Панель приборов в Audi TT первого поколения (кузов 8N, 1998–2006 гг.) нередко требует демонтажа – для замены подсветки, устранения проблем с дисплеем FIS, ремонта разъёмов или доступа к жгутам проводки. Работы проводятся с соблюдением аккуратности, чтобы не повредить пластиковые элементы и не повлиять на функционирование подушек безопасности.
Перед началом необходимо обесточить систему: отсоединить минусовую клемму аккумулятора минимум за 10 минут до вмешательства. Это исключит случайное срабатывание airbag и обеспечит безопасность при работе с проводкой. Используется стандартный набор торкс-отвёрток (T25, T30) и пластиковые лопатки для демонтажа обшивки.
Важно: при демонтаже панели следует учитывать расположение винтов – часть из них скрыта за декоративными элементами центральной консоли и воздуховодами. В процессе желательно фотографировать каждую стадию для точной обратной сборки. Уделите внимание шлейфу комбинации приборов – его разъём фиксируется защёлкой, которую легко повредить при неосторожном снятии.
Подготовка инструментов и отключение аккумулятора
Инструменты: потребуется торцевая головка на 8 мм с удлинителем, крестовая отвертка PH2, пластиковые лопатки для снятия облицовки, фонарик с направленным светом. Для защиты обивки желательно использовать малярный скотч на участках возможного соприкосновения инструментов с кузовом.
Перед началом работ необходимо обесточить бортовую сеть. Откройте капот, найдите клеммы аккумулятора. Сначала снимите минусовую клемму (обычно чёрный провод) с помощью ключа на 10 мм. Изолируйте её, чтобы исключить случайный контакт с клеммой или кузовом. Снимать плюсовую клемму нет необходимости, если отключён минус.
Важно: при отключении аккумулятора сбрасываются настройки часов, магнитолы и некоторых блоков. Если установлен штатный иммобилайзер или охранный комплекс – удостоверьтесь в наличии кода активации, если он требуется после восстановления питания.
Демонтаж нижней облицовки рулевой колонки
Открутите два винта Torx T25, расположенных на нижней части кожуха рулевой колонки. Один находится с левой стороны в углублении, второй – с правой, ближе к рулевому механизму.
После снятия винтов аккуратно разъедините две части облицовки. Нижняя часть удерживается пластиковыми фиксаторами – потяните её вниз и немного на себя, чтобы вывести из зацепления с верхней частью.
Убедитесь, что рулевое колесо находится в нейтральном положении и замок зажигания разблокирован, иначе доступ к креплениям может быть затруднён. Не применяйте излишнее усилие, чтобы не повредить пластиковые направляющие.
После снятия кожуха проверьте состояние фиксаторов. При наличии трещин или износа рекомендуется заменить деталь, чтобы избежать дребезга и люфта после сборки.

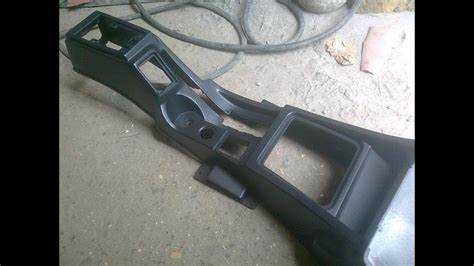

Снятие центральной консоли для доступа к креплениям панели
Перед началом работ отключите минусовую клемму аккумулятора. Это исключит срабатывание подушек безопасности и предотвратит короткое замыкание при демонтаже элементов электрики.
Сдвиньте сиденья максимально назад. Отвинтите два винта под передней частью консоли – они расположены по бокам, рядом с креплениями ковра. Используйте Torx T25.
Снимите декоративную накладку вокруг ручки КПП. Аккуратно подденьте её пластиковым съёмником, затем извлеките вверх. Открутите винты под этой накладкой – они фиксируют переднюю часть консоли к кузову.
Выверните винты в нише подлокотника (если он установлен). Для этого откройте крышку и найдите два винта Torx, утопленных в корпусе. Извлеките их, после чего аккуратно подденьте и снимите пластиковую рамку подлокотника.
Перейдите к задней части консоли. Снимите пепельницу или заглушку – под ней спрятан ещё один винт крепления. Отсоедините разъёмы питания (если есть) и уберите пепельницу в сторону.
Потяните консоль назад и вверх, аккуратно освобождая её из зацеплений. Следите за проводами, идущими к прикуривателю и подсветке. При необходимости отсоедините фишки, чтобы не повредить жгуты.
После снятия центральной консоли открывается доступ к нижним креплениям панели приборов, в том числе к скрытым болтам по бокам центральной секции и за воздуховодами.
Откручивание крепежей панели приборов по периметру
Перед началом работы отключите клемму аккумулятора во избежание короткого замыкания. Не используйте ударный инструмент – пластиковые направляющие панели легко повреждаются.
Панель приборов Audi TT 8N крепится по периметру винтами Torx T25. Всего их 10, они расположены следующим образом:
| 1. | Два винта под верхней накладкой рулевой колонки. Снимается, потянув вверх с умеренным усилием. |
| 2. | Два винта под центральными дефлекторами обдува – выньте дефлекторы, поддев их пластиковой лопаткой. |
| 3. | Два винта в нише перчаточного ящика. Ящик необходимо снять – удерживается тремя нижними винтами и защёлками по бокам. |
| 4. | Один винт под крышкой блока предохранителей со стороны водителя. |
| 5. | Один винт за заглушкой слева от рулевой колонки, возле рычага открытия капота. |
| 6. | Два винта в нижней части панели, за пластиковой накладкой тоннеля. Снимается после откручивания креплений центральной консоли. |
После снятия всех винтов потяните панель на себя, освобождая направляющие. Работайте по окружности, начиная с правого края. Не прикладывайте усилие – при сопротивлении проверьте, не остались ли скрытые крепления. Откладывайте снятые элементы по порядку, чтобы упростить сборку.

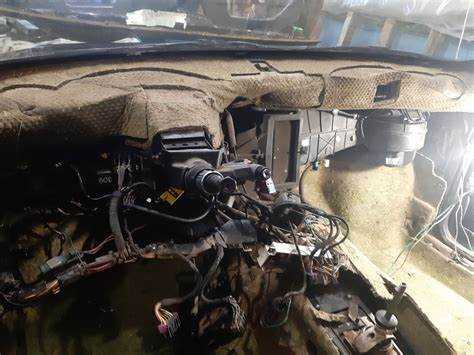

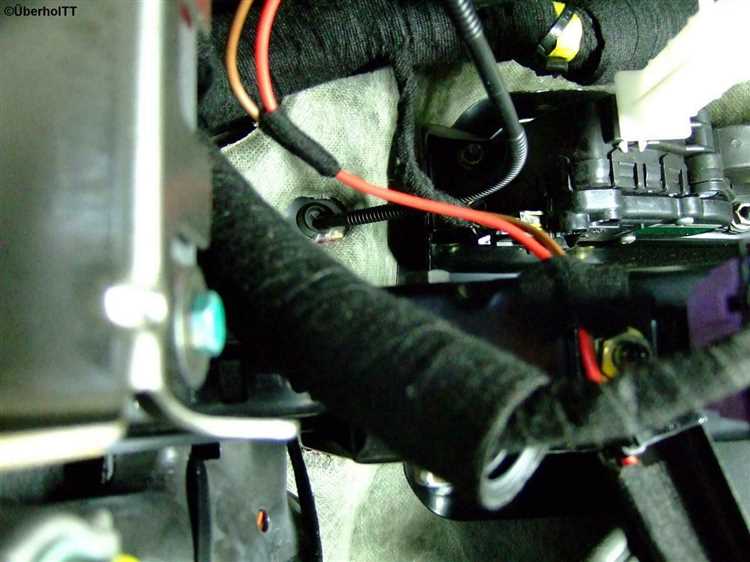

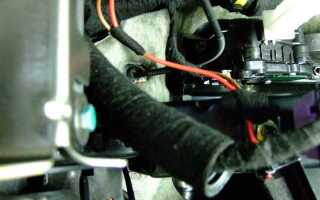

Отсоединение жгутов проводки и разъемов сзади панели
- Сдвиньте переднюю панель вперёд до упора, чтобы получить доступ к пространству за ней. При необходимости воспользуйтесь фонариком для освещения области соединений.
- Начните с крупных жгутов: центральный разъём комбинации приборов отсоединяется путём нажатия фиксирующего язычка сверху и аккуратного вытягивания коннектора на себя. Не тяните за провода.
- Правее расположены разъёмы климат-контроля и блока управления подушками безопасности. Каждый имеет свой фиксатор: один сдвигается вбок, другой – отщёлкивается вверх. Фиксаторы часто плотно сидят, можно использовать пластиковый съёмник.
- Левее находятся разъёмы кнопок управления светом и обогревом. Их штыревые контакты расположены плотно, поэтому вытаскивайте строго по оси без перекосов.
- Снизу панели возможны подключения к CAN-шине – тонкие витые пары в экранированных оплётках. Отсоединяйте их в последнюю очередь, строго за коннектор, не касаясь проводки.
После отсоединения всех разъёмов аккуратно уложите жгуты вдоль тоннеля, избегая перегибов и натяжения. Это упростит обратную сборку и предотвратит повреждения изоляции.
Снятие панели приборов с направляющих
Для начала необходимо освободить панель от креплений на направляющих. Это важный этап, поскольку панель закреплена в нескольких точках с использованием защелок и винтов. Прежде всего, откройте бардачок и удалите все внутренние элементы, чтобы обеспечить доступ к нижней части панели.
Далее, используя плоскую отвертку или пластиковый инструмент, аккуратно подденьте верхнюю часть панели возле центральной консоли. При этом стоит избегать применения слишком большого усилия, чтобы не повредить пластик. После того как вы ослабите защелки в верхней части, переходите к нижней.
Нижняя часть панели также крепится на направляющих с помощью защелок. Для их освобождения достаточно слегка поддеть панель в местах крепления. Важно работать аккуратно, чтобы не сломать фиксаторы. Используйте инструмент с мягким покрытием для предотвращения повреждений деталей интерьера.
После того как все защелки освободятся, осторожно поднимите панель, двигаясь от центра к краям. Во время снятия держитесь за края панели, чтобы избежать лишнего давления на хрупкие элементы.
Когда панель будет снята с направляющих, проверьте наличие возможных проводов, которые могут быть подключены к электронике панели. В случае их присутствия аккуратно отсоедините разъемы. Следите за тем, чтобы не повредить контакты при отсоединении.
Завершив демонтаж, убедитесь, что все компоненты панели сняты без повреждений и готовы к повторной установке.
Проверка целостности проводки и разъемов после демонтажа
После снятия панели приборов Audi TT 8N важно тщательно осмотреть проводку и разъемы, чтобы убедиться в их исправности. Это поможет избежать проблем с электрическими системами при последующей сборке. Пройдите по каждому шагу, чтобы гарантировать безопасность и долговечность работы автомобиля.
- Осмотр проводки: Проверьте все видимые участки проводов на наличие повреждений, порезов или изломов. Если проводка подвергалась напряжению или перегибу, это может привести к проблемам с контактом или коротким замыканиям.
- Проверка изоляции: Осмотрите изоляцию проводов на наличие трещин, которые могут привести к контакту с металлом кузова. Места с поврежденной изоляцией требуют немедленного ремонта или замены проводов.
- Качество разъемов: Оцените состояние разъемов, убедитесь, что они не имеют трещин, сколов или окисления. Используйте щетку для чистки контактов от грязи и окисленных частиц.
- Контактные группы: Проверьте контактные группы разъемов. Если они ослаблены, восстановите плотность контакта с помощью отвертки или специального инструмента. Ослабленные контакты могут вызывать перебои в подаче питания и сигнала.
- Тестирование с помощью мультиметра: Для проверки целостности проводки используйте мультиметр, чтобы измерить сопротивление между проводами. На исправных проводах сопротивление должно быть минимальным.
- Обработка разъемов: В случае, если разъемы имеют признаки коррозии, используйте спрей для контактов, чтобы очистить их от окислений и улучшить проводимость.
После выполнения проверки и устранения всех выявленных неисправностей, можно приступать к сборке панели приборов, уверившись в том, что электрические компоненты будут работать корректно.
Рекомендации по хранению и защите снятой панели
После снятия панели приборов Audi TT 8N важно правильно ее хранить, чтобы избежать повреждений и потери функциональности. Для этого следует учесть несколько ключевых аспектов.
1. Защита от механических повреждений. Панель имеет множество чувствительных элементов, таких как дисплеи и пластиковые детали. Чтобы избежать трещин и вмятин, поместите панель в мягкий чехол или оберните ее в плотную ткань. Места крепления и соединений лучше дополнительно защитить мягкими прокладками.
2. Температурные условия. Панель не должна подвергаться воздействию высоких или низких температур. Идеальная температура хранения – от +5°C до +25°C. Слишком жаркие или холодные условия могут привести к деформации пластика и отказу электронных компонентов.
3. Влажность. Избегайте хранения панели в местах с высокой влажностью. Влага может повредить электронику, вызвать коррозию металлических элементов и деформацию пластика. Лучше всего хранить панель в сухом помещении с нормальной вентиляцией.
4. Избежание воздействия прямых солнечных лучей. Ультрафиолетовые лучи могут выцветить материалы и повредить пластиковые детали панели. Размещайте панель в тени или накрывайте ее тканью, если храните на открытом воздухе.
5. Упаковка и хранение. Панель следует хранить в вертикальном положении, избегая давления на чувствительные участки, такие как дисплеи и кнопки. Используйте коробку с мягким наполнителем (например, поролоном), чтобы зафиксировать панель и избежать ее перемещения.
6. Защита от пыли и загрязнений. Для предотвращения попадания пыли и загрязнений на поверхность панели рекомендуется использовать защитную пленку или пластик. При транспортировке стоит дополнительно закрыть панель герметичной упаковкой, чтобы избежать контакта с внешними элементами.
Вопрос-ответ:
Как снять панель приборов Audi TT 8N?
Для снятия панели приборов на Audi TT 8N сначала нужно открутить несколько винтов, которые удерживают панель. Они расположены вокруг приборной панели, под козырьком и в районе центральной консоли. После того как все крепления будут освобождены, аккуратно отщелкните панель, начиная с одной из сторон. Важно помнить, что под панелью могут быть соединены различные проводки, которые потребуется отсоединить перед полным снятием.
Какие инструменты понадобятся для снятия панели приборов Audi TT 8N?
Для снятия панели приборов на Audi TT 8N вам понадобятся стандартные инструменты: отвертка с крестовой насадкой, набор пластиковых лопаток для аккуратного снятия панели без повреждения деталей, а также, возможно, TORX-отвертки для работы с винтами, установленными в некоторых местах. Также стоит подготовить контейнер для винтов и мелких деталей, чтобы не потерять их в процессе работы.
Какие проблемы могут возникнуть при снятии панели приборов Audi TT 8N?
При снятии панели приборов Audi TT 8N могут возникнуть несколько проблем. Одна из них — трудности с доступом к винтам, которые могут быть затруднены из-за расположения панели. Также важно аккуратно отсоединить провода и разъемы, чтобы не повредить электронику, которая может быть под панелью. Часто сталкиваются с тем, что пластиковые защелки или крепления панели ломаются из-за старости материалов, поэтому рекомендуется быть осторожным при их разборке.
Нужно ли снимать руль для снятия панели приборов на Audi TT 8N?
Нет, снимать руль для снятия панели приборов на Audi TT 8N не требуется. Однако, для удобства работы может понадобиться немного открутить элементы центральной консоли или панелей вокруг руля, чтобы обеспечить доступ к винтам и креплениям. Важно помнить, что при снятии элементов приборной панели не стоит торопиться, чтобы не повредить пластиковые детали и не нарушить работу электрических соединений.
