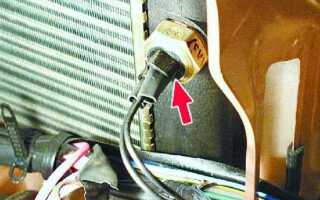

Датчик включения вентилятора системы охлаждения на ВАЗ 2110 расположен на нижней части радиатора, с правой стороны по ходу движения автомобиля. Его резьбовое соединение ввинчено непосредственно в алюминиевую раму радиатора, что обеспечивает точный замер температуры охлаждающей жидкости в наиболее нагреваемой зоне.
Конкретное положение датчика обусловлено необходимостью своевременного включения вентилятора при достижении критической температуры – около 99–102 °C. Это обеспечивает эффективный теплоотвод даже при недостаточном обдуве радиатора набегающим потоком воздуха, например, в условиях городских пробок или длительной стоянки с работающим двигателем.
Для замены или диагностики датчика потребуется доступ снизу автомобиля. Рекомендуется использовать смотровую яму или подъемник. При работе обязательно отключить клемму аккумулятора и слить часть охлаждающей жидкости до уровня ниже радиатора, чтобы избежать подтеков. Резьба датчика стандартная – М22×1,5, уплотнение осуществляется медной шайбой.
Важно не путать датчик вентилятора с датчиком температуры двигателя, установленным в блоке ГБЦ: они обслуживают разные цепи. Первый – это силовая часть контура охлаждения, второй – информационная цепь для ЭБУ и приборной панели.
Где находится датчик вентилятора в системе охлаждения ВАЗ 2110
Датчик включения вентилятора на ВАЗ 2110 расположен на нижнем бачке радиатора с левой стороны по ходу движения автомобиля. Он ввинчен непосредственно в алюминиевый корпус радиатора и контактирует с охлаждающей жидкостью, отслеживая её температуру.

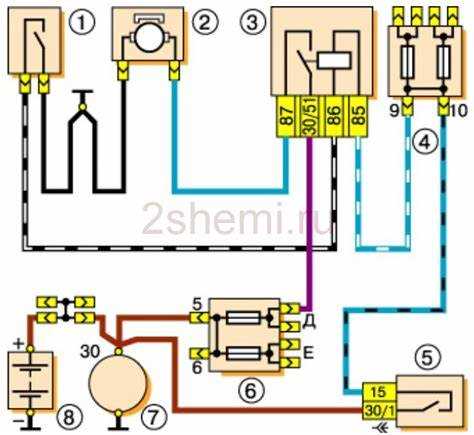

Типовое подключение: к датчику подведены два провода через пластиковый разъём. При достижении заданной температуры (обычно около 99–102°C), контакты внутри замыкаются, и вентилятор радиатора начинает работать.
Доступ к датчику возможен без демонтажа радиатора, но при замене необходимо предварительно слить часть охлаждающей жидкости, чтобы избежать утечки. Работы желательно проводить на остывшем двигателе.
Оригинальный датчик имеет резьбу М22×1,5 и температурный диапазон включения строго регламентирован. Установка неродных аналогов с отличающимися характеристиками может привести к перегреву двигателя или преждевременному срабатыванию вентилятора.
Как распознать датчик вентилятора по внешнему виду
Датчик вентилятора на ВАЗ 2110 представляет собой компактный элемент с резьбовой металлической основой и пластиковым корпусом, в который вмонтирован электрический разъём. Обычно корпус окрашен в чёрный или тёмно-коричневый цвет, реже – в серый. На металлической части имеется шестигранник под ключ на 21 мм для установки в радиатор или корпус термостата.
Главный признак – наличие двухконтактного разъёма с плоскими штырями. Расположение контактов строго параллельное, что отличает его от других датчиков системы охлаждения. Разъём прямоугольной формы, часто с защёлкой для фиксации. Контактная группа может быть маркирована цветными вставками или буквенными обозначениями.
На корпусе выбит или нанесён код температуры срабатывания, например, «92–87°C», что указывает на диапазон включения вентилятора. Также может присутствовать логотип производителя, серийный номер или маркировка типа «Б116», что характерно для оригинальных датчиков, установленных на заводе.
Внешне датчик отличается от датчика температуры ЭСУД (двигателя) тем, что его корпус менее вытянут и не имеет уплотнительного кольца. Уплотнение обеспечивается медной шайбой под резьбой. При осмотре важно учитывать: датчик вентилятора всегда устанавливается в зону с прямым контактом с охлаждающей жидкостью, поэтому его резьбовая часть часто покрыта следами герметика или накипи.
Точное место установки датчика на радиаторе

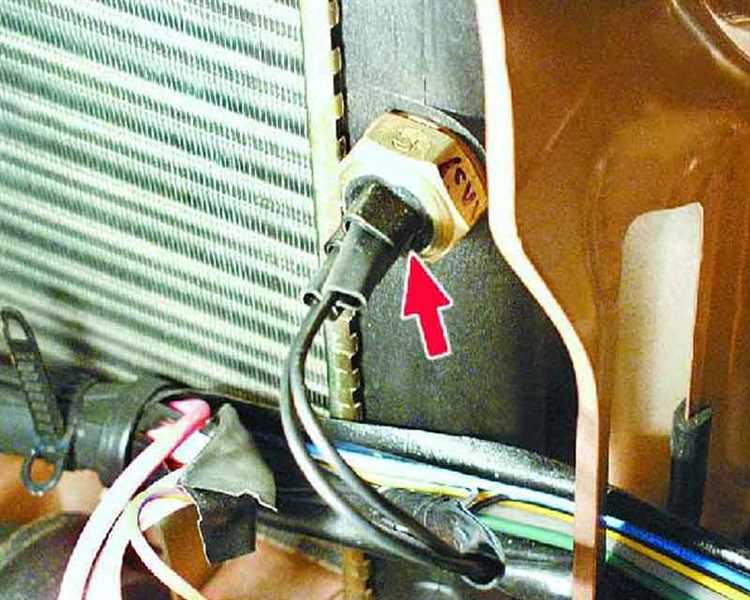

Датчик вентилятора на ВАЗ 2110 устанавливается в нижней части радиатора, с правой стороны по ходу движения автомобиля. Конкретно – в резьбовое отверстие, расположенное на боковой пластиковой части радиатора, ближе к выходному патрубку системы охлаждения.
Резьба посадочного отверстия – стандартная, М22×1,5. Перед установкой необходимо убедиться в чистоте резьбы и наличии уплотнительного кольца. Затяжка производится с усилием не более 25 Н·м, чтобы избежать повреждения корпуса радиатора или резьбовой части датчика.
Контактная группа должна быть направлена вверх или в сторону, исключающую контакт с элементами кузова и проводкой. После установки обязательно проверить герметичность соединения при прогреве двигателя до рабочей температуры. Любая утечка указывает на необходимость переустановки с заменой уплотнения.
Различия в расположении датчика на моделях с разными двигателями
На ВАЗ 2110 устанавливались различные типы двигателей, и от их конструкции зависит точное местоположение датчика включения вентилятора. Эти различия необходимо учитывать при диагностике системы охлаждения или замене компонентов.
- Двигатель 1.5 8-клапанный (инжектор, ВАЗ-2111): датчик расположен на термостате, установленном на головке блока цилиндров с правой стороны. Подключение идёт к ЭБУ, который управляет вентилятором через реле.
- Двигатель 1.6 8-клапанный (ВАЗ-21114): датчик встроен в корпус термостата, но термостат смещён ближе к шлангам системы охлаждения. Доступ ограничен элементами впускного коллектора, при демонтаже требуется снять корпус воздушного фильтра.
- Двигатель 1.5 16-клапанный (ВАЗ-2112): датчик не установлен на термостате, его функцию выполняет датчик температуры ОЖ, размещённый на головке блока ближе к модулю зажигания. Сигнал поступает на контроллер, управляющий вентилятором.
- Двигатель 1.6 16-клапанный (ВАЗ-21124): аналогично предыдущему – датчик температуры совмещённый, расположен ближе к выпускному коллектору. Его замена требует частичного демонтажа патрубков охлаждения и отключения разъёмов ЭСУД.
Перед заменой необходимо уточнить тип двигателя по маркировке в ПТС или на блоке, так как одинаковые по объёму моторы могут иметь разные варианты размещения термостата и датчика. Несоответствие приводит к неправильной установке и перегреву двигателя.
Как добраться до датчика без снятия радиатора
Датчик вентилятора на ВАЗ 2110 установлен в нижней части радиатора с правой стороны, ближе к пассажирской стороне автомобиля. Чтобы добраться до него без демонтажа радиатора, необходимо поднять переднюю часть машины и обеспечить доступ снизу.
Поддомкрать переднюю правую сторону и зафиксируй автомобиль на надёжной опоре. Снимай правое переднее колесо – это откроет доступ к локеру. Демонтируй часть пластикового подкрылка, удерживаемую саморезами, чтобы освободить обзор на нижний край радиатора.
Под датчиком может находиться грязь и налёт – очисти место мягкой металлической щёткой или ветошью с обезжиривателем. После этого отсоедини разъём, сжав фиксатор. Используй ключ на 30 или разводной ключ для выкручивания датчика. Работай аккуратно, чтобы не повредить резьбу на радиаторе.
Перед установкой нового датчика проверь состояние уплотнительного кольца. При его износе возможна утечка охлаждающей жидкости. Если кольцо повреждено, установи новое – диаметр должен соответствовать оригинальному. Затягивай новый датчик без лишнего усилия, чтобы не сорвать резьбу в алюминиевом корпусе радиатора.
Какие элементы нужно снять для доступа к датчику
Датчик включения вентилятора на ВАЗ 2110 установлен в нижней части радиатора с правой стороны по ходу движения автомобиля. Чтобы добраться до него, потребуется демонтаж нескольких компонентов.
- Отключить клемму минус с аккумулятора, чтобы исключить короткое замыкание.
- Слить охлаждающую жидкость через сливную пробку радиатора или нижний патрубок. Иначе при снятии датчика произойдет пролив антифриза.
- Снять защиту картера (если установлена), так как она мешает доступу снизу к радиатору.
- Отсоединить нижний патрубок радиатора от двигателя – для дополнительного пространства и удобства доступа к датчику.
- При наличии защиты вентилятора или воздуховодов в нижней части – демонтировать их, открутив соответствующие крепления.
После этих действий появляется прямой доступ к датчику. Его можно открутить ключом на 22. Перед установкой нового датчика обязательно очистить посадочное место от следов герметика и грязи.
Признаки неисправности, указывающие на датчик вентилятора
Нестабильная работа вентилятора охлаждения при нормальной температуре двигателя указывает на возможные проблемы с датчиком включения вентилятора. При этом вентилятор может включаться с задержкой или не срабатывать вовсе.
Если двигатель перегревается при движении в пробке или на холостом ходу, а при этом уровень охлаждающей жидкости и работа термостата в норме, следует проверить датчик. Он может передавать неверные сигналы блоку управления или вовсе не реагировать на нагрев.
Резкое срабатывание вентилятора сразу после запуска холодного двигателя также говорит о неисправности: датчик может замкнуться и постоянно подавать сигнал о высокой температуре, заставляя вентилятор работать без необходимости.
Отсутствие напряжения на контактах вентилятора при достижении температуры включения (обычно около 99–102 °C) – еще один признак. Для проверки необходимо воспользоваться мультиметром и диагностировать питание на выходе датчика при горячем моторе.
Если при прямом подключении вентилятора к аккумулятору он работает, а при нормальных условиях – нет, вероятной причиной становится именно датчик или его проводка. Повреждение изоляции, окисление контактов или разрыв цепи часто сопровождают отказ датчика.
Ошибки при самостоятельной замене и их последствия
Одна из распространённых ошибок – установка датчика вентилятора без герметика или с использованием неподходящего состава. В результате возникает утечка охлаждающей жидкости, приводящая к перегреву двигателя. Для ВАЗ 2110 рекомендуется использовать термостойкий герметик, устойчивый к антифризу.
Нередко при замене датчика нарушается резьба на корпусе радиатора. Это происходит из-за чрезмерного усилия при закручивании. Повреждённая резьба не обеспечивает герметичности и может потребовать замены радиатора.
Ошибочный выбор датчика с неправильным температурным диапазоном приводит к некорректному срабатыванию вентилятора. Например, установка элемента с порогом включения выше 105 °C задерживает запуск охлаждения, увеличивая риск закипания жидкости и деформации ГБЦ.
Некоторые владельцы устанавливают датчик без отключения аккумулятора. Это чревато коротким замыканием в цепи управления вентилятором и выходом из строя реле или блока предохранителей.
Также часто игнорируется очистка контактной группы разъёма. Окисление снижает надёжность соединения, из-за чего вентилятор может не включаться в нужный момент. Перед подключением контакты следует обработать электропроводящей смазкой.
Вопрос-ответ:
Где находится датчик вентилятора на ВАЗ 2110 с инжекторным двигателем?
На ВАЗ 2110 с инжекторным двигателем датчик вентилятора, также известный как датчик включения вентилятора или датчик температуры охлаждающей жидкости, установлен на корпусе термостата. Этот узел находится в передней части двигателя, ближе к головке блока цилиндров. Чтобы его увидеть, нужно открыть капот, найти патрубки системы охлаждения и отследить, где находится корпус термостата — именно туда ввинчен датчик. Он имеет электрический разъём и соединён с электронной системой управления двигателем.
Как отличить датчик вентилятора от других датчиков в моторном отсеке?
Датчик вентилятора на ВАЗ 2110, в отличие от других датчиков, вкручивается непосредственно в корпус термостата и имеет два контакта. Он чаще всего выполнен в латунном корпусе и может иметь шестигранную головку под ключ. Визуально его можно спутать с датчиком температуры охлаждающей жидкости, но они могут быть объединены в одну деталь, если речь идёт о модификациях с ЭБУ. Также его отличает то, что при достижении определённой температуры (обычно около 100°C) он замыкает контакты, включая вентилятор радиатора.
На что обратить внимание при замене датчика вентилятора?
Перед заменой нужно обязательно слить часть охлаждающей жидкости, чтобы избежать её вытекания при выкручивании старого датчика. Работу следует выполнять на холодном двигателе. При установке нового датчика не стоит перетягивать его — герметичность обеспечивается прокладкой или уплотнительным кольцом. Также желательно использовать герметик, если производитель это допускает. После замены необходимо проверить уровень охлаждающей жидкости и при необходимости долить.
Можно ли временно обойтись без датчика вентилятора?
Технически — да, но только как временная мера. Некоторые водители временно подключают вентилятор напрямую через кнопку в салоне или реле, чтобы не допустить перегрева двигателя. Однако это не является штатным решением и не рекомендуется использовать такое подключение на постоянной основе. Без датчика система не сможет автоматически включать вентилятор при перегреве, что повышает риск повреждения двигателя.
Почему вентилятор не включается, если датчик установлен и вроде бы исправен?
Причин может быть несколько. Даже если датчик внешне в порядке, он может не замыкать контакты при нужной температуре. Также проблема может быть в обрыве провода, окисленных контактах, неисправном реле вентилятора или самом электромоторе вентилятора. Нужно проверить питание на датчик, работоспособность вентилятора при подаче 12 В напрямую, а также работу реле. Иногда помогает простая очистка контактов и замена предохранителя.
