Шкив генератора на автомобилях ВАЗ часто закручен с усилием и прикипает к валу, особенно на старых моделях с пробегом. Неосторожные попытки демонтажа могут привести к повреждению резьбы, деформации шкива или выходу из строя подшипников генератора. Чтобы избежать этого, важно применять проверенные методы и учитывать конструктивные особенности генератора.
Наиболее часто встречающиеся генераторы ВАЗ – это модели 9402.3701 и 9432.3701. У них используется шкив с гайкой под ключ на 24 мм и стандартной правой резьбой. Перед началом работ необходимо зафиксировать ротор генератора. Для этого можно использовать ударный пневмогайковерт или специальную струбцину, зажимая шкив через резиновую проставку.
Если инструмент с ударным действием недоступен, шкив можно удержать от проворачивания с помощью стопорного шестигранника на 8 мм, устанавливаемого в торец вала. В этом случае используется комбинированный ключ с длинным рычагом для постепенного, контролируемого откручивания. Не допускается использование тисков без прокладки – они деформируют шкив и вал генератора.
Перед демонтажем полезно обработать резьбу проникающей смазкой типа WD-40 и дать ей время на воздействие – не менее 15 минут. Это особенно актуально, если шкив не снимался много лет. После откручивания гайки стоит осмотреть посадочное место на наличие следов коррозии. При сборке рекомендуется нанести антипригарную пасту, чтобы упростить будущий демонтаж.
Как определить тип крепления шкива на генераторе ВАЗ
На генераторах ВАЗ встречаются два основных типа крепления шкива: резьбовое и шлицевое с гайкой. Определить тип можно визуально, не снимая генератор с автомобиля.
Резьбовое крепление легко распознать по отсутствию центральной гайки. Шкив наворачивается непосредственно на вал генератора. На таких моделях присутствует фиксирующий фланец с отверстиями под специальный ключ. Это характерно для старых генераторов типа 37.3701, устанавливаемых на ВАЗ 2108–2109.
Шлицевое соединение с гайкой отличается наличием шестигранной гайки в центре шкива. Шкив посажен на вал с продольными шлицами, гайка притягивает его к валу. Такой вариант распространён на генераторах нового типа, применяемых на ВАЗ 2110 и более поздних моделях. Диаметр гайки обычно 22 мм, под неё требуется рожковый или торцовый ключ.
Чтобы точно определить тип, проверьте наличие гайки и форму посадочного отверстия шкива. При сомнении – сверяйтесь с маркировкой генератора, выбитой на корпусе, и ищите его техническое описание.
Какие инструменты необходимы для безопасного снятия шкива
Специальная насадка для шкива генератора – основной инструмент. Для большинства генераторов ВАЗ используется шестигранная или шлицевая вставка (например, Torx T50 или шлиц М10), которая вставляется в вал ротора. Точный тип зависит от модели генератора, поэтому перед разборкой нужно убедиться в соответствии.
Ударный гайковерт предпочтителен при демонтаже шкива с обгонной муфтой. Он позволяет открутить гайку без фиксации ротора, за счёт импульсного крутящего момента. Важно использовать пневматический или аккумуляторный гайковерт с моментом не менее 300 Нм.
Фиксатор шкива необходим, если гайковерт отсутствует. Применяется специальная фиксирующая вилка, удерживающая корпус шкива от проворачивания. Иногда достаточно плотно зажатых пассатижей с широкими губками, но есть риск повредить корпус.
Тиски с мягкими накладками требуются для фиксации корпуса генератора при отсутствии крепления на стенде. Губки должны быть обтянуты резиной или алюминиевыми накладками, чтобы исключить повреждение корпуса.
Удлинитель и вороток применяются для увеличения рычага при ручном откручивании. Длина удлинителя – от 250 мм, вороток – минимум 400 мм. Использование трещотки с длинным рычагом увеличивает риск срыва шлицов.
Проникающая смазка (например, WD-40 или аналог) – обязательна при работе с закисшими соединениями. Наносить за 10–15 минут до попытки откручивания, повторно – при необходимости.
Динамометрический ключ нужен при обратной сборке, чтобы не сорвать резьбу. Момент затяжки гайки шкива для генераторов ВАЗ – 45–65 Нм, в зависимости от модели.
Как зафиксировать ротор генератора при откручивании шкива
При демонтаже шкива генератора ВАЗ важно надежно зафиксировать ротор, чтобы избежать повреждений вала и обмотки. Ниже приведены эффективные способы фиксации ротора без риска для компонентов генератора.

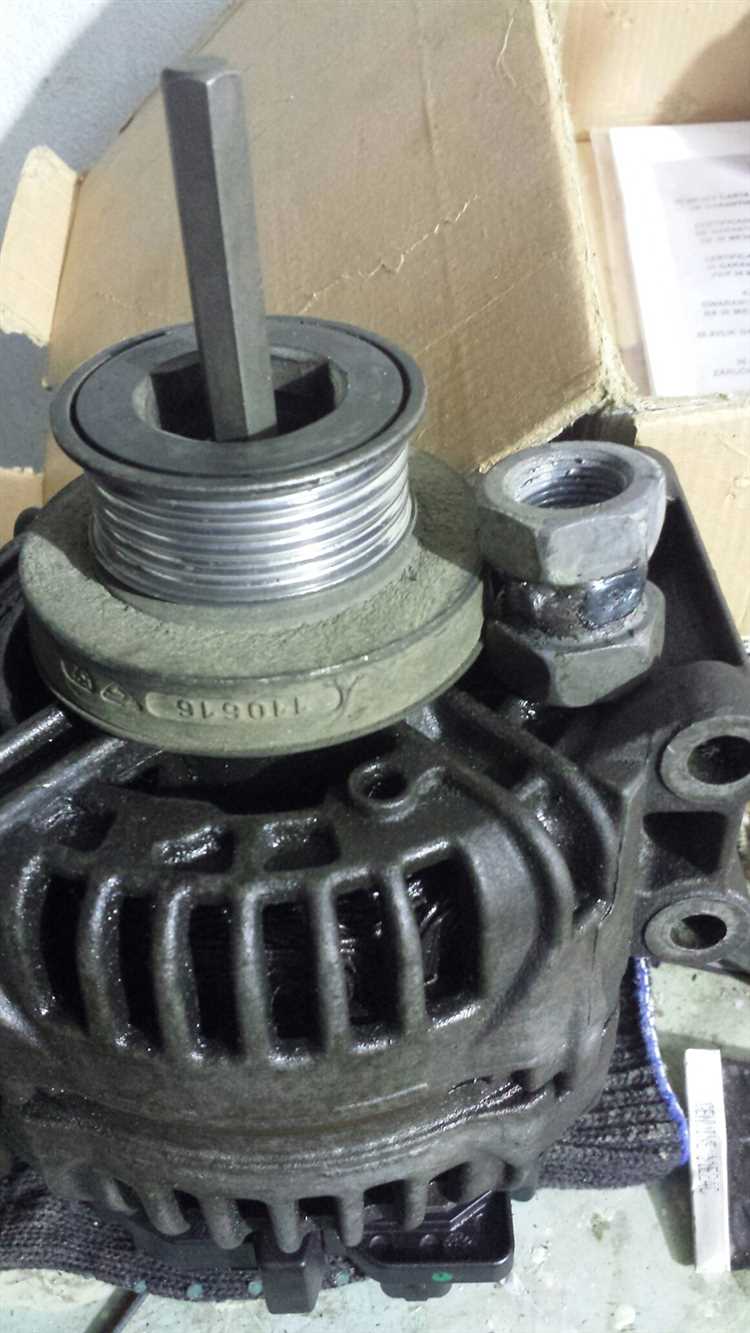

- Специальный шестигранник. В передней части вала генератора часто предусмотрено отверстие под шестигранный ключ. Установите ключ подходящего размера (обычно 8 мм) и удерживайте его при помощи прочного воротка, одновременно откручивая гайку шкива гаечным ключом с трещоткой.
- Удержание якоря через вентиляционные отверстия. В корпусе генератора имеются прорези. Вставьте прочную отвертку или металлический штырь между лопастями вентилятора ротора. Важно не повредить лопасти – инструмент должен плотно входить и не соскальзывать.
- Фиксация через заднюю крышку. При снятом генераторе можно зафиксировать ротор через заднюю часть. Для этого открутите крышку и зажмите хвостовик ротора в тисках с алюминиевыми накладками. Зажимать нужно аккуратно, чтобы не деформировать вал.
- Пневматический или электрический гайковерт. Этот метод позволяет открутить гайку без фиксации ротора, благодаря высокому крутящему моменту и ударному воздействию. Применять его стоит с осторожностью – важно не сорвать резьбу.
После откручивания обязательно проверьте состояние резьбы и шпоночного паза. При малейших повреждениях замените изношенные детали, чтобы избежать разбалансировки в дальнейшем.
Чем заменить ударный гайковерт при его отсутствии

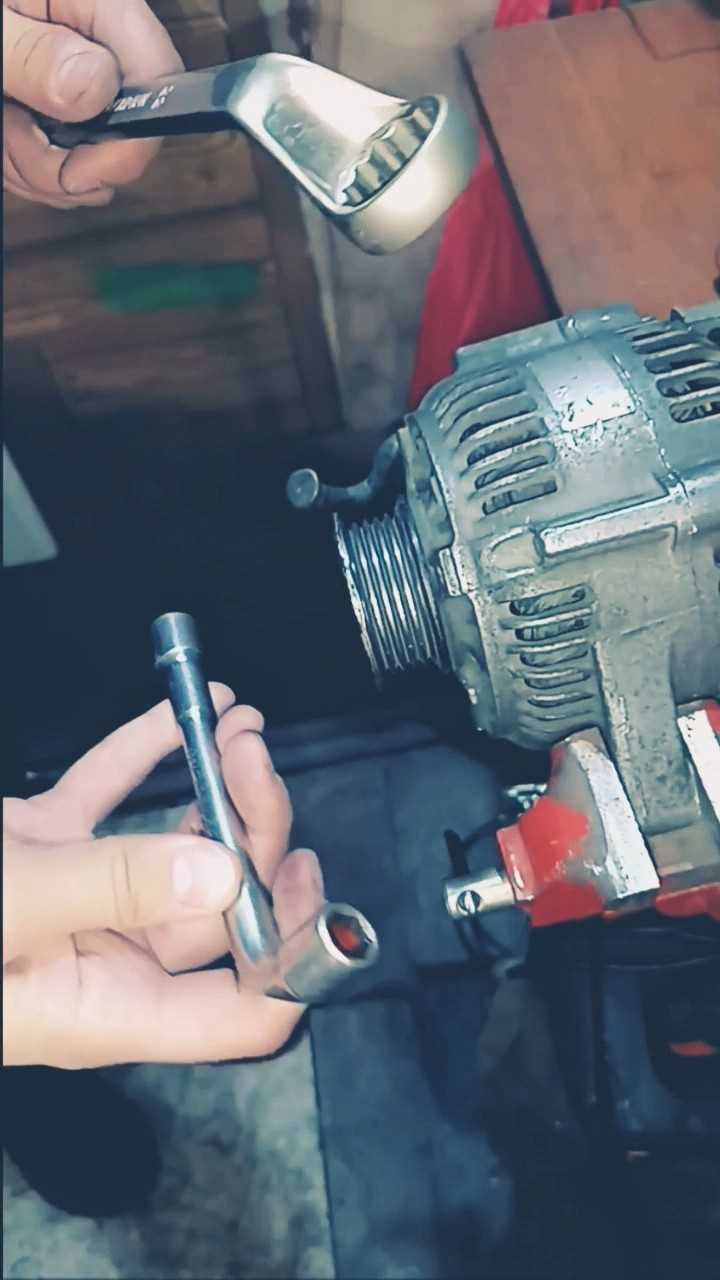

Трещотка с удлинителем и воротком – один из самых доступных вариантов. Используйте головку на 24 мм, удлинитель не менее 200 мм и прочный вороток. Для предотвращения прокручивания шкива зафиксируйте ротор генератора через вентиляционные отверстия, вставив крепкий металлический стержень, например, шестигранник.
Головка и трубный ключ. Надежно зафиксируйте шкив в тисках с прокладками из мягкого металла, чтобы не повредить грани. Применяйте длинный трубный ключ с рычагом не менее 0,5 м. Работайте плавно, избегая резких движений – это снижает риск повреждения резьбы.

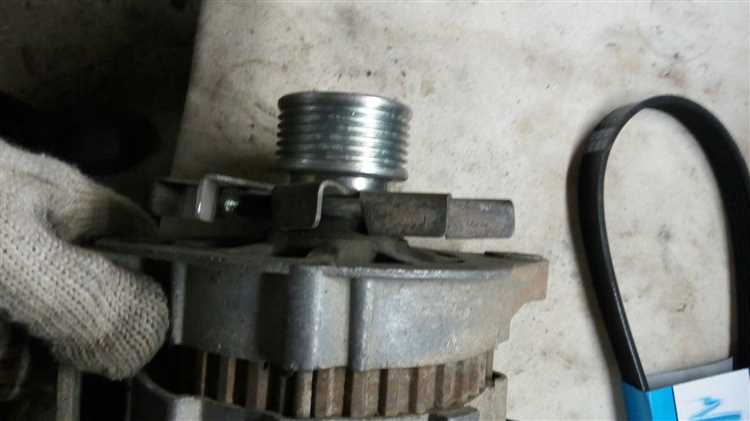

Самодельный фиксатор. Вырежьте пластину из стали толщиной от 4 мм с двумя отверстиями под болты крепления шкива. Закрепите пластину к шкиву, зафиксируйте её в тисках или с помощью трубного упора. Снимайте гайку воротком с рычагом, применяя умеренное усилие.
Удар молотком по воротку. Установите головку и вороток на гайку. Резко ударьте молотком по ручке воротка, имитируя работу ударного гайковёрта. Перед этим обязательно заблокируйте ротор – без этого способ не сработает. Этот метод требует аккуратности: чрезмерная сила может повредить вал генератора.
Перед началом работ отключите аккумулятор и снимите ремень генератора. Работайте на неподвижном двигателе, обеспечив устойчивое положение автомобиля.
Как избежать срыва грани на гайке шкива
Перед откручиванием убедитесь, что гайка полностью очищена от грязи и коррозии. Используйте металлическую щетку и проникающую смазку, например WD-40 или аналогичный состав. Дайте средству впитаться не менее 10 минут.
Подберите головку точно по размеру. Для гайки генератора ВАЗ применяется головка на 24 мм. Недопустимо использование разбитых, изношенных или нештатных инструментов, особенно разводных ключей. Только качественная шестигранная головка с посадкой без люфта.
Применяйте усиленный вороток или трещотку с длинной рукояткой, чтобы равномерно передать крутящий момент без рывков. Избегайте ударных нагрузок – это главный фактор срыва грани. Для фиксации шкива используйте штатную блокировку ротора или специализированную фиксатную втулку. Никогда не заклинивайте шкив отверткой через вентиляционные отверстия – это деформирует корпус генератора.
Если гайка затянута с избыточным моментом, применяйте термический способ: направьте струю горячего воздуха (строительный фен, температура до 300°C) на гайку в течение 1–2 минут. Это расширит металл и облегчит откручивание без излишнего усилия.
В крайнем случае используйте ударную отвертку с насадкой под головку, но только при отсутствии повреждений грани. После демонтажа гайку обязательно замените на новую – даже незначительные повреждения снижают надежность фиксации.
Что делать при закисшей или прикипевшей гайке
При закисшей или прикипевшей гайке шкива генератора на ВАЗ можно использовать несколько проверенных методов для ее откручивания без повреждений.
- Использование проникающих жидкостей. Для начала нанесите на гайку специальное средство, например, WD-40 или Liquid Wrench. Оставьте на несколько минут для проникновения жидкости в места соединения. Это поможет уменьшить сопротивление при откручивании.
- Прогрев гайки. Прогрейте гайку с помощью паяльной лампы или фена, чтобы расширить металл. Это поможет ослабить закисшие части. После прогрева попробуйте открутить гайку, используя ключ. Не перегревайте металл, чтобы не повредить его.
- Применение удара. Легкий удар молотком по ключу или трубке, увеличивающей рычаг, поможет разбить коррозию, улучшив сцепление с гайкой. Удар должен быть точечным, не повреждающим детали.
- Использование специального инструмента. В случае, если стандартные методы не помогают, используйте экстракторы для снятия прикипевших гаек или специальный инструмент для их раскручивания, который может дополнительно захватить зажатую гайку.
Если все способы не помогли, не пытайтесь срывать гайку насильно, чтобы избежать повреждений резьбы и других частей механизма. В таком случае лучше обратиться к специалистам для выполнения сложной работы по демонтажу.
Как проверить целостность шкива после демонтажа
После снятия шкива генератора ВАЗ важно тщательно осмотреть его на наличие повреждений, чтобы избежать дальнейших поломок. Прежде всего, проверьте поверхность шкива на наличие трещин, сколов или следов износа. Мелкие повреждения могут привести к нестабильной работе генератора и ускоренному износу ремня.
Внимательно осмотрите посадочное место шкива на валу. Если оно имеет повреждения или деформации, шкив нужно заменить. Также проверьте внутреннюю поверхность шкива, которая контактирует с валом генератора. Появление глубоких царапин или вмятин в этой области может снизить качество сцепления шкива с валом, что приведет к его проскальзыванию.
Не забудьте проверить шкив на наличие люфта. Поставьте его на ровную поверхность и аккуратно попытайтесь покачать. Если он имеет заметный люфт, это свидетельствует о износе подшипников или других компонентах шкива. В таком случае его необходимо заменить.
Если шкив имеет элементы с выемками или выступами для установки ремня, убедитесь, что они не изношены и не имеют трещин. Повреждения этих частей могут привести к неправильному распределению натяжения ремня, что вызовет его преждевременный износ или сбои в работе генератора.
Для окончательной проверки используйте штангенциркуль для измерения размеров шкива. Если параметры изменены, это также может повлиять на его функциональность. Нарушение геометрии шкива приведет к тому, что он будет работать неэффективно, что в долгосрочной перспективе вызовет поломки.
Когда стоит заменить шкив генератора на новый
Шкив генератора на ВАЗ следует заменить, если на нем появились признаки износа или повреждения, которые могут повлиять на работу всего электрического оборудования автомобиля. К таким признакам относятся:
1. Износ обода шкива. Если на ободе шкива появились глубокие царапины, трещины или следы перегрева, это может привести к нарушению работы ременной передачи, а также к повышенному износу ремня.
2. Проблемы с креплением. Если шкив ослаблен и начал люфтить, это может стать причиной несоосности ремня и увеличить вероятность его повреждения. Часто это бывает из-за того, что резьба на самом шкиве или вала генератора повреждена.
3. Повреждения подшипника. В шкиве генератора часто используется подшипник, который со временем может выйти из строя. Если вы заметили шум или вибрацию, исходящую от шкива при вращении, это сигнал о необходимости его замены.
4. Ремень не держится на шкиве. Если ремень соскальзывает с шкива, это может быть связано с его повреждением или изменением формы, что также требует замены компонента.
5. Проблемы с зарядкой аккумулятора. Иногда нестабильная работа генератора может быть вызвана неисправным шкивом, особенно если он нарушает правильное натяжение ремня.
Если вы заметили хотя бы один из этих симптомов, следует сразу провести диагностику и, при необходимости, заменить шкив генератора. Это поможет избежать дополнительных затрат на ремонт других элементов системы и гарантировать стабильную работу электрооборудования автомобиля.
Вопрос-ответ:
Как не повредить шкив генератора на ВАЗ при его откручивании?
Чтобы не повредить шкив генератора, важно соблюдать несколько простых рекомендаций. Во-первых, используйте правильный инструмент: ключ подходящего размера, который не скользит, и удлинитель для усиления момента. Во-вторых, перед откручиванием рекомендуется ослабить болт на холодном двигателе, чтобы избежать нагрева, который может сделать металл более хрупким. Если болт сильно закис, можно применить проникающую смазку, оставив её действовать некоторое время. Кроме того, не стоит прикладывать излишнюю силу, так как это может привести к повреждению шкива или самого генератора.
Можно ли открутить шкив генератора на ВАЗ без использования специнструмента?
Хотя для откручивания шкива генератора могут быть полезны специальные инструменты, такие как монтажный стенд или удерживающие ключи, это не всегда необходимо. Можно обойтись стандартным набором инструментов, используя удлинитель на ключе для большего рычага. Однако важно соблюдать осторожность, чтобы не повредить болт или сам шкив, и помнить, что откручивание болта генератора требует значительного усилия, особенно если детали сильно закисшие.
Что делать, если шкив генератора сильно прикипел и не откручивается?
Если шкив генератора на ВАЗ прикипел, первым шагом можно использовать проникающую смазку, такую как WD-40. Нанесите её на соединение болта и оставьте на 10–15 минут. После этого попробуйте аккуратно открутить болт с помощью удлинителя на ключе. Если это не помогает, можно аккуратно прогреть соединение с помощью строительного фена, но будьте осторожны, чтобы не повредить другие детали. В случае сильного закисания, если не получается открутить, стоит обратиться к специалистам, чтобы избежать повреждения компонентов.
Какие ошибки можно допустить при откручивании шкива генератора на ВАЗ?
Основные ошибки, которые можно допустить при откручивании шкива генератора, это использование неподобающего инструмента (например, ключа не по размеру), что может привести к повреждению болта или шкива. Также не следует применять чрезмерную силу, пытаясь открутить болт, так как это может привести к его срыву или поломке других элементов. Ошибка — это и пренебрежение мерами безопасности, такими как отключение аккумулятора, что может привести к короткому замыканию или другим непредвиденным последствиям. Всегда убедитесь, что используете подходящий инструмент и действуйте аккуратно.
