На автомобилях ВАЗ может устанавливаться несколько типов электронных блоков управления (ЭБУ), даже в пределах одной модели и года выпуска. Разные версии ЭБУ отличаются как по аппаратной части, так и по прошивке, что напрямую влияет на диагностику, ремонт и возможность чип-тюнинга. Точное определение установленного ЭБУ необходимо для корректного выбора программного обеспечения и оборудования для взаимодействия с блоком.
Первый шаг – визуальный осмотр блока. ЭБУ, как правило, размещён под капотом или в салоне под бардачком, в зависимости от модели. На корпусе блока всегда имеется наклейка с заводскими обозначениями: номер по каталогу (например, 21114-1411020-82), серийный номер и название производителя (например, Микас 11, Январь 7.2, Bosch M7.9.7). Эти данные позволяют идентифицировать модель блока и его функциональные особенности.
Для получения полной информации о блоке управления необходимо использовать диагностическое оборудование. Через разъём OBDII подключается адаптер, например, ELM327 или K-Line адаптер, и запускается программа, такая как OpenDiag или ChipLoader. Программа считывает идентификаторы блока: CAL ID, CVN, Software ID. Эти параметры дают точное представление о прошивке и позволяют определить, подвергался ли блок изменению программного кода.
Дополнительно можно считать полный дамп ПЗУ ЭБУ и загрузить его в идентификационные утилиты, такие как Flasher или Combiloader. Эти программы не только определяют тип блока и его микроконтроллера, но и предлагают совместимые прошивки. Для продвинутых пользователей это даёт возможность модификации параметров управления двигателем или восстановления блока после некорректной прошивки.
Определение установленного ЭБУ на ВАЗ – это не догадка, а чёткая процедура, основанная на анализе маркировки, данных диагностики и содержимого ПЗУ. Без этой информации любые действия с блоком могут привести к ошибкам в работе двигателя или невозможности запуска автомобиля.

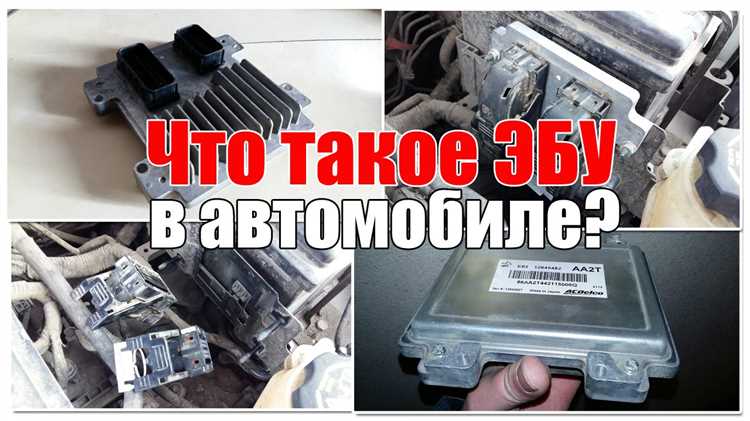

Поиск заводской этикетки на корпусе ЭБУ
Этикетка с заводскими данными размещается непосредственно на корпусе электронного блока управления. Для ВАЗов чаще всего используется пластиковый или алюминиевый корпус с наклеенной или лазером нанесённой информацией.
Открой капот и найди ЭБУ. В зависимости от модели, он может быть установлен за аккумулятором, на щите передка, в районе моторного жгута или под передней панелью. Визуально блок напоминает прямоугольную коробку с несколькими разъёмами. Не отключай разъёмы без необходимости – это может вызвать ошибки в системе.

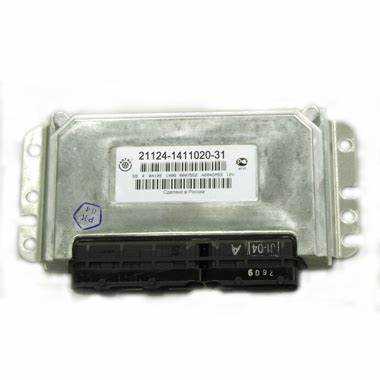

На корпусе ищи наклейку размером около 5×3 см. Основные признаки: штрихкод, надпись BOSCH, ИТЭЛМА, Микас или аналогичного производителя, а также числовые коды. Ключевой идентификатор – номер по формату: 21114-1411020-, 11183-1411020- и аналогичные. Он определяет конкретную модификацию ЭБУ, используемую для данной комплектации двигателя.
Если наклейка отсутствует или повреждена, проверь верхнюю и боковые грани блока. У некоторых модификаций маркировка нанесена лазером прямо на металл. В этом случае используй фонарик и при необходимости протри поверхность тканью без ворса.
Фиксируй обнаруженные данные: серийный номер, код производителя, ревизию. Эти сведения нужны для подбора прошивки, диагностики и замены блока.
Расшифровка маркировки ЭБУ по каталожному номеру
Каталожный номер ЭБУ на автомобилях ВАЗ обычно включает информацию о производителе, типе контроллера, программном обеспечении и варианте исполнения. Пример: 11183-1411020-30.
Первая часть номера (до первого дефиса) – обозначение базовой модели двигателя или автомобиля. В примере «11183» указывает на двигатель 1.6 л с 8 клапанами.
Средняя часть (между дефисами) – код конкретного блока управления. «1411020» означает электронный блок управления системой впрыска топлива. Это значение стабильно для большинства блоков, отличия идут по последнему сегменту.
Третья часть – вариант исполнения прошивки и модификация. Число «30» говорит о конкретной версии ПО, адаптированной под экологические нормы, тип ДМРВ или иную электронику. Например, «30» может соответствовать нормам Евро-3 и ДМРВ Bosch с выходом 0–5 В.
Если номер содержит префикс производителя, например «М73», «VS8», «Январь 7.2», это указывает на тип платформы и набор поддерживаемых функций. У контроллеров Bosch ME17.9.7 подобная маркировка отсутствует в явном виде, и информация определяется только по полному каталожному номеру и программной идентификации через диагностическое ПО.
Для точной расшифровки номера рекомендуется использовать оригинальные каталоги производителей (Mikas, Январь, Bosch и т.д.) или проверенные онлайн-базы (например, calibrator.ru), где по номеру можно определить параметры прошивки, совместимость с датчиками и версию микропрограммы.
Использование диагностического сканера для идентификации ЭБУ
Для точного определения установленного ЭБУ на автомобиле ВАЗ целесообразно использовать диагностический сканер с поддержкой протоколов ISO 9141-2, KWP2000 или CAN, в зависимости от модели и года выпуска машины. Подключение осуществляется через диагностический разъём OBD-II, расположенный под рулевой колонкой или возле центральной консоли.
После подключения необходимо включить зажигание без запуска двигателя. Сканер автоматически установит связь с ЭБУ и отобразит информацию об управляющем блоке. В частности, следует обратить внимание на следующие параметры: идентификатор блока управления (например, «M74», «Январь 7.2», «Bosch M7.9.7»), серийный номер, прошивку (например, «11183-1411020-12») и код калибровки. Эти данные позволяют точно установить модель и модификацию ЭБУ.
Рекомендуемые устройства: Scanmatik 2, OpenDiag Mobile (в связке с адаптером K-Line или ELM327), а также мультимарочные сканеры типа Launch X431. Наилучшие результаты достигаются при использовании программ, поддерживающих отечественные блоки: OpenDiag, ChipLoader, Combiloader.
Для автомобилей с CAN-шиной (например, ВАЗ-2114 после 2011 года или LADA Granta) предпочтительно использовать адаптер с поддержкой CAN (ELM327 v1.5 или оригинальный Scanmatik 2). В процессе сканирования важно зафиксировать точное обозначение ЭБУ и версию прошивки – эти параметры позволяют подобрать совместимое программное обеспечение и исключить ошибки при чип-тюнинге или замене блока.
Определение версии прошивки через диагностическое ПО
Для точного определения версии прошивки ЭБУ на ВАЗ необходимо использовать специализированное диагностическое программное обеспечение, поддерживающее чтение идентификаторов блока управления. Рекомендуемые программы: OpenDiag, ChipTuningPRO, ScanMaster, Motor-Tester.
- Подключите диагностический адаптер (например, ELM327 или K-Line) к диагностическому разъему автомобиля. Убедитесь в совместимости адаптера с конкретной программой.
- Запустите диагностическое ПО и выберите тип ЭБУ в зависимости от модели ВАЗ (например, Январь 7.2, Bosch M7.9.7, Микас 11).

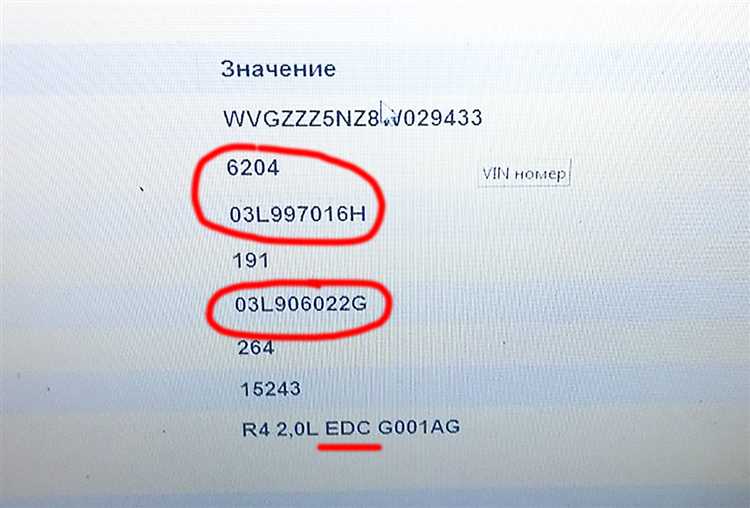

- Перейдите в раздел идентификации блока. Программа автоматически запросит и отобразит данные: номер прошивки (например, J72VR11A), контрольную сумму, код калибровки, а также версию ПО.
- Сравните считанный номер прошивки с официальной или справочной базой прошивок (например, на сайте Chipsoft, PWRCAL, ELM327rus). Это позволит узнать дату компиляции, тип блока и производителя прошивки.
- Если версия не определяется, убедитесь, что выбран корректный тип ЭБУ, и проверьте линии питания и K-Line на наличие обрывов или короткого замыкания.
В случае нестандартной или кастомной прошивки может потребоваться подключение через бут-режим и использование программы CombiLoader для прямого считывания содержимого ПЗУ. В этом случае информация о версии прошивки будет доступна в заголовке дампа.

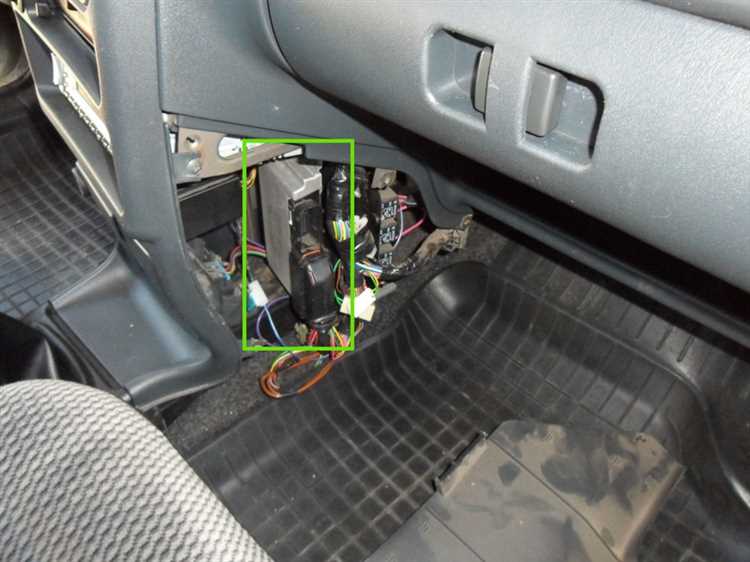

Сопоставление ЭБУ с моделью и годом выпуска автомобиля
Для точного определения установленного ЭБУ на автомобилях ВАЗ необходимо учитывать модель и конкретный год выпуска. Например, на ВАЗ-2110 2001 года чаще всего устанавливался блок М73, тогда как на более поздних версиях, выпущенных после 2004 года, начали применять М74. На ВАЗ-2114, произведённых в период с 2007 по 2013 год, чаще всего встречается ЭБУ Январь 7.2 или М74, в зависимости от комплектации и региона поставки.
Калина первого поколения с двигателем 1.6, выпущенная до 2007 года, как правило, комплектовалась ЭБУ Январь 7.2, а с 2008 года – М74 или Bosch M7.9.7. Гранта с 2011 года на старте производства шла с Bosch M7.9.7, позже – с М74CAN и М86. Для автомобилей с CAN-шиной, таких как Веста или обновлённые версии Гранты с 2018 года, применяется ЭБУ М86 и М86E, отличающиеся поддержкой электронного дросселя и функцией самодиагностики по CAN.
Ключевой признак – наличие CAN-шины, переход на электронную педаль газа и требования по нормам токсичности. Сопоставление возможно по номеру VIN: он зашифровывает модель, год, комплектацию. Через официальное ПО завода или электронные каталоги можно по VIN получить точную информацию о заводском ЭБУ.
Также важно сверять маркировку разъёмов жгута проводки и количество контактов. Например, блоки М74 и М74CAN визуально схожи, но отличаются по распиновке и совместимости. Подмена без учёта года и модели часто приводит к отказу запуска или ошибкам в работе двигателя.
Проверка соответствия ЭБУ по сервисной документации ВАЗ
Для точной идентификации установленного на автомобиле ЭБУ ВАЗ необходимо сверить его характеристики с данными, указанными в сервисной документации. Этот процесс позволяет убедиться в правильности установки блока управления и соответствия его модели с указанными заводскими параметрами.
Основные шаги для проверки:
- Определение модели ЭБУ. На каждом ЭБУ ВАЗ имеется маркировка, которая включает в себя номер и модель устройства. Для начала следует записать этот номер.
- Поиск информации в сервисной документации. В документации к автомобилю указан перечень совместимых ЭБУ для разных модификаций. Также рекомендуется использовать данные из онлайн-ресурсов или специализированных форумов, где присутствуют обновления для различных моделей автомобилей.
- Сверка номера ЭБУ с документацией. Важно, чтобы номер блока управления, указанный на самом ЭБУ, полностью совпадал с указанным в документации. Если номера не совпадают, это может свидетельствовать о неправильной замене или установке ЭБУ.
- Проверка версий программного обеспечения. Некоторые ЭБУ могут иметь разные версии программного обеспечения, что также отражается в сервисной документации. Следует проверить, соответствует ли версия ПО на ЭБУ тому, что указано для конкретной модели автомобиля.
- Проверка параметров двигателя и других компонентов. ЭБУ в автомобиле ВАЗ настраивается в зависимости от конфигурации двигателя и других систем. Проверьте, соответствует ли информация о модификации блока управления параметрам вашего автомобиля, таким как тип двигателя, система зажигания и другие параметры.
После сверки данных в документации с установленным ЭБУ, вы получите точное представление о его соответствии требованиям и сможете выявить возможные несоответствия или ошибки при установке.
Вопрос-ответ:
Как узнать, какой ЭБУ стоит на моем ВАЗе?
Для определения установленного ЭБУ (электронного блока управления) на вашем ВАЗе нужно обратить внимание на несколько факторов. Во-первых, найдите на блоке маркировку, которая обычно включает в себя серийный номер и модель устройства. Эта информация поможет узнать точную модель ЭБУ. Также можно использовать диагностический сканер, который покажет модель блока, если он подключен к автомобилю. Если у вас есть доступ к сервисной книжке автомобиля, там также может быть указана информация о установленном ЭБУ.
Как проверить, подходит ли ЭБУ для моего ВАЗа?
Чтобы проверить совместимость ЭБУ с вашим автомобилем, важно знать модель и год выпуска машины. ЭБУ могут различаться в зависимости от типа двигателя, комплектации и даже региона, в котором был произведен автомобиль. Если вы заменяете ЭБУ, то важно, чтобы он соответствовал номиналу вашего двигателя. Для этого проверьте все характеристики блока с теми, что указаны в техническом паспорте автомобиля или обратитесь к специалистам, которые смогут проверить совместимость с помощью диагностики.
Какие ошибки можно сделать при выборе ЭБУ для ВАЗа?
При выборе ЭБУ для ВАЗа часто встречаются ошибки, такие как покупка блока, который не подходит по марке или модели двигателя, а также использование блока, который имеет неправильные параметры по напряжению или типу подключения. Еще одной ошибкой может быть использование блока, который не поддерживает нужные функции, например, не совместим с системой впрыска топлива или системой управления зажиганием. Чтобы избежать таких ошибок, обязательно проверяйте все технические характеристики ЭБУ и консультируйтесь с экспертами.
Как узнать, был ли заменен ЭБУ на моем ВАЗе?
Для того чтобы узнать, был ли заменен ЭБУ, следует искать следы возможной замены. На самом блоке может быть наклейка или маркер, который указывает на дату установки или замену. Также, если блок был заменен, он может не совпадать с оригинальной моделью, что также будет видно при подключении диагностического оборудования. В некоторых случаях, информация о замене блока может быть занесена в сервисную книжку автомобиля или записана в истории обслуживания автомобиля, если он обслуживался в официальном сервисе.
Какой инструмент нужен для снятия и замены ЭБУ на ВАЗе?
Для снятия и замены ЭБУ на ВАЗе вам понадобятся стандартные инструменты, такие как отвертки (обычно крестовые), гаечные ключи для снятия креплений блока и возможно, пассатижи для отсоединения проводки. Важно помнить, что для работы с ЭБУ желательно соблюдать осторожность, чтобы не повредить сам блок или подключение проводов. Также может понадобиться диагностический сканер для калибровки или сброса ошибок после установки нового блока. Если вы не уверены в своих силах, лучше обратиться к специалистам для выполнения этой работы.
Как можно точно определить, какой ЭБУ установлен на ВАЗ?
Для того чтобы точно определить, какой ЭБУ установлен на автомобиле ВАЗ, нужно выполнить несколько шагов. Во-первых, необходимо найти сам блок управления. Обычно он расположен в районе моторного отсека или под панелью приборов. ЭБУ обычно имеет наклейку или выгравированные на нем цифры и буквы, которые указывают на модель устройства. Для точного определения, необходимо сверить эти данные с документацией на автомобиль или воспользоваться сервисами, которые могут предоставить информацию по номеру ЭБУ. Если номера или других идентификационных данных на блоке нет, можно провести диагностику с использованием специального сканера, который покажет текущую версию ЭБУ.
