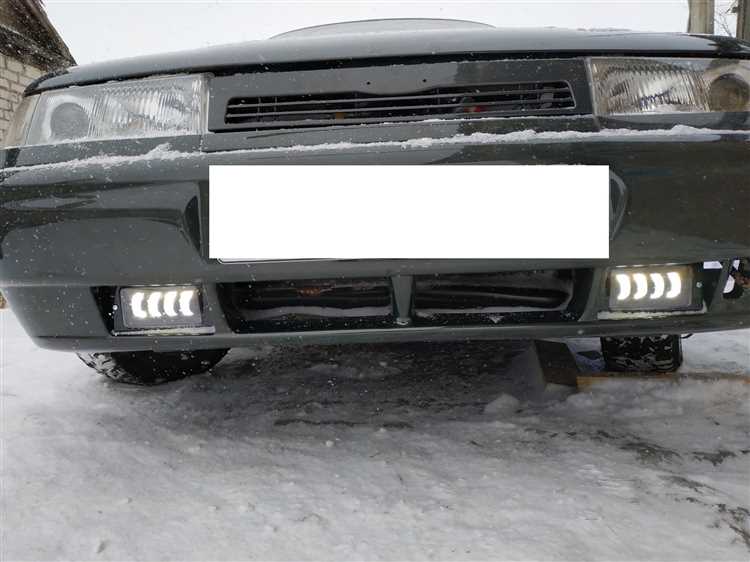

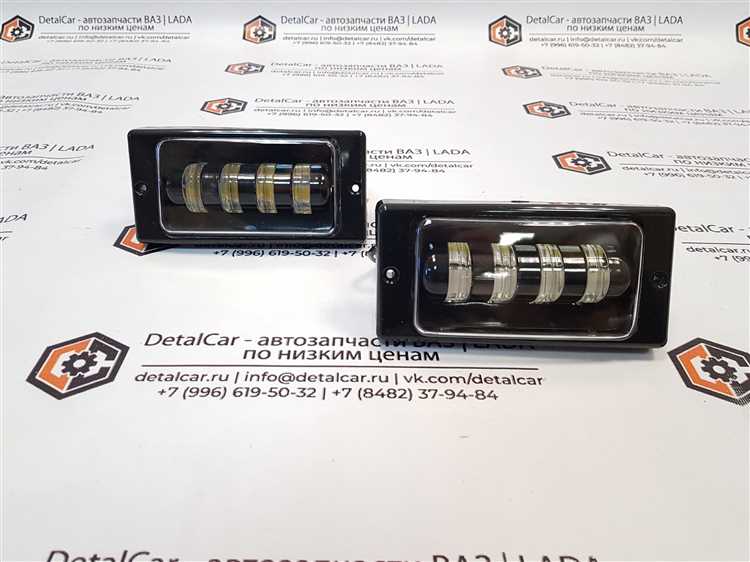

Неправильно настроенные светодиодные противотуманные фары на ВАЗ 2114 могут ослеплять встречный транспорт или, наоборот, не обеспечивать достаточное освещение дороги. Заводская регулировка часто не учитывает особенности замены штатных ламп на светодиоды, из-за чего угол наклона светового пучка требует корректировки вручную.
Для регулировки потребуется ровная площадка длиной не менее 5 метров и стена, на которую будет проецироваться свет. Расстояние между фарами на ВАЗ 2114 – около 130 см, высота центра фары над землёй – примерно 50 см. Эти значения нужно перенести на стену в виде ориентировочной горизонтальной линии, по которой будет выравниваться световой пучок.
На корпусе ПТФ предусмотрены регулировочные винты. Для доступа потребуется крестовая отвёртка. Один из винтов отвечает за вертикальный наклон. Поворот по часовой стрелке опускает световой пучок, против – поднимает. Правильное положение – нижняя граница светового пятна на 5-10 см ниже уровня центра фары, если измерять на расстоянии 5 метров от стены.
Регулировку следует проводить при включённых ПТФ и заглушенном двигателе, чтобы не искажались параметры из-за вибраций. Дополнительная проверка в тёмное время суток на загородной дороге позволит убедиться в корректной настройке без ослепления встречного потока.
Проверка текущего угла наклона светодиодных ПТФ
Для точной проверки угла наклона светодиодных противотуманных фар на ВАЗ 2114 необходимо выбрать ровную горизонтальную площадку и стену высотой не менее одного метра. Расстояние от фар до стены должно составлять 5 метров.
Перед началом измерений следует убедиться, что автомобиль не загружен, давление в шинах соответствует норме, а уровень топлива – около половины бака. Фары должны быть включены, зажигание – во включенном положении.
Измерьте расстояние от земли до центра линзы каждой ПТФ. На стене отметьте это значение горизонтальной линией. Ниже этой линии на 5 см проведите ещё одну – она указывает верхнюю границу светового пучка.
Включите ПТФ и проверьте, чтобы верхняя граница света не превышала нижнюю отметку. Если свет уходит выше, фары ослепляют встречных водителей и требуют регулировки вниз. При заниженной границе света эффективность освещения дороги снижается, требуется поднятие направления пучка.
Для оценки симметричности светораспределения проверьте, чтобы световые пятна от левой и правой фары находились на одном уровне и на одинаковом расстоянии от центральной вертикальной оси автомобиля, проецируемой на стену.
Инструменты и условия для корректной регулировки ПТФ
Для точной настройки угла наклона светодиодных противотуманных фар на ВАЗ 2114 потребуется следующий набор инструментов и соблюдение ряда условий:
- Отвертка крестовая – для доступа к регулировочным винтам фар.
- Ключ на 10 – в случае необходимости корректировки креплений корпуса ПТФ.
- Ровная горизонтальная площадка длиной не менее 5 метров.
- Вертикальная стена (например, гаражные ворота или фасад здания) без неровностей и выступов.
- Мел или малярный скотч – для разметки уровня света на стене.
- Рулетка – для измерения высоты установки ПТФ и расстояния до стены.
- Уровень – для проверки горизонтальности поверхности и правильности установки автомобиля.
Автомобиль должен быть полностью заправлен, без груза и с нормальным давлением в шинах. Регулировка выполняется при включенных ПТФ и ближнем свете, чтобы избежать ошибок из-за переотражений. Оптимальное расстояние до стены – 5 метров. Высота светового пятна на стене должна быть на 10 см ниже уровня центра линзы фары, измеренного от земли.
Разметка стены для ориентирования угла наклона
Выберите ровную вертикальную поверхность, расположенную на расстоянии 5 метров от передней части автомобиля. Поверхность должна быть перпендикулярна направлению движения машины.
Перед началом разметки проверьте давление в шинах и установите автомобиль на ровную горизонтальную площадку. Загрузите машину эквивалентом массы водителя и багажом около 75 кг.
Отметьте на стене горизонтальную линию на уровне центра светодиодных противотуманных фар. Для этого измерьте расстояние от земли до центра линзы фары и перенесите это значение на стену. Обе точки должны быть строго горизонтально – используйте строительный уровень или лазерный нивелир.
От центральной линии проведите вертикальные оси напротив каждой фары. Это будут ориентиры для направления светового пучка.
Ниже основной горизонтальной линии отложите 5 см – это линия нижней границы светового пучка для корректной регулировки. Именно до нее должен доходить верхний край светового пятна при включенных ПТФ.
Последовательность регулировки винтами крепления ПТФ
Открой капот и получи доступ к задней части противотуманных фар. На ВАЗ 2114 светодиодные ПТФ крепятся с помощью двух винтов: один регулирует вертикальный наклон, второй – горизонтальный.
Перед началом установки автомобиль должен стоять на ровной поверхности на расстоянии 5 метров от стены. Уровень топлива – не менее половины бака, давление в шинах – нормальное, в салоне – без лишнего груза.
Включи ближний свет и ПТФ. На стене зафиксируй границу светового пучка от каждой фары. Вертикальный винт поворачивай по часовой стрелке, если требуется опустить пучок, против – чтобы поднять. Для корректировки горизонтального направления используй второй винт: поворот вправо – смещение пучка влево, влево – смещение вправо.
После каждого поворота проверяй результат на стене. Центр пятна должен быть ниже уровня центра фары на 10 см при расстоянии 5 метров. Свет не должен ослеплять водителей встречного транспорта и выходить за габариты автомобиля.
По завершении проверь обе фары на симметричность и совпадение уровня. Закрепи винты в зафиксированном положении, убедись в устойчивости конструкции и отсутствии люфтов.
Проверка симметричности света после регулировки
Для проверки симметричности света от светодиодных ПТФ на ВАЗ 2114 потребуется ровная горизонтальная поверхность и стена высотой не менее 1,5 метра. Расстояние от машины до стены должно быть ровно 5 метров. Топливный бак должен быть наполовину заполнен, в салоне не должно быть лишнего веса.
Включите ПТФ, отметьте на стене центр автомобиля и оси каждой фары. Центр машины совпадает с эмблемой капота. Горизонтальный уровень света должен проходить через точки, находящиеся на одинаковой высоте относительно пола, с допуском не более 2 см. Левая и правая светотеневые границы обязаны быть симметричны относительно центральной вертикальной линии.
Если правая граница выше или ниже левой, необходимо откорректировать угол наклона соответствующей фары. При завале вправо – опустите правую, при завале влево – опустите левую. После каждого поворота винта повторяйте проверку до достижения симметрии.
Неровности пола, кривизна стены или неотцентрированные фары искажают результат, поэтому важно соблюдать условия. Завершив регулировку, выполните контрольный выезд в тёмное время суток для оценки распределения света на дороге.
Корректировка угла наклона при смене высоты подвески
При изменении высоты подвески автомобиля ВАЗ 2114 необходимо скорректировать угол наклона светодиодных противотуманных фар (ПТФ), чтобы обеспечить правильное освещение дорожного покрытия. Увеличение или уменьшение клиренса влияет на положение передней оси автомобиля, что, в свою очередь, изменяет угол проекции светового пучка фар.
Если автомобиль подвергается установке более высоких амортизаторов или пружин, это может привести к тому, что ПТФ будут светить выше, создавая слепящие блики для других водителей. Для устранения этой проблемы необходимо отрегулировать фары. Для этого используйте стандартные регулировочные винты, расположенные на корпусе ПТФ, которые позволяют изменять угол наклона фар.
Для правильной настройки следует следить за тем, чтобы при проведении регулировки фары не выходили за пределы установленных норм. Стандартная высота светового пучка должна быть примерно 0,5 метра от земли на расстоянии 5-10 метров от автомобиля. Лучше всего проводить регулировку на ровной поверхности, используя стену или экран для проверки правильности положения пучка света.
Кроме того, после корректировки угла наклона стоит убедиться, что фары не создают «слепых» зон на дороге, обеспечивая максимально безопасные условия для движения. Особое внимание стоит уделить тому, чтобы фары не ослепляли встречный транспорт.
Вопрос-ответ:
Как отрегулировать угол наклона светодиодных ПТФ на ВАЗ 2114?
Регулировка угла наклона ПТФ на ВАЗ 2114 осуществляется с помощью регулировочного винта, который обычно находится на задней части каждого фонаря. Для начала необходимо открутить винты крепления ПТФ, затем при помощи специального инструмента или отвертки отрегулировать угол наклона, ориентируясь на уровень и направление светового потока. Важно убедиться, что регулировка не будет слишком агрессивной, чтобы избежать ослепления других водителей.
Где находится регулировочный винт для ПТФ на ВАЗ 2114?
Регулировочный винт для светодиодных противотуманных фар на ВАЗ 2114 обычно расположен в задней части корпуса ПТФ. Для удобства доступ к нему лучше всего получить, сняв защитный кожух или часть декоративной панели, если она мешает. Винт может быть либо вертикальным, либо горизонтальным, в зависимости от конструкции фар. Его вращением можно изменять угол наклона светового потока.
Что делать, если угол наклона ПТФ не удается настроить должным образом?
Если регулировка угла наклона не дает нужного результата, возможно, есть проблема с креплением или повреждением самой фары. В первую очередь проверьте, не ослаблены ли крепежные винты. Если ПТФ все еще не регулируется, может быть поврежден механизм регулировки или сама фара. В этом случае рекомендуется обратиться в сервис для диагностики и возможной замены компонентов.
Как правильно настроить светодиодные ПТФ на ВАЗ 2114, чтобы не ослеплять водителей?
Для того чтобы не ослеплять других водителей, светодиодные ПТФ нужно настроить так, чтобы световой поток был направлен на дорогу перед автомобилем, а не в глаза встречным водителям. Обычно угол наклона должен быть отрегулирован так, чтобы свет фар был немного направлен вниз и в стороны, в зависимости от специфики дорожных условий. Проверить корректность настроек можно, постояв перед машиной на расстоянии около 10-15 метров и оценив световой поток.
Какие инструменты нужны для регулировки ПТФ на ВАЗ 2114?
Для регулировки угла наклона ПТФ на ВАЗ 2114 потребуется набор стандартных инструментов: крестовая отвертка для откручивания крепежных винтов, а также возможно, небольшая головка с удлинителем для доступа к более труднодоступным винтам. Иногда для точной настройки также может понадобиться лазерный уровень или уровень, чтобы обеспечить правильное направление светового потока.
