Как подключить генератор ваз 2106

Подключение генератора на ВАЗ 2106 – это важный процесс, требующий внимательности и точности. Правильная установка и подключение этого элемента системы электроснабжения напрямую влияют на работоспособность автомобиля. Генератор отвечает за зарядку аккумулятора и стабильное функционирование электрических приборов, поэтому ошибки в подключении могут привести к сбоям в электросистеме и преждевременному выходу из строя дорогостоящих компонентов.

Основные этапы подключения генератора начинаются с демонтажа старого устройства (если оно заменяется) и подготовки новых соединений. Для этого потребуется снять отрицательную клемму аккумулятора, чтобы избежать короткого замыкания при работе с электросистемой. После этого можно переходить к отсоединению проводов от старого генератора, включая провод питания, регулятор напряжения и сигнализатор отказа генератора.

При подключении нового генератора следует обратить внимание на правильное соединение проводов. Важно установить провод для зарядки аккумулятора в соответствующий контакт, а также подключить сигнализатор на его выход. Следует учитывать, что при установке необходимо точно соблюдать полярность подключения проводов, особенно в части с регулятором напряжения, чтобы избежать повреждения электронных компонентов.

Рекомендуется: перед подключением проверить исправность всех проводов на наличие повреждений и загрязнений. Также важно не забыть о правильной установке натяжения ремня генератора, чтобы избежать его преждевременного износа.

Подключение генератора на ВАЗ 2106 требует внимательности и точности, но при правильном подходе это можно сделать быстро и без особых сложностей, обеспечив длительную эксплуатацию автомобиля.

Подготовка инструментов и материалов для подключения генератора

Для подключения генератора на ВАЗ 2106 потребуется набор специализированных инструментов и материалов, которые обеспечат безопасную и качественную установку.

Основные инструменты:

• Ключи и головки на 10 мм и 13 мм – для работы с крепежными элементами генератора.
• Отвертки – для работы с клеммами и контактами проводки.
• Ключи на 17 мм и 19 мм – для крепления болтов, соединяющих генератор с кронштейном.
• Моментный ключ – для точной затяжки болтов с требуемым моментом, предотвращая повреждения крепежных элементов.
• Изолента – для изоляции проводов после подключения.
• Клещи для обжима клемм – для надежного закрепления проводов на клеммах генератора.

Необходимые материалы:

• Провод сечением 4-6 мм² – для подключения генератора к электросистеме автомобиля.
• Клеммы и соединители – для надежного подключения проводов к клеммам генератора и аккумулятора.
• Антискользящее средство или смазка – для облегчения установки и предотвращения износа контактных поверхностей.
• Теплоизолирующие трубки – для защиты проводов от механических повреждений и перегрева.
• Аккумуляторная жидкость или аккумулятор, если генератор подключается к новой системе.

Также рекомендуется проверить все крепежные элементы на наличие износа и повреждений. В случае необходимости заменить их на новые. Проверьте состояние проводки и соединений, чтобы избежать коротких замыканий или плохого контакта.

Отключение аккумулятора и снятие старого генератора

Перед началом работы необходимо отключить аккумулятор. Для этого открутите сначала минусовой (-) провод, затем плюсовой (+). Это предотвратит короткое замыкание и защитит от случайных замыканий при работе с электросистемой.

Далее приступаем к снятию старого генератора. Для этого снимите защитный кожух и отсоедините все провода от клемм генератора. Начинайте с проводов, подающих питание на регулятор напряжения, затем открутите крепления контактов. После этого отсоедините фишку с проводом от генератора.

Открутите болты, которые фиксируют генератор на двигателе. Обычно их два, но в зависимости от конструкции могут быть дополнительные крепежи. Для доступа к верхнему болту может понадобиться снять часть подкапотного пространства или использовать удлинитель для ключа.

После того как все крепления сняты, аккуратно извлеките генератор из его посадочного места. Учтите, что некоторые модели могут требовать дополнительного усилия для снятия из-за возможной коррозии или изношенных прокладок. Если генератор сильно зафиксирован, примените немного смазки или использованные хитрые методы для ослабления его посадки.

Теперь старый генератор снят, и можно приступать к установке нового устройства.

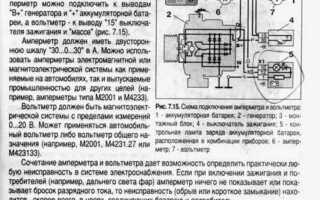

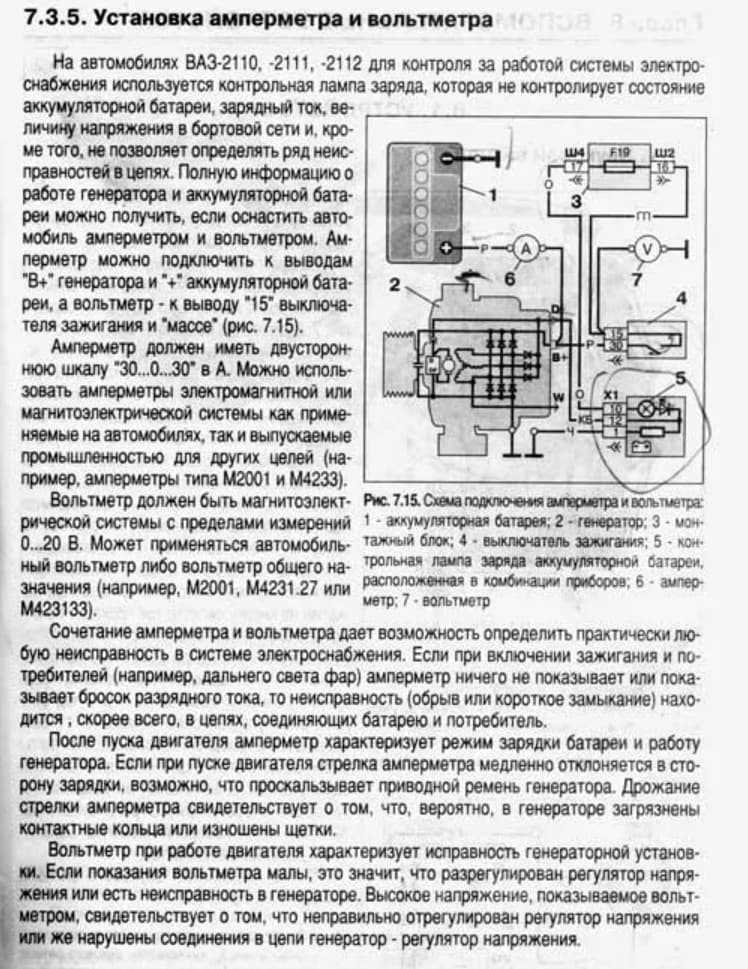

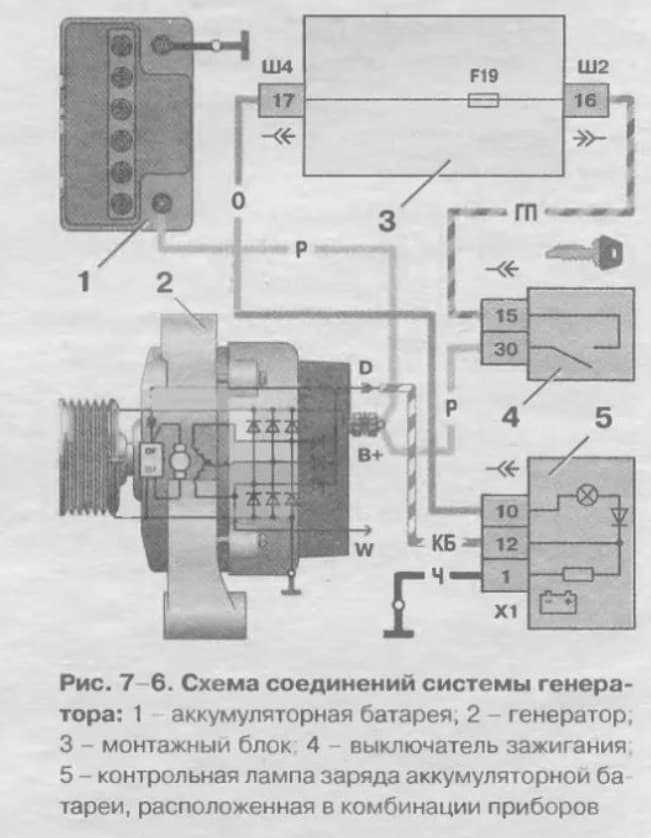

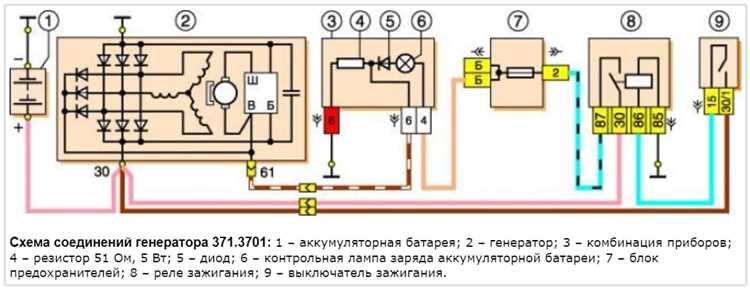

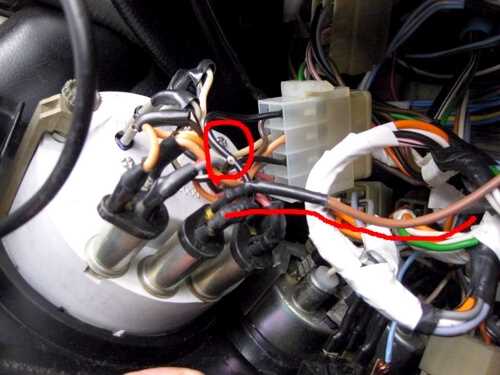

Подключение проводки и крепление нового генератора

Для правильного подключения генератора на ВАЗ 2106 необходимо выполнить несколько шагов. Начнем с проводки.

Первым делом, отключите аккумулятор, чтобы избежать коротких замыканий. Проводку подключайте в следующем порядке:

1. Подключение основного кабеля (выход на аккумулятор): Кабель, идущий от генератора, подключается к клемме с плюсовым проводом на аккумуляторе. Для этого используйте толстый провод с сечением 6-10 мм². Убедитесь, что клемма плотно зафиксирована, чтобы избежать потери контакта.

2. Подключение провода на возбуждение (D+): Этот провод подключается к генератору и идет к контроллеру зарядки или к щитку приборов. Обычно это провод с красной изоляцией. Для качественного соединения используйте клемму с подходящим диаметром для контакта.

3. Подключение заземления: Если генератор не имеет внутреннего заземления, необходимо провести провод от корпуса генератора к кузову автомобиля. Это обеспечит стабильную работу и предотвратит возникновение электромагнитных помех.

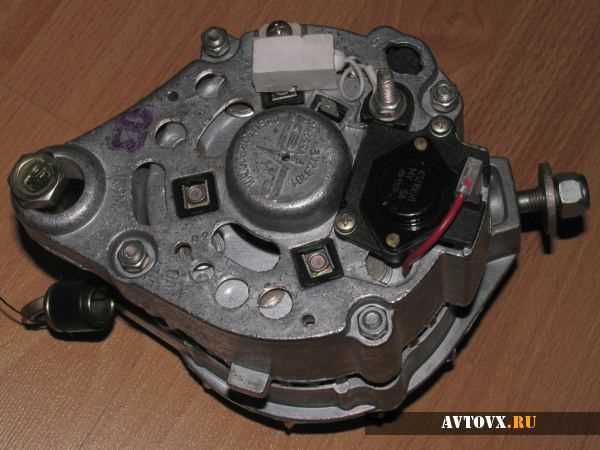

Теперь перейдем к установке нового генератора.

1. Крепление генератора: Установите генератор в монтажное место, аккуратно подставив его под опоры на корпусе двигателя. Используйте штатные болты и убедитесь, что они не повреждены. Затяните крепежи с нужным усилием (около 20-25 Нм), чтобы генератор был надежно зафиксирован.

2. Ремень привода: Установите ремень генератора, проверив его натяжение. Он должен быть натянут так, чтобы при нажатии на среднюю часть ремня его прогиб не превышал 10 мм. Для регулировки натяжения используйте регулировочные болты на креплении генератора.

После подключения проводки и крепления генератора рекомендуется проверить работу системы зарядки. Запустите двигатель и измерьте напряжение на аккумуляторе. Оно должно быть в пределах 13,8-14,4 В при работающем двигателе.

Проверка правильности установки и подключения генератора

После установки генератора на ВАЗ 2106 необходимо тщательно проверить его подключение. Первым шагом убедитесь, что генератор правильно закреплен. Ослабление крепежных болтов может привести к вибрациям и повреждению деталей. Проверьте, чтобы генератор был строго по оси, без перекосов, что обеспечит нормальную работу натяжителя ремня.

Следующий этап – проверка электрических подключений. Убедитесь, что клеммы аккумулятора и генератора подключены без окислов и загрязнений. Негерметичные соединения могут стать причиной перебоев в работе системы зарядки. Проверьте состояние проводов, они не должны быть повреждены или иссечены. Обратите внимание на контакт между «щетками» и роторами генератора – они должны быть чистыми и надежно фиксированными.

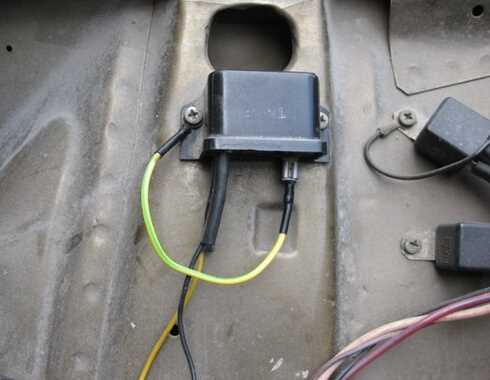

Важно также убедиться в правильности подключения диодного моста и регулятора напряжения. Прокачайте систему зарядки, запустив двигатель, и измерьте напряжение на клеммах аккумулятора с включенными всеми потребителями. Оно должно составлять 13,8-14,2 В при оборотах двигателя около 2000. Если напряжение ниже, проверьте работу регулятора напряжения и подключение проводов.

После проверки электросистемы проверьте натяжение ремня генератора. Он не должен быть слишком тугим или ослабленным. Нормальное натяжение обеспечит стабильную работу генератора и предотвратит его перегрев.

Настройка натяжения ремня генератора на ВАЗ 2106

Правильное натяжение ремня генератора на ВАЗ 2106 критически важно для стабильной работы электрической системы автомобиля. Слишком слабое натяжение может привести к пробуксовке ремня, а излишне сильное – к износу подшипников и других компонентов.

Основные шаги настройки натяжения:

1. Откройте капот и убедитесь, что двигатель выключен и остыл.
2. Ослабьте натяжной болт генератора, чтобы освободить натяжение ремня.
3. Проверьте ремень на наличие повреждений. Если ремень изношен, замените его перед регулировкой натяжения.
4. Для правильного натяжения используйте указания производителя ремня. Обычно, для ремня 6PK можно использовать стандартное натяжение 10-15 мм на средине длины ремня при приложении силы пальцем.
5. После проверки, при необходимости, поднимите или опустите генератор с помощью регулировочного болта, пока не достигнете нужного натяжения.
6. Проверьте натяжение несколько раз, прокручивая ремень рукой и оценивая его натяжение.
7. Закрутите натяжной болт генератора, убедившись, что натяжение ремня не изменилось.
8. Запустите двигатель и проверьте работу генератора. Ремень не должен издавать шумов или скрипов при вращении.

Если ремень продолжает проскальзывать или теряет натяжение, возможно, проблема кроется в подшипниках генератора или износившемся крепежном механизме. В этом случае потребуется дополнительная диагностика.

Тестирование работы генератора и проверка зарядки аккумулятора

Для тестирования генератора на ВАЗ 2106 необходимо использовать вольтметр. Измерьте напряжение на аккумуляторе при работающем двигателе. Нормальное значение должно быть в пределах 13,8-14,5 В. Если показатель ниже 13,8 В, генератор не вырабатывает достаточную мощность для зарядки аккумулятора.

Для более точной диагностики можно проверить работу диодного моста. Для этого с помощью тестера измерьте напряжение на генераторе при его запуске. Если напряжение не меняется в процессе вращения двигателя, возможно, проблема в диодах или регуляторе напряжения.

Другим методом проверки является тест на «провал» напряжения. Включите все потребители электричества (фары, отопление, музыка) и замерьте напряжение на аккумуляторе. Если оно не падает ниже 13 В, генератор работает корректно.

Если напряжение не соответствует норме, необходимо проверить состояние ремня привода генератора. Недостаточное натяжение или повреждение ремня может приводить к недоходу мощности на генератор.

В случае, если генератор работает исправно, но аккумулятор не заряжается, проверьте состояние клемм на аккумуляторе. Окисленные или плохо затянутые контакты могут приводить к плохому контакту и снижению эффективности зарядки.

Вопрос-ответ:

Как подключить генератор на ВАЗ 2106 без лишних сложностей?

Подключение генератора на ВАЗ 2106 включает несколько шагов. В первую очередь, необходимо отключить аккумулятор. Далее, откручиваются крепежи старого генератора, чтобы извлечь его. После этого подключаем новый генератор: красный провод на «+» и черный провод на «-» соответствующие клеммы на аккумуляторе. Важно соблюдать правильную полярность для предотвращения короткого замыкания. После установки подключаем провода к регулятору напряжения и подсоединяем ремень генератора, проверив его натяжение. Финальный шаг — подключаем аккумулятор и проверяем работу системы зарядки.

Какие основные ошибки могут возникнуть при подключении генератора на ВАЗ 2106?

Основные ошибки при подключении генератора на ВАЗ 2106 включают неправильную полярность подключения проводов, что может привести к повреждению аккумулятора и других компонентов электрической системы. Также стоит следить за состоянием ремня генератора, который должен быть правильно натянут. Недостаточно натянутый ремень может привести к плохой работе генератора и даже к его поломке. Часто забывают установить соединение между корпусом генератора и кузовом автомобиля, что также влияет на эффективность зарядки.

Как узнать, что генератор на ВАЗ 2106 подключен правильно?

Для проверки правильности подключения генератора на ВАЗ 2106 можно использовать мультиметр. После подключения аккумулятора и запуска двигателя измерьте напряжение на выводах аккумулятора. Оно должно быть в пределах 13,8-14,4 В при работающем двигателе. Если напряжение ниже, возможно, генератор не работает должным образом или плохо подключен. Еще один способ проверки — осмотреть индикатор на приборной панели: при исправной системе зарядки лампочка не должна гореть.

Что делать, если после подключения генератора на ВАЗ 2106 не заряжается аккумулятор?

Если после подключения генератора на ВАЗ 2106 аккумулятор не заряжается, первым делом стоит проверить соединения проводов на предмет надежности контактов. Проверьте, не окислились ли клеммы. Если все соединения исправны, возможно, проблема в самом генераторе или регуляторе напряжения. Проверьте, работает ли ремень генератора, и правильно ли он натянут. В случае продолжения проблемы стоит проверить генератор в сервисе, чтобы исключить его неисправность.

Нужно ли менять ремень при установке нового генератора на ВАЗ 2106?

При установке нового генератора на ВАЗ 2106 рекомендуется проверить состояние ремня генератора. Если ремень изношен или имеет трещины, лучше заменить его сразу. Это поможет избежать проблем в будущем, таких как плохая работа генератора или его выход из строя из-за недостаточного натяжения ремня. Если же ремень в хорошем состоянии, можно оставить его, но убедитесь, что он хорошо натянут и правильно установлен.
