Установка дополнительного топливного бака в салон УАЗа – мера, востребованная в экспедициях, на бездорожье и при необходимости увеличить автономность без заправки. При выборе бака важно учитывать не только объём, но и форму, материал изготовления, тип крепления и особенности вентиляции. Стандартные размеры, подходящие под большинство моделей УАЗ (Патриот, Хантер), варьируются от 40 до 80 литров, однако реальные ограничения накладывает геометрия салона и безопасность размещения.
Материал бака напрямую влияет на его вес, герметичность и устойчивость к вибрациям. Металлические баки (обычно из стали толщиной 2–3 мм) прочны, но тяжелы и подвержены коррозии без должной антикоррозийной обработки. Полиэтиленовые баки легче и не ржавеют, но требуют аккуратного монтажа из-за возможных деформаций при перегреве или ударах. Лучшие образцы комплектуются интегрированными топливозаборниками, уровнями и штуцерами под обратку и вентиляцию.
Важный параметр – форма бака. Оптимальными считаются узкие и вытянутые варианты, которые можно расположить за сиденьями или вдоль борта без значительной потери полезного объёма салона. Распространённые решения – баки размерами 900×300×300 мм или 800×250×350 мм, с возможностью крепления к каркасу кузова или полу. Не допускается установка бака без антискользящих прокладок и теплоизоляции от печки или выхлопа, особенно если бак расположен близко к источникам тепла.
Отдельного внимания требует вентиляция системы. Установленный в салоне бак обязательно должен иметь герметичную крышку и дыхательный клапан, выведенный за пределы кузова. Нарушение этого правила приводит к накоплению паров топлива в салоне и риску воспламенения. Также желательно предусмотреть внешний краник или электромагнитный клапан для переключения между баками без доступа к топливной магистрали вручную.
Грамотный выбор и установка бака повышают автономность без ущерба для безопасности. Ключевые критерии – прочность, герметичность, совместимость с системой питания и минимальное вмешательство в конструкцию салона.
Подходящие материалы для изготовления салонного топливного бака
- Алюминий (сплавы 5083, 5754) – высокая коррозионная стойкость к бензину и дизелю, легкость, хорошая свариваемость аргоном. Обеспечивает малую массу бака и стойкость к вибрациям. Требует обязательной герметизации сварных швов.
- Нержавеющая сталь (AISI 304) – устойчива к агрессивным компонентам топлива, прочна при ударах и термически стабильна. Минус – значительный вес и сложность обработки.
- Полиэтилен высокой плотности (HDPE) – промышленно используется в серийных авто. Химически инертен, не подвержен коррозии, легко формуется методом ротационного литья. В домашних условиях требует специального оборудования. При повреждении не подлежит ремонту сваркой.
- Фторопласт (PTFE) – химически стойкий и практически не взаимодействует с топливом. Но высокая цена и сложность в обработке делают его непрактичным для кустарного производства.
- Углепластик с топливостойким покрытием – применим в спортивных авто. Обладает низким весом и высокой прочностью. Критично выбрать внутреннюю облицовку (например, эпоксидную смолу, совместимую с топливом), иначе возможна деградация.
Оптимальным выбором для самодельной конструкции в салон УАЗа является алюминий – он обеспечивает баланс между весом, прочностью и доступностью обработки. Использование полиэтилена оправдано при наличии заводского бака подходящих размеров. Нержавеющая сталь подходит при приоритете к ударной прочности, особенно в экспедиционных условиях.
Оптимальные размеры и форма бака для размещения в салоне УАЗа
Для установки топливного бака в салоне УАЗа наиболее практичны емкости объемом от 30 до 60 литров. Бак объемом 40 литров обеспечивает баланс между запасом топлива и компактностью, позволяя сохранить пространство для пассажиров и груза.
Оптимальная форма – плоский прямоугольный параллелепипед с шириной не более 400 мм, высотой до 300 мм и длиной в пределах 600–800 мм. Такая геометрия упрощает размещение бака вдоль заднего борта или за передними сиденьями, не нарушая эргономику салона.
Желательно выбирать бак с угловыми скосами или скруглениями – это снижает риск повреждения обивки и упрощает крепление. Толщина стенок бака – не менее 2 мм для стальных моделей и 5 мм – для алюминиевых и пластиковых вариантов.
Горловина должна быть вынесена вверх с возможностью герметичного закрытия и возможностью подключения сапуна. Размещение сливного штуцера – с тыльной нижней стороны, что обеспечивает удобство слива топлива и исключает его накопление в мертвых зонах.
Наличие внутренних перегородок – обязательное требование для минимизации разбалансировки при движении. Резьбовые посадочные места под топливозаборник и датчик уровня должны располагаться на верхней плоскости, с доступом для обслуживания.
Способы крепления топливного бака внутри кузова
Для установки топливного бака в салон УАЗа применяются жесткие и эластичные схемы крепления. Наиболее надежный вариант – использование металлических кронштейнов, сваренных или болтовым соединением закреплённых к силовым элементам кузова. Материал кронштейнов – сталь не ниже 3 мм толщиной, с антикоррозийной обработкой.

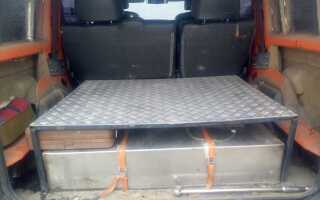

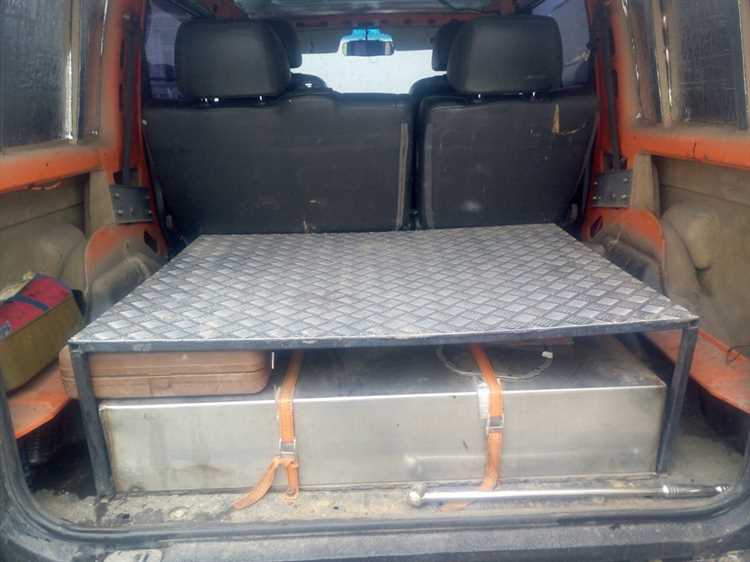

При размещении бака на полу целесообразно предусмотреть опорную раму из профильной трубы 40×20 мм, приваренную к каркасу кузова. Бак фиксируется к раме через резиновые демпферы толщиной 5–10 мм, исключающие вибрации и снижающие риск повреждения швов.
Для горизонтального крепления к вертикальным стенкам используют П-образные прижимные скобы из оцинкованной стали с прокладками из маслобензостойкой резины. Скобы стягиваются болтами М8 с самоконтрящимися гайками. Обязательно наличие втулок между баком и точками крепления для предотвращения сдавливания корпуса.
Если бак алюминиевый или пластиковый, нельзя допускать прямого контакта с металлом кузова – обязательна прокладка из изолирующего материала (например, пенополиэтилена толщиной 3 мм). Это исключает гальваническую коррозию и снижает шум.
Дополнительная страховка – использование ремней с пряжками или хомутов из нержавеющей ленты шириной не менее 25 мм. Они должны иметь запас прочности минимум в два раза выше полной массы бака с топливом.
После установки обязательна проверка на герметичность всех соединений и фиксации при полной заправке. Топливный бак не должен смещаться даже при резком торможении или ударной нагрузке.
Организация вентиляции и герметизации бака в салоне
Вентиляция топливного бака должна быть организована таким образом, чтобы избежать скопления паров топлива в закрытом пространстве. Для этого используется специальная система вентиляции, которая включает в себя трубопроводы и фильтры. Важно установить перепускные клапаны на крышке бака, которые позволяют выходить парам топлива при переполнении или температурных колебаниях, предотвращая образование избыточного давления внутри бака.
Оптимальная вентиляция обеспечивается через выносной шланг с защитой от загрязнений, который соединяет бак с внешней средой. Такой подход предотвращает попадание токсичных паров в салон и уменьшает риск возникновения воспламенения. При этом важно, чтобы шланг был оснащен обратным клапаном, который не допускает попадания грязи и воды в систему.
Герметизация бака критична для предотвращения утечек топлива и запахов в салоне. Все соединения и крепежи должны быть выполнены с использованием высококачественных уплотнителей, устойчивых к воздействию топлива. Важно обеспечить надежную герметизацию всех стыков, включая места соединения трубок, клапанов и крышки бака. Для этого используют силконовые уплотнители, которые не теряют своих свойств при длительном контакте с горючими жидкостями.
Кроме того, при установке бака в салоне следует учитывать теплоизоляцию топливной системы. Это необходимо для предотвращения перегрева топлива, что может вызвать его испарение. Изоляция помогает сохранить стабильную температуру в баке, что также снижает вероятность образования избыточного давления.
Особое внимание стоит уделить монтажу датчиков для контроля давления и температуры топлива. Эти устройства позволяют отслеживать состояние системы и оперативно реагировать на изменения. Использование таких датчиков в сочетании с качественной герметизацией и вентиляцией обеспечит безопасность эксплуатации топливного бака в салоне.

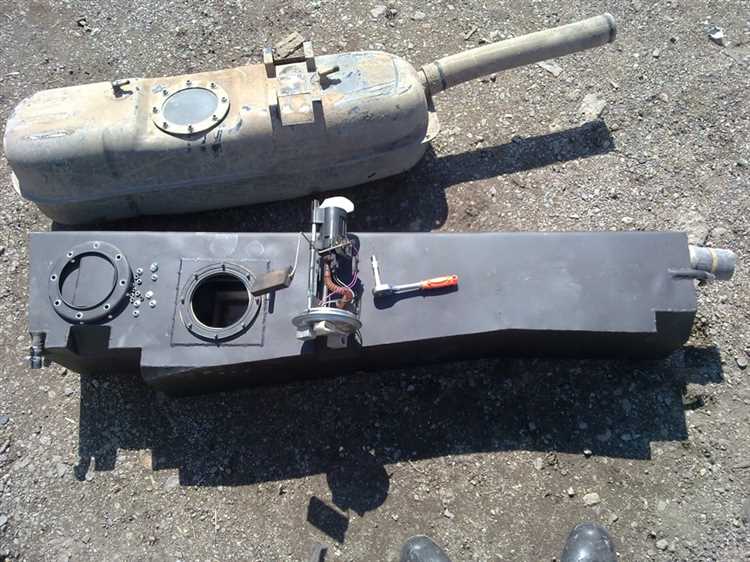

Выбор типа топливозаборника и его размещение в салонном баке
Топливозаборник в салонном баке УАЗа выполняет важную роль в обеспечении нормальной работы топливной системы. Правильный выбор типа и размещения забора топлива напрямую влияет на эффективность работы мотора и безопасность транспортного средства.
Основными типами топливозаборников являются:
- Погружной тип – конструкция с насосом, установленным внутри бака, обеспечивающим подачу топлива. Этот вариант предпочтителен для использования в условиях сложных нагрузок, так как позволяет поддерживать стабильную подачу топлива.
- Внешний тип – забора топлива через трубку, подключенную к баку снаружи. Такой вариант реже используется в салонных баках, но может быть выбран для конкретных модификаций УАЗа.
- Комбинированный тип – сочетание двух предыдущих типов, что позволяет улучшить стабильность подачи топлива и минимизировать риски засорения топливной системы.
При выборе типа топливозаборника следует учитывать следующие параметры:
- Тип топлива – для дизельных и бензиновых двигателей требуются разные характеристики фильтров и насосов.
- Условия эксплуатации – для работы в условиях экстремальных температур или пыльных дорог выбираются системы с повышенной герметичностью и защищенные от засорений.
- Производительность – мощность насоса должна соответствовать потребностям двигателя, особенно если модификация предполагает увеличение мощности или установку дополнительного оборудования.
Размещение топливозаборника в салонном баке также важно для обеспечения бесперебойной работы системы:
- Низкая установка – предпочтительна для предотвращения засорения фильтра и подачи воздуха в систему. Топливозаборник следует размещать на уровне, обеспечивающем постоянное покрытие топливом, даже при значительных наклонах автомобиля.
- Высокая установка – может быть использована для улучшения работы в условиях экстремальных углов наклона, но требует внимательности при проектировании и креплении трубопроводов для предотвращения утечек.
- Использование дополнительных фильтров – рекомендуется устанавливать дополнительные фильтры на топливозаборнике для защиты от загрязнений и уменьшения частоты обслуживания системы.
Основное внимание при размещении топливозаборника в салонном баке следует уделить обеспечению надежности крепления и герметичности всех соединений. Также важно учитывать доступность для ремонта или замены узлов без необходимости демонтажа других важных элементов салона.
Правила подключения бака к топливной системе УАЗа
При установке топливного бака в салон УАЗа необходимо соблюдать ряд технических требований для правильного подключения к топливной системе автомобиля. Важно учитывать не только физическую совместимость бака, но и его правильную интеграцию с системой подачи топлива.
Первым шагом является правильная установка топливных магистралей. Рекомендуется использовать только качественные трубопроводы, соответствующие стандартам УАЗа. Для предотвращения утечек топлива необходимо обеспечивать герметичность соединений, используя специализированные фитинги и прокладки. Магистраль подачи топлива должна быть расположена так, чтобы исключить перегибы и излишнее натяжение труб.
Топливный бак следует подключать к топливной системе через фильтр, который предотвратит попадание загрязнений в двигатель. Важно, чтобы фильтр был установлен перед насосом, так как это обеспечит долгосрочную работу топливной системы без засорений и поломок.
При подключении топливного насоса необходимо убедиться, что его мощность соответствует требованиям системы. Насос должен быть способен подавать необходимое количество топлива при нормальных рабочих оборотах двигателя. Для этого важно точно следовать техническим характеристикам и рекомендациям производителя автомобиля.
Подключение топливных трубопроводов к баку должно быть выполнено таким образом, чтобы избежать любых потенциальных мест утечек. Все соединения следует тщательно проверить на герметичность с использованием специального оборудования для давления. Трубопроводы, которые подключаются к баку, должны быть закреплены на штатных кронштейнах, чтобы исключить их смещение и повреждения при движении.
Не менее важным является монтаж вентиляции топливного бака. Вентиляционная система должна быть оснащена фильтром для предотвращения попадания пыли и грязи в бак. Оборудование для вентиляции также должно обеспечивать сброс избыточного давления в системе, чтобы избежать взрывов или утечек топлива.
После завершения всех этапов подключения бака следует провести тестирование системы на герметичность. Рекомендуется запускать двигатель и проверять все соединения на предмет утечек, а также удостовериться в правильности работы насоса и фильтра.
Вопрос-ответ:
Можно ли ставить топливный бак в салон УАЗа без нарушений правил?
Установка топливного бака в салон возможна, но с рядом ограничений. Прежде всего, бак должен быть герметичным и изготовлен из материалов, устойчивых к бензину или дизельному топливу. Также требуется надёжная вентиляция и изоляция, чтобы исключить утечку паров. Согласно Техническому регламенту Таможенного союза (ТР ТС 018/2011), любые изменения в конструкции автомобиля, влияющие на безопасность, должны быть узаконены. Поэтому после установки такого бака может понадобиться прохождение экспертизы и внесение изменений в ПТС.
Какой материал лучше выбрать для салонного топливного бака?
Чаще всего используют алюминий или нержавеющую сталь. Оба материала устойчивы к коррозии и не взаимодействуют с топливом. Алюминиевый бак легче, что особенно ценно при установке в салон. Однако стальной бак прочнее и может выдерживать механические удары. Также популярны пластиковые баки из специального топливостойкого полиэтилена, но к ним предъявляются особые требования по герметизации. Выбор зависит от бюджета, условий эксплуатации и того, как планируется закреплять бак внутри машины.
Как организовать вентиляцию салонного топливного бака?
Для обеспечения безопасной работы бака необходимо установить сапун или обратный клапан, который позволит воздуху выходить, но не даст парам топлива попасть в салон. Обычно вывод вентиляции делают наружу, например, под днище или в колесную арку. Это снижает риск накопления паров топлива внутри автомобиля. Если этого не сделать, возможен неприятный запах, а в худшем случае — воспламенение при утечке.
Как крепить бак в салоне, чтобы он не болтался при езде?
Бак должен быть закреплён на жёстком основании с использованием металлических хомутов, кронштейнов или рам. Часто делают отдельную раму или подиум, чтобы бак стоял ровно и не смещался при торможении или движении по бездорожью. Также желательно использовать резиновые прокладки или демпферы, чтобы уменьшить вибрации. Крепление не должно повреждать корпус бака и допускать люфт — иначе со временем возникнет утечка или разрушение конструкции.
Есть ли ограничения по объёму бака, устанавливаемого в салон?
Чётких ограничений по объёму нет, но существуют практические соображения. Чем больше бак — тем выше риск при аварии и сложнее обеспечить безопасность. Обычно устанавливают баки от 20 до 60 литров. Большие объёмы требуют особого внимания к вентиляции, герметизации и размещению. Кроме того, большой бак может занять много места в салоне и затруднить размещение других вещей или пассажиров.
