Какой штуцер для тройника тормозов уаз буханка

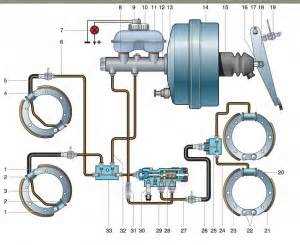

Тормозная система автомобилей УАЗ, особенно моделей 469, Хантер и Буханка, имеет характерную разветвлённую конструкцию, где ключевую роль играет тройник, распределяющий тормозную жидкость по контурам. Для корректной работы этого узла необходимо правильно подобрать штуцеры, обеспечивающие герметичное соединение медных или армированных тормозных трубок с корпусом тройника.

Обычно на УАЗах используется резьба М10×1 или М12×1, в зависимости от года выпуска и типа главного цилиндра. Старые модификации чаще комплектовались резьбой М10, тогда как в более современных конфигурациях встречается М12. Перед подбором важно измерить посадочное отверстие тройника и учитывать тип используемых трубок – стандартные стальные трубки диаметром 4,75 мм или армированные шланги с переходниками.

Также стоит обратить внимание на форму конуса штуцера. УАЗовская система традиционно использует конус 45°, но при установке новых компонентов или переходе на импортные шланги может потребоваться штуцер с метрической резьбой и другим углом посадки. Несовпадение углов приводит к утечкам даже при использовании качественных фитингов.

Надёжность соединения зависит от материала штуцера. Оптимальным вариантом считаются изделия из латуни или оцинкованной стали, устойчивые к коррозии и агрессивной среде тормозной жидкости DOT-3 или DOT-4. При сборке обязательно использовать моментный ключ: перетяжка алюминиевого тройника может привести к трещинам, особенно при установке стальных штуцеров.

Как определить тип резьбы на тройнике тормозной магистрали УАЗ

Первым шагом необходимо демонтировать тройник с автомобиля и очистить его от загрязнений. Это позволит точно измерить параметры резьбы и избежать ошибок при идентификации.

Определите наружный диаметр резьбы с помощью штангенциркуля. Измерение проводится по внешним границам резьбового участка. У типичных тройников УАЗ встречаются диаметры 10 мм (М10×1) и 12 мм (М12×1), а также дюймовые значения – 3/8″ и 7/16″.

Измерьте шаг резьбы резьбомером. Для метрических резьб шаг указывается в миллиметрах – чаще всего 1,0 мм. Для дюймовых резьб используется количество витков на дюйм (TPI) – типично 24 или 20 TPI.

Обратите внимание на профиль витков. Метрическая резьба имеет угол профиля 60°, тогда как дюймовая – 55° (BSF, BSP) или 60° (UNF). Визуально это сложно определить без профилометра, но при сомнении лучше использовать эталонный штуцер для проверки посадки.

Проверьте тип уплотнения. Если резьба предназначена для уплотнения по конусу, скорее всего, это дюймовая система (например, UNF с углом 45°). Если уплотнение производится по медной шайбе, то это, как правило, метрическая резьба с плоским торцем.

В сомнительных случаях используйте специализированные измерительные шаблоны или обратитесь к технической документации на конкретную модель УАЗа, так как разные годы выпуска и модификации могут иметь отличия.

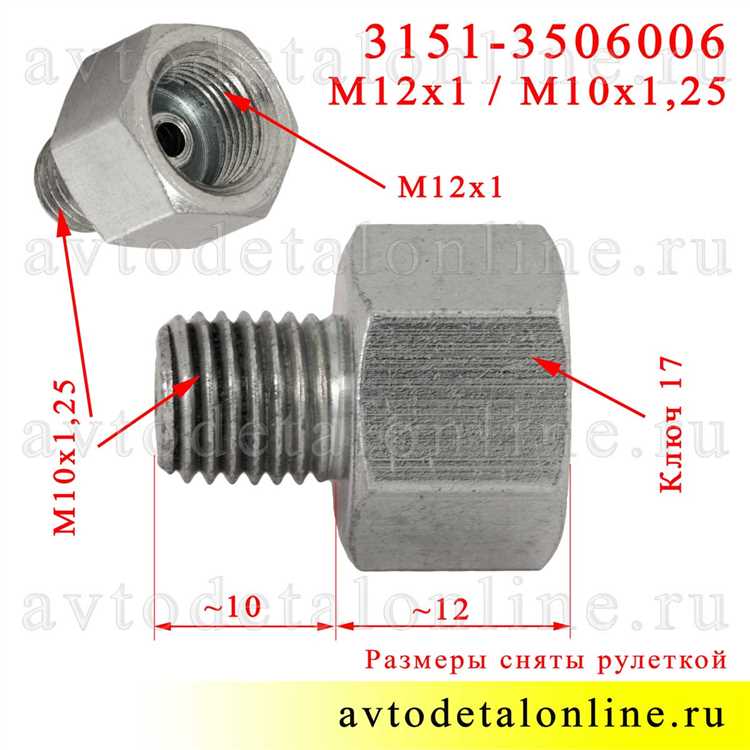

Совместимость штуцеров с различными моделями УАЗ

Выбор штуцера для тройника тормозной системы УАЗ требует учета конкретной модели автомобиля, года выпуска и типа тормозной магистрали. Наиболее часто встречающиеся размеры резьбы штуцеров: М10×1, М12×1 и М14×1. Различия обусловлены как переходами от барабанных к дисковым тормозам, так и модернизацией узлов в разных сериях.

Для УАЗ-469 и ранних версий УАЗ-3151 используется резьба М10×1, соответствующая заводским тройникам с коническим уплотнением. В моделях УАЗ-452 (буханка) до середины 90-х годов также применялись М10×1, но с переходом на двойной обжим могут встречаться штуцеры с метрической резьбой М12×1. УАЗ-3163 «Патриот» с 2005 года оснащается штуцерами М12×1 с плоским уплотнением под шайбу, в редких случаях – М14×1 в задней магистрали.

Установленные тройники тормозной системы могут отличаться даже в пределах одной модели в зависимости от завода-изготовителя и комплектации. При замене компонентов важно сверять тип резьбы не только по документации, но и с помощью замеров. Использование несоответствующего штуцера приводит к потере герметичности или срыву резьбы в корпусе тройника.

Ниже представлены типы резьбовых соединений, применяемых на разных моделях УАЗ:

Для точного подбора штуцера рекомендуется использовать резьбомер или предварительно демонтировать старый элемент для визуального и инструментального сравнения.

Как отличить штуцеры под трубку 6 мм и 8 мм

Штуцеры для тормозной системы УАЗ рассчитаны на работу с металлическими трубками определённого наружного диаметра. Наиболее распространённые размеры – 6 мм и 8 мм. Их различие важно учитывать при сборке, так как неподходящий диаметр приведёт к утечке тормозной жидкости или повреждению резьбы.

Визуальное сравнение: штуцер под трубку 6 мм имеет меньший диаметр заходной части и компактную гайку, тогда как у 8 мм – более массивный корпус и увеличенный внутренний канал. При наложении рядом легко заметить разницу в толщине и резьбовом участке.

Измерение наружного диаметра трубки: с помощью штангенциркуля замерьте конец металлической трубки. Для штуцера под 6 мм значение составит 6,0–6,1 мм, для 8 мм – около 8,0–8,1 мм. Погрешность должна быть минимальной.

Посадочный конус: у штуцеров 6 мм и 8 мм различный угол и глубина посадочного седла. Это критично при использовании с конусными соединениями: при попытке установить 6-мм трубку в 8-мм штуцер уплотнение не произойдёт, даже при затягивании.

Маркировка и резьба: у оригинальных штуцеров часто присутствует маркировка, указывающая размер. Также стоит обратить внимание на резьбовую часть: у 8-мм штуцеров она длиннее и толще. Однако резьба может совпадать (например, М10×1), поэтому ориентироваться нужно именно на диаметр трубки и внутренний канал.

Практическая проверка: вставьте отрезок трубки в штуцер – он должен входить плотно, без люфта. Если трубка 6 мм «болтается» – перед вами штуцер под 8 мм. Если не вставляется – наоборот.

Роль конусной посадки в герметичности соединения

Конусная посадка обеспечивает металлическое обжатие соединяемых элементов, создавая плотный контакт без применения уплотнителей. В тормозной системе УАЗ используется стандарт 45° SAE (иногда обозначается как 3/8″-24 UNF с внутренним конусом), который рассчитан на работу под давлением до 150 атм. Герметичность достигается за счёт совпадения углов сопрягаемых поверхностей и минимального зазора между ними.

При выборе штуцера для тройника важно учитывать точную геометрию посадочного конуса. Даже незначительное расхождение в угле (например, использование штуцера с конусом 37° JIC вместо 45° SAE) приводит к недопустимой утечке тормозной жидкости. Недостаточный прижим вызывает капиллярный подсос воздуха, особенно при температурных колебаниях и вибрациях.

Ключевым параметром является соосность осей тройника и штуцера. При перекосе даже на 1° контактный участок уменьшается, давление распределяется неравномерно, в результате чего образуются микротрещины и разгерметизация. Поэтому использование дешёвых штуцеров с литыми или плохо обработанными посадками недопустимо.

Рекомендуется использовать только штуцеры, изготовленные с допуском по классу точности не ниже IT7, с обработкой конусной поверхности под Ra ≤ 0,8 мкм. При сборке необходимо контролировать момент затяжки – для резьбы 3/8″-24 UNF он составляет 18–22 Н·м. Перетяжка приводит к деформации кромки, а недостаточная затяжка – к утечкам.

Для диагностики утечек в зоне конусной посадки используется метод сухой сборки с последующим нанесением мелкодисперсной мела или пасты-индикатора. При наличии неплотностей по отпечатку легко определить участки неполного прилегания.

Какие материалы штуцеров подходят для тормозной системы

Сталь – основной выбор для УАЗов с повышенными нагрузками. Углеродистая или легированная оцинкованная сталь обеспечивает прочность на разрыв и устойчива к вибрациям. Недостаток – склонность к коррозии при повреждении покрытия. Рекомендуется использовать с медными или алюминиевыми шайбами для герметичности.

Латунь подходит для умеренных условий эксплуатации. Материал устойчив к коррозии, легко обрабатывается, но уступает стали по прочности. Подходит для заднего контура или в системах с умеренным давлением. Не использовать в сочетании с алюминиевыми трубками – риск электрохимической коррозии.

Нержавеющая сталь применяется для тюнинговых или экспортных моделей. Обладает высокой стойкостью к агрессивным средам и механическим нагрузкам. Сложна в обработке, требует точной резьбы и правильного подбора уплотнений. При установке обязательно использование термостойкой смазки для исключения закисания резьбовых соединений.

Алюминий в тормозной системе УАЗ не рекомендуется. Несмотря на малый вес, имеет низкую стойкость к деформации и резьбовому износу. Использование возможно только при аварийных ремонтных работах с последующей заменой.

Рекомендация: для главного тормозного контура использовать стальные оцинкованные штуцеры с метрической резьбой, соответствующей заводским параметрам. Перед установкой проверить качество резьбы и отсутствие микротрещин.

Как измерить длину штуцера для правильного подбора

Для правильного подбора штуцера тормозной системы УАЗ важно точно измерить его длину, чтобы обеспечить надёжное соединение и избежать утечек. Неправильно подобранный штуцер может привести к нарушению работы тормозной системы, снижению безопасности и дополнительным затратам на замену деталей.

Для измерения длины штуцера следуйте следующим шагам:

1. Подготовка инструмента: вам потребуется штангенциркуль или линейка с высокой точностью измерения. Лучше всего использовать штангенциркуль, так как он позволяет измерять с точностью до 0,01 мм.
2. Измерение общей длины штуцера: измерьте расстояние от основания штуцера (от места его соединения с тормозной трубкой) до его конца. Это и будет основная длина штуцера. Убедитесь, что измерение произведено точно, с учётом всех возможных выступающих частей, например, резьбы.
3. Измерение длины резьбы: измерьте длину только резьбовой части штуцера. Это важно для проверки совместимости с другими компонентами тормозной системы, такими как трубки и гайки.
4. Проверка диаметра резьбы: для точности подбора штуцера важно также измерить диаметр резьбы, чтобы он совпал с соответствующим размером на соединяемых частях. Используйте микрометр или резьбомер для точного замера.

После измерений вы получите все данные для выбора штуцера, который подходит для вашей тормозной системы. Убедитесь, что длина и диаметр штуцера соответствуют стандартам и техническим требованиям УАЗ.

Влияние формы торца штуцера на герметичность соединения

Форма торца штуцера напрямую влияет на герметичность соединения в тормозной системе УАЗ. Неправильная геометрия торца может привести к утечке жидкости, что снижает эффективность работы системы и может привести к опасным последствиям.

Основные типы торцевых форм включают:

• Плоский торец – подходит для соединений, где требуется ровная контактная поверхность. Такая форма минимизирует вероятность повреждения уплотнительного кольца, но требует высокого качества обработки для обеспечения герметичности.
• Конусный торец – чаще всего используется для соединений с резьбовыми элементами. Конусная форма обеспечивает дополнительное давление на уплотнитель при затягивании, что улучшает герметичность. Однако при неправильной затяжке конусный торец может привести к перекосам и утечкам.
• Сферический торец – обеспечивает оптимальное распределение давления на уплотнитель, что способствует хорошей герметичности. Сферическая форма особенно эффективна в соединениях с высокими нагрузками, но требует точности в изготовлении.

При выборе формы торца штуцера для тройника тормозной системы важно учитывать следующие факторы:

1. Материал штуцера – мягкие материалы, как бронза или алюминий, требуют более мягкой и ровной формы торца для предотвращения повреждения уплотнителя.
2. Тип уплотнителя – для резиновых и фторопластовых уплотнителей предпочтительны конусные или сферические формы торца, так как они создают лучшее давление на уплотнение.
3. Рабочие условия – в условиях высоких температур и давления конусная форма торца может обеспечить более эффективное уплотнение за счет увеличения площади контакта.

Для обеспечения долговечности и надежности тормозной системы УАЗ важно учитывать точность изготовления торцевой части штуцера. Малейшее отклонение от заданной геометрии может привести к микротрещинам и утечкам, что снизит общую безопасность системы. Тщательная проверка и тестирование каждого элемента на герметичность – ключ к безаварийному функционированию системы тормозов.

Распространённые ошибки при подборе штуцера для тройника

Одна из основных ошибок – неправильный выбор диаметра штуцера. Важно точно соответствовать размеру резьбы и внутреннему диаметру трубки тормозной системы. Неверно подобранный размер может привести к утечке тормозной жидкости или плохому сцеплению элементов.

Другой распространённой ошибкой является использование штуцеров с неподобающим материалом. Тормозная система подвергается высоким температурам и давлениям, и если материал штуцера не соответствует требованиям, это может привести к его деформации или повреждениям. Например, алюминиевые штуцеры не всегда подходят для тяжелых условий эксплуатации, где более предпочтителен нержавеющий металл или бронза.

Ошибки в выборе угла наклона штуцера также могут повлиять на работу системы. Угол наклона должен соответствовать углам тройника и трубок, чтобы избежать изломов и перегибов. Часто из-за неправильного угла трубки тормозной системы подвергаются напряжению, что может привести к быстрому износу или даже отказу системы.

Не стоит забывать и о проверке качества резьбы на штуцере. Некачественная или поврежденная резьба может привести к нарушению герметичности соединения. Это особенно важно, когда речь идет о тройнике тормозной системы, где давление тормозной жидкости играет ключевую роль.

Неправильный выбор типа штуцера (например, с отсутствием уплотнительных колец или неправильной их формой) также может стать причиной утечек жидкости. Уплотнители должны быть высокого качества и соответствовать стандартам для работы с тормозной жидкостью, иначе система будет подвержена загрязнению и потерям давления.

Вопрос-ответ:

Как выбрать штуцер для тройника тормозной системы УАЗ?

При выборе штуцера для тройника тормозной системы УАЗ необходимо учитывать несколько факторов. Важно обратить внимание на диаметр штуцера, материал, из которого он изготовлен, и его совместимость с другими элементами тормозной системы. Штуцер должен быть изготовлен из прочного материала, устойчивого к воздействию тормозной жидкости, например, из стали с защитным покрытием или из алюминия. Также следует учитывать рабочее давление и тип соединения, которое подходит для тройника на вашем УАЗе. При установке важно, чтобы штуцер плотно фиксировался и не был поврежден в процессе эксплуатации.

Какие материалы подходят для штуцеров тормозной системы УАЗ?

Для штуцеров тормозной системы УАЗ подходят материалы, которые устойчивы к воздействию тормозной жидкости и обладают высокой прочностью. Чаще всего используются такие материалы, как сталь с антикоррозийным покрытием (например, никелированная сталь) и алюминий. Стальные штуцеры, как правило, более долговечны и выдерживают более высокие нагрузки, однако алюминиевые модели легче и часто применяются в системах с меньшими требованиями к прочности. Важно, чтобы материал не подвергался коррозии и не ухудшал качество работы тормозной системы.

Как проверить совместимость штуцера с тормозной системой УАЗ?

Чтобы проверить совместимость штуцера с тормозной системой УАЗ, необходимо свериться с техническими характеристиками тройника и штуцера. Важно учитывать диаметр соединений и тип резьбы. УАЗ имеет стандартные размеры соединений, но перед покупкой лучше проверить документацию или проконсультироваться с продавцом. Также нужно убедиться, что штуцер рассчитан на нужное рабочее давление тормозной системы. Если у вас есть сомнения, всегда можно обратиться к специалисту для точного выбора подходящего компонента.

Что делать, если штуцер тормозной системы УАЗ протекает?

Если штуцер тормозной системы УАЗ протекает, первым шагом будет выявление причины утечки. Это может быть повреждение резьбы, некачественное соединение или износ уплотнительных элементов. Важно аккуратно осмотреть соединение, проверить, не повреждены ли уплотнительные кольца или прокладки. Если протечка связана с износом или дефектом самого штуцера, его нужно заменить на новый, соответствующий техническим требованиям вашего автомобиля. Если проблема в соединении, возможно, достаточно просто подтянуть или заменить уплотнительные элементы. В любом случае, такую проблему нельзя оставлять без внимания, так как утечка тормозной жидкости может привести к снижению эффективности тормозной системы и возникновению аварийной ситуации.
