Установка лебедки на УАЗ – практическое решение для повышения проходимости и автономности внедорожника в условиях бездорожья. Выбор конкретной модели зависит от задач: буксировка застрявшего автомобиля, вытягивание самого УАЗа из грязи, работа в экспедиционных условиях. Поэтому необходимо учитывать тяговое усилие, тип привода, габариты и особенности установки.
Для УАЗов весом 1800–2200 кг оптимальным считается тяговое усилие лебедки от 4,5 до 5,5 тонн. Это обеспечивает необходимый запас прочности при вытягивании машины на подъёме или в вязкой грязи. Электрические лебедки на 12В – наиболее распространённый вариант, так как они легко интегрируются с бортовой сетью автомобиля. Однако для интенсивного использования стоит рассмотреть гидравлические модели, обладающие большей устойчивостью к перегреву и нагрузкам.
Важно учитывать габариты барабана и способ крепления. Наиболее удобны лебедки с компактным мотором и съёмным блоком управления, которые позволяют установить устройство в штатный бампер или силовую площадку без доработки кузова. Диаметр и материал троса – отдельный критерий. Синтетический трос предпочтительнее: он легче, безопаснее при обрыве и не ржавеет. Однако требует регулярной промывки от грязи и замены при износе.
Выбор бренда также влияет на надёжность: проверенные производители, такие как Runva, Dragon Winch, ComeUp, предлагают модели с защитой от влаги по стандарту IP67, что критично при использовании в условиях воды и снега. При выборе важно обратить внимание на комплектацию – наличие роликового отвода, пульта управления, монтажной площадки и инструкций для установки именно на УАЗ.
Как рассчитать тяговое усилие лебедки для УАЗа с учетом массы и условий эксплуатации
Для расчета необходимого тягового усилия лебедки важно учитывать снаряжённую массу УАЗа, предполагаемые условия бездорожья и наличие дополнительного снаряжения. Базовое правило: тяговое усилие должно составлять не менее 1,5–2 крат массы полностью загруженного автомобиля.
Если масса УАЗа с оборудованием, пассажирами и грузом достигает 2500 кг, минимальное тяговое усилие должно быть 3750–5000 кг, то есть 8270–11000 фунтов. При частой эксплуатации в глубокой грязи, на склонах свыше 30°, с плотной глиной или снегом, коэффициент лучше увеличить до 2,5. В этом случае тяговое усилие должно составлять около 6250 кг или 13 780 фунтов.
Для автомобилей на шинах низкого давления с пониженной проходимостью рекомендуется сразу ориентироваться на лебедки с усилием от 12000 фунтов и выше, особенно при использовании в связке с шноркелем, лебёдочной платформой и экспедиционным багажником.
При использовании блочной системы тягу можно увеличить вдвое, но это требует дополнительного места и времени на установку. Также стоит учитывать, что пиковые нагрузки, например при рывках или застревании «на мостах», могут превышать расчетные значения на 20–30%, поэтому запас по тяговому усилию обязателен.
Электрические лебедки на 12 В при токах свыше 400 А могут перегреваться. При выборе модели следует учитывать не только номинальное тяговое усилие, но и рабочий цикл (допустимая длительность нагрузки без перегрева), особенно при установке на гражданские УАЗы без усиленной электросистемы.
Оптимальный выбор – лебедка с тягой в 1,8–2,2 раза превышающей полную массу УАЗа, с запасом по нагрузке, защитой от влаги и возможностью работы в грязевой среде.

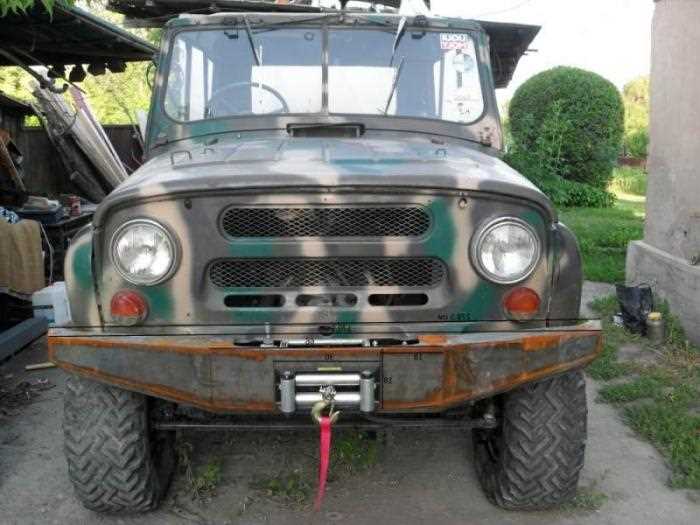

Особенности крепления лебедки на штатный и силовой бампер УАЗа
Крепление лебедки на УАЗ напрямую зависит от типа установленного бампера. Штатный и силовой бамперы имеют принципиальные отличия в прочности, конструкции и наличии монтажных площадок.
- Штатный бампер: не рассчитан на восприятие нагрузок от тягового усилия лебедки. Для установки потребуется отдельная монтажная площадка, которая крепится к раме. Крепление к самому бамперу недопустимо – высокая вероятность деформации и вырыва при нагрузке свыше 2 тонн.
- Рекомендуется использовать лебедки с усилием до 4500 кг, при этом обязательно усиливать лонжероны и использовать распорные втулки внутри лонжеронов, чтобы исключить сминающие нагрузки при натяжении троса.
- Прокладка электропроводки должна осуществляться вне горячих и подвижных узлов. Аккумулятор должен обеспечивать не менее 600 А пускового тока.
- Силовой бампер: конструктивно подготовлен для установки лебедки. Большинство моделей имеют встроенную или съемную монтажную площадку с отверстиями под стандартный размер лебедки (254×114 мм).
- Крепление производится болтами минимум М12 класса прочности не ниже 10.9, обязательно с шайбами увеличенного диаметра. Резьбовые соединения фиксируются резьбовым герметиком или гроверными шайбами.
- Силовой бампер крепится к раме УАЗа через усиливающие кронштейны, равномерно распределяющие тяговую нагрузку. При установке мощных лебедок (свыше 5 тонн усилия) требуется проверка сварных швов на кронштейнах и бампере.
- Обязательно предусмотреть дренаж и вентиляцию монтажной площадки, чтобы исключить коррозию основания и нарушение геометрии крепежных элементов.
Независимо от типа бампера, установка лебедки должна предусматривать легкий доступ к барабану, муфте и электрике. Не допускается перекос при затяжке – монтаж производится в горизонтальной плоскости с обязательной проверкой центровки оси троса относительно направляющей роликов или скобы.
Подбор типа привода лебедки: электрический, гидравлический или механический
Выбор типа привода напрямую зависит от условий эксплуатации УАЗа, доступных ресурсов на борту и предполагаемой частоты использования лебедки.
- Электрический привод – самый популярный вариант для частного использования. Работает от аккумулятора 12 или 24 В. Преимущество – простота установки, отсутствие необходимости вмешательства в силовую систему. Недостаток – ограниченное время непрерывной работы (обычно 3–5 минут), высокая нагрузка на батарею. Оптимален для редких вытаскиваний на бездорожье средней сложности. Рекомендуемая тяговая сила – не менее 1,5 массы автомобиля.
- Гидравлический привод подключается к рулевому или дополнительному гидронасосу. Выигрывает по надежности при длительных нагрузках: может работать десятки минут без перегрева. Требует доработки ГУР или установки отдельного гидроконтурa. Устойчив к воздействию влаги, работает даже при погружении. Рекомендуется для экспедиций и профессионального применения, где возможны затяжные эвакуации. Не подходит при заглушенном двигателе – насос не работает.
- Механический привод реализуется через трансмиссию или раздаточную коробку. Отличается максимальной тягой и полной независимостью от электричества. Сложен в установке: требует синхронизации с коробкой передач и конструкции сцепления. Практичен только при глубокой доработке внедорожника. Используется в соревнованиях и тяжёлых условиях, где отказ электроники критичен.
Для стандартного УАЗа без капитальных переделок оптимален электрический вариант с тяговым усилием от 4 до 5 тонн. При частых поездках в глушь или в условиях высокой влажности стоит рассматривать гидравлические модели. Механический привод – выбор энтузиастов и профи, готовых к комплексной модернизации.
Сравнение стального и синтетического троса для лебедки на УАЗ
Стальной трос диаметром 8–10 мм выдерживает нагрузку до 4–5 тонн, не боится абразивного износа, термостоек, не впитывает влагу. При правильной смазке и хранении срок службы составляет 5–7 лет. Однако при обрыве трос опасен – его энергия растяжения может привести к травмам. Вес троса длиной 30 метров – около 13–15 кг, что увеличивает нагрузку на переднюю часть автомобиля и усложняет установку.
Синтетический трос (например, Dyneema SK75) при равном диаметре выдерживает сопоставимую нагрузку, но весит в 4–5 раз меньше. Он безопасен при разрыве, не накапливает кинетическую энергию, легко укладывается и не травмирует руки. Однако он чувствителен к ультрафиолету, режется на острых кромках, теряет прочность при температуре выше 70°C. Необходим регулярный осмотр на наличие повреждений и просушка после намокания. Средний срок службы – 2–3 года при активной эксплуатации.
Для УАЗов, используемых в экспедициях и тяжелом оффроуде, стальной трос предпочтителен из-за устойчивости к грязи, камням и термическим нагрузкам. В случае участия в спортивных соревнованиях, где важны вес и скорость работы, практичнее синтетика. Рекомендуется установка алюминиевого направляющего окна при использовании синтетического троса во избежание износа волокон.
Как выбрать редуктор и мотор в зависимости от стиля вождения и рельефа
Медленное передвижение по пересечённой местности требует установки лебёдки с редуктором с высоким передаточным числом (от 250:1 и выше) и мотором с высоким крутящим моментом на низких оборотах. Такие лебёдки обеспечивают уверенное натяжение при вытаскивании тяжёлого УАЗа из грязи или подъёме на крутой склон. Оптимальны моторы мощностью от 5.5 до 6.5 л.с. постоянного тока, особенно в герметичном исполнении. Выбор в пользу планетарного редуктора оправдан, если важна компактность и плавность хода.
Быстрое прохождение маршрутов и активный оффроуд требуют более высокой скорости намотки. Подходят редукторы с передаточным числом 150–200:1 и моторы на 6.0–7.2 л.с. Лебёдка должна быстро сматывать трос после преодоления препятствия. Важно наличие эффективного охлаждения мотора: выбирайте модели с встроенными вентиляторами или алюминиевым корпусом для теплоотвода. Если в приоритете скорость, обратите внимание на червячные редукторы – они уступают по тяговому усилию, но выигрывают в контроле и безопасности.
Горная местность требует надёжного удержания нагрузки при выключенном питании. Здесь предпочтительны лебёдки с автоматическим тормозом внутри редуктора. Выбирайте моторы с высоким КПД и малым током потребления при максимальной нагрузке – это снижает риск перегрева при длительной работе на уклоне. Редуктор – только планетарный или комбинированный, с прочными шестернями из закалённой стали.
Песчаные и рыхлые поверхности предъявляют высокие требования к моменту на старте. Подойдут моторы с резким пусковым импульсом и редукторы с передаточным числом не ниже 230:1. Такие комбинации позволяют сразу создать необходимое тяговое усилие, не допуская пробуксовки и перегрева троса. Лучше выбирать моторы с коротким временем выхода на номинальную мощность – это критично при частых циклах «вкл/выкл».
Выбор мотора и редуктора должен учитывать не только мощность, но и реальный сценарий использования. Комбинируйте технические параметры под задачи, а не под маркетинговые обещания.
Выбор системы управления: кнопка в салоне, пульт, радиоуправление
При выборе системы управления лебедки для УАЗа важно учитывать удобство эксплуатации и безопасность. Рассмотрим основные варианты: кнопка в салоне, пульт и радиоуправление.
Кнопка в салоне – наиболее традиционное решение. Она устанавливается внутри автомобиля и используется для управления лебедкой непосредственно водителем. Преимущества: простота и надежность в эксплуатации. Недостаток – ограниченный доступ к управлению из-за фиксированного положения кнопки. При этом установка кнопки не требует значительных затрат и подходит для большинства стандартных моделей лебедок.
Пульт – более гибкий вариант управления. Он позволяет включать и выключать лебедку с расстояния. Обычно используется в моделях, которые предполагают частые маневры в ограниченных пространствах, например, при подъеме с канав или при помощи в тяжелых условиях. Пульт может быть проводным или беспроводным. Проводной пульт удобен для работы в тесных местах, где необходим контроль без отвлечений, в то время как беспроводной пульт предоставляет свободу движений и позволяет работать с лебедкой на большем расстоянии. Однако радиус действия проводного пульта ограничен длиной кабеля, а беспроводной требует регулярной зарядки батарей.
Радиоуправление – наилучший выбор для работы в экстремальных условиях, когда водителю нужно держать дистанцию и избегать прямого воздействия на машину. Это идеальный вариант для сложных ситуаций, таких как использование лебедки на болотистых или опасных участках. Радиоуправление значительно повышает безопасность, но требует от водителя знания особенностей работы с таким устройством и учёта потенциальных помех в радиусе действия.
Итак, для выбора системы управления нужно ориентироваться на частоту и тип использования лебедки. Если предполагается работа в ограниченных пространствах, удобнее использовать пульт с проводом. Для максимальной свободы действий и безопасности в сложных условиях радиоуправление будет наиболее эффективным вариантом. В любом случае важно помнить о надежности выбранной системы управления, чтобы избежать сбоев при критичных ситуациях.

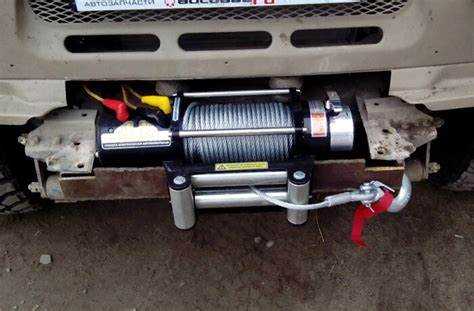

Защита лебедки от влаги, грязи и механических повреждений при установке на УАЗ
Для обеспечения долговечности и надежности лебедки на УАЗ необходимо учитывать риски воздействия влаги, грязи и механических повреждений. Местность, в которой эксплуатируется УАЗ, часто отличается сложными условиями, поэтому защита лебедки должна быть комплексной и многоуровневой.
Первым шагом является выбор места для установки лебедки. Рекомендуется установить лебедку так, чтобы она была защищена от прямого попадания грязи и воды, например, разместив ее за защитным каркасом или в специально предусмотренной нише. Это поможет минимизировать загрязнение и уменьшит износ компонентов.
Одним из эффективных способов защиты является использование герметичных кожухов для лебедки, которые предотвращают попадание влаги и пыли в механизмы. Эти кожухи должны быть сделаны из прочных материалов, устойчивых к абразивному воздействию и химическим веществам, таким как соли и нефтепродукты.
Для защиты от механических повреждений важно выбирать качественные защитные крышки для тягового механизма. Например, чугунные или алюминиевые элементы защитят внутренние части лебедки от ударов и других повреждений при эксплуатации на пересеченной местности.
Особое внимание стоит уделить проводке и кабелям. Прокладка проводов должна быть выполнена с учетом защиты от механического износа, например, с использованием армированных кабелей. Также полезно использовать защитные гофрированные рукава или специальную изоляцию для предотвращения воздействия влаги и грязи на электрические компоненты.
Если лебедка используется в условиях интенсивных нагрузок, стоит рассмотреть установку дополнительных защитных экранов или щитов, которые будут оберегать механизм от ударов камней и других объектов. Такая защита предотвратит повреждения электромеханических элементов и продлит срок службы устройства.
Также необходимо периодически проверять состояние всех защитных элементов и герметичность соединений, чтобы избежать преждевременного выхода из строя лебедки из-за накопления влаги или грязи. Важно помнить, что регулярная профилактика и обслуживание значительно увеличивают эффективность защиты от внешних воздействий.
Как определить оптимальное расположение блока питания и электропроводки
При установке лебедки на УАЗ, правильное расположение блока питания и электропроводки имеет ключевое значение для безопасности и долговечности работы системы. Неоптимальная проводка может привести к перегреву, коротким замыканиям и сбоям в работе лебедки.
Первым шагом при выборе места для блока питания является поиск подходящей точки для монтажа аккумулятора. Он должен располагаться в таком месте, где обеспечена минимальная длина проводов, а также доступ для обслуживания. Обычно блок питания размещают в моторном отсеке, где есть пространство для установки и крепления, а также возможен хороший доступ к аккумулятору.
Не менее важным аспектом является выбор пути прокладки проводки. Провода должны быть проложены вдоль кузова, избегая перегибов и мест с возможным механическим повреждением. Проводка не должна быть подвержена воздействию влаги или грязи, чтобы избежать коррозии и коротких замыканий. Для защиты проводов рекомендуется использовать трубки или оболочки из прочных материалов.
Расположение блока питания должно исключать возможность попадания воды, грязи и пыли. Лучше всего его размещать в защищенном месте, где также есть возможность для монтажа защитных кожухов или крышек, которые предотвратят попадание внешних загрязнителей.
Важно учитывать также нагрузку на проводку. Все кабели должны быть соответствующего сечения в зависимости от мощности лебедки. Недостаточное сечение проводов приведет к перегреву и выходу системы из строя. Для мощных лебедок рекомендуется использовать провода с сечением не менее 6 мм² для питания и 10 мм² для заземления.
Каждый кабель должен быть проложен с учетом минимальных изгибов, а также должен быть надежно зафиксирован, чтобы избежать его натяжения или повреждения в процессе эксплуатации. Все соединения должны быть качественно заизолированы, а места контактов – защищены от коррозии.
Для предотвращения потерь напряжения и улучшения работы лебедки стоит установить отдельный реле и предохранитель. Предохранитель должен соответствовать мощности лебедки, а реле – быть способным выдержать пик тока при запуске устройства.
Вопрос-ответ:
Какая лебедка лучше всего подойдет для установки на УАЗ?
Для УАЗа рекомендуется выбирать лебедки с достаточной мощностью и подходящей нагрузочной способностью. Важно учитывать, что для внедорожных условий УАЗ часто используется лебедка с тяговым усилием от 3,5 до 5 тонн. Также следует обратить внимание на тип привода: электрические лебедки удобны в эксплуатации, но могут потреблять много энергии, а гидравлические — более надежные, но сложнее в установке и обслуживании.
Как правильно выбрать тип лебедки для УАЗ: электрическую или гидравлическую?
Выбор зависит от того, как именно планируется использовать лебедку. Электрическая лебедка проще в установке и более удобна для использования в городских условиях, но при частых высоких нагрузках может перегреваться. Гидравлические лебедки, в свою очередь, более выносливы, они не боятся перегрева и лучше подходят для интенсивного использования, но требуют наличия гидросистемы, что усложняет установку и обслуживание.
Что учитывать при установке лебедки на УАЗ?
При установке лебедки на УАЗ важно учитывать такие факторы, как прочность кузова, расположение лебедки (желательно устанавливать ее на специальную раму или в бампер), а также доступ к источнику питания (для электрической лебедки это аккумулятор, а для гидравлической — гидравлическая система). Необходимо также проверить крепление и надежность крепежных элементов, чтобы избежать поломок в сложных условиях эксплуатации.
Какое тяговое усилие лебедки лучше всего выбрать для УАЗ?
Для УАЗ рекомендуется выбирать лебедку с тяговым усилием от 3,5 до 5 тонн. Это оптимальный диапазон для автомобилей такого типа, позволяющий с легкостью справляться с различными трудными ситуациями в условиях бездорожья. Однако стоит помнить, что для более тяжелых машин или экстремальных условий эксплуатации может потребоваться лебедка с большей тяговой мощностью.
