Установка проставки кардана на автомобилях УАЗ требуется в нескольких случаях, когда стандартная геометрия подвески или углы наклона карданного вала не соответствуют нормам или условиям эксплуатации. Проставки применяются для компенсации изменений в угле работы кардана, что особенно актуально при изменении клиренса или установке большего диаметра колес.
Основная причина установки проставки – это изменение углов работы кардана. При поднятии кузова или замене колес на более крупные возникает необходимость корректировать положение кардана, чтобы избежать его перегрузки и преждевременного износа. В случае с УАЗами, где часто используются модификации подвески для улучшения проходимости, проставки помогают избежать перегибов или неправильных углов наклона, что важно для долгосрочной эксплуатации автомобиля.
Когда необходимо устанавливать проставку: если автомобиль подвергается установке лифтованных подвесок или увеличенных колес, что вызывает изменения в угле наклона карданного вала. Проставка позволяет скорректировать эти углы, обеспечив правильную работу трансмиссии, а также предотвратить повреждения на больших нагрузках.
Другим случаем для установки проставки является замена стандартных элементов подвески на усиленные компоненты, которые требуют дополнительной регулировки для обеспечения безопасной эксплуатации автомобиля на сложных и труднопроходимых участках местности. Правильный выбор и установка проставки помогает избежать вибраций и повреждений на протяжении долгого времени использования.
Определение проблем с углом наклона карданного вала
Основные признаки, свидетельствующие о неправильном угле наклона карданного вала:
- Вибрации на высоких оборотах – если угол наклона вала слишком велик или мал, это вызывает несоосность и, как следствие, вибрации, которые усиливаются на повышенных оборотах.
- Шумы и скрежет – неправильный угол наклона может вызвать дополнительную нагрузку на крестовины кардана, что приводит к образованию посторонних звуков.
- Необычный износ подшипников и крестовин – если угол наклона не соответствует нормам, это ускоряет износ подшипников и крестовин, что может вызвать их повреждение.
- Увеличенный расход топлива – чрезмерное сопротивление в системе из-за неправильного угла наклона может привести к увеличению расхода топлива.
Для определения проблемы с углом наклона карданного вала необходимо выполнить несколько проверок:
- Проверка уровня и состояния карданного вала – измерьте угол наклона вала с помощью угломера. Стандартный угол для большинства автомобилей составляет от 1 до 5 градусов в зависимости от конструкции.
- Оценка состояния крестовин – наличие люфта или повреждений крестовин может свидетельствовать о неправильной угловой нагрузке.
- Проверка крепления вала – неправильная установка или ослабленные крепления могут также привести к изменению угла наклона.
- Использование диагностического оборудования – для точной диагностики рекомендуется использовать специализированные устройства, которые позволяют измерить углы наклона и отклонения в реальном времени.
Если угол наклона превышает допустимые значения, это требует установки проставки кардана. Она помогает корректировать положение вала и вернуть его в рабочее состояние, предотвращая дальнейшее ухудшение работы трансмиссии и других узлов автомобиля.
Как изменения в подвеске влияют на работу кардана
Изменения в подвеске автомобиля напрямую влияют на угол наклона карданного вала и его рабочие характеристики. При увеличении клиренса или установке подвески с регулируемыми элементами возникает необходимость корректировки положения карданного вала. В противном случае, чрезмерный угол наклона может привести к перегрузке крестовины, износу подшипников и даже к поломке кардана.
При увеличении высоты подвески угол работы карданного вала может изменяться на более крутой, что увеличивает нагрузку на элементы трансмиссии. Для компенсации этих изменений часто требуется установка проставок, которые корректируют угол наклона. Это позволяет избежать вибраций и чрезмерных нагрузок на крестовины и другие соединения карданного вала.
Снижение высоты подвески также оказывает влияние на работу кардана, приводя к уменьшению угла наклона и, как следствие, снижению эффективности передачи крутящего момента. В таких случаях важно следить за состоянием крестовин и сальников, так как неправильный угол может вызвать их преждевременный износ.
Дополнительно стоит учитывать, что изменение подвески также влияет на динамические характеристики автомобиля, такие как его устойчивость и управляемость. Эти изменения могут вызвать дополнительные колебания и вибрации, которые передаются через карданный вал, что требует тщательной настройки системы. Неправильная настройка угла наклона может ускорить процесс разрушения подвески, трансмиссии и самого карданного вала.
Таким образом, любые изменения в подвеске должны сопровождаться корректировкой углов работы кардана, иначе можно столкнуться с его поломкой или значительным ухудшением эксплуатационных характеристик автомобиля.

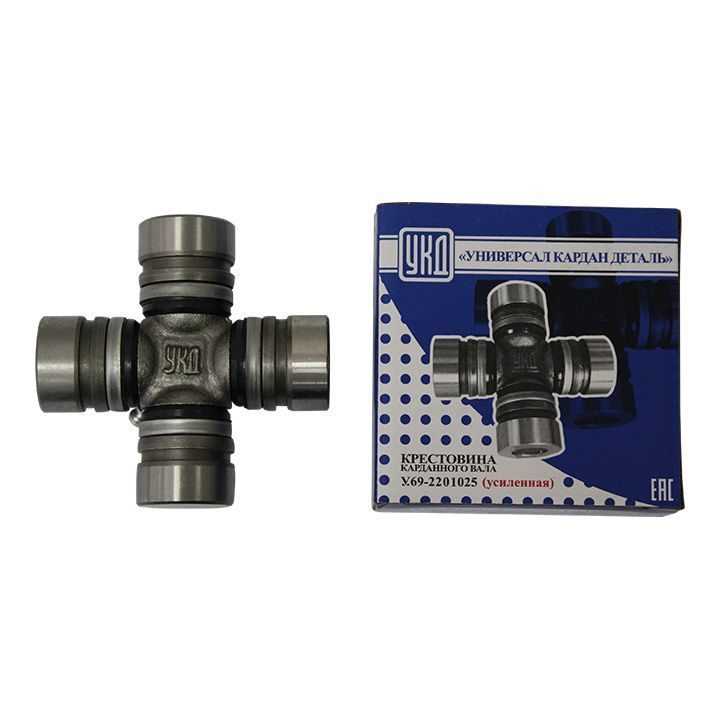

Признаки износа крестовин и необходимость установки проставки
1. Посторонние звуки при движении. При износе крестовин часто появляется характерный стук или скрежет, особенно на неровных дорогах или при разгоне. Звук исходит из области карданного вала и указывает на люфт в крестовине.
2. Вибрации на определенных оборотах. Когда крестовины теряют свою геометрию, это приводит к вибрациям в трансмиссии. Чаще всего они ощущаются при движении на скорости от 60 до 80 км/ч. Эти вибрации могут быть незначительными, но при длительном игнорировании приводят к дальнейшему износу.
3. Увеличенный люфт в крестовине. Проверить люфт можно, если поднять автомобиль и покачать карданный вал. Если крестовина изношена, будет заметен боковой люфт, что может указывать на необходимость ее замены.
4. Износ сальников и утечка смазки. При повреждении крестовины или сальников появляется утечка смазки, что усугубляет ситуацию, ускоряя износ подшипников и других элементов карданного вала.
В случае выявления этих признаков, замена крестовин становится необходимой. Однако, кроме этого, может возникнуть необходимость в установке проставки кардана. Установка проставки требуется, если износ крестовин привел к изменению углового положения карданного вала, что нарушает его правильную работу. Это может происходить при увеличении зазора между фланцами или когда новое расположение крестовины требует дополнительной регулировки угла наклона вала. Проставки помогают восстановить геометрию, обеспечивая правильную передачу крутящего момента и предотвращая вибрации и преждевременный износ других элементов трансмиссии.
Рекомендации: Установка проставки кардана необходима, если после замены крестовин проблема с вибрациями или стуками не исчезла. Также проставку целесообразно устанавливать в случае, если владелец планирует увеличить клиренс автомобиля или установить новый карданный вал, что может повлиять на угловые параметры работы трансмиссии.

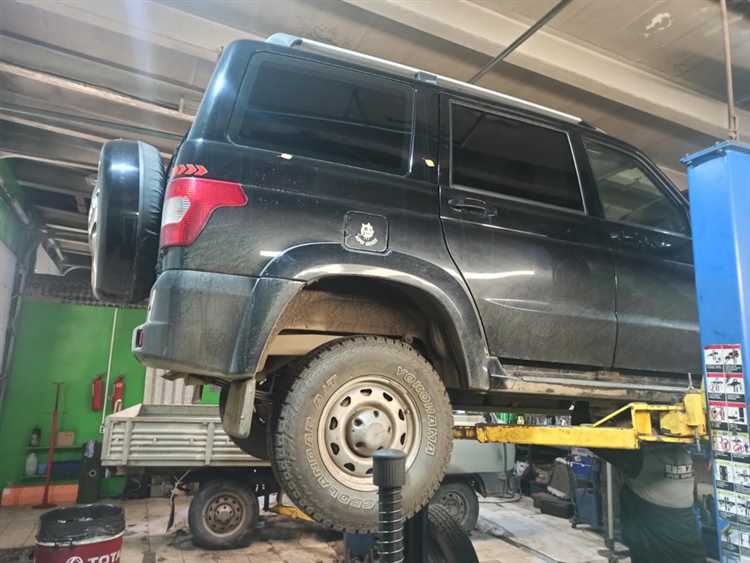

Когда стоит устанавливать проставку при поднятии кузова
Установка проставок при поднятии кузова УАЗ необходима в случае, когда требуется компенсировать изменение угла наклона карданного вала после повышения клиренса. Это позволяет избежать неправильной работы трансмиссии и обеспечить нормальную передачу крутящего момента на оси.
Проставку нужно устанавливать, если при подъеме кузова угол наклона кардана становится слишком большим, что может вызвать вибрации или повышенное износ компонентов трансмиссии. Например, при подъеме кузова на 50 мм или более без установки проставки карданный вал может выйти из рабочей зоны, что приведет к нестабильной работе системы.
Если планируется установка лифт-комплекта, который увеличивает высоту на 30-50 мм, проставку можно не ставить, если угол наклона карданного вала остается в пределах нормы. Однако при подъеме более чем на 50 мм, установка проставки становится обязательной для предотвращения нагрузок на подшипники и уменьшения износа крестовин кардана.
При лифте кузова важно учитывать и другие параметры, такие как длина карданного вала. В некоторых случаях, вместо установки проставки, может понадобиться удлинение вала для компенсации изменений в угле наклона.
В общем случае, если после установки лифт-комплекта наблюдаются вибрации или изменяется звук работы трансмиссии, установка проставки или регулировка углов кардана становится необходимой для обеспечения долговечности и безопасности работы автомобиля.
Риски использования УАЗ без проставки кардана
Отсутствие проставки кардана на УАЗе может вызвать ряд проблем, которые негативно влияют на безопасность и эксплуатационные характеристики автомобиля. Важно учитывать следующие риски:
- Неравномерное распределение нагрузки. Без проставки карданный вал может работать под углом, что приводит к неравномерному распределению нагрузки на компоненты трансмиссии. Это увеличивает износ подшипников, крестовин и самого карданного вала.
- Увеличение нагрузки на трансмиссию. При отсутствии проставки изменяется угол работы карданного вала, что может привести к перегрузке трансмиссии, ускоренному износу дифференциалов и коробки передач.
- Проблемы с передачей мощности. Несоответствующий угол наклона вала ухудшает передачу мощности от двигателя к колесам, снижая эффективность работы трансмиссии. Это может привести к потере тяговых характеристик, особенно на сложных участках пути.
- Увеличение вибраций. Карданный вал без проставки может вызвать чрезмерные вибрации, которые передаются на кузов и органы управления автомобилем. Это не только делает поездку неудобной, но и ускоряет износ других элементов подвески и трансмиссии.
- Риск поломки карданного вала. Рабочие углы, превышающие допустимые значения, увеличивают вероятность поломки крестовины или самого вала. В случае поломки карданного вала на дороге могут возникнуть серьезные проблемы, включая блокировку трансмиссии и потерю управляемости.
- Снижение ресурса других узлов. Повышенная нагрузка на трансмиссию и карданный вал приводит к ускоренному износу других компонентов, таких как ступицы, подшипники и амортизаторы. Это увеличивает затраты на ремонт и обслуживание автомобиля.
Проставки кардана на УАЗе необходимы для оптимизации углов работы вала и снижения механических потерь. Установка проставки позволяет избежать многих из вышеперечисленных рисков и значительно повысить долговечность ключевых узлов автомобиля.

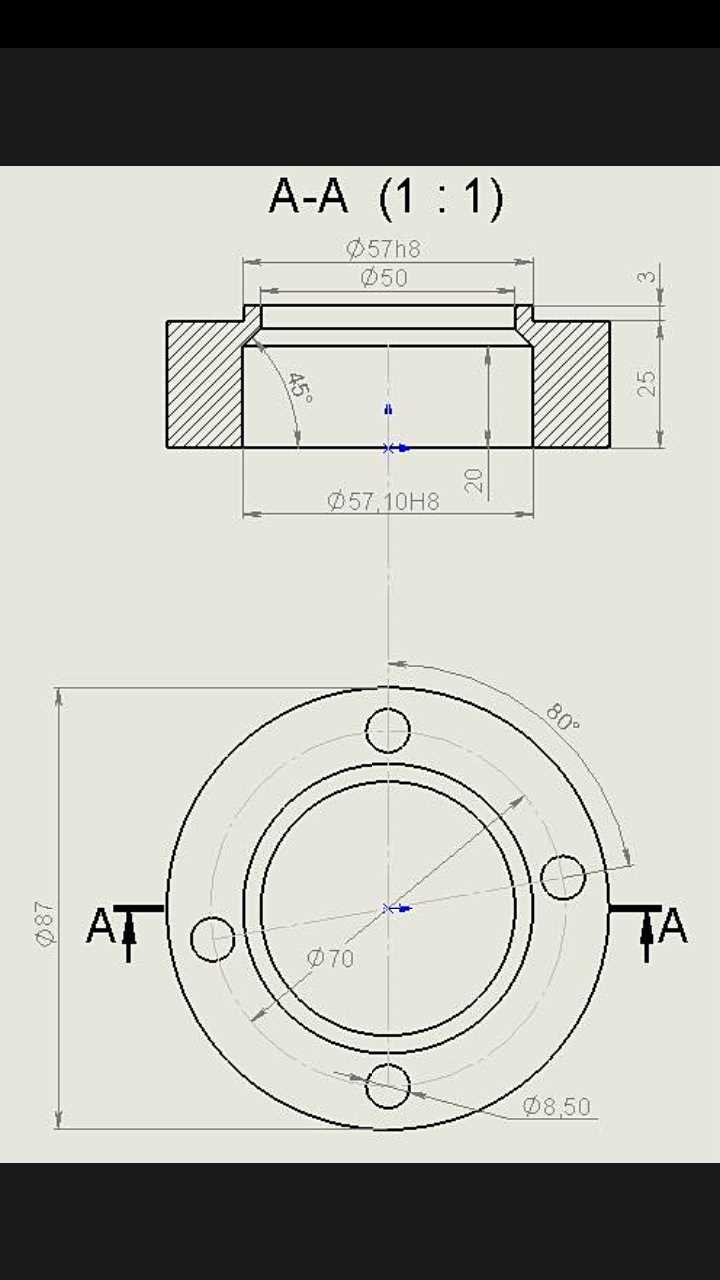

Как правильно выбрать проставку для УАЗ
При выборе проставки для УАЗ необходимо учитывать несколько ключевых факторов, чтобы обеспечить оптимальную работу трансмиссии и минимизировать вероятность повреждений. Проставки устанавливаются для компенсации изменений в геометрии карданного соединения, которые могут возникать после изменения подвески или установки больших колес.
Первым шагом является определение типа подвески и размера колес. Для стандартных УАЗов, оснащенных заводской подвеской, часто достаточно использования проставок толщиной 10-20 мм. Однако для моделей с лифтованной подвеской или увеличенными колесами может потребоваться увеличение толщины проставки до 40-50 мм. Это поможет восстановить нормальный угол наклона кардана, уменьшив нагрузку на его элементы.
Второй важный аспект – материал проставки. Наибольшее распространение получили проставки из стали и алюминия. Стальные проставки более прочные и устойчивые к деформациям, но алюминиевые легче и имеют лучшую коррозионную стойкость. Алюминий подходит для умеренных нагрузок и при условии регулярного обслуживания, тогда как сталь более надежна в экстремальных условиях эксплуатации.
Также стоит обратить внимание на качество изготовления проставки. На рынке есть как качественные, так и низкокачественные модели. Некачественная проставка может привести к повреждению кардана, вибрациям или даже разрыву соединения. Лучше выбирать проставки от проверенных производителей, которые предоставляют гарантии на свою продукцию.
Не менее важным фактором является правильный подбор проставки по диаметру. Измерьте внешний диаметр кардана, чтобы убедиться в точности подбора проставки, соответствующей его размеру. Неправильный диаметр может привести к нестабильной работе карданного соединения и ускоренному износу элементов.
Не стоит игнорировать и регулировку угла наклона. Неправильно подобранная проставка может изменить угол работы кардана, что приведет к его перегрузке. Поэтому рекомендуется делать предварительные расчеты или проконсультироваться с профессионалами, если не уверены в своих силах.
Что влияет на выбор проставки в зависимости от модели УАЗ
Модель автомобиля. УАЗ производит несколько моделей, включая УАЗ-469, УАЗ Патриот и УАЗ Буханка. Каждая модель имеет свои особенности в конструкции карданной передачи, что влияет на тип и размеры проставки. Для УАЗ-469, например, требуются проставки с меньшими размерами из-за различий в угле наклона и длине карданного вала, в то время как для УАЗ Патриот с его модернизированной трансмиссией часто используются более крупные проставки для повышения жесткости и надежности соединений.
Тип трансмиссии. Для моделей с различными типами трансмиссий (механическая или автоматическая) могут потребоваться проставки разной толщины и формы. Например, на УАЗ Патриот с автоматической трансмиссией углы работы карданного вала отличаются от моделей с механической коробкой, что требует выбора проставок с учетом этих различий.
Цель эксплуатации. Если автомобиль используется в условиях бездорожья или для тяжелых нагрузок, выбираются проставки с более высокой прочностью. Для улучшения проходимости и уменьшения угловых нагрузок на соединения в сложных условиях чаще всего устанавливают усиленные проставки. При этом важно учитывать, что чрезмерно жесткие проставки могут привести к дополнительным вибрациям, поэтому необходимо сбалансированно подходить к выбору.
Угол наклона карданного вала. Одним из критических факторов при выборе проставки является угол наклона кардана. Проставки должны подбираться так, чтобы они компенсировали углы наклона, не создавая излишней нагрузки на подшипники и валы. Это особенно важно для автомобилей, которые часто используют полный привод, где углы наклона вала увеличиваются в зависимости от состояния дороги.
Ремонтные работы и модернизация. Если УАЗ был подвергнут модернизации (например, поднят на лифт или установлены более крупные колеса), то выбор проставки также будет зависеть от степени изменений. В таких случаях важно учитывать дополнительную нагрузку на карданный вал и обеспечивать оптимальную длину и угол наклона с помощью соответствующей проставки.
Как установка проставки кардана влияет на работу трансмиссии
Установка проставки кардана на УАЗ служит для компенсации угловых изменений и продления срока службы трансмиссии. Она корректирует геометрию карданного вала, что особенно важно при изменении клиренса или установки лифтованных подвесок. Проставки используются для обеспечения правильного угла наклона карданного вала относительно дифференциала и коробки передач.
Одним из основных эффектов установки проставки является уменьшение нагрузки на крестовины карданного вала. В условиях неправильного угла соединения передача момента может привести к преждевременному износу подшипников и других компонентов трансмиссии. С помощью проставки удается устранить излишнее растяжение или сжатие, что предотвращает разрушение этих деталей.
Кроме того, установка проставки снижает вероятность возникновения вибраций, которые могут быть вызваны неправильной геометрией карданного вала. Это особенно важно на высоких скоростях, где даже небольшие отклонения могут привести к существенным повреждениям или дискомфорту при вождении.
Важно помнить, что выбор проставки должен учитывать параметры подвески и тип трансмиссии. При неправильном расчете можно получить обратный эффект: ухудшение работы трансмиссии и усиление вибраций. Для достижения оптимального результата важно следить за состоянием компонентов после установки и периодически проверять их на износ.
Вопрос-ответ:
Когда нужно устанавливать проставку кардана УАЗ?
Проставку кардана УАЗ устанавливают, когда требуется компенсировать изменения в угле наклона вала, которые могут возникнуть после установки лифтованной подвески. Если после установки лифта углы наклона карданного вала становятся слишком большими, это может вызвать его износ или даже поломку. Установка проставки помогает улучшить угол наклона и уменьшить нагрузку на трансмиссию.
Что произойдет, если не установить проставку кардана УАЗ после лифта?
Если проставку кардана не установить после лифтования, это может привести к излишним нагрузкам на карданный вал, что увеличивает его износ. Со временем это может вызвать повреждения подвески, подшипников и даже коробки передач. В худшем случае, это приведет к поломке карданного вала или других деталей трансмиссии, что значительно усложнит ремонт.
Как понять, что на УАЗ нужно установить проставку кардана?
Признаки, что проставка кардана нужна, включают вибрацию или посторонние шумы при движении, особенно на высоких скоростях. Также, если вы заметили, что после установки лифтованной подвески карданный вал находится под углом, превышающим 10-15 градусов, это также является сигналом для установки проставки. В некоторых случаях может возникнуть недостаточная передача мощности из-за увеличенной нагрузки на трансмиссию.
Можно ли установить проставку кардана УАЗ самостоятельно?
Установить проставку кардана УАЗ можно самостоятельно, если у вас есть базовые навыки работы с автомобилем и необходимое оборудование. Для этого потребуется домкрат, ключи и возможно помощь в поддержке карданного вала. Однако, если вы не уверены в своих силах или не имеете опыта, лучше обратиться к специалистам. Неправильная установка может привести к ухудшению работы трансмиссии.
