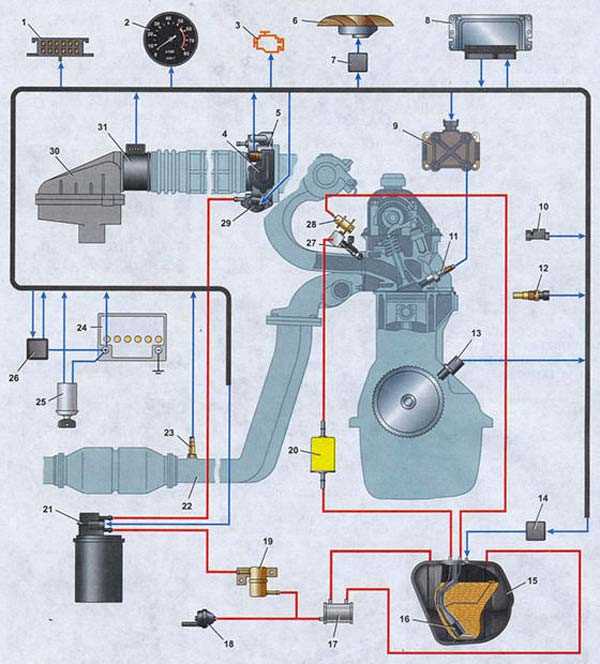

На инжекторной версии ВАЗ 2107 звуковой сигнал питается через монтажный блок и реле, установленное в штатной колодке. Частая проблема – отсутствие звука из-за окисленных контактов, неисправного реле или обрыва проводки на рулевом узле. Проверка начинается с подачи питания напрямую на контакты клаксонов – если звук есть, причина в управляющей цепи.
Реле сигнала чаще всего находится в монтажном блоке типа 2114-3722010. Контакт 85 идет на массу через рулевой контакт, 86 получает «плюс» от замка зажигания. Клеммы 30 и 87 коммутируют питание на сам сигнал. Если кнопка на руле не срабатывает, проверяется контактная группа под кожухом колонки – особенно на наличие подгорания или механического износа.
Для подключения нового клаксона важно учитывать его ток потребления. Стандартные реле выдерживают до 15 А, что достаточно для большинства моделей. При установке двухтонального сигнала или сигналов с компрессором требуется установка дополнительного реле и предохранителя на 20–25 А с прямым подключением от аккумулятора через колодку предохранителей.
Провод от кнопки руля до реле желательно заменить цельным куском, избегая скруток. Все соединения выполняются через обжатые клеммы с термоусадкой. При прокладке провода к клаксоновому узлу соблюдается запас по длине с учетом вибраций и изгибов. Масса подключается к корпусу через болтовое соединение, тщательно зачищенное от краски.

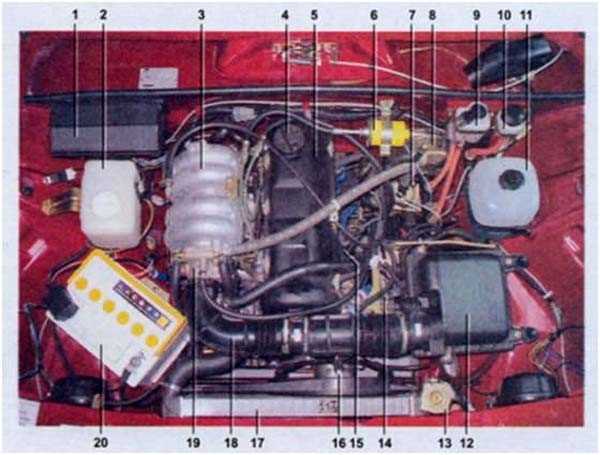

Размещение и доступ к штатному сигналу на инжекторной ВАЗ 2107
Штатный клаксон на инжекторной ВАЗ 2107 установлен с правой стороны за передним бампером, в районе лонжерона. Крепление осуществляется на кронштейне, приваренном к кузову, с использованием гайки М8. Доступ к сигналу возможен как снизу, так и через снятие правого переднего подкрылка.
При осмотре снизу потребуется поднять переднюю часть автомобиля на домкрате и установить упоры. Демонтаж пластикового подкрылка значительно облегчает доступ, особенно при наличии коррозии или закисших крепежей.
Контактная группа сигнала представлена двумя проводами – «+» и массой. На инжекторных версиях ВАЗ 2107 «+» подается через реле, а «масса» замыкается через кнопку на руле. Реле расположено в монтажном блоке под капотом и подписано как «Сигнал» или имеет обозначение К3. Проверка подачи напряжения проводится тестером при нажатии на кнопку сигнала.
При замене или проверке штатного устройства важно учитывать, что сигнал подключен через клеммы типа «мама». Разъёмы могут окисляться, особенно при эксплуатации зимой. Очистка и обработка контактов силиконовой смазкой снижает риск потери контакта.
Типы клаксона, совместимые с инжекторной системой
Инжекторная ВАЗ 2107 требует клаксона, который не создаёт лишней нагрузки на электросеть и легко интегрируется с штатной схемой. Ниже перечислены оптимальные варианты устройств, проверенные на совместимость и надёжность.
- Электромагнитные (тональные) клаксоны 12 В – стандартный выбор для ВАЗ. Подходят Bosch EC6, Hella Black Twin Tone. Рабочий ток до 5 А позволяет подключать напрямую через реле без переделок проводки.
- Универсальные двухтональные – обеспечивают громкость до 110–118 дБ. Рекомендуются модели с сопротивлением не ниже 2 Ом для снижения пускового тока. Важно наличие влагозащиты – IP54 и выше.
- Пневматические клаксоны с компрессором – требуют отдельной линии питания и установки предохранителя на 15–20 А. Их монтаж оправдан при необходимости высокой слышимости, но они несовместимы с заводским реле без модификации.
- Электронные сигналы с управлением от микроконтроллера – редкое решение, но возможно при наличии тюнингованной электроники. Не рекомендуются для штатной схемы инжекторного блока.
Реле обязательно, даже если сигнал потребляет менее 5 А. Подключение напрямую к кнопке может привести к её перегоранию. Рекомендуем использовать штатное реле типа 90.3747 или аналогичное с током коммутирования не менее 30 А.
Проверка исправности штатной проводки и массы
Контакт 85 реле управляется кнопкой клаксона через рулевую колонку. При нажатии сигнала на этом контакте должен появляться минус. Если этого не происходит, проверьте контактную группу под рулем, кольцо скольжения и целостность черно-белого провода от руля до монтажного блока. Замыкание на массу в этом участке приведет к постоянному срабатыванию реле, отсутствие цепи – к полной неработоспособности.
Контакт 87 реле соединен напрямую с клаксоном. При подаче питания на реле этот провод должен передавать 12 В на клемму устройства. Если клаксона не слышно, отсоедините фишку и замерьте напряжение на ней. При наличии питания – неисправен сам сигнал, при отсутствии – проверьте целостность серо-черного провода до реле.
Наконец, масса. Клаксон на 2107 заземлен через корпус. При слабом контакте с кузовом или коррозии соединения может наблюдаться прерывистая работа или полное отсутствие сигнала. Очистите контактную площадку, затяните крепеж. Для проверки надёжности массы подайте минус напрямую от аккумулятора к корпусу клаксона – если он заработает, требуется восстановление штатной массы.

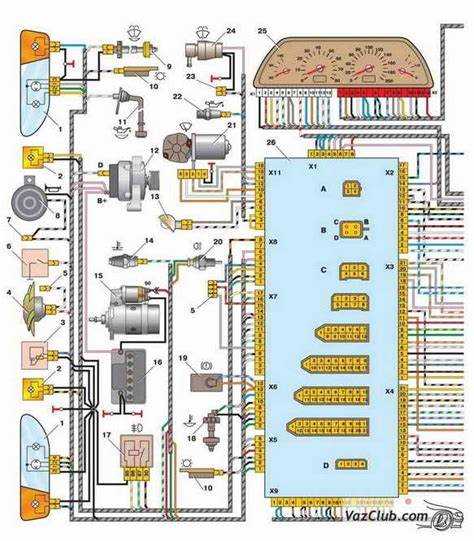

Схема подключения через реле с использованием штатной кнопки
Для подключения клаксона через реле с сохранением штатной кнопки на руле потребуется минимальное вмешательство в проводку. Цель – снизить нагрузку на контакты кнопки и повысить надёжность работы сигнала.
- Реле: 4-контактное, тип 90.3747 или аналогичное (контакты 85, 86, 87, 30).
- Контакт 30 реле подключается к плюсу через предохранитель.
- Минус клаксона идёт на массу кузова.
- Контакт 86 реле подключается на «плюс» через замок зажигания.
- Контакт 85 соединяется со штатной кнопкой сигнала на руле, которая при нажатии замыкает цепь на массу.
Таким образом, при нажатии кнопки сигнал замыкается масса на 85 контакт, катушка реле срабатывает, и питание с 30 подаётся на 87, включая звуковой сигнал. Контакты кнопки не нагружаются током клаксона, а коммутируют только управляющий ток реле.
Важно проложить проводку аккуратно, с использованием гофры и термоусадки, особенно в зоне рулевой колонки. Все соединения желательно пропаивать, исключая скрутки.

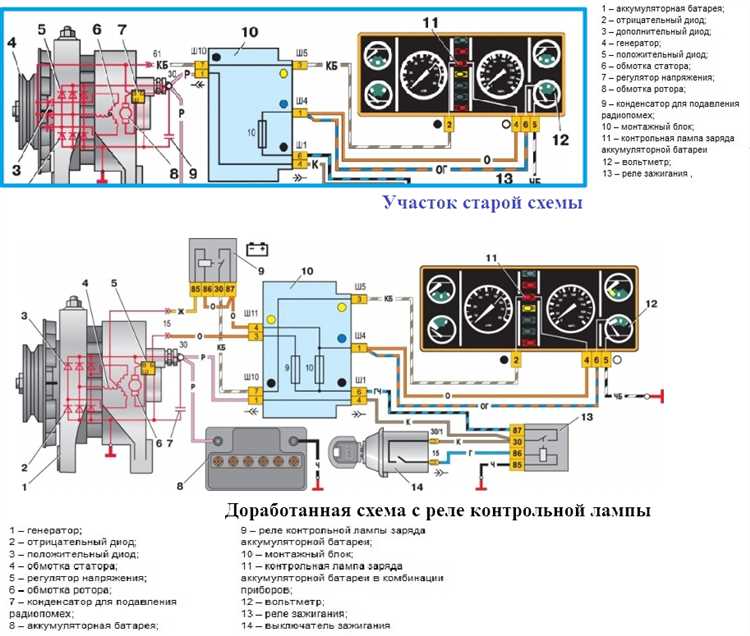

Подключение клаксона напрямую к аккумулятору через реле
Для обеспечения стабильной работы клаксона на инжекторной ВАЗ 2107 рекомендуется подключение через реле напрямую к аккумулятору. Это исключает просадки напряжения и снижает нагрузку на штатную проводку.
Необходимые элементы: реле на 4 контакта (тип 30/85/86/87), провод сечением не менее 1,5 мм², предохранитель 15 А, клеммы, изолента, клаксон.
Схема подключения:
Контакт 30 реле соединяется с плюсовой клеммой аккумулятора через предохранитель. Контакт 87 подаёт питание на клаксон. Контакт 85 подключается к массе (кузову или минусовой клемме АКБ). Контакт 86 – к проводу от кнопки сигнала на руле.
Провод от кнопки сигнала выполняет роль управляющего: при нажатии подаётся минус, срабатывает реле, и на клаксон подаётся питание с аккумулятора через контакт 87.
Проводку следует прокладывать вдали от горячих элементов, с надёжной изоляцией и фиксацией. Все соединения – только через обжатые клеммы или пайку, использование скруток недопустимо.
Клаксон подключается к выходу 87 реле и массе. Если используется два сигнала, они соединяются параллельно. В обязательном порядке ставится предохранитель между АКБ и контактом 30.
Такой способ повышает надёжность, особенно при использовании более мощного клаксона или двойных сигналов.
Защита цепи предохранителем: номинал и место установки
Для защиты цепи клаксона на инжекторной ВАЗ 2107 необходимо правильно выбрать номинал предохранителя и место его установки. Предохранитель защищает проводку от перегрузок и коротких замыканий, предотвращая повреждения компонентов электрической системы автомобиля.
Номинал предохранителя для клаксона зависит от мощности устройства. Для стандартных автомобильных клаксонов, использующих напряжение 12 В, обычно применяется предохранитель на 10 А. Однако, для более мощных моделей клаксона, номинал может быть увеличен до 15 А. Важно не использовать предохранитель с номиналом выше рекомендуемого, чтобы избежать недостаточной защиты.
Предохранитель должен быть установлен в цепь питания клаксона. Обычно его размещают в распределительном блоке предохранителей, который находится в салоне или под капотом автомобиля. Важно, чтобы предохранитель находился как можно ближе к источнику питания клаксона, что минимизирует риск перегрева проводки между источником и устройством.
Если предохранитель устанавливается вручную, рекомендуется использовать защитный корпус для предохранителя, что обеспечит дополнительную изоляцию и предотвратит короткие замыкания. Также следует учитывать, что при установке предохранителя важно правильно выбрать тип: это может быть либо стандартный плавкий предохранитель, либо мини-предохранитель, в зависимости от конструкции блока.
Регулярная проверка состояния предохранителя и замена его при первых признаках повреждений помогут обеспечить бесперебойную работу клаксона и избежать возникновения неполадок в электрической цепи автомобиля.
Диагностика неисправностей при отсутствии звука после подключения
Также стоит проверить предохранитель, отвечающий за питание клаксона. Низкое сопротивление или перегоревший предохранитель приведут к отсутствию тока на клаксоне, что вызовет отсутствие звука. Если предохранитель в порядке, следует проверить проводку на наличие повреждений или коротких замыканий, особенно в местах, где проводка подвергается механическим повреждениям.
Немаловажным элементом является контроль работы кнопки включения клаксона. При неисправности кнопки, сигнал не будет передаваться в цепь. Проверка кнопки сводится к проверке контактов на наличие обрывов или коррозии. Если кнопка не работает, её следует заменить или очистить.
В случае, если все элементы в порядке, а звук всё равно не появляется, рекомендуется проверка земли. Плохой контакт на кузове или недостаточное заземление может нарушить работу клаксона. Проверка заземляющего проводника и его креплений на чистоту и надежность контакта поможет выявить проблему.
Установка дополнительной кнопки для альтернативного сигнала
Для установки дополнительной кнопки, которая будет активировать альтернативный сигнал (например, клаксон с другими характеристиками или функциями), потребуется выполнить несколько шагов. Процесс включает выбор подходящего места для кнопки, подключение проводки и настройку схемы подключения.
1. Выбор места для кнопки: Обычно дополнительная кнопка устанавливается в районе руля, на центральной консоли или на панели, удобной для водителя. Учитывайте, что место должно обеспечивать комфортное и быстрое нажатие кнопки, не отвлекая от вождения.
2. Проводка: Для подключения кнопки потребуется дополнительный провод, который будет соединять кнопку с сигналом и источником питания. Рекомендуется использовать провод сечением не менее 0,5 мм², чтобы избежать перегрева и потери мощности сигнала.
3. Подключение кнопки: Кнопка должна быть подключена параллельно основной системе клаксона, чтобы обе кнопки могли функционировать независимо. При этом важно правильно подключить плюсовую и минусовую линии, избегая коротких замыканий.
4. Интерфейс с электроникой: Если на автомобиле установлена инжекторная система, то важно учитывать, что сигнал может потребовать дополнительных компонентов, таких как реле или предохранители, для предотвращения перегрузки системы.
5. Тестирование: После установки проверьте работу кнопки и сигнала. Убедитесь, что кнопка реагирует на нажатие и правильно активирует дополнительный сигнал. Важно проверить работоспособность всех элементов системы, чтобы избежать сбоев в будущем.
Вопрос-ответ:
Как подключить клаксон на инжекторном ВАЗ 2107?
Для подключения клаксона на инжекторном ВАЗ 2107 необходимо выполнить несколько шагов. Сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем найдите проводку, идущую от блока управления сигналом, и определите, где она подключена к клаксону. Если проводки не хватает или она повреждена, потребуется прокачать новый провод от клаксона до блока управления. Подключите клемму на корпус клаксона и на проводку, соединяющую его с электросистемой. После этого подключите аккумулятор и проверьте работу клаксона. Если клаксон не срабатывает, проверьте соединения и исправность самой детали.
Какой провод нужно подключить для работы клаксона на ВАЗ 2107 инжектор?
Для работы клаксона на ВАЗ 2107 инжектор необходимо подключить провод, который идет от управляющего блока (в некоторых моделях это блок реле) к самой электрической части клаксона. Обычно это провод с напряжением 12 В, который проходит через реле клаксона. Если проводка повреждена или соединения не плотные, может возникнуть неисправность. Рекомендуется использовать качественные провода и надежные соединения для обеспечения стабильной работы клаксона.
Можно ли установить клаксон с другим напряжением на ВАЗ 2107 инжектор?
Установка клаксона с другим напряжением на ВАЗ 2107 инжектор возможна, но необходимо учитывать особенности работы электросистемы автомобиля. Обычно на таких моделях используется клаксон с напряжением 12 В. Установка клаксона на 24 В или другого напряжения потребует дополнительной настройки или установки реле, соответствующего новому устройству. Также важно, чтобы новый клаксон имел подходящий размер и крепление для установки в штатное место.
Как проверить исправность клаксона на ВАЗ 2107 инжектор?
Для проверки исправности клаксона на ВАЗ 2107 инжектор, первым делом необходимо проверить его питание. С помощью мультиметра измерьте напряжение на проводах клаксона, когда зажигание включено. Если напряжение есть, но клаксон не срабатывает, возможно, сам клаксон вышел из строя. Также следует проверить реле и проводку, которые могут быть причиной неисправности. Если все элементы в порядке, но клаксон не работает, скорее всего, его нужно заменить.
Можно ли установить два клаксона на ВАЗ 2107 инжектор?
Установка двух клаксонов на ВАЗ 2107 инжектор возможна, но для этого потребуется провести ряд изменений в проводке и установке. Нужно будет использовать реле, которое обеспечит питание обоих клаксонов, а также прокачать дополнительные провода для подключения второго устройства. При этом важно учитывать, что мощность аккумулятора и системы электроснабжения не должны быть перегружены. Также следует выбрать такие клаксоны, которые по громкости и типу звука будут совместимы друг с другом.
Как подключить клаксон на инжекторном ВАЗ 2107?
Для подключения клаксона на инжекторном ВАЗ 2107 потребуется следующее оборудование: сам клаксон, проводка и реле. Начать нужно с выбора места для установки самого клаксона. Обычно его монтируют в подкапотном пространстве, на специальной площадке. Затем соединяются провода от клаксона с реле, а реле, в свою очередь, подключается к источнику питания и проводке автомобиля. Особое внимание стоит уделить правильной установке предохранителя в цепь, чтобы избежать короткого замыкания и повреждения электросистемы.
Какие трудности могут возникнуть при подключении клаксона на ВАЗ 2107 с инжекторным двигателем?
При подключении клаксона на ВАЗ 2107 с инжекторным двигателем могут возникнуть несколько проблем. Во-первых, важно учесть, что на инжекторных моделях может быть более сложная схема электросистемы, в том числе дополнительные блоки управления. Это может потребовать использования реле с определёнными характеристиками. Во-вторых, неправильно выбранное место для установки клаксона может привести к плохому его звучанию из-за недостаточного пространства или блокировки звуковой волны. Также стоит проверить наличие подходящих мест для монтажа реле, так как в некоторых случаях приходится доработать проводку или использовать дополнительные элементы для правильной работы устройства.
