Штатная антенна ВАЗ 2110 нередко выходит из строя из-за окисления контактов, повреждений кабеля или механических поломок крепления. Это напрямую влияет на качество приёма радиосигнала. Проблему можно решить самостоятельно, не прибегая к услугам автосервиса, при условии понимания базовых электромонтажных операций и наличия необходимых инструментов.
Оригинальная антенна на ВАЗ 2110 обычно расположена на переднем правом крыле. Для замены потребуется доступ к внутренней части крыла, что делает процедуру немного трудоёмкой. Чтобы демонтировать старую антенну, понадобится ключ на 10 мм для откручивания крепёжной гайки, а также крестовая отвёртка для снятия облицовки панели и элементов внутренней обшивки.
Рекомендуется использовать антенну с усилителем, особенно если автомобиль эксплуатируется в условиях слабого сигнала. При выборе новой модели обращайте внимание на тип разъёма: для подключения к штатной магнитоле нужен стандартный DIN-разъём. Не менее важно, чтобы длина коаксиального кабеля соответствовала расстоянию от крыла до головного устройства, иначе потребуется удлинитель, что снижает качество сигнала.
После демонтажа старой антенны важно тщательно зачистить место установки от ржавчины и грязи. Новый узел устанавливается в обратном порядке с обязательной проверкой контактов на целостность и плотность соединений. Дополнительно рекомендуется обработать соединения токопроводящей смазкой, чтобы предотвратить повторное окисление.
Как определить неисправность антенны на ВАЗ 2110
Проверьте уровень сигнала на разных радиостанциях. Если все станции принимаются с шумами или полностью отсутствуют, вероятна проблема с антенной или её подключением.
Оцените физическое состояние антенны. Сломанный или погнутый шток, повреждённое основание или коррозия на креплении указывают на необходимость замены.
Осмотрите разъём подключения антенны к магнитоле. Ослабленные контакты, окисление или повреждённая изоляция кабеля приводят к потере сигнала.
Проведите замер сопротивления мультиметром. Для исправной пассивной антенны сопротивление между центральным контактом штекера и её корпусом должно быть близко к нулю. Если сопротивление бесконечное – обрыв внутри кабеля или антенны.
Проверьте питание, если установлена активная антенна. Отсутствие 12В на кабеле питания говорит о неисправности проводки или блока усилителя.
Подключите заведомо исправную антенну. Если при этом приём улучшается – штатная антенна требует замены.
Выбор подходящей антенны для замены на ВАЗ 2110
Для ВАЗ 2110 оптимально использовать антенну с длиной штыря от 40 до 80 см, обеспечивающую уверенный приём в городских и пригородных условиях. Заводская антенна устанавливается на заднюю часть крыши, поэтому при выборе новой важно учитывать тип крепления – предпочтение следует отдать моделям с угловым основанием под заводское отверстие диаметром 16 мм.
Лучше избегать скрытых антенн, монтируемых в салоне, так как они уступают по качеству приёма традиционным наружным. Надёжный вариант – штыревая антенна с усилителем питания 12В, подключаемым к штатной проводке через замок зажигания. Это исключает разряд аккумулятора при длительной стоянке.
Известные производители, такие как Bosch, Calearo и Триада, предлагают модели, совместимые с ВАЗ 2110. Обратить внимание стоит на антенны с влагозащитой и антикоррозийным покрытием основания – крыша в этом месте подвержена образованию ржавчины.
Резьба крепления у большинства антенн – М5 или М6. Перед покупкой желательно измерить диаметр штатного болта или уточнить в инструкции. Также важен угол наклона: некоторые модели регулируются вручную, что удобно при парковке в гараже или мойке автомобиля.
Необходимые инструменты для демонтажа и установки антенны
Для замены антенны на ВАЗ 2110 потребуются следующие инструменты и принадлежности:
- Крестовая отвертка – для откручивания внутренних креплений, если антенна установлена на крыше или задней стойке.
- Ключ на 10 – используется для откручивания крепежных гаек, особенно если антенна зафиксирована на кузове изнутри.
- Шестигранник (обычно на 5 мм) – необходим в случае, если антенна зафиксирована винтом с внутренним шестигранником.
- Пассатижи с тонкими губками – для аккуратного снятия разъема кабеля без повреждения контактов.
- Диэлектрическая отвертка – при наличии электропитания у антенны, например, если используется активная модель с усилителем.
- Антикоррозийная смазка – применяется при установке новой антенны для предотвращения окисления контактов и резьбовых соединений.
- Изолента или термоусадочная трубка – для герметизации соединений после установки, особенно если антенна располагается снаружи.
Перед началом работы рекомендуется отключить аккумулятор, если антенна имеет питание для встроенного усилителя.
Пошаговый демонтаж старой антенны с крыши или крыла
Перед началом отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания при демонтаже.
Если антенна установлена на крыше:
1. Снимите обшивку потолка в районе задней части салона. Для этого аккуратно отстегните пластиковые крепления и потяните обшивку вниз.
2. Найдите гайку крепления антенны с внутренней стороны крыши. Обычно используется пластиковая или металлическая гайка на 22 мм.
3. Используя головку подходящего размера с удлинителем, аккуратно открутите гайку, придерживая антенну снаружи рукой.
4. Осторожно вытяните антенну наружу. Обратите внимание на состояние уплотнителя – если он повреждён, потребуется замена.
Если антенна установлена на переднем крыле:
1. Откройте капот и отсоедините внутреннюю подкрылку, удерживаемую саморезами или пластиковыми пистонами.
2. Найдите основание антенны с внутренней стороны крыла. Там будет фиксирующая гайка и провод антенны, уходящий в салон.
3. Открутите гайку ключом на 17, при необходимости удерживая корпус антенны снаружи. В местах с коррозией используйте проникающую смазку.
4. Освободите провод от креплений и протяните его наружу вместе с антенной.
После демонтажа убедитесь, что посадочное место не имеет следов ржавчины. При необходимости зачистите металл и обработайте антикоррозийным составом.
Как разобрать потолочную обшивку для доступа к антенному кабелю
Отключите аккумулятор, чтобы избежать короткого замыкания при работе с электропроводкой. Снимите плафон освещения, поддев его плоской отвёрткой с защёлок. Открутите саморезы, фиксирующие его корпус, и аккуратно отсоедините разъём питания.
Снимите уплотнители дверей по периметру, начиная с передних дверей. Это освободит край обшивки, позволяя её приподнять. Далее выкрутите саморезы крепления солнцезащитных козырьков и держателей ручек над дверями. Отсоедините пластиковые заглушки и аккуратно снимите ручки, не повредив крепёжные клипсы.
Подденьте края потолочной обшивки пластиковым шпателем в районе передних стоек. При наличии штатного люка снимите декоративную рамку и открутите крепления обшивки вокруг него. Обшивка удерживается пластиковыми клипсами и может быть осторожно отсоединена, начиная с передней части.
После отсоединения всех точек крепления слегка опустите обшивку, чтобы получить доступ к антенной проводке. Кабель антенны проходит от задней части крыши вдоль потолка к передней стойке. Осмотрите его состояние, при необходимости замените изоляцию и проверьте надёжность соединений.

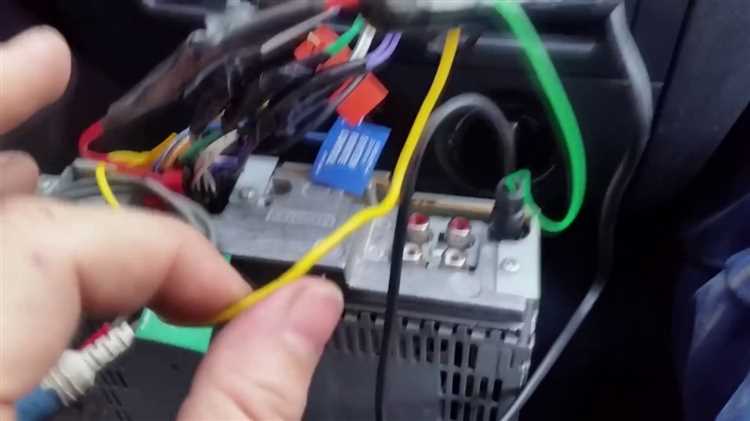

Подключение новой антенны к штатной магнитоле
Перед подключением убедитесь, что штекер новой антенны совместим с разъёмом на магнитоле. На ВАЗ 2110 штатно используется разъём типа DIN. Если у новой антенны штекер типа ISO, потребуется переходник ISO–DIN.
Отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Демонтируйте центральную консоль и извлеките магнитолу, аккуратно отсоединив все разъёмы. Найдите антенное гнездо на корпусе – оно расположено на задней панели и подписано как «ANT».
Вставьте штекер антенны до упора. При использовании активной антенны подсоедините управляющий провод (обычно синего цвета) к выходу питания антенны на магнитоле – маркируется как «ANT CONT» или «REMOTE». Напряжение на этом контакте появляется при включении магнитолы.
Убедитесь в надёжности всех соединений. Не допускайте провисания провода – закрепите кабель хомутами вдоль штатной проводки, избегая острых углов и подвижных элементов. После подключения проверьте качество сигнала на нескольких радиостанциях. Если уровень приёма нестабилен, проверьте качество массы антенны и плотность посадки штекера в разъёме.
Герметизация отверстия и защита от протечек после установки
После установки новой антенны на ВАЗ 2110 необходимо обеспечить полную герметичность отверстия в крыше, чтобы избежать проникновения воды в салон и коррозии металла.
- Перед нанесением герметика тщательно обезжирьте поверхность вокруг отверстия с помощью изопропилового спирта или ацетона. Это обеспечит надёжное сцепление состава с металлом и лакокрасочным покрытием.
- Используйте только автомобильный полиуретановый герметик или герметик на основе MS-полимеров – они устойчивы к перепадам температур и ультрафиолету, не теряют эластичность со временем.
- Наносите герметик по периметру посадочного места антенны сплошным кольцом толщиной около 3 мм. Избегайте пропусков и разрывов в слое.
- После установки антенны аккуратно прижмите её основание к крыше и удалите излишки герметика пластиковым шпателем до его застывания.
- Дайте герметику полимеризоваться не менее 24 часов при температуре от +10°C. В этот период не допускайте попадания влаги на участок установки.
Дополнительно рекомендуется обработать внутреннюю сторону отверстия антикоррозийным составом или мастикой, особенно если при демонтаже старой антенны был повреждён лакокрасочный слой. Это предотвратит развитие ржавчины в зоне контакта с влагой.
Проверка приёма сигнала и устранение возможных помех
После замены антенны на ВАЗ 2110 важно тщательно проверить качество приёма радиосигнала. Низкое качество сигнала или его полное отсутствие может быть связано не только с неисправностью антенны, но и с внешними помехами или неправильной установкой оборудования.
Для начала подключите радио и проверьте приём на различных частотах. Если сигнал прерывается или звучит с помехами, проверьте соединения. Отсутствие стабильного контакта может быть причиной плохого приёма. Убедитесь, что кабель антенны надежно подключен к разъему на автомобиле и не имеет повреждений.
Если проблемы с приёмом остаются, следует обратить внимание на состояние антенны. Для этого осмотрите её на наличие механических повреждений или загрязнений, которые могут влиять на качество сигнала. Часто даже небольшие трещины или изломы могут привести к значительным помехам.
Проверьте расположение антенны. Если она была установлена слишком близко к металлическим частям автомобиля или другим электронным компонентам, это может вызвать электромагнитные помехи. Переместите антенну в другое место, если это возможно, или установите экран, который будет защищать антенну от воздействия внешних помех.
Иногда проблему могут создавать другие устройства автомобиля, такие как сигнализация, блоки питания или даже работающий двигатель. В этом случае рекомендуется проверить наличие помех с помощью радиоприёмника, подключенного к антенне в процессе работы автомобиля. Для устранения помех можно использовать фильтры или экраны, которые минимизируют их влияние на приём сигнала.
Если после всех проверок и корректировок проблемы с приёмом сохраняются, возможно, дело в несовместимости антенны с вашим автомобилем. В этом случае стоит рассмотреть установку антенны, рекомендованной производителем для ВАЗ 2110, или консультацию со специалистом.
Вопрос-ответ:
Как заменить антенну на ВАЗ 2110 своими руками?
Замена антенны на ВАЗ 2110 — это довольно простая процедура, которую можно выполнить самостоятельно. Для начала необходимо отключить питание, чтобы избежать короткого замыкания. Затем аккуратно снимаем старую антенну, открутив крепежные элементы. Устанавливаем новую антенну, правильно подключив ее к разъему и закрепив на месте. При необходимости, можно использовать герметик для улучшения герметичности. Завершаем процесс проверкой работы антенны.
Какие инструменты нужны для замены антенны на ВАЗ 2110?
Для замены антенны на ВАЗ 2110 понадобятся несколько инструментов: отвертка, ключи (в зависимости от крепежа), а также возможно – ножницы или нож для подрезки провода, если антенна не соответствует стандартной длине. Также может понадобиться герметик, если требуется дополнительная защита от воды.
Можно ли заменить антенну на ВАЗ 2110, не снимая обшивку?
Да, в большинстве случаев замена антенны на ВАЗ 2110 не требует снятия обшивки. Однако, если антенна установлена в труднодоступном месте, придется немного подкорректировать обшивку, чтобы добраться до крепежных элементов. Важно быть аккуратным, чтобы не повредить пластиковые детали и не повредить проводку.
Какую антенну лучше выбрать для ВАЗ 2110?
Для ВАЗ 2110 лучше всего подойдут антенны с качественным приемом сигнала и хорошей устойчивостью к внешним условиям. Можно выбрать как оригинальную, так и универсальную антенну. Многие владельцы предпочитают антенны с усилением, что улучшает качество приема радиосигнала. Также стоит учитывать, что современные антенны могут быть как металлическими, так и пластиковыми, каждая из которых имеет свои плюсы и минусы.
Как проверить работу новой антенны на ВАЗ 2110 после установки?
После установки новой антенны на ВАЗ 2110, нужно проверить ее работоспособность. Для этого включите радио и убедитесь, что сигнал принимается стабильно. Если качество сигнала ухудшилось или его нет вовсе, стоит проверить правильность подключения антенны, а также провести осмотр кабелей на наличие повреждений. Также можно попробовать настроить радио на разные частоты, чтобы убедиться, что антенна работает на всех диапазонах.
Как правильно заменить антенну на ВАЗ 2110 своими руками?
Для замены антенны на ВАЗ 2110 нужно выполнить несколько шагов. Сначала необходимо снять старую антенну, аккуратно открутив крепежные элементы. Далее нужно установить новую антенну в соответствующее место и закрепить ее с помощью болтов или винтов. Если новая антенна предназначена для подключения к проводке автомобиля, важно точно подключить все контакты, чтобы сигнал не ухудшался. Завершив монтаж, проверяйте работоспособность антенны, включив радио.
Можно ли заменить антенну на ВАЗ 2110 без помощи специалистов?
Да, замену антенны на ВАЗ 2110 можно выполнить самостоятельно, если у вас есть базовые навыки работы с автомобилем. Важно следить за аккуратностью при снятии старой антенны и правильностью подключения новой. Рекомендуется заранее приобрести подходящую модель антенны для вашей машины и подготовить все необходимые инструменты — отвертку, гаечный ключ и, возможно, плоскогубцы. Если вы не уверены в своих силах, лучше проконсультироваться с мастером, но в целом это довольно простая процедура.
