Бензонасос на инжекторной ВАЗ 2107 устанавливается внутри топливного бака и обеспечивает подачу топлива под давлением около 3 атмосферы. При его неисправности мотор не запускается или работает с перебоями. Характерный признак – отсутствие характерного гула насоса при включении зажигания.
На «семёрке» с инжектором используется электробензонасос, рассчитанный на длительную непрерывную работу. Однако качество топлива, загрязнения в баке и возраст автомобиля снижают его ресурс. Практически у всех насосов к пробегу в 100–120 тысяч километров возникают проблемы с производительностью и давлением.
Замена возможна без демонтажа бака – через лючок под задним сиденьем. Для доступа понадобится ключ на 10, плоская отвёртка и шланговый съёмник. Перед началом работ необходимо отключить «массу» и сбросить давление в топливной рампе, открутив клапан и подставив тряпку для сбора остатков бензина.
Рекомендуется устанавливать оригинальные насосы или проверенные аналоги с производительностью не менее 100 л/ч и номинальным давлением 3 бара. При установке важно проверить состояние фильтра-сетки, заменить уплотнительное кольцо и проконтролировать герметичность соединений. Несоблюдение этих моментов приводит к повторному ремонту уже через несколько недель.
Как определить неисправность бензонасоса на инжекторной ВАЗ 2107
Перед запуском двигателя включите зажигание и прислушайтесь – в течение 2–3 секунд должен быть слышен характерный гул работающего бензонасоса. Его отсутствие указывает на возможный обрыв цепи питания или неисправность самого насоса.
Проверьте давление топлива в рампе. Для этого подключите манометр к штуцеру топливной рейки. Исправный насос обеспечивает давление около 3 бар. Значение ниже 2,5 бар говорит о засорении фильтра, обратного клапана или износе насосного узла.
При запуске двигатель может долго прокручиваться стартером или сразу глохнуть. Это часто сопровождается «провалами» при резком нажатии на газ, особенно на горячем моторе. Такие признаки характерны для умирающего насоса, который не может создать достаточного давления при нагрузке.
После длительной стоянки обратите внимание на запуск. Если мотор заводится только после нескольких попыток, возможна потеря давления из-за неисправности обратного клапана в насосе.
Подключите мультиметр к разъёму питания бензонасоса. При включенном зажигании на одном из контактов должно быть напряжение около 12 В. Если питание есть, а насос не работает – проблема в самом агрегате. Отсутствие напряжения требует проверки реле, предохранителя и цепи управления с ЭБУ.
Наконец, осмотрите фильтр грубой очистки, расположенный внутри модуля насоса. Его сильное загрязнение затрудняет подачу топлива, перегружая насос и вызывая перегрев, что часто приводит к выходу из строя.
Где находится бензонасос на инжекторной версии ВАЗ 2107

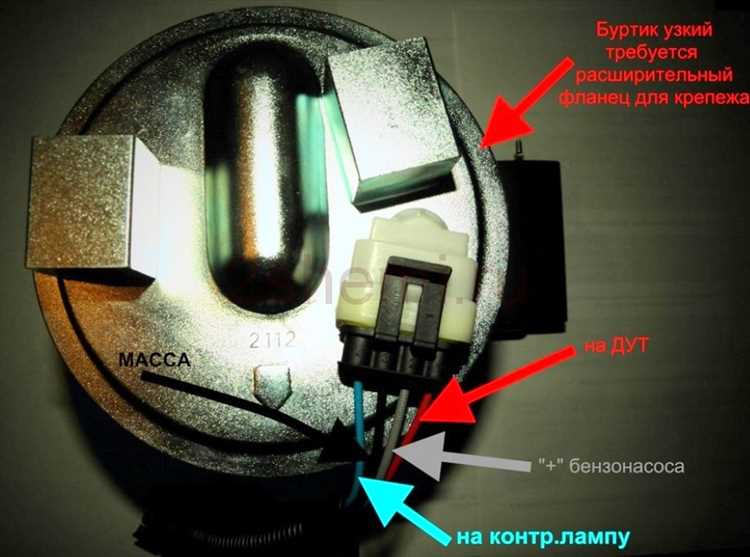

На инжекторном ВАЗ 2107 бензонасос расположен внутри топливного бака. Он представляет собой погружной электронасос, объединённый с модулем, включающим сетчатый фильтр и датчик уровня топлива. Такая компоновка обеспечивает стабильное давление в системе подачи топлива и исключает необходимость использования внешнего насоса, как на карбюраторных версиях.
Доступ к бензонасосу осуществляется через технологическое отверстие под задним сиденьем. Для этого достаточно приподнять подушку заднего сиденья, открутить металлическую крышку и отключить разъёмы питания. Далее следует отсоединить топливные шланги и выкрутить фиксирующее кольцо, удерживающее насос в баке.
При демонтаже важно соблюдать чистоту, чтобы внутрь бака не попали загрязнения. Перед заменой рекомендуется сбросить давление в топливной системе, отключив реле бензонасоса и запустив двигатель до его остановки. Такой подход снижает риск вытекания топлива при отсоединении магистралей.
Инструменты и расходные материалы для замены бензонасоса
Для замены бензонасоса на ВАЗ 2107 с инжекторным двигателем потребуется минимальный, но строго необходимый набор инструментов и расходников. Ниже перечислены все позиции, которые следует подготовить заранее.
- Ключ на 13 – для откручивания гаек крепления лючка доступа к бензонасосу.
- Ключ на 17 – для работы с топливными магистралями, если установлены металлические трубки с накидными гайками.
- Отвёртка с плоским жалом – для снятия хомутов с топливных шлангов и аккуратного поддевания разъёмов проводки.
- Отвёртка крестовая – при наличии винтов крепления крышки лючка под задним сиденьем.
- Головка на 10 с трещоткой и удлинителем – для демонтажа бензонасоса из корпуса модуля.
- Съёмник пластиковых быстросъёмов (при наличии таких соединений на топливной системе) – облегчает разъединение без повреждения защёлок.
- Ветошь или тряпки – для сбора пролитого топлива и протирки элементов модуля.
- Перчатки из нитрила – устойчивы к бензину и защищают руки от химического воздействия.
Дополнительно подготовьте расходные материалы:
- Новый бензонасос, подходящий под давление системы инжектора ВАЗ 2107 (3–3.5 бар).
- Фильтр-сеточка (грубой очистки) – устанавливается на входе насоса и предотвращает попадание грязи.
- Уплотнительное кольцо модуля – рекомендуется заменить при каждом демонтаже, чтобы избежать утечек.
- Хомуты под диаметр топливных шлангов – лучше использовать червячные, металлические.
- Шланг бензостойкий высокого давления (в случае повреждения старого).
Перед началом работ обязательно сбросьте давление в топливной системе, отключив реле бензонасоса и запустив двигатель до его остановки.
Порядок снятия сидений и доступа к лючку бензонасоса
Для получения доступа к бензонасосу на инжекторном ВАЗ 2107 необходимо демонтировать заднее сиденье. Сначала извлекается нижняя подушка: руками потяните её вверх, поддев с обеих сторон, и вытащите из фиксаторов. Усилие требуется умеренное, чтобы не повредить крепления.
Затем снимите спинку сиденья. Открутите два болта крепления в нижней части при помощи ключа на 13. После этого аккуратно вытяните спинку вверх, освободив из направляющих. Работу лучше выполнять вдвоём, чтобы не поцарапать обшивку и кузовные элементы.
После демонтажа сидений освободите ковровое покрытие. Приподнимите и отогните его в районе задней полки. Под ним находится металлический лючок бензонасоса. Он закреплён саморезами – открутите их крестовой отвёрткой. При наличии герметика аккуратно подденьте крышку тонкой пластиковой лопаткой или шпателем, не деформируя металл.
Под лючком находится корпус бензонасоса с топливопроводами и разъёмами питания. Перед началом работы обязательно сбросьте давление в топливной системе, отключив питание бензонасоса и заведя двигатель до полной остановки.
Пошаговая инструкция по демонтажу старого бензонасоса
2. Отсоедините минусовую клемму аккумулятора. Работать с топливной системой при подключенной батарее запрещено.
3. Снимите заднее сиденье. Под ним находится лючок доступа к модулю бензонасоса. Открутите саморезы и снимите крышку.
4. Протрите зону вокруг модуля бензонасоса чистой тряпкой, чтобы избежать попадания грязи в бак. Используйте щетку или пылесос для удаления пыли.
5. Аккуратно отсоедините топливные шланги. Они фиксируются пластиковыми защёлками. Перед снятием оберните соединения ветошью – возможно остаточное давление и утечка топлива.

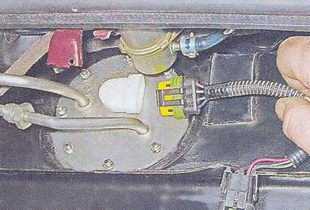

6. Отсоедините разъём электропитания от модуля бензонасоса. Разъём защёлкивается, не тяните его за провода.
7. Ключом на 8 открутите гайки крепления прижимного фланца (обычно шесть штук). Работайте равномерно по кругу, чтобы не повредить фланец.
8. Снимите прижимной фланец и аккуратно извлеките модуль бензонасоса, стараясь не зацепить поплавок датчика уровня топлива о стенки лючка.
9. Проверьте состояние уплотнительного кольца. Если оно деформировано или имеет трещины – подлежит обязательной замене.
Установка нового бензонасоса и подключение проводки и шлангов
После демонтажа старого бензонасоса приступаем к установке нового. Важно соблюдать последовательность действий для обеспечения правильной работы системы подачи топлива.
- Подготовка нового бензонасоса: Убедитесь, что насос соответствует модели вашего автомобиля (ВАЗ 2107 с инжектором). Проверьте комплектацию: бензонасос, фильтр, прокладки, крепежные элементы.
- Установка бензонасоса: Аккуратно вставьте насос в топливный бак. Обратите внимание на положение фильтра и его совместимость с корпусом насоса. Убедитесь, что насос правильно села на место, а прокладки не повреждены.
- Подключение шлангов подачи и возврата топлива:
- Шланг подачи топлива подключите к соответствующему выходу на насосе. Зафиксируйте его хомутом, проверив герметичность соединения.
- Шланг возврата подключите к соответствующему отверстию на насосе, также обеспечив плотное крепление с помощью хомута.
- Подключение электрической проводки:
- Подключите проводку к клеммам насоса. Перед подключением убедитесь в исправности разъема, не допускайте коррозии контактов.
- Обязательно соблюдайте полярность при подключении проводов: «плюс» и «минус» должны быть правильно соединены с учетом схемы подключения насоса.
- После подключения проводов надежно зафиксируйте их с помощью зажимов или крепежных элементов, чтобы избежать повреждений и замыкания при эксплуатации.
- Проверка работы насоса: Включите зажигание и проверьте работоспособность насоса. Он должен запускаться, подавать топливо без посторонних шумов и вибраций. Убедитесь в отсутствии утечек на соединениях шлангов.
Завершив установку, проведите финальную проверку системы подачи топлива. Протекания и неправильная работа насоса могут привести к серьезным неисправностям в системе инжектора.
Проверка работы бензонасоса после установки и возможные ошибки
Второй этап проверки – это проверка работы насоса при старте двигателя. Заводите мотор и слушайте звук работы насоса. Он должен быть ровным и без лишних шумов. Если слышен громкий шум или насос работает с перебоями, это может указывать на механические повреждения или неправильную установку.
Также стоит проверить топливные шланги и соединения на наличие утечек. Включите зажигание и внимательно осмотрите систему на наличие капель топлива. Утечка может быть вызвана плохо затянутыми соединениями или повреждением шлангов при установке. Если утечка обнаружена, немедленно устраните её, чтобы избежать пожароопасных ситуаций.
Одной из распространённых ошибок является неправильная установка фильтра топливного насоса. Если фильтр не был правильно размещён или установлен с перекосом, это может вызвать снижение давления или даже поломку насоса. Проверяйте, чтобы фильтр был установлен в правильной ориентации и плотно закреплён.
Немаловажным моментом является подключение проводки. Если контакты не были надёжно закреплены или произошёл контакт с другими элементами, это может привести к неправильной работе бензонасоса. Проверьте все соединения на наличие коррозии или ослабленных контактов, особенно в местах подключения питания и сигналов от ЭБУ.
В случае, если насос не запускается, проверьте предохранитель, отвечающий за систему питания насоса. Нередко проблема кроется в сгоревшем предохранителе, что можно легко устранить. Также стоит проверить реле, которое управляет насосом, если реле неисправно, насос не получит питания и не будет работать.
Вопрос-ответ:
Как понять, что нужно заменить бензонасос на ВАЗ 2107 с инжектором?
Если вы заметили, что двигатель автомобиля работает нестабильно, часто глохнет, или трудно заводится, это может быть признаком неисправности бензонасоса. Также возможны проблемы с набором мощности, перебои в подаче топлива и повышенный расход бензина. Если есть подозрения на проблему с насосом, стоит провести диагностику системы подачи топлива.
Какие инструменты понадобятся для замены бензонасоса на ВАЗ 2107 с инжектором?
Для замены бензонасоса вам понадобятся основные инструменты, такие как гаечные ключи, отвертки, а также домкрат и подставки для подъема автомобиля. Возможно, вам потребуется специальная приспособление для снятия топливного бака, если это необходимо. Также, не забудьте об инструменте для снятия проводки от бензонасоса и проверочного манометра для тестирования давления топлива после установки нового насоса.
Сколько времени займет замена бензонасоса на ВАЗ 2107 с инжектором?
Процесс замены бензонасоса может занять от 1 до 3 часов в зависимости от вашего опыта и наличия нужных инструментов. Важно помнить, что вся процедура может затянуться, если потребуется снять топливный бак или столкнуться с другими непредвиденными трудностями. Рекомендуется заранее подготовиться и внимательно следовать инструкции, чтобы ускорить работу.
Какие симптомы могут свидетельствовать о неправильной установке бензонасоса на ВАЗ 2107?
Если бензонасос установлен неправильно, вы можете столкнуться с такими проблемами, как перебои в подаче топлива, трудности с запуском двигателя, а также возможные скачки оборотов или снижение мощности. Также стоит обратить внимание на наличие утечек топлива или шумов, исходящих от насоса. В случае возникновения таких симптомов рекомендуется сразу проверить установку и при необходимости заменить детали.
