Крестовина карданного вала ВАЗ 2107 служит для передачи крутящего момента от коробки передач к заднему мосту, обеспечивая при этом подвижность узла. При износе крестовины появляются характерные щелчки при трогании с места и вибрации на скорости. Игнорирование симптомов может привести к разрушению кардана и выходу из строя трансмиссии.
На «классике» используется кардан с двумя крестовинами, и чаще всего изнашивается задняя – она принимает на себя основные нагрузки. Признаки неисправности включают люфт в сочленениях, повреждение сальников и утечку смазки. Проверку выполняют, зафиксировав кардан и попеременно вращая его влево и вправо – наличие свободного хода указывает на износ.
Для самостоятельной замены потребуется тисочки, молоток, съемник стопорных колец, новые крестовины (желательно усиленные, с пресс-масленками), смазка типа ШРУС или Литол-24. Работу удобно проводить на эстакаде или смотровой яме. Перед демонтажем кардана обязательно помечают положение фланцев, чтобы не нарушить балансировку.
Процесс включает снятие карданного вала, выпрессовку старой крестовины, установку новой и тщательную сборку с соблюдением точного позиционирования. После сборки обязательно проверяется отсутствие заеданий и равномерность вращения. Регулярная смазка новых крестовин через пресс-масленки каждые 10–15 тыс. км продлевает срок службы узла.

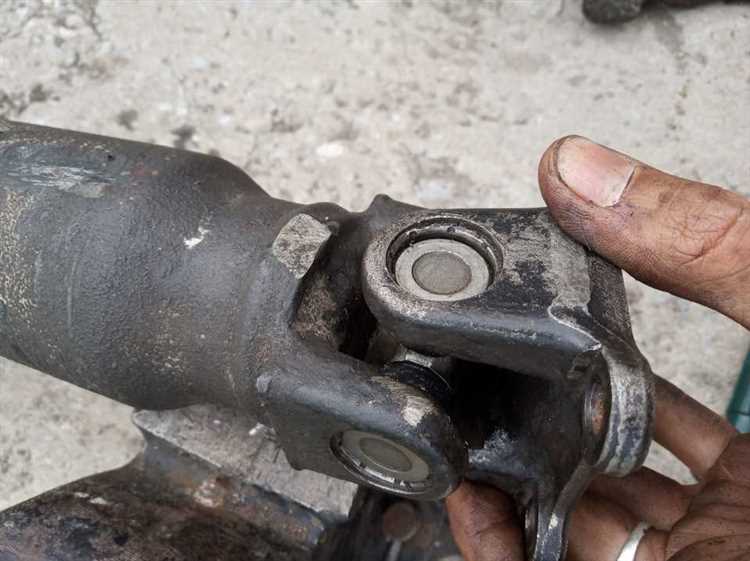

Как определить неисправность крестовины на ВАЗ 2107
Вибрация на скорости от 40 до 70 км/ч – частая проблема при разрушении игольчатых подшипников. Вибрация ощущается на руле, полу и кузове, особенно при разгоне.
Подтекание смазки из чашек крестовины указывает на повреждение сальников или износ посадочных мест. Это приводит к сухой работе шарнира и ускоренному износу.
Свободный ход кардана при вращении вручную говорит о критическом люфте. Проверку следует проводить при заглушенном двигателе и вывешенных задних колесах. Кардан не должен проворачиваться больше чем на 1–2 мм без сопротивления.

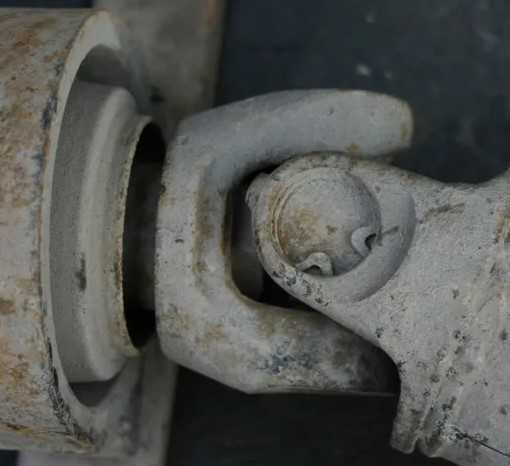

Наличие ржавчины или металлической пыли в районе крестовины свидетельствует о разрушении внутренней поверхности чашек и отсутствии смазки. Такие следы часто заметны при визуальном осмотре без демонтажа.
Щелчки при трогании с места на вывернутых колесах могут быть связаны с деформацией крестовины или заеданием подшипников. Звук усиливается при увеличении нагрузки.
Для точной диагностики необходимо демонтировать кардан и вручную проверить плавность хода каждой чашки. Застревание, люфт или шумы при прокручивании – явные признаки необходимости замены.

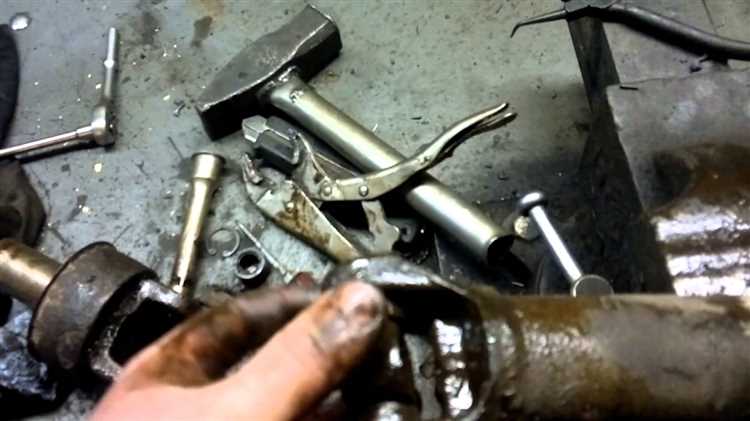

Инструменты и материалы для замены крестовины кардана
Для работы потребуется минимальный, но точный набор инструментов, обеспечивающий демонтаж и последующую установку новой крестовины без повреждений узлов карданного вала.
| Накидные ключи | Размер 13 мм и 17 мм – для откручивания болтов крепления кардана и хомутов крестовины. |
| Молоток | Желательно с медной или латунной рабочей частью, чтобы исключить деформацию элементов при выбивании стопорных колец и чашек. |
| Выколотка | Диаметр до 10 мм, длина от 100 мм – для аккуратного удаления стопорных колец и выпрессовки чашек. |
| Съемник крестовины | Упрощает демонтаж, особенно при окисленных соединениях. Можно заменить тисками с усилием до 1 т. |
| Тиски | Минимум 100 мм ширина губок – для запрессовки новой крестовины с равномерным усилием. |
| Пассатижи | Для установки и снятия стопорных колец. |
| Очиститель | Аэрозоль на основе ацетона или керосина – для удаления старой смазки и загрязнений. |
| Смазка | Шрус-4 или аналогичная литиевая смазка – для заполнения новых чашек перед установкой. |
| Новая крестовина | С обязательной маркировкой ВАЗ 2107. Проверить наличие стопорных колец, смазки и пресс-масленки в комплекте. |
Перед началом работ рекомендуется подготовить ровную площадку с доступом к карданному валу, надёжно зафиксировать автомобиль и использовать опоры под задний мост для безопасности.
Порядок снятия карданного вала с автомобиля
- Установить автомобиль на ровную поверхность и зафиксировать противооткатными упорами задние колёса. Перед снятием кардана желательно поднять заднюю часть автомобиля и установить на надёжные опоры.
- Открутить болты крепления задней крестовины к фланцу редуктора моста. Используется ключ на 13, лучше торцовый или головка с трещоткой для плотного контакта.
- Пометить взаимное положение фланца и вилки крестовины для последующей правильной установки и исключения дисбаланса при движении.
- После откручивания болтов аккуратно отсоединить вилку кардана от фланца. При залипании можно воспользоваться монтажкой, действуя осторожно, чтобы не повредить фланец и сальник.
- Перейти к передней части карданного вала. Осторожно вытянуть шлицевую часть из отверстия коробки передач. Под шлицевую часть желательно заранее подложить тряпку или ёмкость – возможно вытекание трансмиссионного масла.
- Избегать проворачивания вала во время снятия, чтобы не сбить балансировку. Хранить кардан в горизонтальном положении до установки обратно.
Как правильно выбить старую крестовину без повреждений
Сначала необходимо снять стопорные кольца с обеих сторон крестовины. Используйте тонкие пассатижи или отвертку с острым концом. Если кольца прикипели, предварительно обработайте их проникающей смазкой и дайте впитаться 10–15 минут.
Закрепите кардан в тисках так, чтобы одна из чашек крестовины опиралась на торец оправки или головки по диаметру чашки, но с зазором, позволяющим ей выйти. Важно: опора должна быть устойчивой, без люфта.
С обратной стороны через деревянный брусок аккуратно ударьте по вилке. Используйте молоток весом не менее 500 г. Удары наносятся короткие, без замаха, чтобы не повредить вилку. Чашка крестовины должна выйти наружу примерно на 2–3 мм.
Зажмите кардан другой стороной и повторите процедуру для противоположной чашки. После этого крестовина освободится, и её можно аккуратно извлечь. Если одна из чашек застряла, не применяйте силу – повторно обработайте WD-40 и повторите попытку через 10 минут.
Важно: не бейте по вилке напрямую и не используйте зубило или другие острые инструменты. Любое механическое повреждение приведёт к нарушению геометрии и появлению вибраций после сборки.

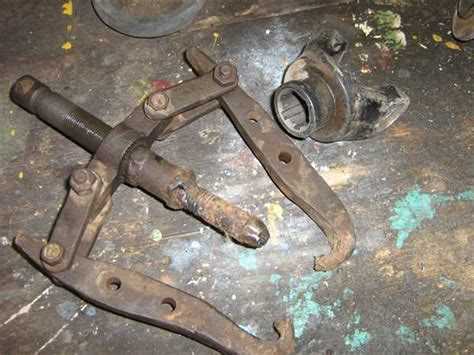

Если крестовина не поддаётся, воспользуйтесь съёмником – винтовым или гидравлическим. Он исключает перекосы и снижает риск деформации.

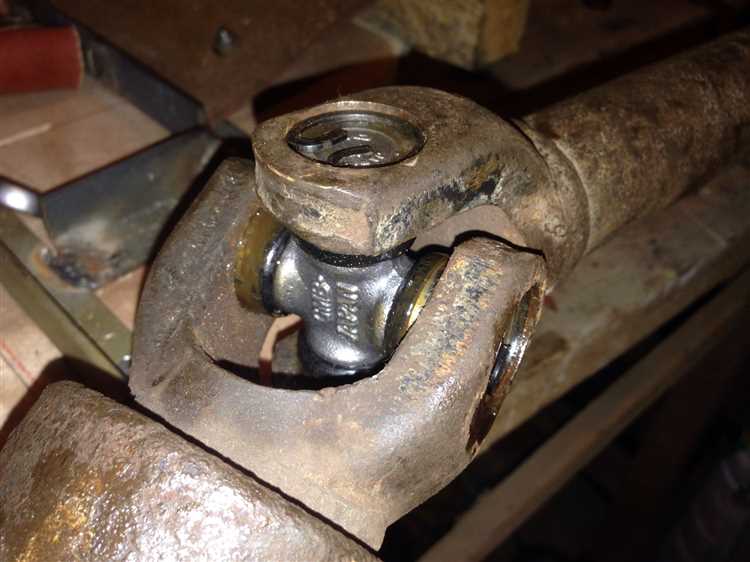

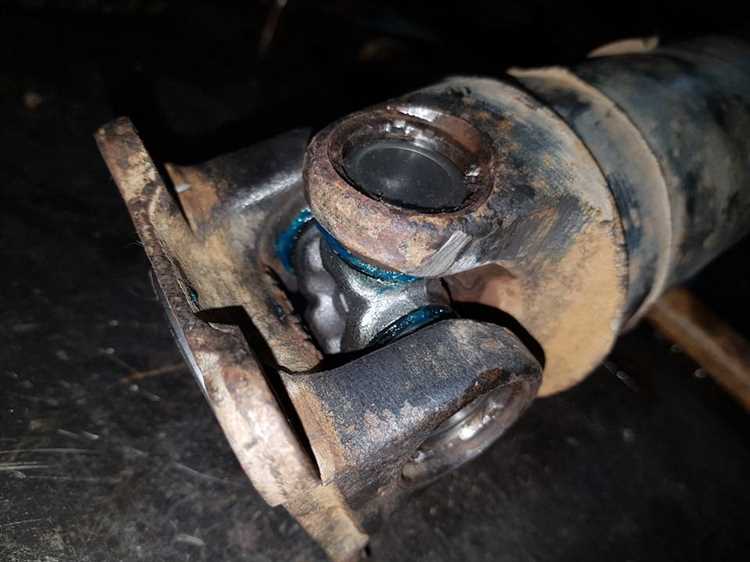

Установка новой крестовины и проверка люфта
Перед установкой крестовины проверьте наличие стопорных колец, смазки и целостность игольчатых подшипников. Очистите посадочные места на вилках от грязи и ржавчины. Используйте наждачную бумагу с зернистостью P400 для удаления заусенцев и остатков старой крестовины.
Вставьте новую крестовину в одну из вилок, аккуратно поддев подшипники, чтобы не повредить ролики. После посадки с обеих сторон установите стопорные кольца, они должны входить в пазы с легким щелчком. Если кольцо не встает, возможно, подшипник перекошен или в пазе остался мусор.
Повторите процедуру с другой парой вилок. После полной установки проверьте вращение крестовины – оно должно быть свободным, без заеданий. Используйте тиски или специальную оправку для равномерной посадки подшипников. Не допускайте ударных нагрузок по крестовине – корпус может деформироваться.
Проверьте люфт, зажав кардан в тиски и попеременно вращая вилки в разные стороны. При правильно установленной крестовине люфта быть не должно. Если ощущается даже минимальный люфт, крестовину следует заменить повторно – при эксплуатации он приведёт к биению и повышенному износу шлицев и редуктора.
По завершении установки смажьте крестовину через пресс-масленку до выхода смазки из-под сальников. Это защитит подшипники от сухого трения при первом запуске.
Сборка кардана и проверка работы после замены
После того как крестовина кардана была успешно заменена, нужно правильно собрать карданный вал и проверить его работу. Это важный этап, так как от качества сборки зависит безопасная эксплуатация автомобиля.
Перед сборкой убедитесь, что все компоненты чистые и не имеют повреждений. Особое внимание уделите состоянию подшипников и игольчатых подшипников крестовины. Если они изношены, их также следует заменить.
- Убедитесь, что новая крестовина установлена в карданный вал правильно, а все шлицы и отверстия совпадают.
- Перед сборкой смазать крестовину и подшипники специальной смазкой, рекомендованной производителем.
- После того как крестовина будет установлена, проверьте ее на свободный ход и отсутствие заеданий.
После установки крестовины, приступайте к сборке карданного вала:
- Совместите половинки карданного вала так, чтобы шлицы и отверстия совпали.
- Закрепите крестовину с помощью стопорных колец. Убедитесь, что они сидят на своих местах, не имеют люфта и не могут выскочить при эксплуатации.
- Протяните болты и гайки крепления кардана до рекомендованного момента затяжки. Используйте динамометрический ключ для точности.
После сборки карданного вала важно выполнить проверку его работы:
- Проверьте, нет ли лишних люфтов в местах крепления кардана к коробке передач и дифференциалу.
- Запустите двигатель и прокачайте автомобиль на нейтральной передаче, внимательно следя за работой кардана. Прислушивайтесь к посторонним звукам, таким как стуки или вибрации.
- Проверьте на тряску и вибрацию в разных режимах движения, включая ускорение и замедление. Любые необычные звуки или вибрации могут указывать на неправильную установку крестовины или недостаточную затяжку креплений.
Если все работы выполнены правильно, карданный вал должен работать без вибраций, скрипов и стуков. В случае выявления проблемы, повторите проверку и устраните неисправности.
Вопрос-ответ:
Как понять, что крестовина кардана на ВАЗ 2107 требует замены?
Признаки неисправности крестовины кардана включают посторонние звуки, такие как стуки или скрипы, особенно при движении на неровных дорогах. Также может наблюдаться вибрация при движении, особенно на высоких скоростях, или трудности при переключении передач. Если эти симптомы стали заметны, это может свидетельствовать о том, что крестовина повреждена и её следует заменить.
Как самостоятельно заменить крестовину кардана на ВАЗ 2107?
Для замены крестовины на ВАЗ 2107 понадобится несколько инструментов: домкрат, гаечные ключи, молоток, и возможно, пресс для снятия старой крестовины. Важно начать с поднятия задней части автомобиля, снятия карданного вала и ослабления болтов. Затем аккуратно извлекается старая крестовина и устанавливается новая. Всё необходимо тщательно смазать и правильно затянуть болты. Если вы не уверены в своих силах, стоит проконсультироваться с профессионалами.
Нужен ли специальный инструмент для замены крестовины кардана на ВАЗ 2107?
Для замены крестовины кардана на ВАЗ 2107 лучше иметь под рукой пресс, так как без него может быть сложно извлечь старую крестовину. Кроме того, могут понадобиться специальные насадки для снятия и установки крестовины, если стандартных инструментов недостаточно. Однако, в принципе, при наличии базового набора инструментов можно выполнить работу самостоятельно.
Какие ошибки чаще всего совершают при замене крестовины кардана на ВАЗ 2107?
Одной из распространённых ошибок является неправильная установка крестовины, что может привести к её быстрому выходу из строя. Также важно не забывать правильно затягивать болты и фиксировать их в нужной позиции, чтобы избежать излишней вибрации. Не стоит также пренебрегать качеством смазки — недостаточное количество смазки может привести к износу крестовины.
Как часто нужно менять крестовину кардана на ВАЗ 2107?
Срок службы крестовины зависит от многих факторов, включая качество деталей и условия эксплуатации автомобиля. Обычно крестовина может прослужить от 100 000 до 150 000 километров, но при частых поездках по плохим дорогам или неправильной эксплуатации её ресурс может значительно сократиться. Если наблюдаются симптомы, указывающие на износ крестовины, её следует заменить без задержек.
Как заменить крестовину кардана на ВАЗ 2107 своими руками?
Для замены крестовины кардана на ВАЗ 2107 нужно начать с подъема автомобиля с помощью домкрата и установки его на подставки. Затем откручиваются болты, крепящие карданный вал к дифференциалу и коробке передач. После этого вал снимается, и старую крестовину можно извлечь, при этом стоит использовать пресс или молоток, чтобы аккуратно выбить старую деталь. Установка новой крестовины производится в том порядке, в котором была снята старая, с обязательной смазкой элементов и проверкой на наличие люфтов перед сборкой.
Какие инструменты понадобятся для замены крестовины кардана на ВАЗ 2107?
Для замены крестовины кардана на ВАЗ 2107 потребуется набор стандартных инструментов, таких как ключи и головки для откручивания болтов, пресс или молоток для выбивания старой крестовины, а также новая крестовина с крепежными деталями. Также будет полезен домкрат и подставки для безопасности при подъеме автомобиля. Не забудьте подготовить смазку для новых деталей, чтобы обеспечить их долгосрочную эксплуатацию без износа.
