Как поменять лампочки в панели приборов ваз 2107

На приборной панели ВАЗ 2107 установлены лампы типа W1.2W с цоколем T5. Они отвечают за подсветку шкал спидометра, тахометра, указателей температуры и уровня топлива. Со временем эти лампы перегорают, что снижает читаемость приборов в темное время суток. Для замены потребуется крестовая отвертка, плоская отвертка, пинцет или тонкие плоскогубцы, а также комплект новых ламп – желательно с повышенной яркостью или светодиодные аналоги с равномерным светорассеиванием.

Доступ к лампам возможен только после снятия комбинации приборов. Сначала демонтируется кожух рулевой колонки, затем выкручиваются два винта крепления панели с нижней стороны. После этого аккуратно вытягивается сам блок приборов, отсоединяются разъемы. Перед началом работ необходимо отключить минусовую клемму аккумулятора, чтобы избежать короткого замыкания.

Замена ламп осуществляется через поворот патронов против часовой стрелки. Старые лампы извлекаются из патронов, новые вставляются плотно, но без излишнего усилия. Если используются светодиодные лампы, необходимо учитывать полярность. После замены блок возвращается на место в обратной последовательности. Проверку работы подсветки лучше выполнять до полной сборки, временно подключив разъемы и включив габариты.

Выбор ламп с температурой свечения около 4000–5000K позволит получить более нейтральное освещение шкал. Яркость должна быть сбалансированной: слишком мощные светодиоды могут вызывать блики и слепить в темноте. Оптимальный вариант – лампы с рассеянным светом и встроенным резистором, исключающим перегрузку цепи.

Как разобрать панель приборов без повреждений

Перед началом работы отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Подденьте декоративную накладку панели пластиковым съемником, начиная с нижнего края – она держится на защёлках и легко трескается при чрезмерном усилии.

Открутите саморезы, фиксирующие рамку панели, используя крестообразную отвертку PH2. Саморезы расположены по углам и могут быть скрыты под заглушками – снимайте их аккуратно, применяя плоскую отвертку с изолированной ручкой.

Снимите рамку, после чего получите доступ к винтам, удерживающим сам щиток приборов. Их четыре – два сверху и два снизу. Выкручивайте их с осторожностью: пластиковые стойки на панели хрупкие и склонны к растрескиванию при перекосе.

Потяните приборный щиток на себя, чтобы освободить его из посадочного места. Не тяните резко – сзади подключены разъёмы. Одной рукой приподнимите щиток, другой – отсоедините фишки проводки. Разъёмы фиксируются пластиковыми защёлками, для освобождения нажмите фиксатор и тяните строго по направлению выхода, избегая перекоса.

Если установлена тахометрическая модель, дополнительно отсоедините трос спидометра. Для этого сожмите фиксирующую втулку и аккуратно извлеките трос из гнезда, стараясь не повредить наконечник.

Извлечённую панель положите на мягкую поверхность шкалами вверх. Повреждение стекла или направляющих штоков возможно даже при лёгком ударе. При необходимости замены ламп продолжайте разбор, выкручивая патроны лампочек поворотом против часовой стрелки.

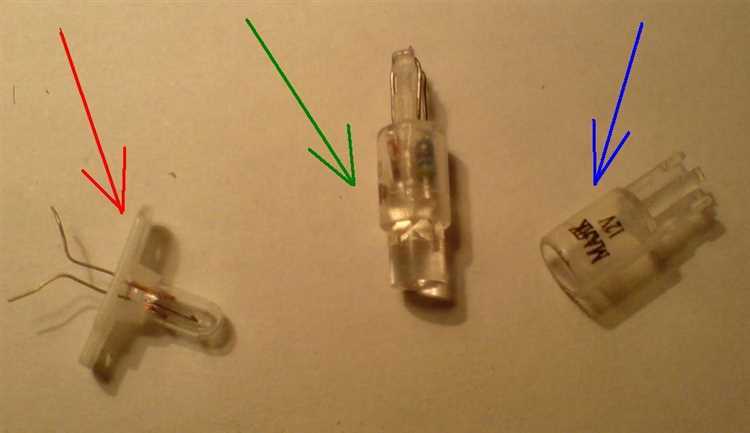

Какие лампы используются в приборной панели ВАЗ 2107

Приборная панель ВАЗ 2107 оснащена несколькими типами ламп, различающимися по назначению и цоколю. Для замены важно точно знать характеристики каждой из них.

• Подсветка шкал спидометра, тахометра и других приборов – лампы типа W1.2W с цоколем T5 (безцокольные, 12 В, 1.2 Вт). Количество – 4 шт. Рекомендуется использовать светодиодные аналоги с рассеивателем для равномерного свечения.
• Сигнальные индикаторы (масло, аккумулятор, дальний свет, поворотники и пр.) – лампы типа W1.2W или W2W (12 В, 1.2–2 Вт) в зависимости от конкретного места установки. Цоколь T5. Светодиоды применять с осторожностью – в некоторых случаях они не обеспечивают нужную яркость или требуют установки резистора.
• Подсветка часов (если установлены) – лампа W1.2W. Замена аналогична подсветке приборов.

Все лампы работают от бортовой сети 12 В. Перед установкой светодиодных замен следует убедиться в их совместимости с отражателями и рассеивателями панели, чтобы избежать точечного или неравномерного освещения. Для сохранения штатной яркости предпочтительно выбирать лампы теплого белого цвета (2700–3000 K).

Как определить перегоревшую лампу в щитке приборов

Отключи аккумулятор и сними пластиковую накладку панели приборов. Для этого открути винты по краям и аккуратно поддень накладку пластиковой лопаткой. Отсоедини разъемы подсветки и индикаторов, чтобы добраться до ламп.

Визуально осмотри каждую лампу. Потемнение колбы, обрыв нити или наличие нагара у основания – явные признаки перегорания. Но не всегда дефект виден невооружённым глазом, поэтому лучше воспользоваться мультиметром.

Установи мультиметр в режим прозвонки и проверь каждую лампу на целостность. Контактные площадки находятся на цоколе. Если сигнала нет – лампа перегорела. Также можно замерить сопротивление: у исправной лампы оно будет в пределах 3–10 Ом, у неисправной – бесконечность.

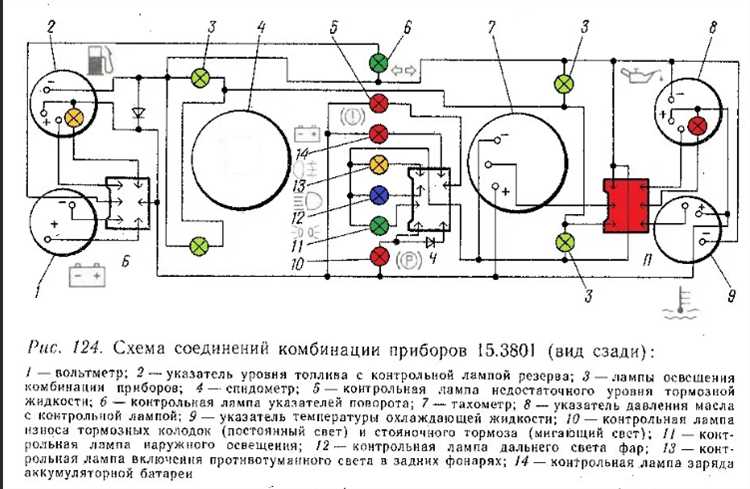

Для контроля соответствия схемы и расположения индикаторов можно воспользоваться следующей таблицей:

После замены лампы проверь её работу, включая зажигание. Если индикатор по-прежнему не работает, проверь проводку и контактную группу на плате панели приборов.

Инструменты и расходники, необходимые для замены ламп

Для замены ламп подсветки панели приборов ВАЗ 2107 потребуется крестовая отвертка PH2 длиной не менее 100 мм для снятия облицовки и креплений щитка. Плоская отвертка шириной до 5 мм нужна для аккуратного поддевания пластиковых элементов, чтобы не повредить защелки.

Рекомендуется использовать длинногубцы с изолированными ручками для извлечения патронов ламп из гнезд. Пинцет с изогнутыми концами упростит работу в ограниченном пространстве между приборной панелью и корпусом. Для удобства желательно иметь фонарик с направленным светом или налобный светильник.

Из расходников потребуются лампы накаливания типа W1.2W (12В, 1.2Вт) с цоколем T5 – именно такие применяются в штатной подсветке приборной панели. При замене стоит подготовить не менее 6 штук, поскольку часто перегорает сразу несколько ламп. Для устранения тусклого свечения можно установить аналогичные светодиодные лампы с направленным светом, но только при наличии встроенного резистора, чтобы избежать ошибок в электроцепи.

Желательно подготовить спиртовые салфетки или изопропиловый спирт с безворсовой тканью для очистки контактных площадок патронов от окислов. При необходимости может понадобиться мелкая наждачная бумага Р600–Р800 для зачистки контактов при сильной коррозии.

Пошаговая инструкция по замене ламп в панели приборов

Шаг 1: Отключите аккумулятор, чтобы исключить короткое замыкание при работе с электрикой. Ключ на 10 – отсоедините «минус» от клеммы.

Шаг 2: Снимите ободок комбинации приборов. Для этого аккуратно подденьте его плоской отвёрткой с нижней стороны, избегая повреждений пластика.

Шаг 3: Выкрутите два винта, фиксирующих корпус панели. Обычно они расположены сверху под козырьком. Используйте крестовую отвёртку среднего размера.

Шаг 4: Осторожно вытяните панель на себя, обеспечив доступ к задней части. При этом не тяните резко – жгут проводов ограничивает ход.

Шаг 5: Отсоедините разъёмы. Обычно это один широкий и один узкий штекер. Запоминайте их положение для последующей сборки.

Шаг 6: Найдите патроны ламп. Они поворачиваются на 90° против часовой стрелки. Выньте неисправные лампы, потянув их из патронов без усилия.

Шаг 7: Установите новые лампы типа W1.2W или W3W в зависимости от зоны подсветки. Не прикасайтесь к стеклянной колбе пальцами – используйте перчатки или салфетку.

Шаг 8: Вставьте патроны обратно, зафиксировав их поворотом по часовой стрелке до щелчка. Убедитесь в плотном контакте ламп с дорожками панели.

Шаг 9: Подключите разъёмы. Панель верните на место, затяните крепёжные винты и установите декоративный ободок.

Шаг 10: Подключите аккумулятор. Проверьте работу всех ламп – зажигание, поворотники, подсветка шкал, индикация давления масла и генератора.

Проверка работы подсветки после установки новых ламп

После установки новых ламп в панели приборов ВАЗ 2107 необходимо тщательно проверить их работу, чтобы удостовериться в правильности монтажа и отсутствии неисправностей. Для этого следует выполнить несколько простых шагов.

Первым делом включите зажигание и убедитесь, что все элементы панели, включая подсветку приборов, начинают работать. Обратите внимание на равномерность подсветки. Если одна или несколько ламп не горят, проверьте их подключение и состояние контактов.

Важный момент – проверка яркости. Подсветка должна быть одинаково яркой на всех участках панели. Если заметны различия в яркости, возможно, некоторые лампы были неправильно установлены или повреждены при монтаже. В этом случае рекомендуется снова проверить их установку и соединения проводов.

Также проверьте работу подсветки в темное время суток или в затемненной комнате. При дневном свете слабая подсветка может быть незаметна. Включите фары и посмотрите, как работает панель в условиях недостаточного освещения.

Если при проверке подсветки возникают мерцания или периодические отключения, возможно, проблема заключается в плохом контакте в патроне лампы или в ее неисправности. В таком случае рекомендуется заменить лампу на новую и внимательно проверить соединения.

После завершения проверки убедитесь, что все элементы панели приборов работают корректно и лампы надежно закреплены. Если подсветка функционирует правильно, можно считать установку завершенной.

Частые ошибки при замене ламп и как их избежать

При замене ламп в панели приборов ВАЗ 2107 водители часто совершают ошибки, которые могут привести к неполадкам или повреждениям. Вот несколько распространённых проблем и советы по их предотвращению.

1. Неправильный выбор ламп

Для ВАЗ 2107 используются лампы с определёнными характеристиками: напряжением 12 В и подходящей мощностью. Использование ламп с отличными от заводских параметрами может привести к перегреву или выходу из строя цепи. Важно выбирать лампы по стандартам, указанным в инструкции к автомобилю.

2. Несоответствие типа лампы

Некоторые владельцы пытаются использовать более яркие или декоративные лампы, например, светодиоды, которые не всегда совместимы с оригинальной проводкой. Это может вызвать перегрузку системы или неправильную работу подсветки. Перед заменой стоит убедиться, что лампа соответствует требованиям по форме и размерам.

3. Повреждение разъёма

При снятии старой лампы или установке новой важно не повредить пластиковый разъём. Это частая ошибка, особенно если старая лампа застряла или затруднительно вытаскивается. Для извлечения используйте подходящие инструменты, избегая чрезмерного усилия, чтобы не повредить фиксатор или проводку.

4. Игнорирование полярности

Лампы могут быть установлены неправильно из-за невнимательности к полярности, особенно если речь идёт о двухконтактных моделях. Перед установкой убедитесь, что контакты лампы совпадают с соответствующими разъёмами на панели. Неверное подключение может привести к короткому замыканию или выходу из строя самой лампы.

5. Использование дешевых аналогов

Покупка ламп сомнительного качества может привести к частой замене и проблемам с электросистемой. Рекомендуется приобретать продукцию проверенных брендов, чтобы избежать быстрого выхода ламп из строя и минимизировать риски для электрических цепей.

6. Игнорирование защиты от влаги

Важно установить лампы правильно, чтобы избежать попадания влаги в корпус панели. Убедитесь, что уплотнители и защитные крышки находятся на месте, так как влага может повредить не только сами лампы, но и электрическую проводку, что приведёт к коротким замыканиям.

7. Пренебрежение очисткой контактов

Перед установкой новой лампы обязательно очистите контакты от грязи и окислов. Это поможет избежать плохого контакта и обеспечит стабильную работу системы подсветки. Используйте специальные средства для очистки электрических соединений, чтобы улучшить проводимость.

Вопрос-ответ:

Как понять, что лампы панели приборов на ВАЗ 2107 вышли из строя?

Одним из признаков неисправности ламп панели приборов является их тусклый свет или полное отсутствие подсветки в определенных участках. Если после включения зажигания приборы не загораются, либо появляются мерцания, это сигнализирует о проблемах с лампами. Также стоит обратить внимание на индикаторы, которые не реагируют на включение соответствующих систем, например, поворотников или ближнего света.

Как заменить лампы в панели приборов ВАЗ 2107 самостоятельно?

Для замены ламп в панели приборов ВАЗ 2107 нужно аккуратно снять обшивку панели, открутив все необходимые винты и болты. Далее, извлекаются старые лампы, которые обычно находятся в патронах. Важно правильно выбрать лампы по мощности и типу, чтобы избежать перегрева или других неисправностей. Установите новые лампы в патроны и соберите панель в обратном порядке. При этом не забывайте отключить аккумулятор, чтобы избежать коротких замыканий.

Какие типы ламп используются в панели приборов ВАЗ 2107?

На ВАЗ 2107 в панели приборов часто используются лампы типа W1.2W и W2.1×9.5d. Они устанавливаются в патроны, которые можно найти на приборной панели. Иногда для подсветки шкал приборов применяются также лампы с цоколем T5. Важно проверять тип лампы в руководстве по эксплуатации автомобиля или на старой лампе перед заменой, чтобы выбрать точно такую же модель.

Можно ли использовать лампы другой мощности при замене на ВАЗ 2107?

При замене ламп в панели приборов ВАЗ 2107 важно соблюдать рекомендации производителя по мощности, так как установка лампы с другой мощностью может привести к перегреву и повреждению проводки или других элементов панели. Лампы с большей мощностью могут быть опасными, а с меньшей — недостаточно яркими для нормальной видимости. Лучше всего использовать лампы, указанные в технической документации автомобиля.
