Как поменять вакуум на ваз 2114

Неисправность вакуумного усилителя тормозов на ВАЗ 2114 приводит к увеличенному усилию на педали тормоза и ухудшению эффективности торможения. Характерный признак – жесткая педаль тормоза при работающем двигателе. Если при проверке герметичности система теряет вакуум или наблюдаются посторонние звуки из-под капота при торможении, усилитель подлежит замене.

На ВАЗ 2114 установлен вакуумный усилитель диаметром 9 дюймов с одноступенчатым механизмом действия. Его ресурс составляет около 150 000 км пробега, но при попадании влаги или нарушении герметичности срок службы может сократиться вдвое. Перед заменой необходимо убедиться в исправности вакуумного шланга и обратного клапана – они нередко становятся причиной схожих симптомов.

Для демонтажа потребуется ключ на 13, удлинитель, трещотка, а также набор головок. Работы проводят с отсоединённым аккумулятором. Демонтировать усилитель можно без снятия главного тормозного цилиндра, но потребуется аккуратность, чтобы не повредить тормозные трубки. После установки нового узла обязательно выполняется прокачка тормозной системы и проверка герметичности соединений.

Рекомендуется использовать усилитель оригинального образца от производителя «ДААЗ» или проверенных аналогов, соответствующих по усилию и диаметру. Установка усилителей увеличенного диаметра (10 или 11 дюймов) возможна, но требует доработки креплений и не всегда оправдана на гражданском автомобиле.

Как определить неисправность вакуумного усилителя на ВАЗ 2114

Следующий способ диагностики – проверка на герметичность. Заглушите двигатель, несколько раз нажмите на педаль тормоза до появления сопротивления. Удерживая её, запустите мотор. Если усилитель исправен, педаль немного уйдёт вниз. При отсутствии реакции усилитель либо повреждён, либо нарушена герметичность шланга.

Шипение воздуха при нажатии на педаль может указывать на повреждение диафрагмы или корпуса усилителя. Также проверьте односторонний клапан на вакуумной магистрали: он должен пропускать воздух только в одном направлении. При его неисправности разрежение не создаётся.

Для проверки утечки можно использовать карбклинер или мыльный раствор. Обработайте места соединений шлангов и корпус усилителя при работающем двигателе. Появление пузырей или изменение оборотов мотора свидетельствует о подсосе воздуха.

Если при исправной тормозной системе наблюдается нестабильный холостой ход или двигатель глохнет при торможении, это также указывает на неисправность вакуумного усилителя или его соединений.

Инструменты и материалы, необходимые для замены

Для демонтажа и установки вакуумного усилителя на ВАЗ 2114 потребуется набор торцевых головок с трещоткой. Основное внимание следует уделить ключам на 13 и 17 – они необходимы для откручивания гаек крепления усилителя и тормозного главного цилиндра.

Крестовая и плоская отвертки пригодятся для снятия элементов кожуха моторного щита и фиксаторов трубок. Желательно использовать удлинитель и карданный шарнир – доступ к крепежу в моторном отсеке ограничен.

Ключ на 10 с трещоткой облегчит демонтаж шпилек педального узла, расположенных под торпедой. Для отключения вакуумного шланга понадобится пассатижи или плоскогубцы – зажим может быть сильно прижат и прикипевший.

Необходимы тормозная жидкость DOT-4 (не менее 0,5 литра) и прозрачный шланг для прокачки системы после установки. Также стоит подготовить ветошь и ёмкость для слива старой жидкости.

Обязателен герметик для резьбовых соединений или графитовая смазка – это предотвратит коррозию и облегчит последующий демонтаж. Перчатки и защитные очки необходимы при работе с тормозной жидкостью: она агрессивна к коже и лакокрасочному покрытию.

Подготовка автомобиля к демонтажу вакуумного усилителя

Демонтируйте декоративную пластиковую накладку над вакуумным усилителем, если она установлена. Снимите бачок тормозной жидкости, аккуратно отключив шланги – используйте ветошь или пластиковые пробки, чтобы избежать утечки жидкости на кузов и элементы моторного отсека. Под бачок подложите ткань для сбора возможных подтеков.

Открутите болты крепления главного тормозного цилиндра к вакуумному усилителю ключом на 13, не отсоединяя тормозные трубки. Осторожно отведите цилиндр в сторону, стараясь не повредить тормозные шланги. При необходимости зафиксируйте его проволокой или хомутами к элементам кузова.

Перейдите в салон. Снимите нижнюю обивку под рулевой колонкой. Освободите доступ к кронштейну педали тормоза. Отсоедините вилку штока вакуумного усилителя от оси педали, извлекая шплинт и фиксирующую шайбу. Запомните положение вилки для последующей регулировки.

На моторном щите под капотом найдите гайки крепления усилителя. Обычно их четыре, под ключ на 13. Открутите их по диагонали, чтобы избежать перекоса. Перед полным снятием усилителя убедитесь, что все шланги и провода отсоединены. Особое внимание – к вакуумному шлангу, идущему от ресивера: он может быть жестко зафиксирован и потребует аккуратного демонтажа.

Порядок снятия старого вакуумного усилителя

Отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание при работе с электропроводкой.

Снимите декоративную накладку, закрывающую головку главного тормозного цилиндра. Отсоедините вакуумный шланг от штуцера усилителя, проверив его состояние на наличие трещин и потерь эластичности.

Ключом на 10 открутите две гайки крепления главного тормозного цилиндра к усилителю. Не отсоединяя тормозные трубки, аккуратно отодвиньте цилиндр вперёд, обеспечив доступ к корпусу усилителя. Закрепите цилиндр проволокой или мягкой проволокой, чтобы избежать натяжения трубок.

Из салона снимите нижнюю часть облицовки панели приборов со стороны водителя. Освободите педальный узел, открутив шплинт и извлекая палец, соединяющий шток усилителя с педалью тормоза.

Головкой на 13 открутите четыре гайки крепления усилителя к щиту моторного отсека. Для удобства используйте удлинитель с карданным шарниром. После откручивания аккуратно извлеките усилитель из моторного отсека, контролируя положение тормозных трубок.

Осмотрите место установки на наличие следов коррозии или деформации. Очистите посадочную поверхность перед монтажом нового устройства.

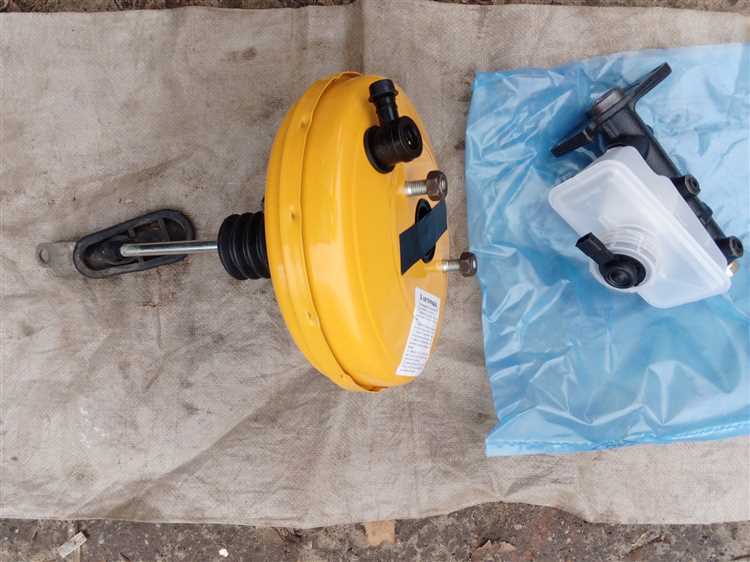

Установка нового вакуумного усилителя и подключение шлангов

Перед установкой нового вакуумного усилителя убедитесь в совместимости с моделью ВАЗ 2114 – диаметр шпилек, длина штока и расположение штуцеров должны совпадать с заводскими параметрами. Рекомендуется использовать усилитель от проверенного производителя, например, «ДААЗ» или «Fenox».

1. Установите усилитель на шпильки моторного щита, плотно прижав его к посадочной поверхности. Закрутите гайки крепления крест-накрест, усилием 18–22 Н·м, чтобы избежать перекоса.
2. Проверьте, чтобы шток усилителя свободно входил в вилку педали тормоза. При необходимости отрегулируйте длину штока, добившись минимального свободного хода педали (не более 5 мм).
3. Подключите главный тормозной цилиндр, затянув крепления с моментом 15–20 Н·м. Герметичность соединения обязательна – при малейших утечках эффективность тормозов резко снижается.

Подключение вакуумного шланга:

• Используйте армированный шланг без трещин и потертостей. Длина – не более 35 см, внутренний диаметр – 9 мм.
• Один конец шланга подсоедините к штуцеру на усилителе, второй – к патрубку впускного коллектора. Используйте новые хомуты, затягивайте плотно, но без повреждения шланга.
• Проверьте наличие обратного клапана: он должен быть установлен с правильной ориентацией – стрелка на корпусе указывает направление от коллектора к усилителю.
• После установки заведите двигатель и проверьте вакуум – при исправной системе педаль тормоза должна немного проваливаться при удержании усилия.

Проверка герметичности и правильности подключения системы

После установки нового вакуумного усилителя тормозов на ВАЗ 2114 важно провести тщательную проверку герметичности системы и правильности всех подключений. Для этого необходимо выполнить несколько ключевых шагов.

Первым делом проверьте вакуумный шланг, соединяющий усилитель с коллектором. Убедитесь, что шланг надежно закреплен и не имеет повреждений. Любые трещины или перетирания могут привести к утечке вакуума и ухудшению работы тормозной системы.

Далее стоит проверить, нет ли воздушных пробок в системе. Для этого включите двигатель и несколько раз прокачайте тормоза. Если педаль тормоза сразу не возвращается в исходное положение или требует значительных усилий, это может свидетельствовать о наличии воздушных пробок в вакуумной магистрали.

Для проверки герметичности усилителя, используйте обычный способ с утечкой вакуума. Отключите вакуумный шланг от усилителя и подключите его к вакуумному манометру. При запуске двигателя манометр должен показывать стабильное давление, соответствующее стандарту (обычно около 0,5–0,7 атм). Колебания давления или его отсутствие могут указывать на неисправность усилителя или утечку вакуума.

Проверьте соединение вакуумного шланга с усилителем. Оно должно быть надежным, без зазоров и механических повреждений. Для дополнительной проверки используйте раствор мыльной воды, распыляя его на соединения. Появление пузырей укажет на утечку воздуха.

Не менее важным является осмотр клапана, который регулирует подачу вакуума в систему усилителя. Этот элемент должен быть чистым и не иметь видимых повреждений. Если клапан забит или неисправен, он может нарушить работу всей тормозной системы.

Наконец, для проверки правильности подключения системы необходимо убедиться, что все соединения вакуумного шланга и трубопроводов соответствуют схеме автомобиля. Неправильное подключение может привести к неэффективной работе усилителя и увеличению тормозного пути.

Тест-драйв и контроль работы тормозной системы после замены

После замены вакуумного усилителя тормозов на ВАЗ 2114 крайне важно провести тщательную проверку работы всей тормозной системы. Это необходимо для исключения возможных дефектов и обеспечения безопасности эксплуатации автомобиля. Тест-драйв и контроль работы тормозов можно разделить на несколько ключевых этапов.

Перед началом проверки важно убедиться, что все компоненты тормозной системы установлены правильно и надежно закреплены. Это включает проверку соединений вакуумных трубок, состояние тормозных дисков и колодок, а также уровень тормозной жидкости.

Первый этап – проверка усилия на тормозной педали:

• Тормозная педаль не должна быть слишком жесткой или мягкой.
• При сжатии педали она должна быть устойчивой, без признаков «провала» или излишнего сопротивления.
• При нормальной работе вакуумного усилителя педаль должна легко опускаться при старте автомобиля (с помощью вакуума).

Второй этап – тест на тормозную эффективность в движении:

• На пустой дороге, в условиях минимальной загрузки, плавно ускорьте автомобиль до средней скорости (40–50 км/ч) и резко нажмите на тормоза.
• Важно, чтобы торможение было равномерным и без рывков. Педаль не должна «проваливаться», а тормоза не должны «пищать» или «жужжать».
• Оцените, насколько быстро автомобиль останавливается. Если тормоза не справляются или происходят странные звуки, необходима дополнительная диагностика.

Третий этап – проверка на устойчивость тормозов при высоких нагрузках:

• На трассе можно выполнить серию более интенсивных торможений с высоких скоростей (80–100 км/ч), чтобы оценить поведение тормозной системы при высоких температурах.
• Обратите внимание на возможное изменение жесткости педали и наличие посторонних шумов при длительном торможении.

Наконец, важно убедиться, что система не имеет утечек вакуума. Для этого можно использовать тест с заглушенной вакуумной системой:

• Заглушите вакуумную трубку, и, не включая двигатель, попытайтесь нажать на тормоза.
• При нормальной работе усилителя педаль должна оставаться жесткой после нескольких усилий.

После выполнения всех проверок стоит внимательно отслеживать поведение тормозной системы в течение нескольких дней эксплуатации. При первых признаках нестабильности или ухудшения работы тормозов (например, ухудшение реакции или неравномерное торможение) необходимо немедленно провести диагностику и устранить возможные неисправности.

Вопрос-ответ:

Что такое вакуумный усилитель тормозов на ВАЗ 2114 и зачем его нужно менять?

Вакуумный усилитель тормозов — это устройство, которое помогает уменьшить усилие, которое водитель должен прикладывать к тормозам. Он использует вакуум из двигателя, чтобы повысить эффективность тормозной системы. Если усилитель выходит из строя, тормоза становятся менее отзывчивыми, и для их активации требуется больше усилий. Замена вакуумного усилителя важна, чтобы вернуть нормальную работу тормозов и повысить безопасность автомобиля.

Как понять, что вакуумный усилитель тормозов на ВАЗ 2114 нужно менять?

Признаками неисправности вакуумного усилителя могут быть: трудности при нажатии на тормоза, особенно если усилие нужно прикладывать сильнее, чем обычно; издаваемые посторонние звуки, например, свист или шипение, исходящие от усилителя; снижение эффективности торможения, когда тормоза не работают с прежней силой. Если заметили эти симптомы, стоит проверить усилитель и, если нужно, заменить его.

Как самостоятельно заменить вакуумный усилитель тормозов на ВАЗ 2114?

Для замены вакуумного усилителя тормозов на ВАЗ 2114 понадобится несколько инструментов: ключи, отвертки и герметик. Начать следует с отсоединения аккумулятора и снятия негативного контакта. Затем откручиваем болты крепления усилителя и отсоединяем вакуумный шланг. После этого снимаем старый усилитель и устанавливаем новый, аккуратно подключая все шланги и провода. Важно следить, чтобы усилитель был установлен правильно и герметично, после чего можно установить все детали на место и проверить работу тормозов.

Можно ли заменить вакуумный усилитель тормозов на ВАЗ 2114 без специальных навыков?

Замена вакуумного усилителя требует некоторого опыта работы с автомобилем и знание устройства тормозной системы. Если у вас есть базовые навыки в ремонте автомобилей и вы умеете работать с инструментами, эту задачу можно выполнить самостоятельно. Однако если вы не уверены в своих силах или не знакомы с деталями тормозной системы, лучше обратиться к специалисту. Ошибки при установке могут привести к снижению безопасности автомобиля.

Какие могут быть последствия использования неисправного вакуумного усилителя тормозов на ВАЗ 2114?

Если вакуумный усилитель тормозов неисправен, тормозная система будет работать неэффективно. Это приведет к увеличению усилия, которое нужно прикладывать для торможения, и снижению общей эффективности тормозов. В худшем случае это может стать причиной увеличения тормозного пути, что в свою очередь повышает риск аварийной ситуации. Важно вовремя заменить неисправный усилитель, чтобы избежать проблем с безопасностью на дороге.

Как понять, что нужно заменить вакуумный усилитель тормозов на ВАЗ 2114?

Если тормоза стали работать менее эффективно, или нужно приложить больше усилий для того, чтобы они начали действовать, это может свидетельствовать о проблемах с вакуумным усилителем. Также, если при нажатии на тормоза слышен характерный звук всасывания воздуха или если педаль тормоза становится «жесткой» и не возвращается в исходное положение, это также может быть сигналом к замене усилителя. При возникновении таких признаков стоит обратиться к специалисту для диагностики.
