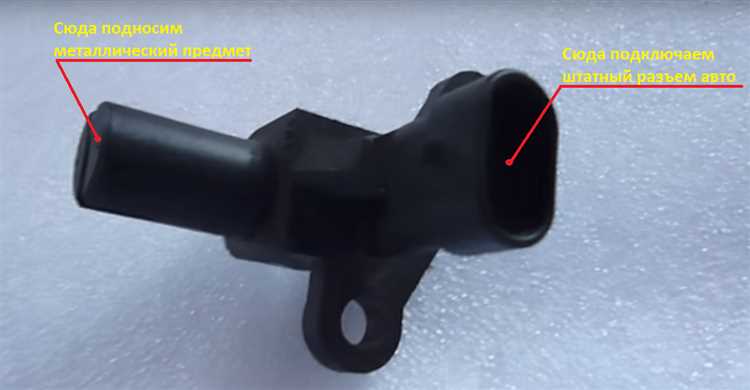

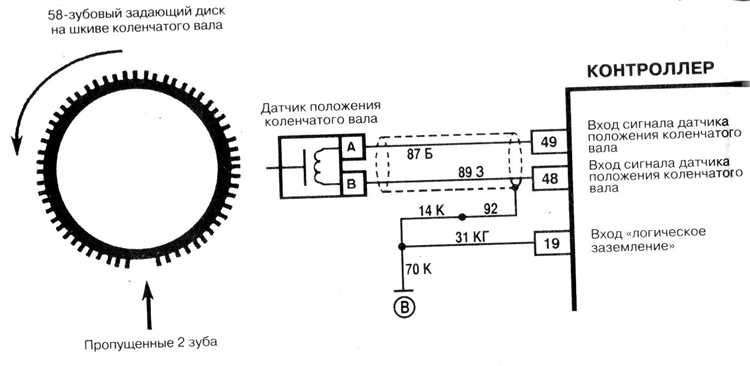

Датчик положения коленчатого вала (ДПКВ) играет ключевую роль в системе зажигания автомобилей ВАЗ. Без его сигнала ЭБУ не сможет определить момент впрыска топлива и искрообразование. При подозрении на неисправность датчика важно точно проверить его электрические характеристики, особенно сопротивление и целостность обмотки.
Для прозвонки контактов ДПКВ потребуется мультиметр в режиме измерения сопротивления (омметр). Перед началом работ необходимо обесточить систему: отключить аккумулятор и извлечь разъём датчика. Типичное значение сопротивления исправного датчика ВАЗ – от 550 до 750 Ом между контактами обмотки. Показания за пределами этого диапазона указывают на повреждение катушки или межвитковое замыкание.

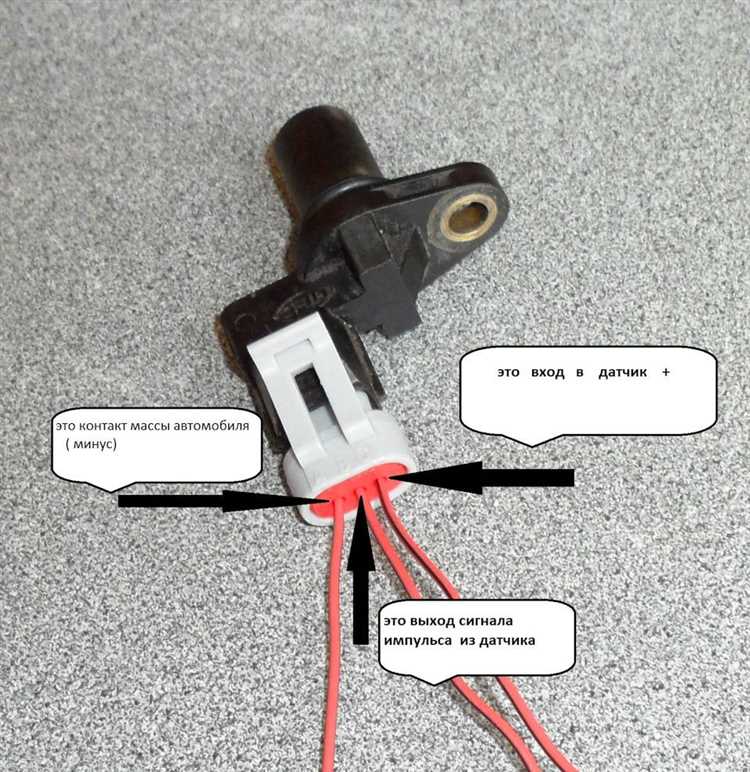

Важно не путать сигнальные контакты с экранирующим проводом. Обычно два крайних контакта на колодке являются обмоткой, а центральный – экраном, подключённым к массе. Прозвонку выполняют между крайними контактами, исключая центральный. Контакты не должны иметь пробоя на корпус или массу; если мультиметр показывает сопротивление при касании одним щупом корпуса, датчик подлежит замене.
Проверку рекомендуется проводить при температуре окружающей среды около +20 °C. Измерения при сильном морозе или нагреве могут давать ложные результаты из-за изменения сопротивления медной обмотки. Также следует визуально осмотреть разъём и проводку на предмет коррозии, обрыва и загрязнений, мешающих нормальному контакту.
Где находится датчик коленвала на разных моделях ВАЗ

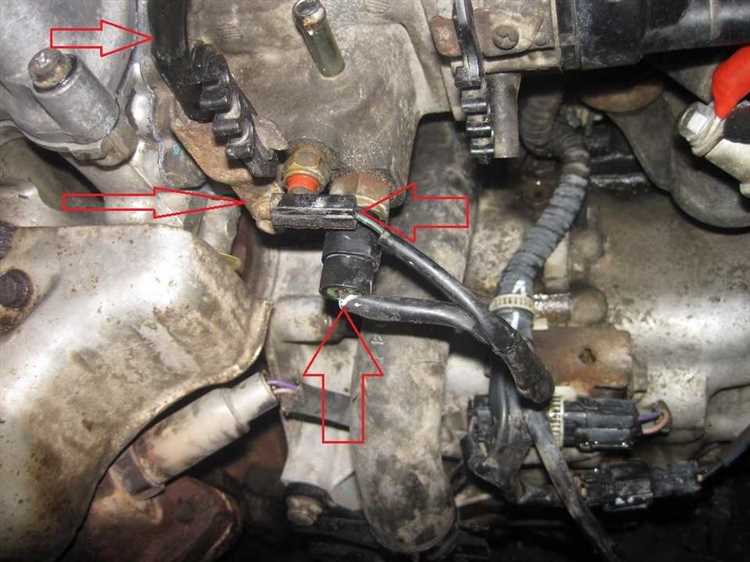

На ВАЗ-2108, 2109 и 21099 с инжекторным двигателем датчик коленвала расположен на кожухе маховика, рядом с креплением стартера. Доступ осуществляется снизу автомобиля, потребуется открутить защиту картера и использовать торцевой ключ на 10.
В ВАЗ-2110, 2111 и 2112 с двигателями 1.5 и 1.6 датчик установлен в нижней части блока цилиндров, напротив шкива коленвала. Чтобы добраться до него, необходимо снять правое колесо, брызговик и защиту двигателя. Часто загрязняется, что приводит к ошибке P0335.
На ВАЗ-2114 и 2115 датчик расположен между двигателем и коробкой передач, в области маховика. Для доступа удобнее приподнять переднюю часть автомобиля и снять защиту. Подключение трёхконтактное, разъём фиксируется металлической скобой.
На LADA Kalina (включая универсал и хэтчбек) датчик коленвала установлен справа от шкива коленчатого вала, возле масляного фильтра. При демонтаже важно не повредить проводку, так как она проходит близко к выпускному коллектору.
На LADA Priora датчик находится между двигателем и КПП, в области стыка блока и кожуха сцепления. Чтобы заменить его, лучше работать со смотровой ямы. Крепится одним болтом, извлекается легко при наличии удлинителя на ключ.
На LADA Granta и Vesta датчик расположен в районе маховика, напротив зубчатого венца. Добраться можно снизу, сняв защиту картера. При установке важно соблюдать зазор 1±0,3 мм между торцом датчика и венцом маховика.
Какие инструменты нужны для прозвонки датчика коленвала
Для проверки исправности датчика коленчатого вала на ВАЗ потребуется минимум оборудования, но каждое из них должно быть технически исправным и точным.
- Мультиметр – прибор с функцией измерения сопротивления и переменного напряжения. Предпочтительно использовать цифровую модель с пределом измерения от 0 до 2000 Ом и возможностью работы в режиме AC до 20 В.
- Щупы с острыми наконечниками – стандартные щупы мультиметра могут не обеспечивать надежный контакт с клеммами датчика. Лучше использовать щупы с игольчатыми наконечниками для прокалывания изоляции без повреждения провода.
- Источник света – фонарь или налобная лампа необходимы для точной работы в моторном отсеке, особенно при плохой видимости вокруг разъема датчика.
- Очиститель контактов – аэрозоль для удаления окислов с клемм разъема перед подключением мультиметра, чтобы исключить ложные показания.
- Сервисная документация или схема распиновки – для точного определения, какие контакты проверять. У разных модификаций ВАЗ возможны отличия в распиновке разъема.
Все инструменты должны быть заранее подготовлены и проверены на работоспособность, особенно мультиметр – его неисправность приведет к ошибочной диагностике датчика.
Как безопасно отключить датчик перед проверкой
Перед прозвонкой датчика коленвала на ВАЗ необходимо отключить его от системы, исключив риск короткого замыкания или повреждения ЭБУ. Действовать следует строго поэтапно:
- Заглушите двигатель и извлеките ключ зажигания из замка.
- Откройте капот и отсоедините минусовую клемму аккумулятора. Это исключит случайную подачу напряжения на цепь датчика.

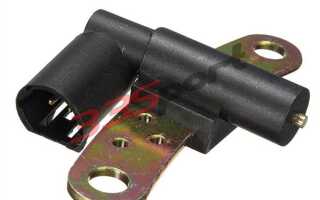

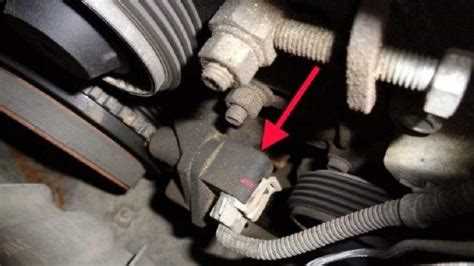

- Найдите сам датчик. Установлен он в районе шкива коленчатого вала, рядом с маховиком. На ВАЗ 2110–2115 и аналогичных моделях он крепится болтом к блоку двигателя.
- Осторожно отсоедините разъём датчика. Он зафиксирован защёлкой, которую следует прижать и вытянуть фишку без усилий, чтобы не повредить контакты.
- Проверьте разъём на наличие окислов и загрязнений. Если они есть, удалите их мягкой щёткой и обезжирьте спиртосодержащим составом.
После отсоединения разъёма можно приступать к прозвонке датчика с помощью мультиметра, не подключая его обратно к цепи.
Проверку желательно проводить при температуре окружающей среды около +20 °C. Измерения на холоде могут дать искажённые результаты. После завершения измерения не прикасайтесь к контактам руками – это может повлиять на точность данных при повторной проверке.
Как проверить наличие сигнала с датчика с помощью мультиметра
Для проверки сигнала с датчика коленвала на ВАЗ потребуется цифровой мультиметр с возможностью измерения переменного напряжения. Датчик индукционного типа выдает переменное напряжение в момент вращения коленчатого вала, и его отсутствие указывает на неисправность.
Отключите разъём датчика от жгута проводки. Установите мультиметр в режим измерения переменного напряжения (AC) с пределом до 20 В. Щупы мультиметра подключите к двум контактам на самом датчике – важно соблюдать надёжный контакт, но полярность роли не играет, так как напряжение переменное.
Поверните коленчатый вал вручную с помощью воротка за болт шкива коленвала. В процессе вращения исправный датчик должен генерировать напряжение от 0,2 до 1 В (в зависимости от скорости вращения). Если при вращении показаний нет, проверьте надёжность подключения, затем повторите проверку. Отсутствие сигнала указывает на обрыв обмотки или разрушение магнита внутри датчика.
Дополнительно проверьте сопротивление между контактами датчика – оно должно находиться в пределах 500–750 Ом. Значения вне этого диапазона свидетельствуют о неисправности даже при наличии сигнала на холостом вращении.
Какие показания считаются допустимыми при прозвонке
При прозвонке датчика коленвала ВАЗ основное внимание стоит уделить сопротивлению катушки датчика и его контактам. Важно измерять сопротивление с помощью мультиметра в режиме омметра.
Для большинства датчиков коленвала ВАЗ сопротивление между контактами должно находиться в пределах 500-1500 Ом. Этот диапазон считается нормой, и отклонение от этих значений может свидетельствовать о неисправности датчика.
Если сопротивление ниже 500 Ом, это может означать короткое замыкание в катушке датчика, что ведет к его выходу из строя. В случае, когда сопротивление выше 1500 Ом, вероятно, произошел обрыв проводки или значительное повреждение обмотки датчика.
Кроме того, важно проверить сопротивление между корпусом датчика и каждым из контактов. В идеале, оно должно быть бесконечным (отсутствие замыкания на землю). Наличие показаний указывает на повреждение изоляции или замыкание, что также требует замены датчика.
Для подтверждения правильности работы датчика его нужно прозвонить в условиях, когда двигатель находится в выключенном состоянии, и снова проверить показания при запуске двигателя. В рабочем состоянии сопротивление датчика должно оставаться стабильным и не изменяться с каждым оборотом двигателя.
Что делать, если датчик коленвала не подаёт признаков работы
Если датчик коленвала на ВАЗ не даёт признаков работы, важно выполнить несколько шагов для диагностики проблемы. Начать следует с проверки целостности проводки и подключения датчика к электрической сети автомобиля. Перегоревший или окисленный разъём может быть причиной отсутствия сигнала.
Если с питанием всё в порядке, проверьте сам датчик. Для этого используйте метод прозвонки с помощью мультиметра в режиме сопротивления. Обычно рабочее сопротивление датчика коленвала составляет 100-150 Ом. Значение вне этого диапазона может указывать на неисправность датчика, который необходимо заменить.
Не исключайте возможность повреждения магнитной части датчика. Если корпус датчика имеет повреждения или следы износа, это может повлиять на его работоспособность. В этом случае рекомендуется заменить датчик целиком.
Если датчик исправен, но сигнал на блок управления не поступает, проверку следует продолжить с блоком управления двигателем (ЭБУ). Проверьте соединения на проводах и соответствующие контакты на разъёмах ЭБУ. Часто проблемы связаны с плохим контактом в разъёмах или с окислением.
В случае, если все вышеперечисленные методы не дали результата, рекомендуется провести диагностику с помощью сканера, чтобы выявить ошибки в работе датчика или ЭБУ. Это позволит точно определить причину неисправности и устранить её.
Вопрос-ответ:
Как правильно прозвонить контакты датчика коленвала на ВАЗ?
Чтобы прозвонить контакты датчика коленвала на ВАЗ, нужно использовать мультиметр. Сначала отключите питание от автомобиля. Затем подключите один щуп мультиметра к корпусу автомобиля или к любому заземленному элементу, а второй — к контакту датчика. Включите зажигание, и если датчик исправен, вы должны увидеть импульсный сигнал. Если сигнал не появляется, возможно, датчик неисправен или есть проблемы с проводкой.
Что делать, если мультиметр не показывает сигнала при прозвонке датчика коленвала ВАЗ?
Если мультиметр не показывает сигнала, первым делом проверьте исправность датчика. Он может быть поврежден или иметь обрыв провода. Также стоит осмотреть проводку на наличие повреждений, окислений или перетираний. Если с проводкой все в порядке, возможно, сам датчик вышел из строя, и его потребуется заменить.
Как правильно проверить контакты датчика коленвала, если на автомобиле ВАЗ установлена нестандартная проводка?
В случае нестандартной проводки нужно в первую очередь выяснить, какой именно тип проводки используется. Для этого можно ориентироваться на схему электрооборудования автомобиля или обратиться к специалисту. Когда схема будет ясна, проверку можно провести, как обычно, с помощью мультиметра, но важно понимать, какой сигнал должен быть на каждом из контактов в зависимости от конкретной схемы подключения.
Можно ли проверить работоспособность датчика коленвала без мультиметра?
Да, проверить датчик коленвала можно и без мультиметра, но такой способ будет менее точным. Один из вариантов — снять разъем с датчика и, подключив его обратно, наблюдать за поведением двигателя. Если двигатель не запускается или работает нестабильно, это может быть признаком неисправности датчика коленвала. Однако для более точного диагностирования лучше использовать мультиметр.
Как определить, что датчик коленвала ВАЗ работает неправильно?
Если датчик коленвала неисправен, это может проявляться в различных симптомах. Например, двигатель может не запускаться или запускаться с перебоями. Также возможно отсутствие импульсного сигнала при проверке мультиметром. Еще один признак — нестабильная работа двигателя на холостых оборотах или при увеличении скорости. В таких случаях стоит обратить внимание на датчик и проверить его состояние.
Как прозвонить контакты датчика коленвала ВАЗ?
Для того чтобы прозвонить контакты датчика коленвала на автомобиле ВАЗ, необходимо выполнить несколько простых шагов. Сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем, используя мультиметр, переключите его в режим измерения сопротивления или прозвонки. Подсоедините щупы мультиметра к контактам датчика, проверив, есть ли на них отклик в виде звука или показания на экране. Если датчик исправен, мультиметр должен показать небольшой сопротивление. В случае отсутствия сигнала или значительных отклонений, датчик может быть неисправен и требует замены. Дополнительно стоит проверить проводку и разъемы на наличие повреждений или коррозии, так как они могут стать причиной неисправности.
