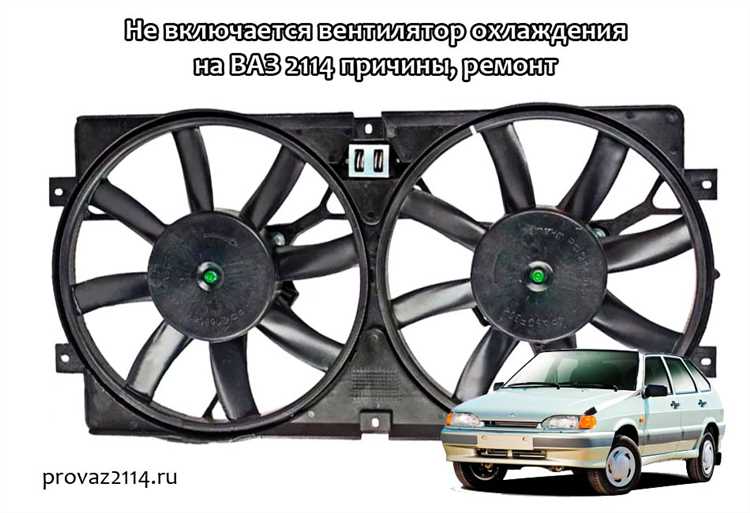

Заводская система охлаждения двигателя ВАЗ 2114 активирует вентилятор при достижении температуры охлаждающей жидкости около 101–103 °C. Это значение может быть недостаточным при движении в пробках или жарком климате, что приводит к перегреву и снижению ресурса двигателя.
Оптимальное решение – изменить порог включения вентилятора на более ранний, например, 90–95 °C. Добиться этого можно двумя способами: заменой термодатчика вентилятора на модель с другим температурным порогом или установкой ручного переключателя в салоне автомобиля.
Датчик с резьбой М14×1.5, установленный в радиаторе, легко заменяется на аналог с меньшим температурным значением. Например, датчик от ВАЗ 2108 с порогом включения 87–92 °C подходит без доработок. Такой апгрейд не требует вмешательства в проводку и сохраняет работу вентилятора в автоматическом режиме.
Установка ручного управления осуществляется путем врезки в цепь питания вентилятора кнопки с фиксацией. Важно подключать её через предохранитель и реле, чтобы избежать перегрева проводки. Эта мера особенно полезна для предотвращения перегрева в условиях длительной стоянки с работающим двигателем.
Проверка температуры включения вентилятора по штатной схеме

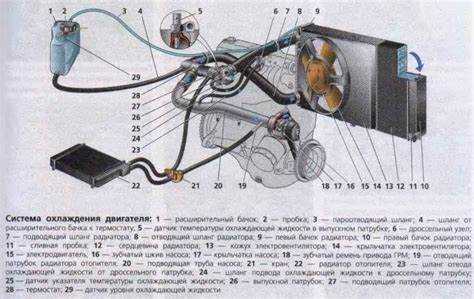

На ВАЗ 2114 штатное включение вентилятора радиатора управляется через датчик температуры охлаждающей жидкости, установленный в корпусе термостата. Номинальное значение срабатывания – около 99 ± 2 °C. Для точной проверки потребуется термометр, диагностический адаптер (например, ELM327) и доступ к параметрам ЭБУ.
Прогрейте двигатель до рабочей температуры на холостом ходу. Через диагностическое ПО (например, OpenDiag или Torque) контролируйте рост температуры. Если вентилятор не включается при достижении 101 °C, проверьте цепь питания вентилятора, реле и сам датчик. В случае отсутствия адаптера можно ориентироваться по стрелке на приборной панели, но это менее точно.

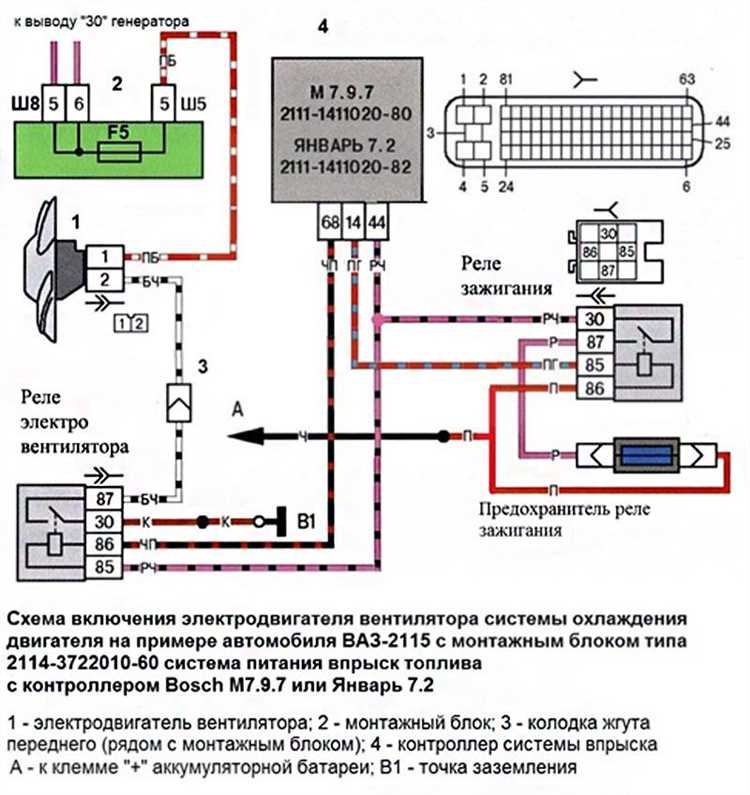

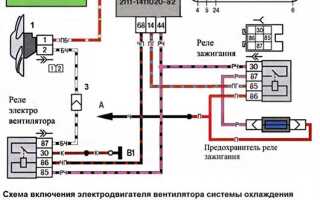

Сигнал с датчика поступает на ЭБУ, который при достижении порогового значения активирует реле вентилятора. Реле расположено в монтажном блоке под капотом. При его срабатывании должен быть слышен щелчок, а на вентиляторе появляется 12 В. Если напряжения нет – проверьте предохранитель F7 (30 А) и контактную группу реле.
Нагрев выше 105 °C без включения вентилятора указывает на неисправность датчика, реле или проводки. Проверку датчика можно выполнить мультиметром, измеряя сопротивление при нагреве в воде с термометром: при 100 °C сопротивление должно быть около 177 Ом. Если показания сильно отклоняются, датчик подлежит замене.
Замена термодатчика на модель с более низким порогом срабатывания
Стандартный термодатчик ВАЗ 2114 замыкает цепь вентилятора при температуре охлаждающей жидкости около 105 °C. Для более раннего включения вентилятора можно установить датчик с порогом 92–95 °C, например, модели с маркировкой 2108-3828010-02 или аналоги от Luzar, Fenox, Vernet.
Перед заменой необходимо слить около литра охлаждающей жидкости через нижний патрубок радиатора, чтобы избежать вытекания при снятии датчика. Новый термодатчик вкручивается в резьбовое отверстие на радиаторе с использованием медной шайбы или термостойкого герметика. Затягивать его нужно без избыточного усилия, ориентируясь на момент 15–20 Н·м.
После установки датчика и подключения разъёма долейте антифриз до нужного уровня, запустите двигатель и прогрейте до рабочей температуры. Убедитесь, что вентилятор включается при 92–95 °C. Такая модернизация снижает риск перегрева в городских условиях и уменьшает тепловую нагрузку на систему охлаждения.
Установка тумблера для ручного включения вентилятора
Для реализации ручного управления вентилятором охлаждения на ВАЗ 2114 потребуется тумблер (на 12 В, не менее 10 А), провод сечением не менее 1,5 мм², предохранитель на 10 А и клеммы. Работа выполняется с отключённой аккумуляторной батареей.
Первым шагом отсоедините разъём от датчика включения вентилятора на радиаторе. Один из контактов датчика соединяется с массой, другой – идёт к реле вентилятора. Для ручного управления необходимо подать массу напрямую на управляющий контакт реле.

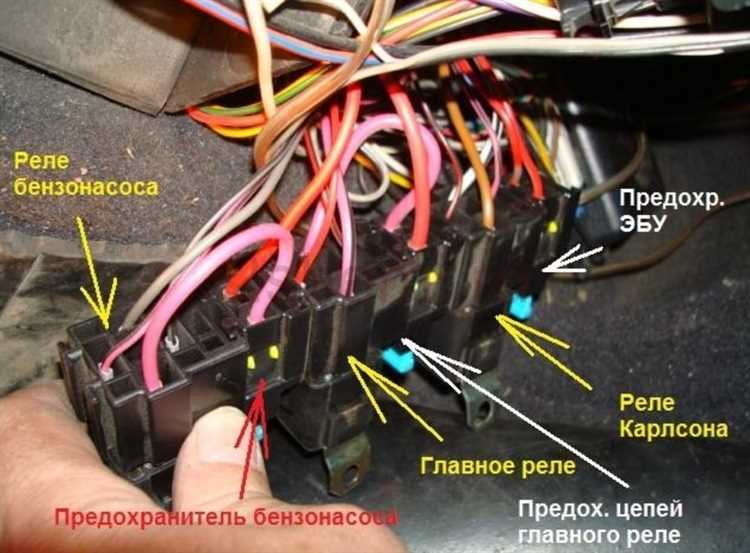

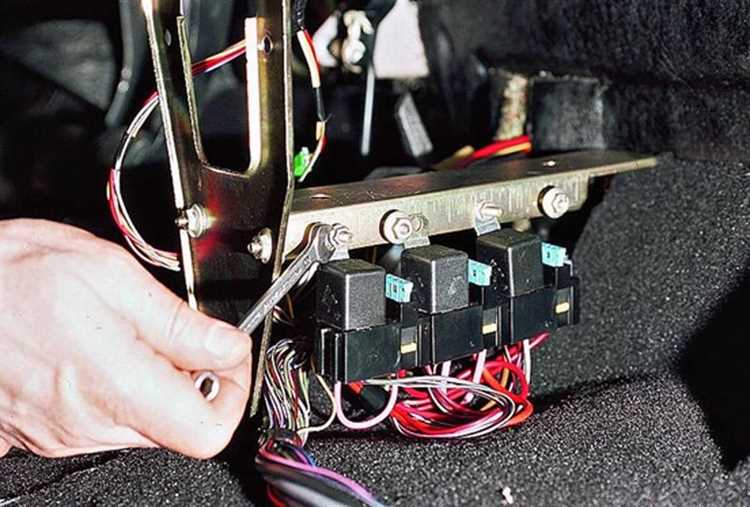

Проложите провод от салона к блоку реле и предохранителей. Найдите реле вентилятора (обычно это реле К4). Определите управляющий контакт реле (обычно 85) и подключите к нему один конец провода через предохранитель. Второй конец провода соедините с тумблером, другой контакт тумблера соедините с массой кузова.
Установите тумблер в удобное место на панели. При включении тумблера реле замыкается, вентилятор начинает работать независимо от температуры двигателя. Не забывайте отключать вентилятор вручную во избежание разрядки аккумулятора.
Подключение вентилятора через реле с выносной кнопкой

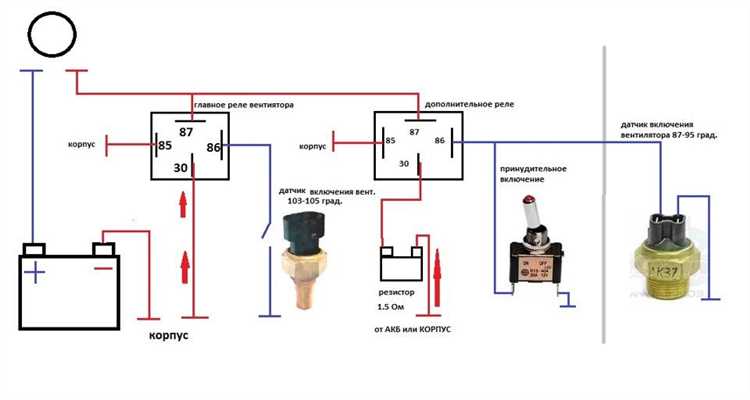

Для принудительного включения вентилятора охлаждения на ВАЗ 2114 можно установить реле с выносной кнопкой. Это решение позволяет запускать вентилятор вручную, независимо от температуры двигателя, что особенно полезно при перегреве в пробках или неисправности датчика включения вентилятора.
Используется стандартное четырёхконтактное реле типа 30/85/86/87. Контакт 30 соединяется с плюсовым проводом от аккумулятора через предохранитель на 15–20 А. Контакт 87 подключается к плюсу вентилятора. Контакт 85 соединяется с массой, а на 86 подаётся плюс через кнопку, установленную в салоне.
Провод от кнопки желательно проложить через гофру и вывести на панель рядом с водительским сиденьем. Используйте кнопку с фиксацией или без – по желанию. Для надёжности соединений применяйте обжатые клеммы и изоляцию термоусадочной трубкой.
После установки проверьте работу схемы: при нажатии кнопки реле должно срабатывать и подавать напряжение на вентилятор. Если всё подключено правильно, вентилятор начнёт работать независимо от штатной системы управления.
Использование термореле от других автомобилей с более ранним срабатыванием
Для более раннего включения вентилятора на ВАЗ 2114 часто применяют термореле от других моделей, у которых нижний порог срабатывания ниже штатных 99–102°C. Один из популярных вариантов – термореле от ВАЗ 2108 с диапазоном 87–92°C. Оно подходит по резьбе и посадочному месту, не требует доработок при установке.
Также эффективны термовыключатели от Opel и Renault, рассчитанные на 85–90°C. Например, изделие с артикулом Behr TSE 650 включает вентилятор при 88°C, что помогает стабилизировать температуру в городском режиме и предотвратить перегрев в пробках.
Перед заменой необходимо убедиться в совместимости нового реле по резьбе (чаще всего М22х1.5) и посадочной глубине. Установка выполняется с герметиком или медной шайбой для исключения утечек. После замены следует протестировать запуск вентилятора с прогревом двигателя до рабочих температур.
Использование термореле с ранним срабатыванием особенно актуально при установке дросселя без ЕГР, при езде с заглушенным термостатом или в условиях жаркого климата. Это простой и надёжный способ снизить тепловую нагрузку на двигатель без вмешательства в электросхему.
Подключение вентилятора к замку зажигания для постоянной работы при включении двигателя
Для того чтобы вентилятор в автомобиле ВАЗ 2114 работал постоянно при включении двигателя, необходимо провести его подключение через замок зажигания. Такой способ позволяет избежать случайного отключения устройства, так как оно будет работать напрямую от системы питания автомобиля.
Первым шагом нужно определить, какой провод отвечает за подачу напряжения при включении зажигания. Это обычно провод с красной изоляцией, который идет от замка зажигания к системе управления автомобиля. Он подает ток на аксессуары, такие как радиоприемник, стеклоочистители и вентилятор, когда ключ находится в положении «ON».
Для безопасного подключения рекомендуется использовать предохранитель, который защитит цепь от коротких замыканий или перегрузки. Подключение осуществляется по принципу замкнутого контура, где реле и вентилятор будут работать до тех пор, пока двигатель включен и ключ не повернут в положение «OFF».
Также важно убедиться, что выбранный провод для подключения вентилятора может выдержать токовую нагрузку устройства. Если вентилятор потребляет значительный ток, необходимо использовать провод с соответствующим сечением, чтобы избежать перегрева и повреждения проводки.
Проверка и доработка массы и контактов в цепи вентилятора для стабильной работы
Для обеспечения стабильной работы вентилятора на ВАЗ 2114 важно правильно организовать проводку и проверить качество контактов в цепи. Проблемы с массой и контактами часто приводят к нестабильной работе системы охлаждения, перегреву двигателя и непредсказуемому включению вентилятора. Вот основные шаги для проверки и доработки контактов и массы.
- Проверка состояния массы: Основной проблемой в цепи вентилятора может быть плохой контакт массы. Масса подключается к кузову автомобиля через провод, который может со временем окисляться. Чтобы проверить качество контакта, снимите провод массы с кузова и осмотрите его. Если провод покрыт окислами, очистите контактное место абразивом и обработайте его антикоррозийной смазкой.
- Очищение и восстановление контактов: Контакты, которые соединяют проводку вентилятора с реле или датчиком, со временем могут ухудшаться из-за коррозии или загрязнений. Для восстановления надежности контакта снимите разъемы и тщательно очистите их. Используйте щетку с медной проволокой или специальные очистители контактов для удаления загрязнений. При необходимости замените старые разъемы на новые.
- Проверка проводов: Для проверки проводки на наличие повреждений или коротких замыканий используйте мультиметр. Проверьте сопротивление на каждом проводе, начиная от вентилятора и заканчивая источником питания. Плохой контакт может возникнуть на любом участке проводки, поэтому важно тщательно осмотреть каждый элемент цепи.
- Доработка проводки: Если стандартные элементы проводки (провод и разъемы) изношены, рассмотрите возможность установки более качественных проводов с большим сечением и надежных разъемов. Убедитесь, что проводка не перегибается и не подвержена механическим повреждениям в местах установки.
- Проверка реле вентилятора: Иногда проблемы с вентилятором возникают из-за неисправного реле. Для проверки реле вентилятор должен быть включен на холостых оборотах. Проверьте, срабатывает ли реле при включении вентилятора. Если реле не срабатывает, проверьте его контакты и при необходимости замените реле.
- Замена клемм и разъемов: Клеммы и разъемы, которые соединяют элементы системы вентилятора, со временем могут быть повреждены или потерять контакт. Замените поврежденные клеммы и разъемы на новые, обеспечив надежное соединение.
Эти шаги помогут избежать проблем с подключением вентилятора и обеспечат его стабильную работу на протяжении долгого времени. Регулярная проверка контактов и проводки поможет избежать неприятных сюрпризов в пути и улучшит надежность системы охлаждения двигателя.
Вопрос-ответ:
Как раньше включался вентилятор на ВАЗ 2114?
На ВАЗ 2114 вентилятор системы охлаждения включался через реле. Обычно его включение происходило при достижении определённой температуры двигателя, когда перегрев становился опасным. Реле обеспечивало подачу тока на вентилятор, заставляя его работать и охлаждать радиатор.
Почему вентилятор на ВАЗ 2114 включался только при высоких температурах?
Вентилятор на ВАЗ 2114 был настроен на включение только при высоких температурах, чтобы предотвратить его бесполезную работу на холодном двигателе. Это позволяло экономить энергию и уменьшать нагрузку на аккумулятор. Вентилятор запускался, когда температура охлаждающей жидкости достигала определённого порога, обычно около 92–95°C.
Как можно было проверить, работает ли вентилятор на ВАЗ 2114?
Чтобы проверить работоспособность вентилятора, можно было запустить двигатель и дать ему немного поработать, пока не достигнется нужная температура. Затем нужно было услышать работу вентилятора или почувствовать поток воздуха через радиатор. Если вентилятор не включался, стоит проверить реле или предохранители.
Какие проблемы могли быть с вентилятором на ВАЗ 2114?
Если вентилятор не включался, причины могли быть разные: повреждение реле, неисправность датчика температуры, обрыв проводки или сгоревший предохранитель. Также бывают случаи, когда сам вентилятор выходит из строя из-за износа или механических повреждений. В таких ситуациях лучше проверять каждый элемент системы поочередно.
Как регулировался момент включения вентилятора на ВАЗ 2114?
Момент включения вентилятора на ВАЗ 2114 регулируется с помощью датчика температуры, который определяет, когда температура двигателя достигает предельного уровня. Обычно это происходило при температуре около 92°C. Если вентилятор не включался при достижении этой температуры, возможны проблемы с датчиком или реле.
Как раньше включали вентилятор на ВАЗ 2114?
На ВАЗ 2114 вентилятор охлаждения двигателя включался с помощью механического термостата. Когда температура охлаждающей жидкости достигала определенного уровня, термостат замыкал цепь, и вентилятор начинал работать. Также была предусмотрена кнопка для ручного включения вентилятора, которая располагалась на панели управления. В некоторых моделях вентилятор мог включаться и при достижении определенной температуры воздуха в салоне, что позволяло улучшить климат внутри автомобиля. Важно, чтобы система охлаждения работала исправно, иначе вентилятор может не включиться при нужной температуре, что приведет к перегреву двигателя.
