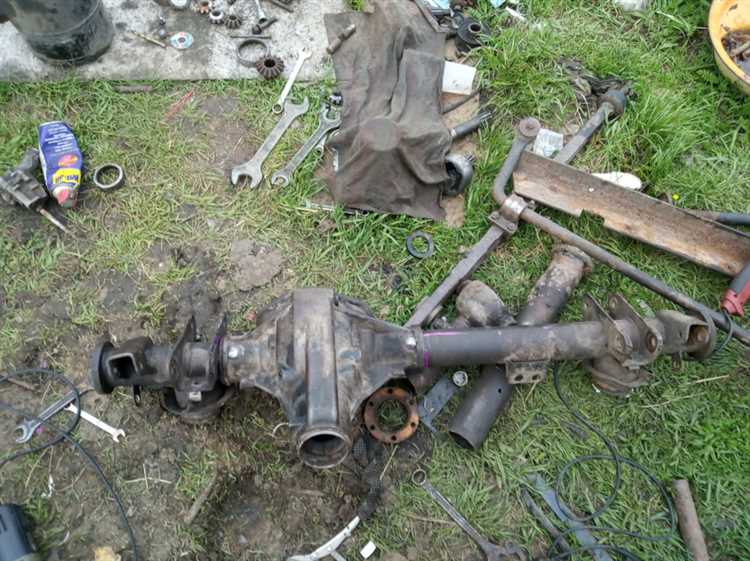

Заварка чугунного моста УАЗ – это не просто механический процесс, а сложная задача, требующая точности и соблюдения технологии. Применение неправильных методов или материалов может привести к деформации и повреждению деталей. Чтобы восстановить конструкцию качественно и обеспечить долговечность работы автомобиля, важно учесть несколько ключевых моментов.
Чугун, из которого изготавливаются мосты УАЗ, обладает особенностями, которые делают его сложным для сварки. При нагреве чугун склонен к образованию трещин, особенно если сварка производится без предварительного прогрева или с использованием неподходящего оборудования. Поэтому для качественного выполнения работы необходимы специальные навыки и инструменты.
Для того чтобы заварить чугунный мост УАЗ надежно, следует использовать электрод для чугуна, такой как ЦЛ-11 или УОНИ-13/55, которые обеспечивают хорошую адгезию и минимизируют риск трещинообразования. Перед сваркой важно тщательно очистить рабочую поверхность от грязи, масла и ржавчины, а также провести прогрев детали до температуры 200–300 градусов Цельсия, чтобы избежать быстрого остывания и уменьшить напряжения в материале.
Кроме того, при сварке необходимо следить за техниками охлаждения. Быстрое охлаждение после сварки может привести к образованию трещин, поэтому после завершения процесса швы следует постепенно остывать при комнатной температуре или использовать песок для изоляции. Такой подход обеспечит стабильность и долговечность шва, а также поможет избежать дополнительных повреждений моста.
Выбор материалов для заварки чугунного моста УАЗ
Для заварки чугунного моста УАЗ критически важен правильный выбор материалов, так как чугун отличается высокой хрупкостью и сложностью в сварке. Использование неподобающих материалов может привести к трещинам и снижению прочности конструкции.
Электроды для сварки чугуна – основной инструмент, который определяет качество заварки. Рекомендуется использовать электроды с покрытием, специально предназначенные для сварки чугуна. Одним из таких материалов является ЭЦЛ-12. Эти электроды содержат медь, что помогает снизить охлаждение и минимизировать вероятность образования трещин. Важно соблюдать рекомендуемый ток сварки, чтобы избежать перегрева, что также может привести к разрушению материала.
Сварочные прутки для подварки должны быть изготовлены из материала, который совместим с чугуном. Лучший выбор – это прутки из чугуна с добавлением графита, которые хорошо соединяются с основным металлом и обеспечивают стабильность сварного шва. Если используются прутки с добавлением фосфора или марганца, это может улучшить смачиваемость и уменьшить вероятность образования дефектов.
При сварке чугунного моста УАЗ также важно выбирать припои, обладающие высокой температурной стойкостью и хорошей прочностью. Применение припоя с добавлением меди или никеля позволит достичь более качественного соединения, особенно если шов подвергается высоким нагрузкам или вибрациям в процессе эксплуатации.
Кроме того, флюсы для сварки чугуна должны быть подходящими для высокотемпературной работы и обеспечивать защиту от окисления. Важно использовать флюсы, которые не только улучшат процесс заварки, но и снизят риск образования трещин за счет создания равномерного охлаждения.
Перед тем как приступить к заварке чугунного моста УАЗ, необходимо тщательно подготовить поверхность. Правильная подготовка обеспечит надежность и долговечность сварного шва. Важно учитывать несколько ключевых моментов.
- Очистка от загрязнений: Уберите с поверхности ржавчину, грязь, масла и другие загрязнения. Для этого используйте абразивные материалы или металлические щетки. Лучше всего применить шлифовальные машины с дисками, которые эффективно удаляют загрязнения.
- Удаление старой краски: Если на поверхности есть старое покрытие, его необходимо удалить. Для этого подойдет щетка с металлическим ворсом или химическое средство для снятия краски. На завариваемой поверхности не должно быть следов краски, так как это может повлиять на качество сварного шва.
- Механическая обработка: Для улучшения адгезии сварочного металла с чугуном, поверхность следует обработать с помощью шлифовального круга. Это создаст шероховатость, которая поможет сварному материалу «прочно держаться» на металле. Обрабатывайте не только поврежденную часть, но и вокруг нее, чтобы избежать образования слабых мест.
- Проверка на трещины: Тщательно осмотрите поверхность моста на наличие трещин или дефектов. Если обнаружены скрытые трещины, их необходимо заделать предварительно с использованием специальных смесей или низкотемпературных сварочных материалов. Это предотвратит дальнейшее распространение дефектов.
- Прогрев поверхности: Важно прогреть участок перед сваркой, особенно если чугун сильно окислен. Это способствует лучшему прилипанию сварочного материала и уменьшает риск образования трещин. Прогрев можно провести с помощью горелки или других отопительных устройств, поддерживая температуру около 100-150°C.
- Обезжиривание: После механической обработки и очистки, необходимо обезжирить поверхность с помощью растворителей, чтобы исключить влияние остатков масел или смазок на сварку. Применяйте ацетон или специализированные очистители.
Тщательная подготовка поверхности перед заваркой чугунного моста УАЗ является залогом качественного сварного шва и долгосрочной эксплуатации без повреждений. Без правильной очистки и подготовки сварка может оказаться неэффективной, что приведет к ухудшению прочности и возможным дефектам в будущем.

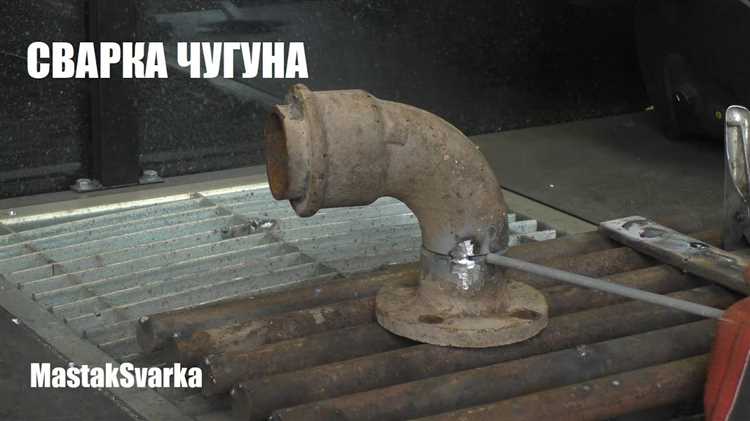

Техника сварки чугунных деталей моста УАЗ
Для надежного восстановления чугунного моста УАЗ необходимо строго соблюдать технологию сварки. Основная проблема – хрупкость чугуна и высокая склонность к образованию трещин при неравномерном нагреве и остывании. Применение неподходящего электрода или нарушение температурного режима делает шов недолговечным.
Наиболее эффективный метод – сварка никелевыми электродами (например, ОЗЧ-4 или МНЧ-2) с предварительным и последующим подогревом. Температура предварительного прогрева должна составлять от 300 до 400 °C. Прогрев необходим для снижения градиента температур в зоне шва и предотвращения образования микротрещин.
Сварка выполняется короткими швами длиной 20–30 мм с обязательным прерыванием для охлаждения. Каждый участок необходимо обстукивать молотком для снятия напряжений. Важно использовать молоток с шаровидным бойком и обстукивать не реже чем через каждые 30 секунд после каждого прохода.
Охлаждение производится крайне медленно, желательно в сухом песке или в термокамере. Резкое снижение температуры приводит к растрескиванию, особенно в местах высокой толщины металла. При невозможности термокамеры применяют асбестовое или минеральное волокно.
Подготовка кромок производится механически, V-образная разделка под углом 60° обеспечит надежное проплавление. Обязательна зачистка до чистого металла с удалением графитовых включений. Использование шлифовального круга предпочтительнее, чем резка кислородом – это исключает образование закалочных структур.
Контроль качества шва проводится визуально и с помощью капиллярного метода. Любая пористость или непровар недопустимы – они резко снижают прочность узла. После сварки деталь следует выдержать не менее 12 часов для стабилизации структуры металла.
Особенности выбора сварочного оборудования для чугуна
Для ремонта чугунного моста УАЗ требуется сварочное оборудование, способное обеспечить стабильную дугу при низком токе и точный контроль температурного режима. Предпочтителен инверторный сварочный аппарат с функцией MMA (ручной дуговой сварки), рассчитанный на ток от 40 до 120 А, так как перегрев чугуна вызывает трещины и деформации.
Аппарат должен поддерживать функцию Hot Start и Arc Force – они упрощают розжиг дуги и стабилизируют сварку при кратковременных изменениях дугового промежутка. Это критично при работе с чугуном, склонным к растрескиванию при резких температурных колебаниях.
Трансформаторные модели уступают по точности и плавности регулировки тока, особенно при работе с чугунными деталями сложной геометрии. Также важно наличие функции VRD (снижение напряжения холостого хода), которая повышает безопасность при сварке в ограниченном пространстве под мостом.
При пайке или сварке с предварительным подогревом удобны аппараты с возможностью работы от генератора, особенно в полевых условиях. Рекомендуется выбирать устройства с коэффициентом мощности не ниже 0.85 и защитой от перегрева – чугун требует длительных прогревов и плавного остывания, что увеличивает нагрузку на оборудование.
Как избежать трещин при заварке чугунного моста

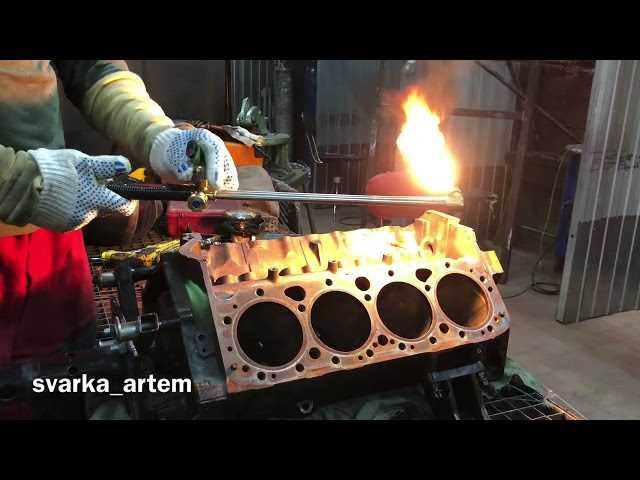

Чугун склонен к растрескиванию из-за высокой хрупкости и неравномерного теплового расширения. Для снижения риска необходимо предварительно прогреть деталь до температуры 300–400 °C. Использование газовой горелки или промышленной печи позволяет добиться равномерного прогрева, особенно в районе предполагаемой сварки.
Применяйте электроды с никелевым или медно-железным покрытием, например ЦЧ-4 или ОЗЧ-6. Они обеспечивают пластичный сварной шов и снижают внутренние напряжения. Сварку ведите короткими валиками длиной не более 20 мм, с промежуточным охлаждением до температуры около 200 °C. Это предотвращает локальное перегревание и образование термических трещин.
После каждого прохода производите обстукивание шва молотком средней массы. Это снимает внутренние напряжения и уменьшает вероятность образования микротрещин при остывании. Окончательное охлаждение должно быть медленным – оберните мост асбестовой тканью или закопайте в сухой песок минимум на 8–10 часов.
Избегайте сварки в холодном помещении. Резкие перепады температуры увеличивают внутренние напряжения и могут привести к отслоению металла. Влажность также недопустима – она способствует образованию пор и раковин, особенно при использовании старых чугунных деталей.
После сварки: контроль качества и доводка
Сразу после остывания шва необходимо провести визуальный осмотр. Трещины, пористость, шлаковые включения – недопустимы. Особое внимание уделяют месту провара вокруг сателлитов и сопряжения шестерни с корпусом. Используйте увеличительное стекло для оценки микротрещин в зонах максимального теплового влияния.
Далее – магнитопорошковый контроль. Применяйте ферромагнитный индикаторный порошок и У-образный магнит. Такой метод выявит невидимые глазом дефекты до 0,1 мм. Если доступа к магнитному оборудованию нет – хотя бы проведите капиллярный контроль с пенетрантом и проявителем.
Измерьте биение фланца моста – не должно превышать 0,05 мм. При превышении – исправляют методом механической доводки на координатно-расточном станке или шлифованием. Важно сохранить соосность полуосей, иначе возникнут паразитные вибрации при движении.
Обязательно прокалибруйте посадочные места под подшипники. После сварки может возникнуть овализация отверстий. Для устранения – применяют развертку или расточку с допуском по H7. Проверка производится калибрами-пробками с точностью до сотых миллиметра.
Перед окончательной сборкой мост продувается сжатым воздухом, очищается от окалины, сварочного шлака и металлической пыли. Остатки шлифовки могут повредить сальники и подшипники. После очистки – контроль геометрии с помощью поверочной линейки и щупа. Максимальный зазор в сопряжённых плоскостях – 0,03 мм.
Вопрос-ответ:
Как правильно заварить чугунный мост УАЗ, чтобы обеспечить надежность?
Для того чтобы заварить чугунный мост УАЗ, необходимо учесть несколько факторов. Во-первых, важно правильно подготовить поверхность для сварки. Чугун имеет склонность к образованию трещин при нагреве, поэтому рекомендуется использовать специальную сварку для чугуна, которая включает в себя стержни с добавлением меди. После очистки поверхности, следует прогреть металл до 200-300°C, чтобы избежать термического шока. Также не стоит забывать о контролируемом охлаждении, чтобы избежать образования трещин. Нагрев и охлаждение должны быть равномерными.
Какие материалы нужны для сварки чугунного моста УАЗ?
Для сварки чугунного моста УАЗ лучше всего использовать электродные стержни, специально предназначенные для сварки чугуна. Такие стержни часто содержат медь или никель, что помогает обеспечить более прочное соединение и снизить вероятность трещин. Кроме того, для подготовки шва могут понадобиться специальные очистители, такие как щетки с металлическими щетинами или абразивные материалы для снятия загрязнений и окалины. Также потребуется термостойкий материал для защиты от перегрева.
Почему при сварке чугунного моста УАЗ важно правильно регулировать температуру?
Чугун — это материал, который сильно реагирует на изменения температуры. При неправильном нагреве или охлаждении чугун может образовывать трещины, что приведет к снижению прочности соединения. Особенно важно избегать перегрева, так как чугун теряет свою прочность при высокой температуре, и слишком быстрое охлаждение также может вызвать растрескивание. Поэтому сварочные работы с чугуном требуют аккуратности в контроле температуры, что обеспечит долговечность и прочность конструкции.
Как избежать образования трещин при сварке чугунного моста УАЗ?
Для предотвращения трещин при сварке чугунного моста УАЗ необходимо соблюдать несколько важных шагов. Во-первых, важно тщательно прогреть металл перед сваркой, чтобы избежать термического шока. Прогрев на 200-300°C поможет снизить риск трещин. Во-вторых, нужно использовать сварочные материалы, которые подходят для чугуна, такие как электроды с добавлением меди или никеля. Наконец, охлаждение после сварки должно быть плавным — резкое охлаждение или охлаждение в холодной воде может привести к образованию трещин. Также не следует забывать про сварочную технику — швы должны быть аккуратными, чтобы избежать внутренних напряжений в металле.
Загрузка...
