Кран отопителя на ВАЗ 2109 расположен в моторном отсеке, с правой стороны от блока двигателя, ближе к задней стенке моторного отсека. Он соединён с системой охлаждения и управляется тросиком, идущим от панели управления отоплением в салоне. Конструкция предполагает установку крана на патрубке, выходящем из блока головки цилиндров, что делает его доступным для осмотра без снятия других узлов.
Для точной локализации детали стоит ориентироваться на резиновый патрубок, соединяющий кран с радиатором печки. Сам кран закреплён металлическим хомутом и имеет корпус из алюминиевого сплава или пластика – в зависимости от модификации. При осмотре важно обратить внимание на следы охлаждающей жидкости в области соединений: даже незначительное запотевание указывает на износ уплотнительных элементов или коррозию корпуса.
Доступ к крану возможен без демонтажа торпедо, что упрощает замену. Однако для комфортной работы желательно снять воздухозаборник отопителя и частично освободить жгут проводки. При замене крана рекомендуется также проверить состояние патрубков и хомутов, так как их износ – частая причина протечек после установки нового элемента.
Где находится кран печки в моторном отсеке ВАЗ 2109
Кран отопителя на ВАЗ 2109 установлен на задней стенке моторного отсека, в правой части, ближе к пассажирской стороне. Он крепится к корпусу отопителя, к которому подходят два патрубка системы охлаждения – один от блока двигателя, второй к радиатору печки.
- Для доступа необходимо открыть капот и найти металлическую панель моторного щита – кран располагается рядом с ней, под пластиковой накладкой системы вентиляции.
- Частично он скрыт за воздухозаборником, установленным под дворниками, поэтому для удобства демонтажа и диагностики рекомендуется снять его.
- От крана отходят два резиновых шланга: один подводящий, идущий от головки блока цилиндров, второй – отводящий, направленный к термостату.
- Управление краном осуществляется механическим тросиком, проведённым через моторный щит от панели управления отоплением в салоне.
Для проверки герметичности или замены необходимо отсоединить оба патрубка, предварительно слив часть охлаждающей жидкости. Также важно убедиться, что управляющий трос свободно перемещается и не заедает в крайних положениях.

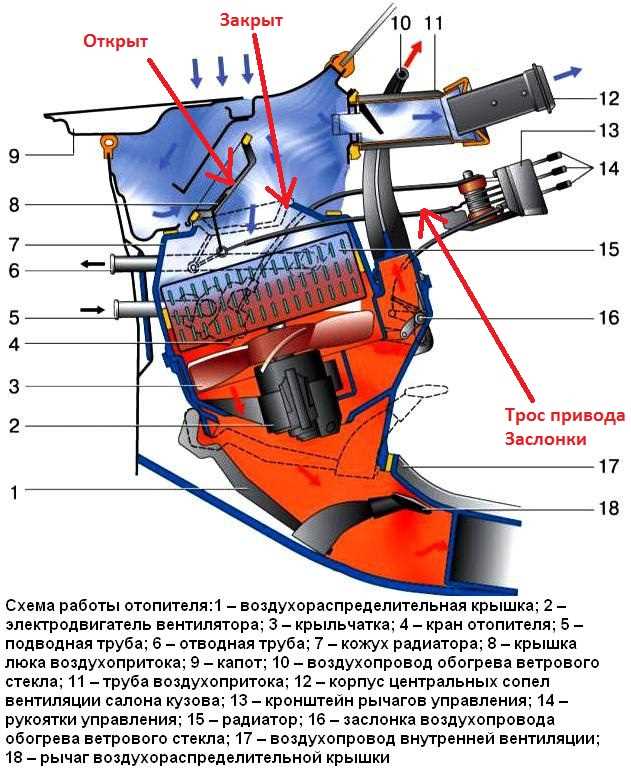

Как добраться до крана печки без снятия панели
Кран отопителя на ВАЗ 2109 расположен в моторном отсеке, в нише под лобовым стеклом со стороны пассажира. Для доступа к нему демонтаж панели не требуется, но потребуется частичный разбор кожуха вентиляции и аккуратная работа в ограниченном пространстве.
- Отключите минусовую клемму аккумулятора.
- Слейте охлаждающую жидкость до уровня ниже патрубков крана.
- Снимите резиновый уплотнитель капота по периметру, чтобы освободить край пластиковой накладки под лобовым стеклом.
- Открутите саморезы и снимите пластиковую защиту жабо. Под ней откроется доступ к вентиляционному кожуху.
- Открутите крепления кожуха печки со стороны пассажира. Отклоните его, не снимая полностью, чтобы получить доступ к крану отопителя.
- Открутите два хомута на патрубках крана. Аккуратно извлеките кран, стараясь не повредить посадочное место и шланги.
Для упрощения работы используйте трещотку с удлинителем и крестовую отвертку средней длины. Если кран установлен на герметик, потребуется аккуратно срезать его ножом. Новый кран желательно смазать силиконом для облегчения последующей установки.
Признаки неисправности крана печки и связь с его расположением
Основной симптом неисправного крана печки на ВАЗ 2109 – слабый нагрев салона при полностью открытом регуляторе отопителя. Это часто сопровождается наличием холодного воздуха из дефлекторов даже после прогрева двигателя. Причина кроется в неполном открытии или заклинивании механизма крана, который находится в подкапотном пространстве, в районе моторного щита с пассажирской стороны. Из-за такого расположения кран подвержен загрязнению и коррозии из-за попадания влаги и дорожной пыли.
Еще один признак – подтеки антифриза возле моторного щита или запах охлаждающей жидкости в салоне. Это может указывать на износ уплотнительных элементов крана. Из-за тесного размещения и ограниченного доступа, визуальный осмотр затруднен, что часто приводит к запоздалой диагностике.
Скрип или тугое вращение регулятора температуры в салоне – также сигнал о неисправности. Жесткая тяга от крана к панели управления может деформироваться из-за повышенного сопротивления при закисании механизма, особенно в холодное время года. Плохой доступ к крану затрудняет профилактическое обслуживание и своевременное смазывание.
Для диагностики необходимо проверить температуру подающего и обратного патрубков отопителя. Если на ощупь они остаются холодными или едва теплыми при работающем двигателе, велика вероятность непроходимости крана. Такое поведение характерно при его частичном открытии или заклинивании, что напрямую связано с его конструктивным расположением – на стыке салона и моторного отсека.
Различия в расположении крана печки на инжекторных и карбюраторных версиях
На ВАЗ 2109 с карбюраторным двигателем кран печки расположен в моторном отсеке, с правой стороны, ближе к перегородке между двигателем и салоном. Он соединяется с патрубками системы охлаждения, и управление осуществляется тросиком, проходящим через перегородку в салон. Конструкция простая, но подвержена утечкам из-за износа уплотнений и слабого качества самого крана.
В инжекторной версии ВАЗ 2109 кран печки также находится в моторном отсеке, но его расположение смещено ближе к корпусу термостата, поскольку конфигурация системы охлаждения отличается. Кроме того, применяются другие патрубки с более изогнутой формой. Это требует аккуратности при замене: кран от карбюраторной версии не подходит без доработки. Также изменено крепление троса управления – его укладка выполняется иначе, с меньшим изгибом, чтобы исключить заедания.
При замене крана на инжекторной версии необходимо учитывать повышенное давление в системе – выбирать усиленные краны с металлическим корпусом. Установка кранов, предназначенных для карбюраторной версии, может привести к течам или неправильной работе заслонки отопителя.
Какие патрубки подключаются к крану печки и где они проходят
К крану печки на ВАЗ 2109 подключаются два патрубка: подающий и обратный. Подающий патрубок идет от головки блока цилиндров, непосредственно от выходного штуцера системы охлаждения двигателя. Он подводит горячий тосол к входному штуцеру крана, расположенному с левой стороны корпуса отопителя.
Обратный патрубок соединяет выход крана с трубкой, идущей к водяному насосу. Он отводит охлажденный тосол обратно в систему циркуляции. Этот патрубок проложен вдоль моторного щита, закрепляется пластиковыми держателями и проходит под вакуумным усилителем тормозов.
При установке патрубков важно использовать оригинальные хомуты и следить за отсутствием перегибов. Недопустимо натяжение патрубков – это вызывает трещины и утечку охлаждающей жидкости. Все соединения должны быть герметичными, особенно в местах входа в кран и выхода из него, так как утечка здесь ведет к запотеванию стекол и перегреву двигателя.

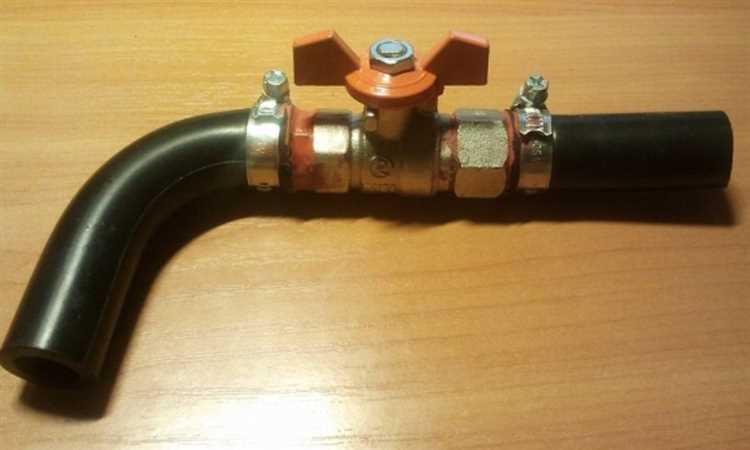

Как снять кран печки на ВАЗ 2109 в условиях гаража
Для снятия крана печки на ВАЗ 2109 в гараже потребуется минимум инструментов и немного времени. Следуйте пошагово описанному процессу, чтобы выполнить замену или ремонт этого элемента системы отопления.
1. Подготовка к работе
Перед началом работы рекомендуется отключить аккумулятор, чтобы избежать коротких замыканий. Убедитесь, что двигатель холодный, так как кран печки подключен к системе охлаждения, и работа с горячим антифризом может привести к ожогам.
2. Доступ к крану
Кран печки расположен на трубках отопителя, которые проходят вдоль моторного отсека. Чтобы добраться до крана, нужно отсоединить шланги от отопителя. Для этого открутите крепежные болты на кронштейне, который удерживает кран на месте.
3. Слив охлаждающей жидкости
Перед снятием крана рекомендуется слить часть антифриза из системы охлаждения. Это можно сделать через сливной болт на радиаторе или сливая жидкость через шланг. Подготовьте контейнер для сбора жидкости, чтобы не загрязнить гараж.
4. Отсоединение шлангов
Освободите шланги от крана печки. Для этого аккуратно сожмите хомуты с помощью пассатижей и сдвигайте их в сторону. Затем снимите шланги с крана, стараясь не повредить их. Обратите внимание на возможные следы коррозии на соединениях, которые могут потребовать замены.
5. Демонтаж крана
После отсоединения шлангов приступайте к демонтажу крана. Для этого открутите все крепежи, которые удерживают кран в моторном отсеке. Снимите кран и внимательно осмотрите его на наличие повреждений или следов утечек.
6. Установка нового крана
При установке нового крана убедитесь, что все соединения герметичны и надежно закреплены. После установки крана на место, подключите шланги и закрепите хомуты. Не забудьте проверить, что все элементы системы охлаждения правильно подключены.
7. Проверка системы
После завершения работы залейте охлаждающую жидкость и запустите двигатель. Дайте ему поработать несколько минут, чтобы проверить герметичность соединений и нормальную работу отопителя. Если все в порядке, соберите элементы моторного отсека и проверьте работу печки.

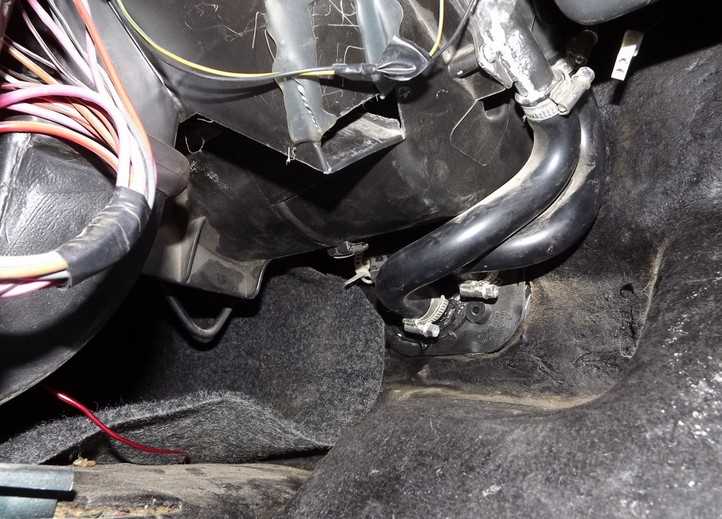

На что обратить внимание при установке нового крана на штатное место
При установке нового крана печки на ВАЗ 2109 важно обратить внимание на несколько ключевых аспектов для обеспечения правильной работы системы отопления и предотвращения возможных повреждений.
Во-первых, перед установкой убедитесь, что новый кран полностью соответствует оригинальному. Это обеспечит правильную посадку и герметичность соединений. Сравните старую и новую деталь по размерам, расположению штуцеров и типу креплений.
Во-вторых, при подключении крана убедитесь в надежности соединений. Используйте новые уплотнительные кольца, чтобы избежать утечек антифриза. Для этого желательно наносить небольшое количество герметика на резьбу, чтобы дополнительно обеспечить герметичность.
Не забывайте, что кран должен быть установлен в правильном положении, соответствующем конструкции автомобиля. Положение крана определяет направление потока охлаждающей жидкости, и его неправильная установка может привести к неэффективной работе системы отопления.
При закреплении крана убедитесь, что не перегружаете крепежные элементы. Излишнее усилие при затяжке может привести к повреждению резьбы или деформации деталей.
После установки крана важно проверить систему на герметичность. Запустите двигатель и дайте ему прогреться до рабочей температуры. Осмотрите соединения на наличие подтеков антифриза. В случае обнаружения утечек, устраните их немедленно, подтянув соединения или заменив поврежденные элементы.
Особое внимание следует уделить качеству новых компонентов, так как детали низкого качества могут быстро выйти из строя. Использование оригинальных или проверенных запчастей существенно снижает риск поломок в будущем.
Почему кран печки может протекать в определённой позиции установки
Если кран печки установлен в положении, когда прокладка находится под нагрузкой, то постоянное давление жидкости может привести к её деформации или повреждению. В этом случае, даже при правильно установленном кране, вода будет просачиваться через неплотности в месте соединения.
Рекомендация: Регулярно проверяйте состояние прокладок и уплотнителей крана печки. Если обнаружены признаки износа, замените их на новые, соответствующие оригинальным параметрам.
Также причиной протекания может быть неправильная установка крана. Например, при неправильном уголке наклона крана может возникнуть избыточное давление в его корпусе, что также приведёт к повреждению герметичности. В таких случаях стоит проверить соответствие угла установки крана стандартам производителя.
Рекомендация: Убедитесь, что кран установлен в соответствии с рекомендациями заводского руководства. При необходимости отрегулируйте его положение или замените повреждённые компоненты системы.
Другим фактором является качество самого крана. С дешёвыми или неоригинальными деталями вероятность протекания значительно выше. Малая прочность материала и некачественные уплотнители быстро теряют свою эффективность под действием температурных колебаний.
Рекомендация: Используйте только качественные, проверенные запчасти от официальных производителей для минимизации риска протечек.
Вопрос-ответ:
Где находится кран печки на ВАЗ 2109?
Кран печки на ВАЗ 2109 расположен под капотом, слева от радиатора. Он управляет подачей охлаждающей жидкости в отопитель. Обычно кран находится на трубке, которая идет от блока двигателя к радиатору отопителя, и в нем регулируется поток жидкости в систему печки.
Как определить, что кран печки на ВАЗ 2109 требует замены?
Если кран печки на ВАЗ 2109 неисправен, это можно заметить по нескольким признакам. Например, если из отопителя не поступает горячий воздух, несмотря на включение обогрева, или если кран не поворачивается, то, вероятно, он поврежден. Также часто бывают случаи утечек жидкости вокруг крана, что также является признаком его неисправности.
Как правильно заменить кран печки на ВАЗ 2109?
Для замены крана печки на ВАЗ 2109 необходимо сначала отключить систему охлаждения. Затем под капотом найти старый кран и снять с него все трубки, которые ведут к радиатору отопителя. После этого кран можно открутить и заменить новым. Важно правильно установить новый кран и убедиться, что все соединения герметичны, чтобы избежать утечек.
Как отремонтировать кран печки на ВАЗ 2109, если он перестал работать?
Если кран печки на ВАЗ 2109 перестал функционировать, можно попробовать почистить его от накипи или других загрязнений. Для этого нужно разобрать кран, проверить его внутреннюю часть на наличие повреждений или заблокированных частей, а затем промыть все детали. Если кран продолжает не работать, возможно, потребуется его замена.
Какие проблемы могут возникнуть с краном печки на ВАЗ 2109?
Основные проблемы с краном печки на ВАЗ 2109 включают засорение, утечку жидкости или заедание механизма регулировки. В случае загрязнения, кран может не открываться или закрываться должным образом, что повлияет на работу отопителя. Если кран протекает, это может привести к утечке антифриза, что требует немедленного вмешательства для предотвращения перегрева двигателя.
Где находится кран печки на ВАЗ 2109?
Кран печки на ВАЗ 2109 располагается в моторном отсеке автомобиля, в районе передней панели. Обычно его можно найти с левой стороны, близко к корпусу отопителя. Этот кран управляет подачей охлаждающей жидкости в радиатор отопителя, что влияет на работу системы обогрева салона. Чтобы добраться до крана, потребуется снять пластиковую защиту или отодвинуть другие элементы, которые могут закрывать доступ. Место расположения крана может варьироваться в зависимости от года выпуска автомобиля, но общая концепция остается прежней.
