Где находится датчик холостого хода на ваз 2114

Датчик холостого хода на ВАЗ 2114 отвечает за поддержание стабильных оборотов двигателя на холостом ходу. Это важный элемент системы управления двигателем, который определяет положение дроссельной заслонки и регулирует количество поступающего воздуха. Нахождение датчика в правильном положении и его исправная работа напрямую влияют на работу двигателя при низких оборотах, обеспечивая стабильность работы и экономию топлива.

Датчик холостого хода на ВАЗ 2114 размещен на корпусе дроссельной заслонки. Он фиксируется с помощью нескольких винтов и подключается к системе проводки, через которую передаются сигналы в блок управления двигателем (ЭБУ). Для того чтобы точно определить местоположение датчика, необходимо снять воздушный патрубок, ведущий от воздушного фильтра к дроссельной заслонке, и осмотреть сам корпус.

Основной задачей датчика холостого хода является передача данных о положении заслонки в реальном времени, что позволяет ЭБУ точно регулировать количество воздуха, поступающего в цилиндры, и поддерживать нужные обороты двигателя. Если датчик выходит из строя, это может привести к нестабильным оборотам двигателя, его глуханию или повышенному расходу топлива. Важно своевременно проверять его состояние при диагностике автомобиля.

Рекомендации: для диагностики датчика холостого хода можно использовать мультиметр, проверив сопротивление его контактов. Также стоит осмотреть состояние контактов и проводки на предмет окисления или повреждений. Если датчик неисправен, его замена должна проводиться с учетом особенностей модели двигателя вашего автомобиля.

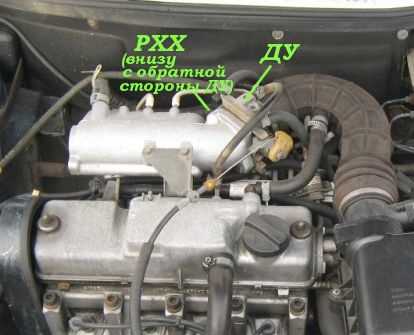

Расположение датчика холостого хода на двигателе ВАЗ 2114

Датчик холостого хода (ДХХ) на ВАЗ 2114 установлен на корпусе дроссельной заслонки. Он предназначен для регулирования оборотов двигателя на холостом ходу. Для доступа к датчику необходимо снять воздушный фильтр и отсоединить воздуховод, чтобы увидеть дроссельную заслонку. Датчик находится с правой стороны от заслонки, в непосредственной близости к её оси.

ДХХ крепится с помощью двух болтов и подключается через разъём проводки. При установке нового датчика важно соблюдать правильное положение, чтобы избежать некорректной работы двигателя. Проверьте герметичность соединения и отсутствие загрязнений на контактных площадках разъёма.

Для замены датчика холостого хода потребуется открутить два крепежных винта, после чего аккуратно снять старое устройство. Новый датчик следует установить в том же положении, убедившись в надежности подключения кабелей. После установки желательно провести калибровку с помощью диагностики ЭБУ автомобиля, чтобы сбросить старые параметры работы системы и обеспечить точную регулировку оборотов на холостом ходу.

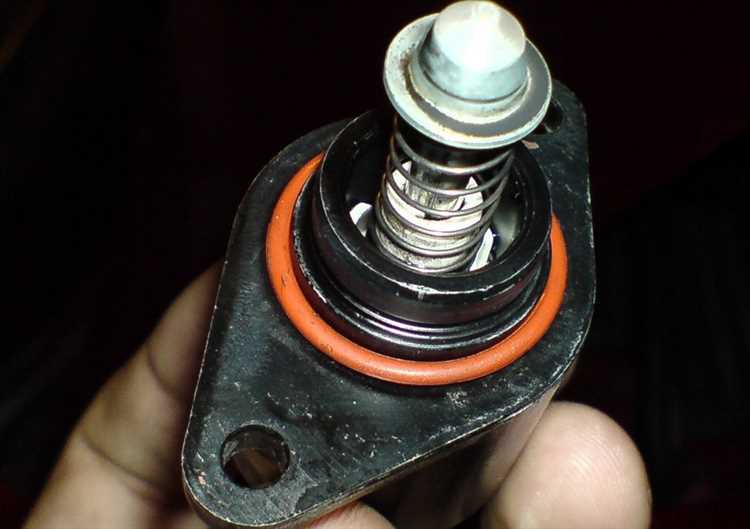

Как правильно найти датчик холостого хода на ВАЗ 2114

Для того чтобы найти датчик холостого хода на ВАЗ 2114, важно понимать его расположение и особенности конструкции двигателя. Датчик находится на корпусе дроссельной заслонки, рядом с центральной частью, где находится механизм, регулирующий подачу воздуха в двигатель при холостом ходе.

Шаг 1: Откройте капот и найдите дроссельный узел. Он расположен в верхней части двигателя, в районе впускного коллектора.

Шаг 2: На корпусе дроссельной заслонки обратите внимание на небольшой элемент, который крепится к его боковой части. Это и есть датчик холостого хода, часто его называют датчиком положения дроссельной заслонки.

Шаг 3: Для доступа к датчику, возможно, придется отсоединить проводку и снять несколько крепежных элементов. Работать лучше всего при выключенном двигателе, чтобы избежать случайных повреждений.

Шаг 4: Когда найдете датчик, внимательно осмотрите его на наличие загрязнений или повреждений. Если планируете его заменить, заранее подготовьте новый датчик холостого хода, который должен быть совместим с моделью вашего автомобиля.

Убедитесь, что проводка подключена корректно, а все соединения надежно зафиксированы, чтобы избежать нестабильной работы двигателя.

Инструменты, необходимые для проверки датчика холостого хода

Еще один полезный инструмент – манометр. С его помощью можно проверить давление в системе подачи воздуха, что важно для точной работы датчика. Также манометр поможет диагностировать возможные утечки воздуха, которые могут влиять на корректность работы датчика холостого хода.

Для удобства работы подойдут также зажимы для проверки проводки и клемм. Они позволяют надежно соединить измерительные приборы с контактами без риска повреждения проводки или разъема датчика.

Не обойтись без отверток. Плоская и крестовая отвертки понадобятся для снятия защитных кожухов и крепления датчика, если потребуется его замена или регулировка. Важно, чтобы отвертки были подходящего размера, чтобы избежать повреждения элементов крепежа.

Также пригодится чистящий раствор и кисточка. Эти инструменты используются для очистки датчика холостого хода от загрязнений, которые могут исказить результаты диагностики. Регулярная чистка помогает поддерживать его работоспособность.

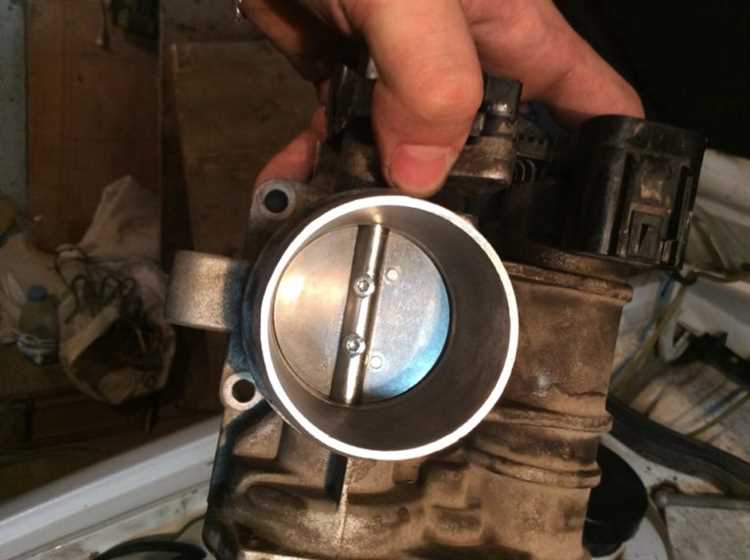

Как извлечь датчик холостого хода на ВАЗ 2114

Датчик холостого хода на ВАЗ 2114 отвечает за контроль оборотов двигателя на холостом ходу. Если возникает необходимость его извлечь для проверки или замены, следуйте этим шагам.

1. Отключите аккумулятор, чтобы избежать короткого замыкания или случайного замыкания цепей при работе с электрооборудованием.
2. Найдите датчик холостого хода. Он расположен на корпусе дроссельной заслонки, с правой стороны двигателя, ближе к впускному коллектору.
3. Освободите соединение датчика с проводкой. Для этого аккуратно отсоедините разъем, не повреждая его. Используйте плоскогубцы или специализированный инструмент для снятия пластиковых защелок.
4. Для снятия самого датчика потребуется открутить два крепежных винта. Используйте отвертку с подходящей головкой. Важно не повредить резьбу болтов, поэтому при откручивании держите их в строго вертикальном положении.
5. После откручивания винтов, аккуратно извлеките датчик из корпуса дроссельной заслонки. Если датчик застрял, слегка покачайте его, чтобы освободить соединение.
6. Проверьте состояние датчика перед установкой нового. Осмотрите контакты и электрические соединения на наличие коррозии или повреждений. При необходимости почистите их с использованием специализированного очистителя контактов.

После извлечения датчика холостого хода, замените его новым, если в этом есть необходимость. Убедитесь, что новый датчик правильно установлен и подключен к системе.

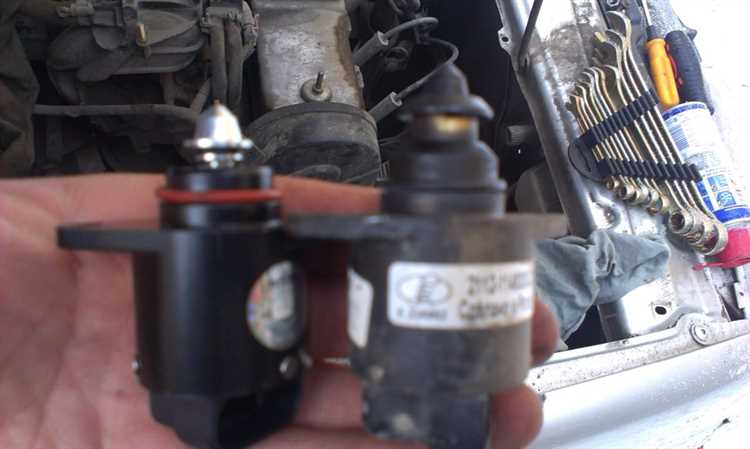

Причины выхода из строя датчика холостого хода на ВАЗ 2114

Следующей причиной является естественный износ сенсора. Со временем механические компоненты ДХХ теряют свою точность, что сказывается на стабильности холостого хода. Особенно это характерно для автомобилей с большим пробегом, где износ чувствительных элементов приводит к увеличению погрешностей в работе устройства.

Также повлиять на работоспособность датчика может неправильная регулировка воздушного фильтра. Когда фильтр забит, воздушный поток становится ограниченным, что нарушает подачу воздуха в систему холостого хода. Это может вызвать нестабильную работу ДХХ, а в дальнейшем и его поломку.

Неисправности в электрической системе, такие как повреждения проводки, короткие замыкания или обрывы контактов, также часто приводят к выходу из строя датчика холостого хода. Особенно это касается старых автомобилей, у которых элементы проводки могут подвергаться коррозии.

Наконец, неправильная эксплуатация автомобиля, например, частые холодные старты или агрессивная манера вождения, могут привести к перегреву датчика. Высокие температуры значительно ускоряют его износ, а также могут вызвать деформацию пластиковых и металлических частей устройства.

Как проверить датчик холостого хода на ВАЗ 2114 без снятия

Для проверки датчика холостого хода (ДХХ) на ВАЗ 2114 без его снятия, первым делом стоит оценить поведение двигателя при старте и на холостом ходу. Если двигатель работает неустойчиво или обороты на холостом ходу fluctuируют, возможно, проблема именно в ДХХ.

Используйте диагностический сканер для считывания ошибок, связанных с ДХХ. Если датчик неисправен, на экране появится ошибка, касающаяся работы системы управления холостым ходом.

Можно выполнить проверку мультиметром на подключенном датчике. Для этого измерьте напряжение на контактах разъема ДХХ при включенном зажигании. Оно должно находиться в пределах 4-5 В. Если напряжение выходит за эти пределы, вероятно, датчик неисправен.

Следующий способ – проверить сопротивление на контактах ДХХ. Сопротивление при отключенном проводе должно быть в пределах 200-500 Ом. Значения за пределами этого диапазона указывают на дефект датчика.

Также можно проверить саму работу устройства с помощью системы адаптации. Для этого включите зажигание и, удерживая педаль акселератора, полностью откройте и закройте дроссельную заслонку. После этого следует наблюдать, стабилизировались ли обороты на холостом ходу. Если этого не происходит, возможно, датчик требует диагностики или замены.

Наконец, если двигатель продолжает плохо работать на холостом ходу, несмотря на проверку датчика, проверьте проводку и соединения, так как плохой контакт может привести к сбоям в работе ДХХ.

Установка нового датчика холостого хода на ВАЗ 2114

Процесс замены датчика холостого хода на ВАЗ 2114 требует минимальных инструментов и знаний. Важно соблюдать правильную последовательность действий, чтобы избежать повреждений системы и обеспечить корректную работу автомобиля.

1. Подготовка автомобиля: Перед заменой необходимо отключить аккумулятор, чтобы избежать короткого замыкания и случайного включения стартера. Открутите капот и обеспечьте доступ к двигателю.
2. Расположение датчика: Датчик холостого хода расположен на корпусе дроссельной заслонки. Обычно он находится с задней стороны корпуса, рядом с выходом воздушного канала. Найдите его, чтобы избежать путаницы с другими компонентами.
3. Удаление старого датчика: Для начала отсоедините проводку от старого датчика. Аккуратно вытащите разъем, не повреждая его. Затем открутите два крепежных болта, фиксирующих датчик. Снимите датчик, аккуратно извлекая его из посадочного места.
4. Подготовка нового датчика: Новый датчик холостого хода должен соответствовать заводским характеристикам. Проверьте его с помощью мультиметра перед установкой. Убедитесь, что нет повреждений и он готов к использованию.
5. Установка нового датчика: Установите новый датчик на место старого. Плотно зафиксируйте его болтами, не перетягивая их. После этого подключите разъем, убедившись, что контакт надежно зафиксирован.
6. Проверка работы: После установки подключите аккумулятор и запустите двигатель. Убедитесь, что холостые обороты стабильны, а двигатель работает без рывков и перебоев. Если необходимо, откалибруйте датчик через диагностический прибор.

Регулярная проверка и замена датчика холостого хода важны для стабильной работы двигателя. После установки нового датчика убедитесь в отсутствии ошибок в системе и корректной работе всех компонентов автомобиля.

Частые ошибки при замене датчика холостого хода на ВАЗ 2114

При замене датчика холостого хода на ВАЗ 2114 часто допускаются несколько ключевых ошибок, которые могут повлиять на работу двигателя и привести к новым поломкам.

Одна из распространенных ошибок – это неправильная установка нового датчика. Перед установкой обязательно очистите посадочное место от загрязнений и следов масла. Если датчик не встал в гнездо плотно, может произойти его неполное соединение, что приведет к нестабильной работе системы.

Не проверяется работоспособность нового датчика перед установкой. Важно убедиться, что деталь исправна, так как дефект нового компонента может вызвать такие же проблемы, как и на старом датчике.

Некоторые автовладельцы забывают о правильной затяжке крепежных элементов датчика. Слишком слабая или чрезмерно сильная затяжка может повлиять на точность работы устройства и вызвать его повреждение или утечку воздуха.

Еще одна ошибка – это несоответствие нового датчика оригинальной детали. Некоторые заменители имеют небольшие отличия в конструкции, что может повлиять на точность измерений и настройки системы холостого хода.

Также стоит обратить внимание на подключение проводки. Неправильно соединенные провода могут привести к сбоям в сигнале и нарушению работы двигателя. При установке проверьте целостность контактов и отсутствие коррозии на разъемах.

Не учитывается необходимость сброса адаптации после замены датчика. После установки нового компонента необходимо выполнить сброс ошибки в системе, а также провести процедуру адаптации для корректной работы двигателя.

Нередко допускается ошибка при установке уплотнительных прокладок. Если прокладка повреждена или установлена неправильно, может возникнуть подсос воздуха, что приведет к нестабильным оборотам холостого хода.

Вопрос-ответ:

Где находится датчик холостого хода на ВАЗ 2114?

Датчик холостого хода на ВАЗ 2114 располагается на корпусе дроссельной заслонки. Он установлен для контроля оборотов двигателя на холостом ходу и корректировки их в зависимости от нагрузки и состояния двигателя.

Как найти датчик холостого хода на ВАЗ 2114, если он неисправен?

Если датчик холостого хода на ВАЗ 2114 неисправен, он может располагаться в корпусе дроссельной заслонки. Для его замены или диагностики нужно открутить болты корпуса дроссельной заслонки, осмотреть его на наличие загрязнений или повреждений, а также проверить соединения проводов. В случае поломки рекомендуется заменить датчик новым.

Как проверить датчик холостого хода на ВАЗ 2114 на работоспособность?

Чтобы проверить датчик холостого хода на ВАЗ 2114, нужно снять его с корпуса дроссельной заслонки и измерить сопротивление с помощью мультиметра. При разных положениях штока датчика сопротивление должно изменяться. Также можно проверить работу датчика с помощью диагностики на сканере, который покажет его корректность в системе управления двигателем.

Почему датчик холостого хода на ВАЗ 2114 может выйти из строя?

Датчик холостого хода на ВАЗ 2114 может выйти из строя по нескольким причинам. Наиболее частые из них – это загрязнение датчика, износ компонентов из-за времени эксплуатации, а также плохие контакты в электрической цепи. Пыль и грязь, попавшие в корпус дроссельной заслонки, могут вызвать неправильную работу датчика, что повлияет на стабильность оборотов двигателя на холостом ходу.

Как заменить датчик холостого хода на ВАЗ 2114?

Для замены датчика холостого хода на ВАЗ 2114 нужно открутить корпус дроссельной заслонки, чтобы добраться до датчика. Затем отсоединить электрический разъем, открутить датчик и установить новый. После этого соберите все обратно, подключите разъем и проверьте работу двигателя. Важно убедиться, что новый датчик установлен правильно и все соединения закреплены надежно.

Где находится датчик холостого хода на ВАЗ 2114?

Датчик холостого хода на ВАЗ 2114 расположен на корпусе дроссельной заслонки. Для его замены или проверки необходимо открутить крепежные болты корпуса дроссельной заслонки и аккуратно извлечь датчик. Важно помнить, что датчик может быть креплен несколькими болтами или гайками, в зависимости от модели двигателя.

Как понять, что с датчиком холостого хода на ВАЗ 2114 что-то не так?

Если с датчиком холостого хода на ВАЗ 2114 возникают проблемы, это может проявляться в нестабильных оборотах двигателя на холостом ходу. Машина может глохнуть или, наоборот, обороты могут быть слишком высокими. В таком случае стоит проверить работу датчика с помощью диагностики или визуально осмотреть его на наличие повреждений или загрязнений.
