Где находится обд на ваз 2112

Объем данных диагностики (ОБД) на автомобиле ВАЗ 2112 – это ключевой элемент для тех, кто самостоятельно обслуживает или диагностирует свою машину. Система ОБД предназначена для мониторинга работы двигателя и других важных узлов автомобиля. Чтобы правильно подключиться к системе и провести диагностику, важно точно знать местоположение разъема ОБД на вашем автомобиле.

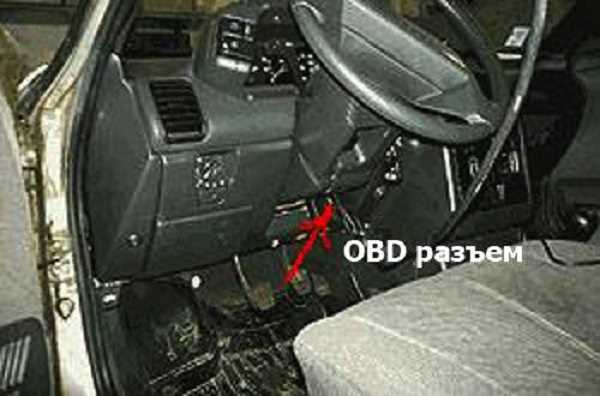

Разъем ОБД на ВАЗ 2112 находится под рулевой колонкой, справа от водителя, вблизи панели приборов. Для того чтобы добраться до разъема, нужно немного отодвинуть пластиковую крышку, расположенную ниже панели. Важно помнить, что у разных комплектаций ВАЗ 2112 разъем может быть немного смещен, но его расположение всегда достаточно близкое к центральной части салона.

После того как вы найдете разъем, подключите диагностический сканер. Важно помнить, что не все устройства одинаково подходят для всех моделей, поэтому перед покупкой диагностического инструмента убедитесь, что он совместим с вашим автомобилем. Также стоит обратить внимание, что на старых моделях может потребоваться использование переходников для подключения к стандарту OBD-II.

Расположение разъема ОБД на ВАЗ 2112

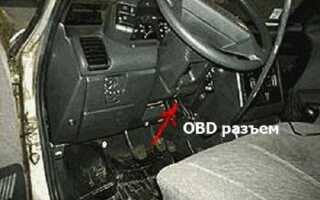

Разъем ОБД на ВАЗ 2112 находится под рулевой колонкой, с левой стороны. Чтобы найти его, нужно опустить нижнюю панель, которая находится ниже руля. Разъем ОБД располагается в зоне, недалеко от водителя, в непосредственной близости от места установки блока предохранителей. Он имеет стандартный 16-контактный разъем для подключения диагностического оборудования.

Для доступа к разъему необходимо сесть в машину, наклониться немного влево и найти пластиковую крышку, которая закрывает разъем. После того как крышка будет снята, открывается доступ к разъему ОБД. Он выглядит как прямоугольный пластиковый коннектор с металлическими контактами внутри.

Важно отметить, что разъем ОБД может быть скрыт или труднодоступен из-за дополнительных пластиковых элементов, которые могут быть установлены в процессе эксплуатации автомобиля. Если разъем не виден сразу, проверьте наличие других панелей, которые могут блокировать доступ. Для этого потребуется минимальная сила, чтобы аккуратно снять панели без повреждений.

Как найти ОБД-разъем в салоне автомобиля

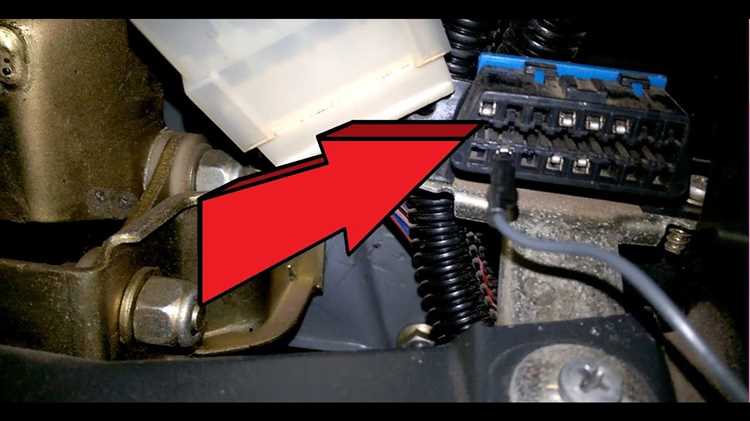

ОБД-разъем на ВАЗ 2112 находится в районе приборной панели, под рулевой колонкой. Для его обнаружения следует обратить внимание на место, расположенное рядом с креплением панели или за бардачком.

Первым шагом является поиск места под рулевой колонкой. На большинстве автомобилей ВАЗ 2112 ОБД-разъем располагается на уровне водителя, на расстоянии 10-15 см от панели управления. Если не удается найти разъем, рекомендуется обратить внимание на область около кузова и проверить, не скрыт ли разъем пластиковыми накладками.

Еще одно место, где может находиться ОБД-разъем, это область за бардачком. Для этого потребуется аккуратно открыть бардачок и, возможно, снять его. При этом разъем будет расположен прямо на панели, в доступном для подключения месте.

В некоторых моделях ВАЗ 2112 ОБД-разъем может быть спрятан за пластиковыми накладками или защитными кожухами. В этом случае для доступа к разъему придется снять защитные элементы, что можно сделать с помощью пластиковых лопаток или отвертки.

Важно помнить, что ОБД-разъем не всегда легко найти с первого раза. Если после выполнения всех действий разъем все еще не обнаружен, рекомендуется обратиться к руководству по эксплуатации автомобиля или попросить помощь у специалистов автосервиса.

Особенности подключения диагностического оборудования к ВАЗ 2112

Для подключения диагностического оборудования к ВАЗ 2112 используется разъём OBD II, расположенный в салоне автомобиля. Разъём находится под панелью, рядом с блоком предохранителей, с левой стороны от руля. Он может быть скрыт декоративной накладкой, которую нужно снять для доступа к разъёму.

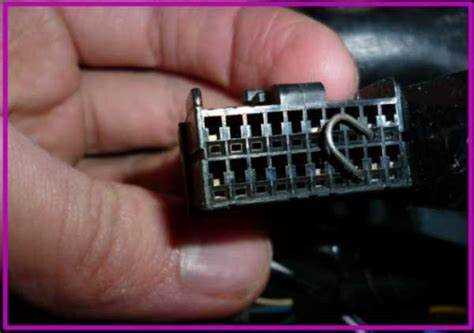

Основной особенностью подключения является наличие стандартного 16-контактного разъёма, который совместим с большинством диагностических приборов. Однако важно учитывать, что не все модели ВАЗ 2112 могут поддерживать полный набор функций OBD II. В некоторых случаях требуется использовать адаптеры или специализированные диагностические устройства, которые могут корректно взаимодействовать с бортовой системой автомобиля.

При подключении оборудования необходимо убедиться в исправности разъёма и кабелей. Износ или повреждение контактов может привести к ошибкам в диагностике. Также рекомендуется проверять наличие обновлений для диагностических устройств, так как новые версии программного обеспечения могут улучшить совместимость с автомобилем.

Подключение диагностического сканера к ВАЗ 2112 происходит в несколько шагов: сначала вставляется кабель сканера в разъём OBD II, затем запускается приложение на сканере. Важно, чтобы зажигание было включено, но двигатель не работал, так как это позволит считывать все необходимые данные без вмешательства в работу системы.

Не следует игнорировать инструкцию к диагностическому оборудованию, так как неправильное использование может повредить не только разъём, но и сам автомобильный блок управления. Опытные автовладельцы могут также выполнить диагностику через мобильные приложения, используя Bluetooth адаптеры для OBD II, что упрощает процесс и делает его более удобным.

Какие инструменты нужны для диагностики через ОБД

Для диагностики через систему ОБД на ВАЗ 2112 потребуется несколько ключевых инструментов, которые позволят точно определить состояние автомобиля и выявить возможные неисправности.

• OBD-II сканер – это основной инструмент для подключения к бортовой системе автомобиля. Он считывает данные с датчиков и ошибок, отображая их в формате, понятном владельцу или механику. На рынке представлены как проводные, так и беспроводные сканеры. Беспроводные устройства работают через Bluetooth или Wi-Fi, что удобно при работе с мобильными устройствами.
• Смартфон или планшет – для использования беспроводных сканеров потребуется мобильное устройство. Специальные приложения (например, Torque, Car Scanner) позволяют не только считать ошибки, но и отслеживать параметры в реальном времени.
• Компьютер с программным обеспечением – некоторые профессиональные диагностические программы, такие как ELMConfig, можно использовать с ПК через интерфейс OBD-II. Эти программы обеспечивают более глубокую аналитику и позволяют работать с различными системами автомобиля.
• Кабель OBD-II – если вы используете проводной сканер, необходимо иметь подходящий кабель для подключения устройства к разъему автомобиля. Убедитесь, что кабель соответствует стандарту OBD-II и правильно соединяется с разъемом автомобиля.

Для работы с ОБД системы автомобиля ВАЗ 2112 достаточно базовых инструментов, однако, в зависимости от требований диагностики, можно использовать более профессиональные устройства для углубленного анализа.

Проблемы с разъемом ОБД на ВАЗ 2112: что делать

Причины неисправности разъема ОБД:

Основной причиной является загрязнение или коррозия контактов разъема. Особенно это актуально для старых автомобилей, так как влажность и грязь могут проникать в разъем и вызывать окисление. Другой распространенной причиной является физическое повреждение кабелей или самих контактов в разъеме.

Что делать, если разъем не работает:

1. Проверка контактов: Для начала осмотрите разъем на наличие грязи, пыли или окислений. Используйте мягкую щетку и спирт для очистки контактов. Важно убедиться, что контактные элементы не имеют следов коррозии.

2. Визуальная проверка целостности кабелей: Порой разъем может работать некорректно из-за поврежденных проводов. Проверьте провода на наличие повреждений или изломов, особенно в местах их подключения к разъему.

3. Применение очистителя контактов: Для восстановления нормального контакта используйте специализированный очиститель для электронных соединений. Он удалит окисление и загрязнения, улучшая проводимость.

4. Использование тестера: Если визуальная проверка не дала результатов, можно использовать мультиметр для измерения сопротивления и проверки целостности проводки. Это позволит выявить проблемы, которые не видны невооруженным глазом.

5. Замена разъема: Если после очистки и проверки разъем по-прежнему не работает, возможно, потребуется его замена. Проблемы с контактами могут быть настолько серьезными, что восстановление старого разъема становится невозможным.

6. Профессиональная диагностика: Если все перечисленные меры не помогли, обратитесь к специалистам для проведения полноценной диагностики системы ОБД. Иногда проблема может быть связана с другим оборудованием автомобиля, например, блоком управления или датчиками.

Проблемы с разъемом ОБД на ВАЗ 2112 могут возникать по разным причинам, но их решение не всегда требует дорогостоящих услуг. Основные действия, такие как чистка, проверка и замена, могут быть выполнены самостоятельно, что позволит сэкономить время и деньги.

Где еще можно искать разъем ОБД, если он отсутствует в стандартном месте

Если разъем ОБД на ВАЗ 2112 не находится в привычном месте под рулевой колонкой, то его следует искать в других областях салона и в подкапотном пространстве.

1. Область под передней панелью. Разъем может быть скрыт за пластиковыми панелями, расположенными вблизи водительского сиденья или пассажирского сиденья. Иногда он устанавливается чуть выше или ниже стандартного положения, чтобы избежать случайного повреждения.

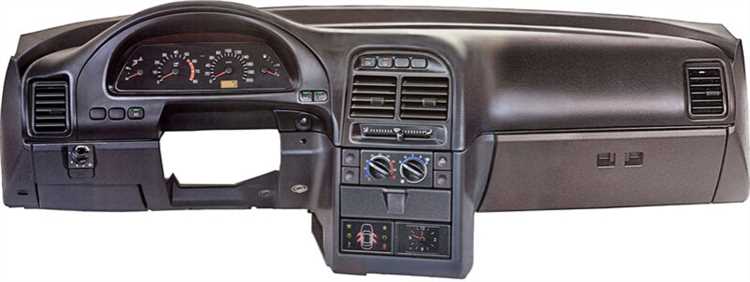

2. Торпеда. Иногда производители могут размещать разъем в центральной части торпеды, рядом с пепельницей или блоком управления климатом. Это достаточно редко, но встречается в некоторых моделях.

3. Под центральной консолью. Если разъем скрыт в этом месте, его можно найти, сняв крышку консоли или декоративную панель. Это наиболее распространенное альтернативное местоположение, особенно на автомобилях с дополнительными опциями.

4. В области ног пассажира. Разъем ОБД иногда устанавливается с правой стороны, рядом с центральным туннелем или под бардачком. Если не удается найти его с первого взгляда, стоит обратить внимание на доступ к нижней части торпеды.

5. Под капотом. Хотя разъем ОБД обычно находится внутри салона, есть случаи, когда его размещают в подкапотном пространстве, рядом с блоком предохранителей или моторным отсеком. В таких случаях разъем может быть защищен от внешних воздействий дополнительной крышкой.

6. Боковые панели. В некоторых моделях ВАЗ 2112 разъем может быть размещен за боковыми пластиковыми панелями, что требует дополнительного снятия элементов для доступа.

Если все поиски не дали результата, стоит обратиться к схемам электропроводки, которые помогут точно определить расположение разъема в вашей модели автомобиля.

Как проверить работоспособность ОБД на ВАЗ 2112

Для проверки работоспособности ОБД на ВАЗ 2112 необходимо выполнить несколько простых шагов. Это позволит убедиться в корректной работе системы диагностики и вовремя обнаружить возможные неисправности.

Прежде чем начать проверку, убедитесь, что ваш автомобиль оснащён системой ОБД-II (это стандарт, принятый с 2001 года). На модели ВАЗ 2112 диагностика обычно осуществляется через разъем, расположенный под панелью, рядом с рулевой колонкой.

Вот как можно проверить работоспособность ОБД:

1. Подключение сканера. Для начала вам нужно иметь OBD-сканер, который можно купить в любом автозапчасти. Подключите его к диагностическому разъему ОБД, расположенному под рулевой колонкой.
2. Включение зажигания. После подключения устройства, не заводите машину, а просто включите зажигание. Это необходимо для того, чтобы система ОБД начала работать и могла передать данные на сканер.
3. Чтение кодов ошибок. Запустите процесс считывания кодов ошибок с помощью сканера. Если система исправна, сканер отобразит наличие или отсутствие кодов ошибок. В случае их отсутствия система работает нормально.
4. Удаление ошибок. Если были обнаружены ошибки, используйте функцию очистки кодов на сканере. Это важно для проверки, не возникнут ли ошибки снова после того, как вы исправите проблему.
5. Просмотр параметров в реальном времени. Некоторые сканеры позволяют наблюдать за работой двигателя в реальном времени. Это может помочь выявить скрытые проблемы, такие как нестабильная работа датчиков или неправильное поведение системы управления двигателем.
6. Интерпретация полученных данных. Важно правильно интерпретировать коды ошибок, так как они могут варьироваться в зависимости от модели сканера. Чаще всего, в случае неисправности, сканер покажет ошибку с конкретным кодом, который можно расшифровать с помощью инструкции устройства.
7. Повторная проверка. После устранения обнаруженной проблемы (например, замены датчика или устранения неисправности в проводке), повторно проведите диагностику. Убедитесь, что код ошибки больше не появляется, а система ОБД продолжает нормально функционировать.

Проверка ОБД на ВАЗ 2112 с использованием сканера – это быстрый и точный способ выявления проблем в системе автомобиля. Регулярное использование диагностики поможет вам поддерживать исправность машины и предотвратить возможные поломки в будущем.

Вопрос-ответ:

Где находится ОБД на ВАЗ 2112?

ОБД (обычный разъем диагностики) на ВАЗ 2112 находится под панелью приборов, рядом с рулевой колонкой. Для его обнаружения нужно заглянуть в область около педалей, обычно внизу под рулем. Часто разъем скрыт пластиковым кожухом, который необходимо аккуратно снять. ОБД в этом месте используется для подключения диагностического оборудования, чтобы проверить работоспособность автомобиля или выполнить диагностику неисправностей.

Как найти разъем ОБД на ВАЗ 2112, если он скрыт?

Если разъем ОБД на ВАЗ 2112 скрыт, то его можно найти, сняв пластиковую защитную крышку, которая расположена под рулевой колонкой. Для этого нужно аккуратно отогнуть или отсоединить часть обшивки внизу панели приборов. После этого будет виден сам разъем. Он может быть в виде белого или черного прямоугольного разъема с несколькими контактами, в зависимости от модели автомобиля и года выпуска.

Как проверить работоспособность ОБД на ВАЗ 2112?

Для проверки работоспособности ОБД на ВАЗ 2112 необходимо подключить к разъему диагностический прибор или сканер. После подключения прибор покажет код ошибки или информацию о состоянии различных систем автомобиля. Если ОБД не функционирует, можно проверить соединение проводки или самого разъема, а также убедиться в наличии питания на диагностическом порту. В случае неисправности ОБД потребуется заменить или отремонтировать проводку или сам разъем.

Можно ли диагностировать ВАЗ 2112 без сканера через ОБД?

Диагностировать ВАЗ 2112 без сканера через ОБД невозможно. Для получения информации о состоянии систем автомобиля и поиска неисправностей потребуется специализированное оборудование. Однако некоторые модели автомобилей позволяют сбросить ошибки с помощью комбинации кнопок на панели или специальной диагностики без использования сканера, но это не даст такой же точной информации, как полноценный сканер.

Как самостоятельно подключить сканер к ОБД на ВАЗ 2112?

Для подключения сканера к ОБД на ВАЗ 2112 нужно сначала найти сам разъем, который обычно расположен под панелью приборов, рядом с рулевой колонкой. Затем, после того как вы обнаружите разъем, подключите сканер к порту ОБД. Включите зажигание, но не запускайте двигатель. Следуйте инструкциям на экране сканера для получения данных об ошибках или состояния различных систем автомобиля.

Где находится ОБД на ВАЗ 2112?

На ВАЗ 2112 разъем для подключения диагностического оборудования (ОБД) располагается в салоне, под панелью приборов, с правой стороны. Он находится около места, где обычно устанавливается бардачок, вблизи центральной консоли. Важно, что разъем ОБД может быть спрятан за пластиковыми крышками, которые нужно аккуратно снять перед подключением устройства.

Как найти разъем ОБД на ВАЗ 2112, если его не видно сразу?

Если разъем ОБД на ВАЗ 2112 не сразу виден, начните с того, чтобы убрать крышку бардачка или отсоединить центральную консоль, в зависимости от точного расположения в вашей модели. Разъем обычно располагается в районе центральной части панели, внизу, немного правее от рулевой колонки. Если его не видно, это может означать, что он скрыт за дополнительными панелями или пластиковыми накладками, которые нужно осторожно снять. Лучше всего использовать схемы из руководства или видеоинструкции, чтобы точно знать, что именно вам нужно снимать.
