Реле бензонасоса на автомобиле ВАЗ 2110 играет ключевую роль в системе подачи топлива. Его неисправность приводит к полной остановке двигателя, поскольку насос перестаёт работать. Для диагностики и замены важно точно знать, где оно расположено.
На большинстве моделей ВАЗ 2110 реле бензонасоса находится в монтажном блоке, установленном под торпедой с левой стороны, рядом с водителем. Чтобы получить доступ, необходимо снять пластиковую накладку, прикрывающую предохранители и реле. Конкретное расположение – верхний ряд, одно из крайних реле, обычно серого или чёрного цвета.
В некоторых модификациях или при доработках проводки реле может быть вынесено под капот – в дополнительный монтажный блок рядом с аккумулятором. Такая компоновка встречается реже и характерна для поздних версий или при вмешательстве в электросхему.
Рекомендация: перед проверкой реле убедитесь, что питание на монтажный блок поступает. Проверку реле проводят с помощью мультиметра или путём временной замены заведомо рабочим аналогом. Если при включении зажигания не слышен характерный звук работы бензонасоса, первым делом проверьте именно это реле.
Где находится реле бензонасоса в стандартной комплектации ВАЗ 2110

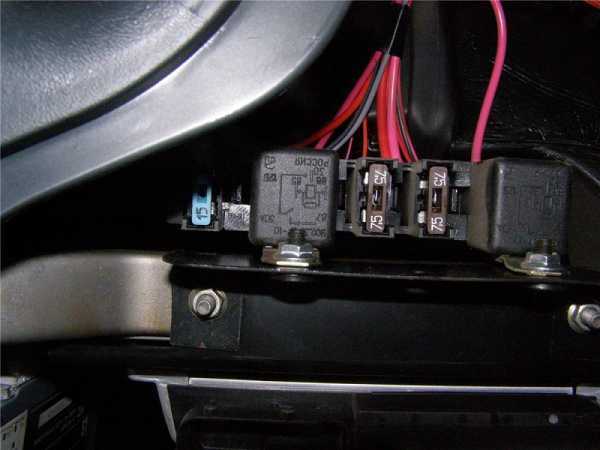

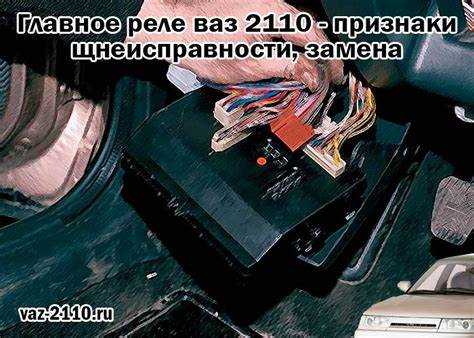

В стандартной комплектации ВАЗ 2110 реле бензонасоса установлено в монтажном блоке, который расположен под торпедой с левой стороны, рядом с водительской дверью. Для доступа необходимо снять декоративную пластиковую накладку и открыть крышку монтажного блока.
Реле обозначается маркировкой К44 или может быть указано как «реле топливного насоса». Оно находится во втором ряду, ближе к переднему краю блока, рядом с реле вентилятора радиатора. Внешне представляет собой прямоугольный пластиковый корпус чёрного или серого цвета, на 4 контакта.
При необходимости диагностики рекомендуется отключить аккумуляторную батарею, чтобы избежать короткого замыкания при демонтаже реле. Для проверки работоспособности можно использовать мультиметр или заменить реле на заведомо исправное.
Важно: в некоторых случаях при тюнинге или ремонтах реле могли переносить в подкапотное пространство, поэтому при его отсутствии в штатном блоке следует проверить наличие дополнительных релейных колодок около аккумулятора или ЭБУ.
Как добраться до реле бензонасоса без демонтажа панели
На ВАЗ 2110 реле бензонасоса расположено в монтажном блоке, находящемся под торпедой с левой стороны. Чтобы получить к нему доступ без снятия панели, выполните следующие действия:
- Откройте капот и отключите минусовую клемму аккумулятора во избежание короткого замыкания.
- Сдвиньте водительское сиденье назад для увеличения пространства.
- Снимите нижнюю облицовку приборной панели под рулевой колонкой. Крепится она на саморезах – открутите их с помощью крестообразной отвёртки.
- Отогните шумозащитный материал, закрывающий блок реле. Он фиксируется на клипсах или липучках, в зависимости от года выпуска.
- Найдите реле бензонасоса. Оно обозначено как К4 (на автомобилях с инжекторным двигателем). Расположено ближе к левому краю монтажного блока.
Для замены или проверки реле достаточно аккуратно вытащить его из разъёма. Установка производится в обратной последовательности. Дополнительный демонтаж элементов панели не требуется.
Визуальные признаки реле бензонасоса среди других реле
Одним из точных признаков является маркировка. На корпусе реле бензонасоса часто указаны цифры типа «90.3747» или схематическое обозначение цепи с номерами контактов: 30, 85, 86, 87. Наличие этих номеров говорит о стандартной четырёхконтактной схеме, где контакт 30 – питание, 85 и 86 – катушка, 87 – выход на насос.
Расположение реле – ещё один ориентир. В монтажном блоке под капотом или внутри салона (в зависимости от модификации) реле бензонасоса, как правило, находится ближе к предохранителю ЭБУ или маркируется заводским стикером на крышке блока.
При отключении реле бензонасоса во время включенного зажигания можно услышать характерное прекращение жужжания топливного насоса – это подтверждает, что реле выбрано верно. Такой метод диагностики рекомендуется при замене или поиске неисправности.
Как определить исправность реле без специального оборудования
Для проверки реле бензонасоса на ВАЗ 2110 без использования мультиметра и прочих приборов потребуется доступ к монтажному блоку и базовые навыки обращения с автомобилем.
Открой капот и найди монтажный блок, расположенный слева у лобового стекла. Реле бензонасоса – прямоугольное, чаще серого цвета. Обычно оно установлено в одном ряду с реле зажигания и вентилятора охлаждения.
Извлеки реле, затем включи зажигание. При снятом реле бензонасос не должен издавать звуков. Вставь реле обратно – в рабочем состоянии при включении зажигания слышен щелчок, а затем характерный гул бензонасоса с задней части автомобиля. Щелчок указывает на срабатывание контактной группы реле, гул – на подачу питания к насосу.
Если щелчка нет, но насос работает – реле заклинило во включённом положении. Это опасно, так как насос продолжит работу даже при выключенном зажигании. Если нет ни щелчка, ни гула, проверь реле, переставив на его место заведомо исправное с аналогичной маркировкой. Если после замены насос включился, неисправность подтверждена.
Дополнительно можно аккуратно потрясти реле у уха. Звук болтающегося контакта или катушки – признак внутреннего повреждения.
Схема подключения реле бензонасоса на ВАЗ 2110
Реле бензонасоса в системе ВАЗ 2110 включается в цепь между ЭБУ и топливным насосом. Оно получает управляющий сигнал с блока управления двигателем, после чего замыкает силовую цепь и подаёт питание на насос от аккумулятора через предохранитель.
Реле четырёхконтактное. Контакт 30 подключается к плюсовой клемме аккумулятора через предохранитель F3 (15 А), контакт 87 идёт на плюсовой провод бензонасоса. Контакт 85 соединяется с массой, а контакт 86 – с управляющим выходом ЭБУ (обычно это контакт с разъёма блока управления маркирован как «main relay control» или аналогичный).

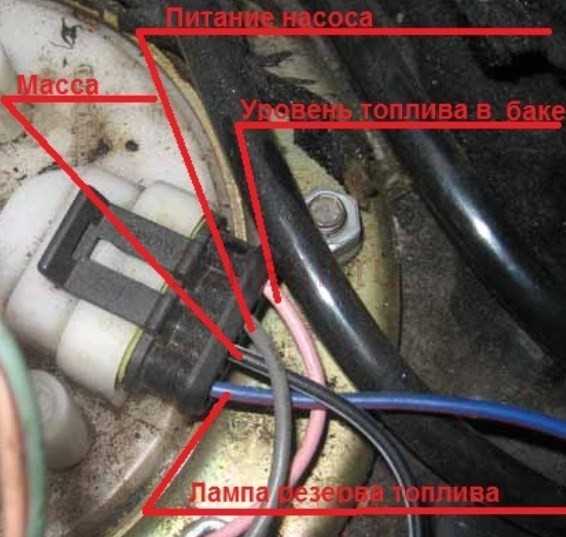

Провода, идущие к реле, должны быть исправны: провод 87 – красный, 30 – синий, 86 – чёрный с жёлтой полосой, 85 – чёрный. При повороте ключа в зажигании ЭБУ кратковременно активирует реле, включая насос для создания давления в системе. При запуске двигателя подача напряжения продолжается. Если ЭБУ не обнаруживает вращения коленвала, питание прекращается.
Монтаж реле осуществляется в монтажном блоке под капотом. В случае доработки или замены электропроводки допускается вынос реле отдельно, с соблюдением описанной схемы. Контакты должны быть надёжно заизолированы. Ошибки подключения приводят к отказу насоса и невозможности запуска двигателя.
Различия в расположении реле на моделях с ЭБУ Январь и Bosch
На автомобилях ВАЗ 2110 с различными версиями ЭБУ (Электронного Блока Управления) – Январь и Bosch – расположение реле бензонасоса может заметно различаться. Эти различия обусловлены особенностями конструктивных решений, принятых для каждой системы управления двигателем.
На моделях с ЭБУ Январь реле бензонасоса расположено в подкапотном пространстве, рядом с блоком предохранителей, часто в нижней части передней панели или под обшивкой моторного отсека. Реле фиксируется в специальном кронштейне, который позволяет обеспечить удобный доступ для диагностики и замены. При этом проводка к реле, как правило, идет через общий жгут проводов, что позволяет минимизировать количество соединений и обеспечить надежность работы системы.
Для автомобилей с ЭБУ Bosch расположение реле отличается. Здесь оно часто размещается вблизи блока предохранителей, но в отличие от Января, реле может быть установлено в салоне, под приборной панелью, в районе центральной консоли. Это решение связано с особенностями электроники и конструкции ЭБУ Bosch, которые предполагают большую степень интеграции компонентов. Также в этих моделях реле может иметь дополнительные разъемы для подключения датчиков и контроля работы системы топливоподачи.
Для диагностики и обслуживания важно понимать, где находится реле в конкретной версии. Модели с ЭБУ Январь требуют меньшего вмешательства для замены реле благодаря более доступному расположению, в то время как на моделях с ЭБУ Bosch может потребоваться демонтаж некоторых панелей для доступа к нужному месту.
Рекомендации: перед заменой реле бензонасоса обязательно уточните тип установленного ЭБУ, чтобы правильно локализовать компонент и избежать ненужных усилий при поиске реле. При необходимости замены обратите внимание на маркировку реле, так как она может отличаться в зависимости от производителя ЭБУ.
Рекомендации по замене реле бензонасоса и проверке контактов
При необходимости замены реле бензонасоса на ВАЗ 2110 важно соблюдать несколько ключевых этапов, чтобы избежать ошибок и обеспечить правильную работу системы подачи топлива.
1. Подготовка. Перед началом работы отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электросистемы. Откройте капот и найдите блок реле, который расположен рядом с основным блоком предохранителей.
2. Проверка состояния реле. Чтобы убедиться в неисправности реле, выполните его визуальный осмотр. Обратите внимание на признаки перегрева, повреждения корпуса или окисление контактов. Если реле имеет трещины, выгорание или другие внешние дефекты, оно подлежит замене.
3. Замена реле. Аккуратно извлеките старое реле из блока. Для этого не используйте силу, чтобы не повредить крепления. Вставьте новое реле в гнездо и убедитесь, что оно плотно зафиксировано. Подключите аккумулятор и проверьте работу системы.
4. Проверка контактов. Если проблемы с бензонасосом продолжаются, проверьте контакты реле и проводку. Снимите клеммы с реле и осмотрите их на наличие окисления или повреждений. Очистите контакты с помощью специального средства для удаления окислов и используйте щетку с мягкими щетинами.
5. Проверка проводки. Если контактные соединения чистые, осмотрите проводку от реле до бензонасоса. Иногда проблемы могут быть вызваны повреждением проводки или плохими соединениями. Особое внимание уделите участкам, где проводка может подвергаться механическому воздействию (например, в местах изгибов или креплений).
6. Проверка работы бензонасоса. После замены реле и проверки контактов включите зажигание и проверьте работу бензонасоса. Если насос не работает, повторно осмотрите соединения и убедитесь в их правильности. Используйте мультиметр для проверки напряжения на насосе. Оно должно соответствовать номинальным значениям, указанным в технической документации.
7. Завершение работы. После проверки и настройки системы соберите все элементы обратно, убедитесь в надежности всех соединений и выполните финальную проверку работоспособности.
