На ВАЗ 2106 реле дальнего света играет ключевую роль в работе системы освещения, обеспечивая стабильное питание ламп при включении соответствующего режима. Без исправного реле фары либо не включаются вовсе, либо функционируют с перебоями, что критично при движении в тёмное время суток.
Реле дальнего света на «шестёрке» располагается в монтажном блоке, установленном под капотом со стороны водителя. Этот блок находится рядом с левым крылом автомобиля, ближе к ветровому стеклу. Чтобы добраться до нужного элемента, достаточно снять крышку блока, зафиксированную защёлками. Внутри размещены несколько реле и предохранителей, среди которых находится и нужное устройство.
На большинстве моделей ВАЗ 2106 реле дальнего света имеет маркировку 113.3747 или 90.3747-10, в зависимости от года выпуска. Оно устанавливается в гнездо, помеченное условным обозначением дальнего света – обычно это пиктограмма с символом направленного пучка света. Проверить его исправность можно простым тестером: при включении дальнего света на контактах должно появляться напряжение.
Важно помнить: в случае выхода реле из строя не рекомендуется использовать перемычки или подмену другим реле без точного соответствия тока и напряжения. Неправильная замена может привести к перегоранию проводки или нестабильной работе фар. Лучше всего приобретать оригинальные или проверенные аналоги, предназначенные именно для моделей ВАЗ классической серии.

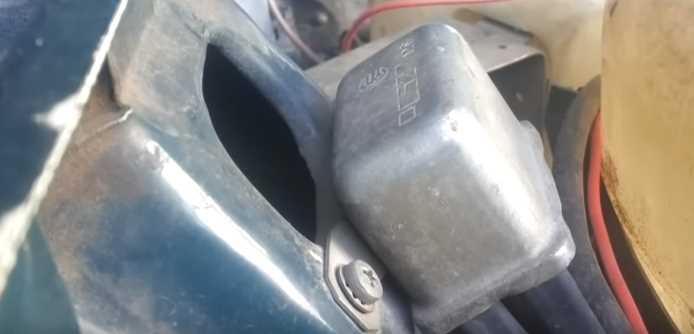

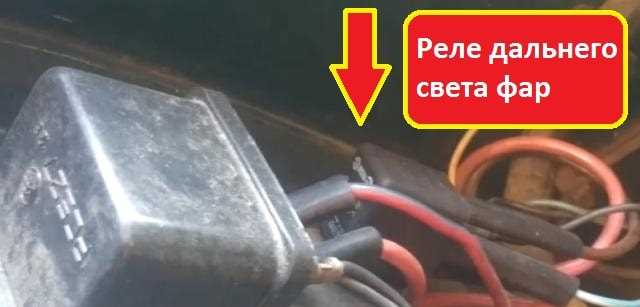

Где находится реле дальнего света в моторном отсеке ВАЗ 2106
Реле дальнего света на ВАЗ 2106 размещено в моторном отсеке, с правой стороны по ходу движения автомобиля, на перегородке между моторным отсеком и салоном. Оно закреплено рядом с другими реле и предохранителями, непосредственно под пластиковым кожухом, прикрывающим блок реле и монтажный блок предохранителей.
Для точного доступа необходимо открыть капот и осмотреть зону около аккумулятора и бачка стеклоомывателя. Реле имеет стандартный прямоугольный корпус и подключено через разъём с четырьмя проводами. Заводская маркировка реле – РС702 или аналог, подходящий по характеристикам. В случае замены важно соблюдать полярность и номинал реле, чтобы исключить ошибки в работе системы освещения.
Проверка реле возможна мультиметром или заменой на заведомо рабочее. При окисленных контактах разъёма рекомендуется очистка и обработка токопроводящей смазкой. Размещение реле в моторном отсеке требует периодического осмотра на предмет попадания влаги и загрязнений.
Как отличить реле дальнего света от других реле под капотом
Реле дальнего света на ВАЗ 2106 обычно находится в монтажном блоке под капотом, ближе к левому крылу автомобиля. Оно отвечает за включение ламп дальнего света и отличается от остальных реле рядом признаков.
Во-первых, на корпусе реле часто присутствует маркировка – надпись типа «РС702» или «98.3747». Эти обозначения соответствуют реле, используемым именно для дальнего света. При отсутствии маркировки следует обратить внимание на схему под крышкой монтажного блока: на ней реле дальнего света обозначено как «Реле ФАР» или с пиктограммой фары.
Во-вторых, при включении дальнего света на рулевом переключателе можно проследить щелчок именно от нужного реле. Попросите помощника включить дальний свет, а сами держите руку на каждом из реле по очереди – срабатывающее будет слегка вибрировать или издаст характерный щелчок.
В-третьих, проверьте выходные контакты: реле дальнего света подключено к проводам, идущим к передним фарам – чаще всего это синие или сине-красные провода. Один контакт реле уходит к замку зажигания, второй – к выключателю света, третий – на лампы дальнего света, четвёртый – масса или питание.
Дополнительный способ – временно вынуть предполагаемое реле и включить дальний свет. Если фары не загораются, значит вы нашли нужное. Важно отключать питание при снятии реле, чтобы избежать короткого замыкания.

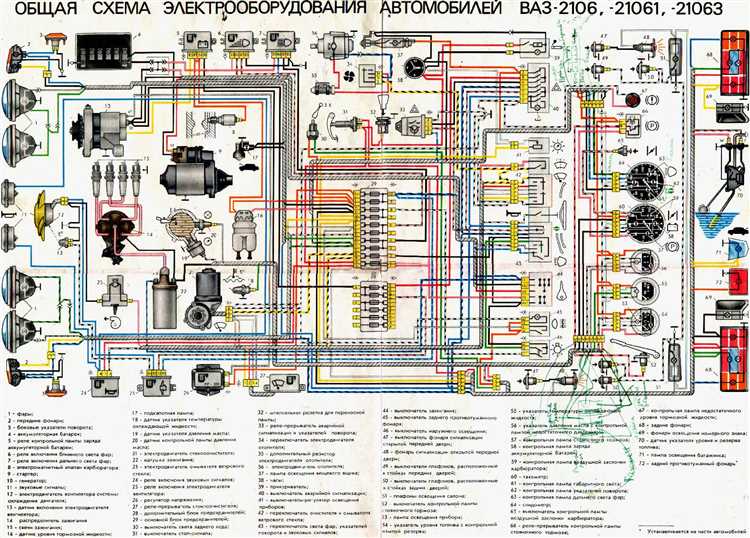

Схема подключения реле дальнего света на ВАЗ 2106
Для стабильной работы дальнего света на ВАЗ 2106 рекомендуется установить отдельное реле. Это снижает нагрузку на подрулевой переключатель и исключает падение напряжения на лампах.
- Питание реле: контакт 30 подключается напрямую к плюсовой клемме аккумулятора через предохранитель номиналом 15–20 А.
- Выход на лампы: контакт 87 соединяется с плюсом дальнего света на обеих фарах. Минус подается на массу кузова напрямую от ламп.
- Управляющий сигнал: контакт 85 подключается к проводу, идущему от подрулевого переключателя при активации дальнего света.
- Масса реле: контакт 86 соединяется с ближайшей точкой массы на кузове.
Реле устанавливается в моторном отсеке, ближе к аккумулятору, чтобы минимизировать длину силовых проводов. Все соединения необходимо защищать термоусадкой или изолентой, чтобы избежать окисления.
Рекомендуется использовать медный многожильный провод сечением не менее 2,5 мм² для цепи питания и нагрузки, и 1 мм² – для управляющих цепей.
При правильном подключении реле обеспечивает стабильное напряжение на лампах и продлевает срок службы подрулевого переключателя.
Номера контактов и их назначение на реле дальнего света
На большинстве моделей ВАЗ 2106 применяется стандартное четырёхконтактное реле типа 113.3747. Каждый контакт имеет определённое назначение и обозначается цифрой:
- 30 – постоянный «+» от аккумулятора. Через этот контакт подаётся питание на реле. Подключение осуществляется напрямую к плюсовой клемме или через предохранитель.
- 85 – управляющий “минус”. Этот контакт соединяется с массой через подрулевой переключатель. При его замыкании срабатывает электромагнит внутри реле.
- 86 – управляющий “плюс”. На него поступает питание с замка зажигания или выключателя фар. Совместно с 85 формирует управляющую цепь.
- 87 – выходной контакт на лампы дальнего света. При замыкании внутри реле ток поступает на фары.
Для проверки реле используйте тестер: между 30 и 87 при замкнутой цепи (85–86) должно быть прямое соединение. При неправильной работе дальнего света первым делом проверяйте именно эти номера контактов на целостность и наличие напряжения.
Как добраться до реле дальнего света без демонтажа панели
На ВАЗ 2106 реле дальнего света установлено в монтажном блоке, расположенном под капотом с левой стороны, рядом с аккумулятором. Для доступа не требуется снимать панель приборов – все операции выполняются под капотом.
Откройте капот и найдите монтажный блок. Снимите пластиковую крышку, зафиксированную защёлками. Реле дальнего света обычно расположено в нижнем ряду, ближе к салону. Идентифицировать его можно по маркировке на корпусе или по электрической схеме, расположенной на внутренней стороне крышки монтажного блока.
Перед проверкой реле отключите аккумулятор. Для извлечения реле используйте узкие плоскогубцы. Установите новое или проверенное реле, затем подключите аккумулятор и протестируйте работу дальнего света.

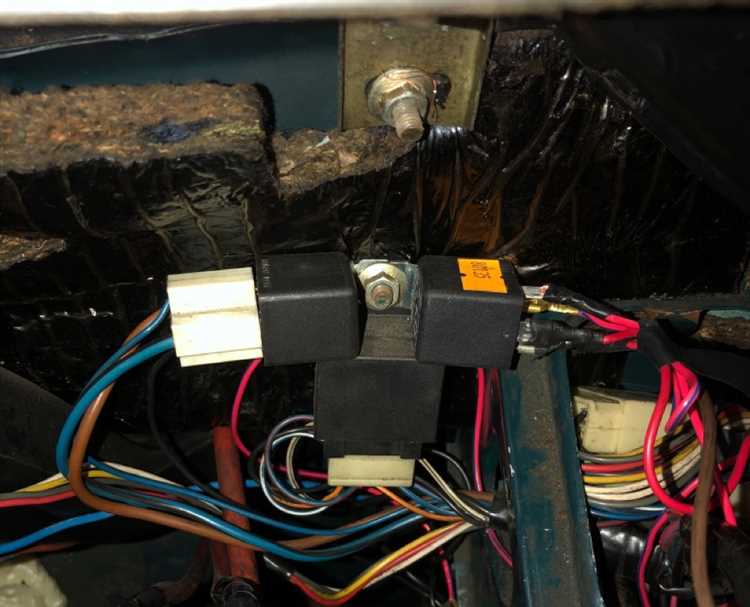

Если реле не обнаружено под капотом, проверьте наличие дополнительного реле под рулевой колонкой. Доступ к нему возможен без снятия панели – достаточно открутить нижнюю накладку кожуха рулевой колонки и отодвинуть её вниз. Реле будет находиться на металлическом кронштейне рядом с жгутом проводов.
Проверка исправности реле дальнего света мультиметром
Для проверки исправности реле дальнего света на ВАЗ 2106 с использованием мультиметра, выполните следующие шаги:
Шаг 1: Подготовка
Перед началом убедитесь, что автомобиль выключен, а ключи сняты с зажигания. Реле дальнего света обычно находится в блоке предохранителей или рядом с ним. Перед снятием реле желательно проверить, не перегорели ли предохранители, которые отвечают за его работу.
Шаг 2: Снятие реле
Отключите реле от блока. Если реле установлено с использованием защелки, аккуратно отсоедините его, избегая повреждения контактов.
Шаг 3: Проверка контактов с помощью мультиметра
Установите мультиметр в режим проверки сопротивления (омметр). Проверьте сопротивление между контактами, которые должны замкнуться при активации реле. При исправном реле сопротивление будет минимальным (практически нулевым), когда реле находится в рабочем состоянии. Если сопротивление высокое или бесконечное, реле неисправно и нуждается в замене.
Шаг 4: Проверка цепи с помощью мультиметра
Шаг 5: Проверка управления реле
Включите дальний свет, удерживая реле в установке. Проверьте с помощью мультиметра, поступает ли сигнал на управляющий контакт реле (контакт управления). Если сигнала нет, это может указывать на неисправность проводки или самого реле.
Шаг 6: Проверка работы катушки реле
Шаг 7: Итоги проверки
После выполнения всех проверок, если мультиметр показал аномалии в сопротивлении или напряжении, необходимо заменить реле. Это гарантирует корректную работу системы дальнего света автомобиля.
Замена реле дальнего света на новое: пошаговая инструкция
Для замены реле дальнего света на ВАЗ 2106 потребуется несколько простых инструментов: крестовая отвертка, новый комплект реле и некоторые дополнительные детали (при необходимости). Процесс не требует высокой квалификации, но важно соблюдать точность при подключении элементов.
Шаг 1: Отключение аккумулятора. Начните с отсоединения отрицательной клеммы аккумулятора. Это исключит риск короткого замыкания и обеспечит безопасность в процессе работы.
Шаг 2: Нахождение реле. Реле дальнего света на ВАЗ 2106 находится в блоке предохранителей под капотом автомобиля. Этот блок расположен слева от двигателя, рядом с основным блоком предохранителей. Найдите реле, которое отвечает за дальний свет – оно обычно маркируется буквой «Д» или «РД».
Шаг 3: Демонтаж старого реле. Используя крестовую отвертку, аккуратно открутите крышку блока предохранителей и извлеките старое реле. Обратите внимание на его расположение и состояние контактов. Если контакты повреждены или реле не функционирует должным образом, переходите к следующему шагу.
Шаг 4: Установка нового реле. Установите новое реле в гнездо на его место, убедившись, что оно плотно и корректно зафиксировано. Проверьте контакты – они должны быть чистыми и не иметь повреждений.
Шаг 5: Подключение аккумулятора. После установки реле подсоедините отрицательную клемму аккумулятора. Проверьте надежность соединений.
Шаг 6: Тестирование работы. Включите зажигание и проверьте работу дальнего света. Убедитесь, что реле активирует дальний свет корректно, без сбоев и посторонних звуков. Если все работает, процесс завершен.
Если реле не срабатывает, проверьте контакты на предмет окисления или повреждения проводки. В случае необходимости повторите установку или обратитесь к специалисту для диагностики электрической системы автомобиля.
Выбор аналога реле дальнего света для ВАЗ 2106
Номинальное напряжение должно быть 12 В, как у оригинальных реле. Важно, чтобы аналог работал на стандартном напряжении системы электроснабжения автомобиля, чтобы избежать перегрева или выхода из строя компонентов.
Сила тока для реле дальнего света ВАЗ 2106 обычно составляет 30-40 А. Реле, рассчитанное на меньшую силу тока, может не справиться с нагрузкой, что приведет к его поломке. Реле с более высокой силой тока не будет иметь существенных преимуществ, но может занимать больше места и потребует дополнительных усилий при установке.
Реле дальнего света ВАЗ 2106 устанавливается в салоне, под приборной панелью, и должно быть удобно доступным для замены или диагностики. Аналоги можно выбрать среди универсальных реле, но необходимо учитывать, что крепление и схема подключения могут отличаться. Для монтажа может понадобиться переходник или дополнительная проводка.
Популярные аналоги для ВАЗ 2106 – это реле моделей R1-12, R2-12 или аналогичные устройства от производителей, таких как Bosch и TE Connectivity. Эти реле обладают хорошей совместимостью с отечественными автомобилями, имеют долгий срок службы и надежность.
Для удобства можно также рассматривать реле с дополнительными функциями, например, с предохранителем или встроенным диодом для защиты от перенапряжений. Такие устройства могут обеспечить более стабильную работу системы освещения автомобиля, особенно в условиях переменного напряжения.
При выборе аналога реле важно учитывать отзывы автолюбителей о надежности выбранной модели. Лучше избегать дешевых и неизвестных брендов, так как они могут быстро выйти из строя при высокой нагрузке.
Вопрос-ответ:
Где находится реле дальнего света на ВАЗ 2106?
Реле дальнего света на ВАЗ 2106 обычно расположено в подкапотном пространстве, рядом с аккумулятором. Оно закрепляется на монтажной панели, которая находится в районе правого крыла автомобиля. Чтобы добраться до реле, необходимо снять защитную крышку или изоляцию, если она имеется.
Как заменить реле дальнего света на ВАЗ 2106?
Чтобы заменить реле дальнего света на ВАЗ 2106, сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем откройте капот и найдите реле, которое расположено в правом углу под капотом. Используйте отвертку или ключ для снятия крепежных элементов и отсоедините провода от реле. После этого установите новое реле, подключите провода и закрепите его. Включите аккумулятор и проверьте работу дальнего света.
Что делать, если реле дальнего света на ВАЗ 2106 не срабатывает?
Если реле дальнего света не срабатывает, стоит проверить несколько факторов. Во-первых, убедитесь, что реле правильно подключено и не повреждено. Проверьте проводку на наличие коротких замыканий или повреждений. Также возможно, что проблема кроется в предохранителе, который отвечает за дальний свет, или в самом переключателе фар. Если все эти элементы исправны, реле может потребовать замены.
Можно ли установить дополнительное реле дальнего света на ВАЗ 2106?
Да, дополнительное реле дальнего света можно установить на ВАЗ 2106 для улучшения работы фар или для подключения дополнительных световых приборов. Для этого потребуется провести отдельную проводку, установить новое реле и правильно подключить его к электрической системе автомобиля. Важно соблюдать все рекомендации по подключению, чтобы избежать перегрузки системы и возникновения неисправностей.
Какие признаки указывают на неисправность реле дальнего света на ВАЗ 2106?
Если реле дальнего света на ВАЗ 2106 неисправно, вы можете заметить несколько признаков. Один из них — это неработающие дальние фары или их неправильная работа (например, они включаются или выключаются самостоятельно). Также может быть слышен необычный звук от реле при попытке включить дальний свет. В некоторых случаях реле может перегреваться или вовсе не реагировать на команды включения.
Где расположено реле дальнего света на ВАЗ 2106?
Реле дальнего света на ВАЗ 2106 обычно находится в моторном отсеке, рядом с основной проводкой и системой предохранителей. Для его доступа нужно открыть капот и найти блок реле и предохранителей. Реле дальнего света можно найти в верхней части блока, оно имеет характерный вид и обозначение, которое можно проверить в инструкции по эксплуатации.
