Реле дворников на ВАЗ 2107 выполняет важную роль в обеспечении работы стеклоочистителей. Без этого элемента система не будет функционировать корректно, что приведет к снижению видимости и безопасности на дороге. Размещение реле требует внимания, поскольку оно влияет на удобство его замены или диагностики неисправностей.
Реле дворников ВАЗ 2107 расположено в салоне автомобиля, в районе панели предохранителей. Оно находится в непосредственной близости от водителя, что упрощает доступ для его замены или проверки. Чтобы добраться до реле, нужно снять крышку предохранителей, которая обычно расположена под рулевой колонкой или рядом с ней.
При снятии крышки предохранителей необходимо ориентироваться на маркировку, которая указывает на реле стеклоочистителей. Важно помнить, что реле бывает разных типов в зависимости от комплектации автомобиля, поэтому для точного определения модели реле следует ознакомиться с руководством пользователя.
Если возникла необходимость заменить реле, рекомендуется использовать оригинальные запчасти, соответствующие характеристикам электросистемы ВАЗ 2107, чтобы избежать проблем с совместимостью и долговечностью работы. Перед установкой нового реле необходимо отключить аккумулятор для предотвращения короткого замыкания.
Общее расположение реле дворников ВАЗ 2107
Реле дворников на ВАЗ 2107 расположено в блоке предохранителей, который находится в салоне автомобиля, под панелью приборов, с левой стороны, рядом с водительским сиденьем. Для доступа к реле необходимо снять крышку блока предохранителей, что позволит получить к нему прямой доступ. Реле расположено в верхней части блока и имеет небольшие размеры.
Также стоит отметить, что на ВАЗ 2107 может быть несколько реле, связанных с системой управления дворниками. Помимо реле дворников, в блоке предохранителей можно найти реле для регулировки скорости работы дворников и реле для обогрева стекла, которые могут быть расположены рядом с основным реле. Рекомендуется проверять их состояние при обслуживании системы.
Важно: При замене реле следует убедиться в его совместимости с другими элементами системы. Неправильная установка может привести к нарушению работы системы стеклоочистителей или их полной остановке.
Как найти реле дворников в салоне автомобиля
Реле дворников ВАЗ 2107 расположено в салоне, в области под панелью приборов. Оно отвечает за управление мотором дворников и обеспечивает работу стеклоочистителя. Чтобы найти его, выполните следующие шаги:
- Отключите аккумулятор. Прежде чем начинать работу с электроприборами, обезопасьте себя, отключив питание.

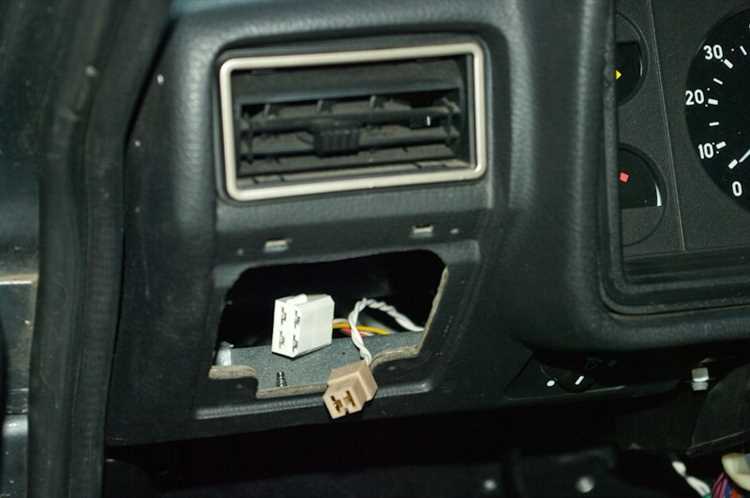

- Откройте панель управления. Реле дворников находится в центральной части под рулевой колонкой. Для доступа нужно снять пластиковую защитную панель, которая расположена непосредственно ниже руля.
- Найдите блок реле. В нем есть несколько компонентов, включая реле дворников. Обычно они расположены рядом с реле фар и других систем автомобиля. Внимательно ищите реле с маркировкой «W», указывающей на его назначение.
- Проверьте крепление. Реле может быть закреплено на металлической или пластиковой конструкции. Для его извлечения используйте подходящий инструмент, чтобы не повредить детали.
Если реле дворников не удается найти или оно не реагирует на команды, рекомендуется проверить проводку и соединения, а также убедиться, что само реле исправно.

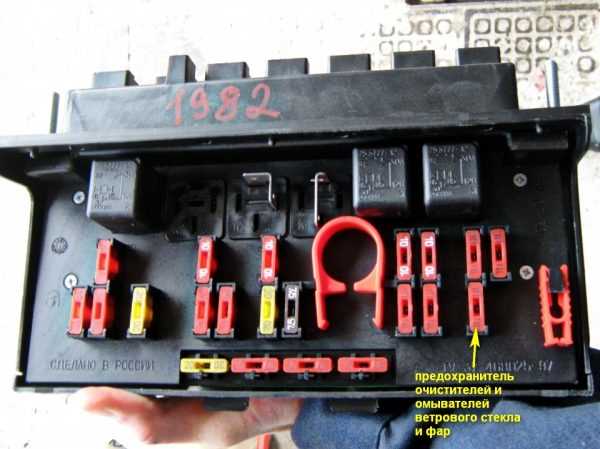

Реле дворников ВАЗ 2107 в блоке предохранителей
Реле дворников ВАЗ 2107 находится в блоке предохранителей, расположенном в салоне автомобиля, на приборной панели с левой стороны, рядом с рулевой колонкой. Оно управляет работой стеклоочистителей, включая их режимы, и отвечает за активацию моторчика в зависимости от положения переключателя.
Для доступа к реле необходимо снять крышку блока предохранителей. Реле расположено в верхней части блока, обычно на задней стенке. Для точного выявления реле, стоит обратить внимание на маркировку, которая указана рядом с каждым элементом. Реле дворников ВАЗ 2107 часто имеет номер 378.3747, однако рекомендуется свериться с технической документацией конкретного автомобиля.
При неисправности реле дворников следует сначала проверить его на наличие повреждений или коррозии контактов. В случае необходимости реле можно заменить на новое, убедившись в совместимости номиналов и марок компонентов. Иногда проблема заключается не в самом реле, а в проводке или в механизме переключателя на рулевой колонке.
Для диагностики неисправности реле можно использовать мультиметр, проверив его сопротивление и контактные соединения. Также стоит помнить, что реле работает в комплекте с предохранителем, который должен быть проверен при любых неполадках в системе стеклоочистителей.
Проверка исправности реле дворников ВАЗ 2107
Перед началом проверки отключите аккумуляторную батарею, чтобы исключить короткое замыкание. Реле стеклоочистителя на ВАЗ 2107 обычно располагается под приборной панелью, рядом с монтажным блоком.
Порядок проверки:
- Извлеките реле из колодки и осмотрите его контакты. При наличии следов окисления или нагара зачистите их мелкой наждачной бумагой.
- Подключите мультиметр в режим прозвонки. Проверьте сопротивление между контактами 85 и 86 – оно должно быть в пределах 60–100 Ом. Если цепь обрывная, катушка реле неисправна.
- Подайте напряжение 12 В на контакты 85 и 86 – реле должно щелкнуть. Отсутствие щелчка свидетельствует о механической неисправности.
- Проверьте, замыкаются ли контакты 30 и 87 при подаче питания. При исправной работе между ними должен быть ноль Ом.
Дополнительно: при подозрении на некорректную работу в прерывистом режиме проверьте реле с функцией таймера. Его проверка аналогична, но также желательно использовать осциллограф для оценки импульсов. Если это невозможно, замените реле на заведомо исправное и проверьте работу дворников в различных режимах.
После завершения всех проверок подключите аккумулятор и включите зажигание для тестирования работы стеклоочистителей.
Что делать, если реле дворников не работает
Первым делом необходимо убедиться, что неисправность действительно в реле, а не в переключателе или моторчике стеклоочистителя. Для проверки подайте напряжение напрямую на клеммы моторчика – если щётки начинают двигаться, реле под подозрением.
Откройте блок предохранителей, расположенный под панелью приборов со стороны водителя. Реле дворников у ВАЗ 2107 обычно находится рядом с монтажным блоком или под торпедой в районе педального узла. Имеет стандартный прямоугольный корпус и маркировку, начинающуюся на 524.3747 или аналогичную.
Снимите реле и осмотрите его контакты. Если имеются следы нагара или окисления, зачистите их мелкозернистой наждачкой или замените реле. Проверьте подачу питания на разъём с помощью мультиметра. Между одной из клемм и массой должно быть около 12 В при включенном зажигании.
Если напряжение присутствует, а новое реле не решает проблему – проверьте целостность проводки от переключателя на рулевой колонке до реле и далее к моторчику. Обрыв может быть внутри гофры или в колодке соединений.
Также проверьте массу кузова: ненадёжный контакт может приводить к нестабильной работе или полной остановке дворников. Убедитесь в целостности предохранителя F6 (10 А), отвечающего за цепь стеклоочистителя.
Если после всех проверок неисправность не устранена, есть вероятность неисправности самого переключателя под рулём или выхода из строя моторедуктора. Их диагностика проводится путём прозвонки и подачи питания напрямую.
Ремонт и замена реле дворников ВАЗ 2107
Реле стеклоочистителей на ВАЗ 2107 находится под панелью приборов, с левой стороны от рулевой колонки. Для доступа потребуется снять кожух рулевого вала и откинуть защитную накладку.
Перед ремонтом или заменой необходимо отключить минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Реле крепится в монтажном блоке на фиксаторе – вытаскивается аккуратным движением без применения силы.
Признаки неисправности реле: дворники работают с перебоями, не возвращаются в исходное положение, не реагируют на переключение скоростей. Для проверки потребуется мультиметр. Напряжение на клеммах реле в рабочем состоянии составляет 12 В. При отсутствии сигнала следует проверить контакты на наличие коррозии и плотность посадки в колодке.
Реле типовое – с тремя или четырьмя контактами, маркировка обычно 524.3747 или аналог. При замене важно учитывать номинал тока – не менее 10 А. Подходящие аналоги: 90.3747, 113.3747. Установка проводится в обратной последовательности, при этом фиксация должна быть плотной, без люфта.
Если причина в плохом контакте, можно зачистить клеммы тонкой наждачной бумагой и обработать токопроводящей смазкой. При окислении дорожек в блоке реле возможен временный результат, лучше заменить деталь целиком.
После установки нового реле необходимо включить зажигание и проверить работу стеклоочистителей во всех режимах. При корректной работе механизм должен запускаться без задержек, равномерно двигаться и останавливаться в нижнем положении.

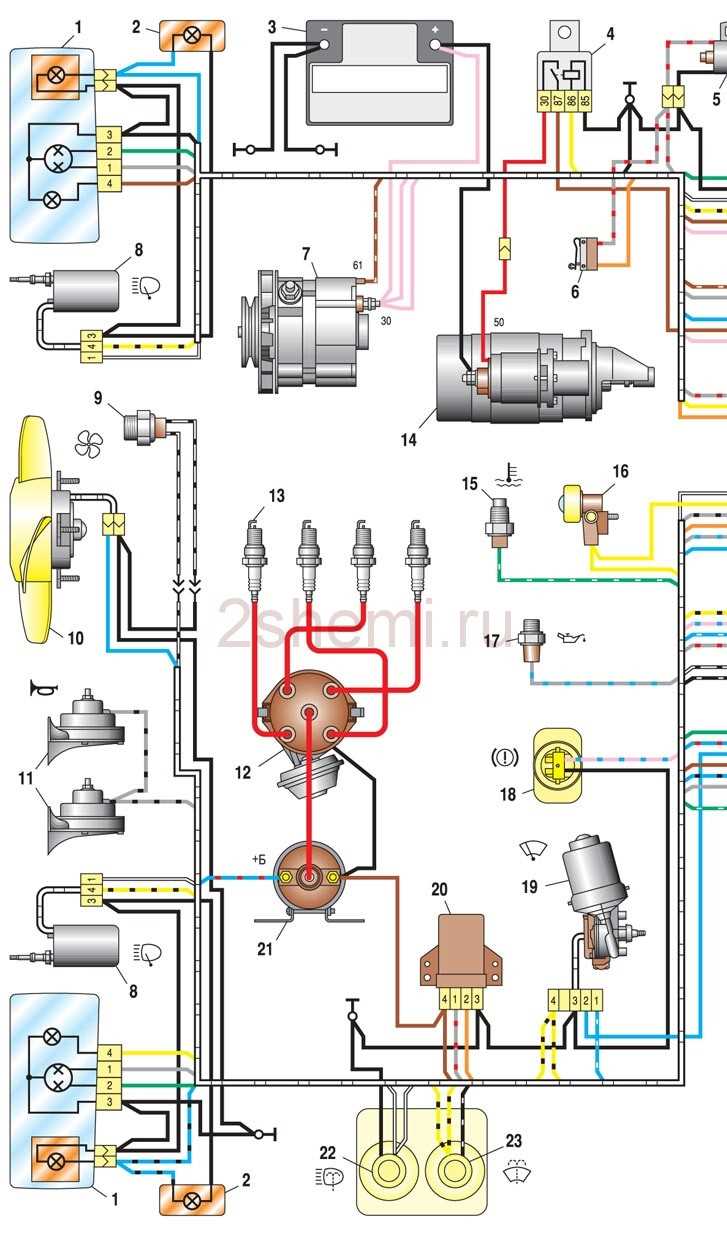

Где найти схему расположения реле дворников ВАЗ 2107
Для точного определения местоположения реле стеклоочистителя ВАЗ 2107 требуется доступ к проверенным источникам с электрическими схемами. Ниже перечислены надежные варианты получения такой информации:
- Официальное руководство по эксплуатации и ремонту: В печатной версии или PDF-документе, изданном АвтоВАЗом, схема размещения реле указана в разделе электросхем. Обозначения выполнены с указанием номеров контактов и расцветки проводов.
- Техническая литература издательства «Ремонт без проблем», «Третий Рим»: В таких книгах схемы сопровождаются пояснениями к каждому элементу цепи, включая блок предохранителей и реле.
- Автомобильные форумы и сообщества владельцев ВАЗ: На ресурсах типа drive2.ru или vaz2107.net можно найти фотографии и отсканированные фрагменты схем от участников, часто с отметками расположения реле под торпедой.
- Архивы автосервисов: Некоторые СТО размещают на своих сайтах PDF-файлы с оригинальными схемами от завода или модернизированными для доработанных версий автомобиля.
- Каталоги автозапчастей: Онлайн-платформы с технической документацией (например, exist.ru, emex.ru) содержат схемы подключения элементов электрической цепи с указанием кода реле и его местоположения.
На классических моделях ВАЗ 2107 реле стеклоочистителя расположено под приборной панелью с левой стороны. На схемах оно обозначается как «РС514» или «Реле прерывистого режима стеклоочистителя».
Советы по профилактике неисправностей реле дворников
Реле стеклоочистителя ВАЗ 2107 расположено под панелью приборов, рядом с блоком предохранителей. Оно отвечает за прерывистую работу дворников и их автоматическое отключение. Для предотвращения его выхода из строя важно соблюдать несколько технических рекомендаций.
Проверяйте состояние электропроводки: окислившиеся или ослабленные контакты приводят к перегреву и нестабильной работе реле. Один раз в шесть месяцев очищайте колодку подключения от пыли и влаги, используя спиртосодержащий очиститель и мягкую щётку.
Не допускайте работы стеклоочистителя на сухом лобовом стекле. Повышенная нагрузка на мотор и реле вызывает ускоренный износ контактных групп. Убедитесь в исправности форсунок омывателя и уровне жидкости в бачке.
Регулярно осматривайте само реле на предмет перегрева. Обугленные или деформированные пластиковые элементы корпуса – признак повышенного тока. В этом случае необходимо проверить ток потребления моторчика и заменить неисправное реле.
Раз в год меняйте предохранитель F6 (10А), защищающий цепь дворников, даже если он не перегорел. Снижение контактного давления на старых предохранителях увеличивает сопротивление и нагрев.
Избегайте самодельных доработок, таких как подключение дополнительного оборудования к цепи стеклоочистителя. Это нарушает штатный режим работы реле и может вызвать отказ в работе всей системы.
Вопрос-ответ:
Где именно находится реле стеклоочистителя на ВАЗ 2107?
Реле дворников на ВАЗ 2107 расположено под панелью приборов, с левой стороны, рядом с монтажным блоком предохранителей. Чтобы до него добраться, нужно снять декоративную накладку под рулевой колонкой. Реле выглядит как небольшая прямоугольная коробка с тремя или четырьмя контактами. Оно может быть закреплено на металлическом кронштейне или просто висеть на проводах, в зависимости от конкретной комплектации автомобиля.
Как определить, что именно реле дворников неисправно, а не что-то другое?
Признаки неисправности реле включают нестабильную работу стеклоочистителей: они могут не включаться, работать рывками, не отключаться или не менять скорость. Чтобы убедиться, что дело именно в реле, стоит проверить предохранители, переключатель на рулевой колонке и моторчик дворников. Если остальные компоненты работают нормально, а при замене реле проблема исчезает — значит, причина была в нём.
Можно ли заменить реле дворников на ВАЗ 2107 самостоятельно?
Да, реле дворников можно заменить своими силами. Для этого понадобится минимальный набор инструментов: отвёртка для снятия панели и, возможно, пассатижи для отсоединения разъёма. Главное — перед началом работ отключить минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Новое реле устанавливается в тот же разъём, что и старое, соблюдая ориентацию контактов.
Отличается ли расположение реле дворников на карбюраторных и инжекторных версиях ВАЗ 2107?
Нет, расположение реле стеклоочистителей на ВАЗ 2107 одинаково как в карбюраторных, так и в инжекторных версиях. Конструктивно электропроводка и монтажный блок практически не отличаются в этих модификациях, поэтому реле находится в том же месте — под приборной панелью, с левой стороны.
Какое реле подходит для замены на ВАЗ 2107?
Для замены можно использовать реле с маркировкой 524.3747 или его аналоги, рассчитанные на работу с дворниками. Важно, чтобы у реле было подходящее количество контактов (чаще всего — четыре) и оно соответствовало по электрическим характеристикам. Лучше ориентироваться на изделия, рекомендуемые производителем или проверенные водителями с аналогичных моделей.
