На автомобиле ВАЗ 2107 с карбюраторным двигателем реле поворотов является важной деталью, отвечающей за правильную работу сигналов поворота. Местоположение реле зависит от конкретной комплектации автомобиля, однако в большинстве случаев его можно найти в районе моторного отсека или в салоне, рядом с панелью приборов.
Местоположение реле в моторном отсеке: Обычно реле поворотов на ВАЗ 2107 с карбюраторным двигателем расположено в коробке предохранителей, которая находится в моторном отсеке с правой стороны. Для доступа к реле достаточно открыть капот и снять крышку с коробки предохранителей. Реле будет расположено рядом с основными предохранителями, и оно может быть подписано как «реле поворота» или аналогичным образом.
Местоположение реле в салоне: В некоторых случаях реле может быть расположено в салоне, под панелью приборов. В этом случае доступ к реле можно получить, сняв нижнюю часть панели или обшивку возле водителя. Также стоит обратить внимание на блок управления сигналами поворота, который может быть интегрирован в систему центрального управления автомобиля.
При поиске реле поворотов на ВАЗ 2107 важно помнить, что его внешний вид может немного отличаться в зависимости от года выпуска и модели автомобиля. При обнаружении неисправности реле, замену следует проводить на деталь, подходящую именно для данной модификации автомобиля, чтобы избежать проблем с электрической системой. Если затрудняетесь с поиском, воспользуйтесь схемами электрической части, которые можно найти в руководстве по эксплуатации автомобиля или в интернете.

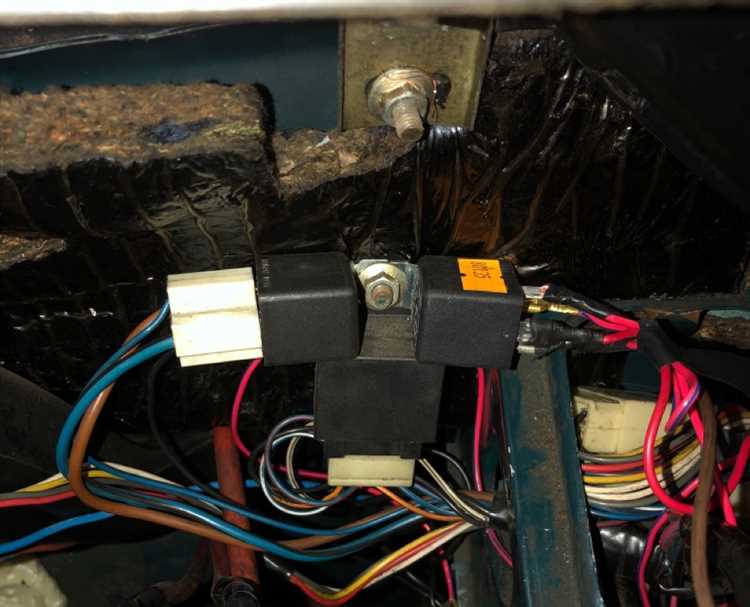

Местоположение реле поворотов в автомобиле ВАЗ 2107
Чтобы добраться до реле, потребуется открутить несколько саморезов, которые удерживают декоративную обшивку панели. После снятия панели можно обнаружить реле, которое представляет собой небольшую пластиковую коробочку с несколькими контактами. Для проверки или замены реле поворотов потребуется отключить клемму аккумулятора, чтобы избежать короткого замыкания в системе.
При замене реле важно учитывать его номинальные характеристики, соответствующие спецификации автомобиля. Неправильно подобранное реле может вызвать нестабильную работу системы поворотов или даже её отказ.
Как определить неисправность реле поворотов на ВАЗ 2107
Неисправности реле поворотов на ВАЗ 2107 могут проявляться в различных формах, включая неправильную работу индикаторов поворота или их полное отсутствие. Чтобы точно диагностировать проблему, стоит обратить внимание на несколько ключевых признаков.
1. Не работает индикатор поворота. Если поворотники не включаются, а кнопка поворотов работает нормально, возможна неисправность самого реле. Для проверки отключите аккумулятор и снимите старое реле. Прозвоните контакты реле с помощью тестера, чтобы убедиться в наличии замыкания. Если реле не реагирует на проверку, его нужно заменить.
2. Интервал мигания слишком быстрый или медленный. Если мигание индикаторов происходит слишком быстро или наоборот, очень медленно, это также может свидетельствовать о неисправности реле. Такая проблема часто возникает, когда реле начинает терять свою эффективность, особенно если оно старое или загрязненное. В таком случае рекомендуется заменить реле на новое.
3. Мигнет один раз и перестает работать. Иногда реле может срабатывать один раз, а затем прекращать работать, несмотря на то, что кнопка продолжает быть в активном положении. Это может означать износ контактов реле или его выход из строя из-за перегрева. Проверьте реле на наличие механических повреждений или следов перегрева. Если такие признаки имеются, замените деталь.
4. Дефекты проводки и контактов. Не всегда причина неисправности кроется в самом реле. Порой проблемы могут возникать из-за плохих контактов в проводке. Проверьте состояние проводов, особенно в местах, где они проходят через жгуты или соединения. Плохой контакт может вызвать нестабильную работу реле или полное отсутствие сигнала.
5. Запах гари или дым из-под панели. Если при включении поворотников появляется запах гари или даже дым, это явный признак перегрева реле или короткого замыкания в проводке. В таком случае следует немедленно отключить аккумулятор и заменить неисправное реле, а также проверить проводку на наличие повреждений или перегрева.
Чтобы провести диагностику реле поворотов на ВАЗ 2107, желательно иметь под рукой мультиметр, чтобы точно измерить сопротивление и напряжение в различных точках цепи. Также важно помнить, что реле, работающее с устаревшими технологиями или установленное неправильно, может со временем выходить из строя.

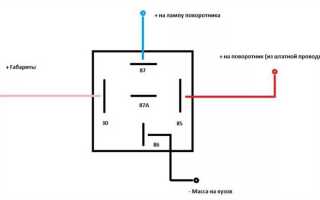

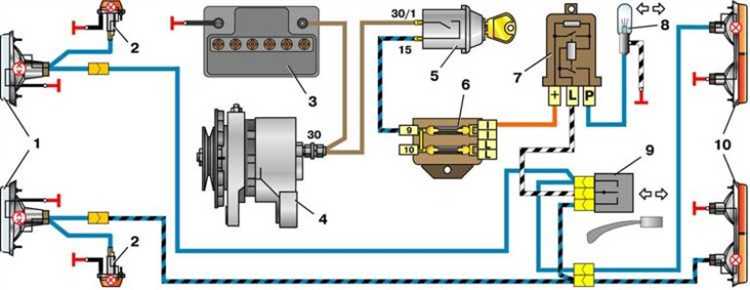

Подключение реле поворотов на карбюраторной модели ВАЗ 2107
Для правильного подключения реле поворотов на ВАЗ 2107 карбюраторной версии необходимо учитывать особенности электросхемы автомобиля. На этой модели реле поворотов выполняет функцию управления сигналами поворота и аварийной сигнализацией, а также отвечает за отключение сигнала после завершения маневра.
Реле поворотов расположено в блоке предохранителей, который находится под приборной панелью, рядом с центральной консолью. Для доступа к нему потребуется снять крышку блока предохранителей. Реле подключается к сети через несколько ключевых проводов:
- Провод от выключателя поворотов (через замок зажигания) для подачи сигнала на реле.
- Провод от реле к лампам передних и задних поворотов для включения сигнала.
- Провод от реле к системе заземления для корректной работы устройства.
Чтобы правильно подключить реле, выполните следующие действия:
1. Отключите аккумулятор автомобиля, чтобы избежать короткого замыкания при подключении реле.
2. Найдите и открутите крепление блока предохранителей, чтобы получить доступ к реле. Важно помнить, что реле поворотов может быть защищено от пыли и загрязнений, поэтому аккуратно снимите крышку.
4. Подключите провод от выключателя поворотов к контакту «49» реле. Этот контакт будет отвечать за подачу сигнала на реле при включении поворота.
5. Подключите выходной провод от реле к поворотным сигналам (лампам) через контакт «49a». Этот провод будет включать сигналы на передних и задних поворотниках.
6. Проверьте правильность соединений, закрепите реле и закройте блок предохранителей. Подключите аккумулятор и проверьте работу поворотов и аварийной сигнализации.
Если реле не срабатывает, проверьте целостность проводки и контакты на реле, а также замените неисправные компоненты, такие как предохранители или реле.
Порядок снятия и замены реле поворотов на ВАЗ 2107
Реле поворотов на ВАЗ 2107 карбюратор находится в блоке предохранителей под панелью приборов. Для снятия и замены реле необходимо выполнить несколько шагов.
1. Подготовка автомобиля. Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания или повреждения электросистемы. Освободите пространство под приборной панелью, если это необходимо, для удобства доступа к блоку предохранителей.
2. Поиск реле поворотов. Реле расположено в блоке предохранителей, который находится с правой стороны панели, рядом с бардачком. Откройте крышку блока предохранителей. Реле поворотов обычно имеет маркировку и отличается от других реле размером и цветом.
3. Снятие реле. Аккуратно извлеките реле из гнезда, не прилагая чрезмерных усилий. Если реле зафиксировано, немного покачайте его в стороны, чтобы освободить контактные группы. Убедитесь, что вы не повреждаете проводку.
4. Проверка реле. Перед установкой нового реле стоит проверить работоспособность старого. Для этого подключите его к автомобилю и включите повороты. Если реле не срабатывает или издает странные звуки, замените его на новое.
5. Установка нового реле. Установите новое реле в гнездо блока предохранителей, аккуратно вставив его до полного зацепления. Убедитесь, что реле надежно закреплено и не имеет люфта.
6. Проверка работоспособности. Подключите аккумулятор и проверьте работу поворотов. Включите левый и правый повороты поочередно, убедитесь, что реле срабатывает корректно и индикаторы на приборной панели работают.
7. Завершение работ. Закройте крышку блока предохранителей и убедитесь, что все элементы установлены правильно. Проверьте работу системы в процессе движения.
Влияние неисправного реле на работу поворотников ВАЗ 2107
Если реле неисправно, поворотники могут либо не включаться вовсе, либо работать с перебоями, например, мигать слишком быстро или, наоборот, медленно. Это связано с тем, что реле контролирует частоту включения и выключения сигнала поворота. При неисправности механизма управления частота мигания может измениться, что нарушает стандартные параметры работы системы.
При длительном использовании неисправного реле возможна перегрузка проводки и других элементов системы, что приведет к дополнительным поломкам. Часто это заканчивается необходимостью замены не только реле, но и других частей системы управления сигналами поворота.
Для диагностики неисправности реле поворотов на ВАЗ 2107 необходимо проверить его работоспособность с помощью мультиметра, а также прослушать характеристики звука при активации поворотников. Рекомендуется также проверить состояние контактов и проводки, так как их окисление может привести к сбоям в работе устройства.
Замена неисправного реле не требует особых знаний, однако важно использовать качественное реле, соответствующее стандартам автомобиля. Для установки достаточно снять старое реле и подключить новое, соблюдая полярность и крепление. После установки стоит проверить работоспособность поворотников в различных режимах, чтобы убедиться в правильной работе системы.

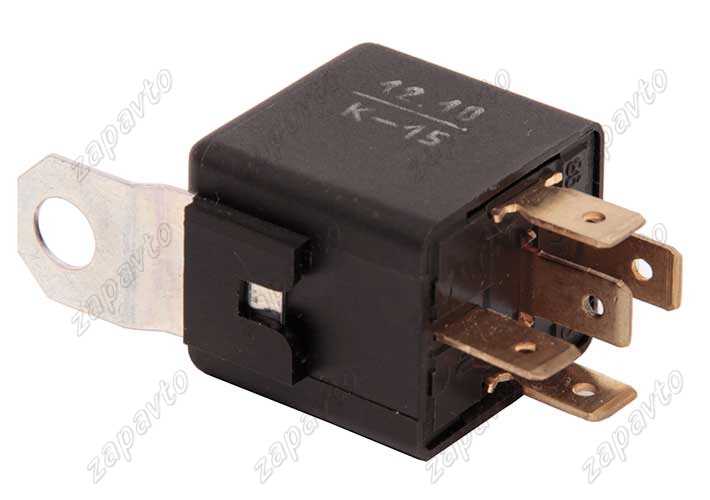

Реле поворотов ВАЗ 2107: описание и характеристики
Реле поворотов на ВАЗ 2107 отвечает за контроль работы сигналов поворота и аварийной сигнализации. Этот элемент играет важную роль в обеспечении безопасности на дороге, обеспечивая четкое мигание указателей поворота в зависимости от положения рычага. Разберемся в его устройстве и характеристиках.
Основные функции реле поворотов:
- Переключение сигналов поворота при нажатии на рычаг.
- Активирование аварийных сигналов при включении соответствующей кнопки.
- Обеспечение мигания сигналов с заданной частотой.
Реле, установленное в ВАЗ 2107, является компонентом, который выполняет свою задачу при подаче питания от аккумулятора. Оно подключается к цепи управления указателями поворота и аварийными огнями. В зависимости от состояния реле оно изменяет ток, что заставляет лампы сигнализации работать с определенным интервалом.
Основные характеристики реле:
- Тип реле: Электронное (в более поздних моделях) или электромеханическое (на старых автомобилях).
- Номинальное напряжение: 12 В, что соответствует стандарту автомобильных систем.
- Частота мигания: 90-120 раз в минуту в зависимости от типа реле и его настроек.
- Ресурс: Обычно реле работает до 50 000 включений.
- Расположение: В большинстве случаев реле находится в блоке предохранителей, под приборной панелью, в районе водителя.
Чтобы заменить реле поворотов, следует отключить аккумулятор и снять пластиковую накладку в месте его расположения. После этого можно вытащить старое реле и установить новое. Важно проверять, чтобы новая деталь соответствовала номинальным характеристикам старой.
Если реле поворотов перестает работать или начинает мигает с неправильной частотой, стоит проверить его состояние и при необходимости заменить. Также причиной неисправности могут быть повреждения проводки или перегоревшие лампы. Регулярная проверка системы сигнализации поможет избежать неприятных ситуаций на дороге.
Как правильно подключить реле поворотов при установке нового устройства
Для подключения нового реле поворотов на ВАЗ 2107 необходимо соблюдать несколько важных этапов, чтобы избежать ошибок в работе системы. Перед началом убедитесь, что новое реле соответствует техническим характеристикам и требованиям электросети вашего автомобиля.
Первым шагом отключите аккумулятор, чтобы избежать короткого замыкания во время работы с проводкой. Далее откройте панель, чтобы получить доступ к месту установки реле, которое обычно находится в блоке предохранителей или рядом с ним.
После этого подключите к реле провода, ориентируясь на маркировку. Важно подключить входной провод (от кнопки поворота) и выходные провода (которые идут к указателям поворота). Также не забудьте соединить провод заземления, чтобы реле работало корректно.
Если вы устанавливаете реле с дополнительными функциями, например, с контролем нагрузки или с защитой от перегрузок, внимательно следите за инструкцией, чтобы не перепутать дополнительные соединения. Некоторые устройства требуют подключения дополнительных проводов для правильной работы этих функций.
После подключения всех проводов аккуратно зафиксируйте реле в соответствующем креплении. Проверив правильность соединений, включите аккумулятор и протестируйте работу указателей поворота. Убедитесь, что они включаются и выключаются корректно, а также что нет сбойных срабатываний.
Если реле не срабатывает, повторно проверьте все соединения и убедитесь, что реле исправно. В случае необходимости используйте мультиметр для проверки проводки на наличие обрывов или коротких замыканий.
Советы по выбору реле поворотов для ВАЗ 2107 карбюратор
Выбор реле поворотов для ВАЗ 2107 с карбюраторным двигателем требует внимания к нескольким ключевым аспектам. Это обеспечит надежную работу системы сигнализации и увеличит срок службы всех компонентов.
- Скорость работы реле – стандартная скорость работы реле поворотов для ВАЗ 2107 составляет около 90-120 циклов в минуту. Выбирайте реле с оптимальной скоростью, чтобы обеспечить четкое и стабильное мигание сигналов поворота.
- Тип реле – для ВАЗ 2107 обычно выбираются механические реле с простым принципом работы, однако электронные реле могут предложить большую долговечность и устойчивость к внешним воздействиям.
- Проверка на перегрузку – качественное реле должно выдерживать стандартные токовые нагрузки (около 10-15 А), характерные для работы системы поворотов. Важно не выбирать слишком мощные реле, так как они могут перегрузить проводку.
- Марка и производитель – выбирайте реле от проверенных производителей, таких как «Bosch», «Автоэлектрика» или аналогичные. Не стоит экономить на компонентах, так как дешевое реле может быстро выйти из строя и вызвать перебои в работе сигнализации.
- Цена и качество – несмотря на то, что реле поворотов – это относительно недорогая деталь, важно не выбирать слишком дешевые модели. Иногда низкая стоимость может означать более низкое качество и меньшую долговечность.
Следуя этим рекомендациям, вы сможете выбрать реле, которое обеспечит бесперебойную работу системы поворотов и повысит общую безопасность вашего автомобиля.
Вопрос-ответ:
Где находится реле поворотов на ВАЗ 2107 карбюратор?
Реле поворотов на ВАЗ 2107 карбюратор обычно расположено в салоне автомобиля, рядом с блоком предохранителей. Это реле находится в панели приборов, за передней панелью, в месте подключения проводов. Обычно оно закрепляется на кронштейне и доступно для замены при необходимости.
Как проверить реле поворотов на ВАЗ 2107?
Для проверки реле поворотов на ВАЗ 2107 можно воспользоваться мультиметром или тестером. Для этого необходимо снять реле с его посадочного места и проверить сопротивление на его контактах при подаче питания. Также можно проверить работу реле, подключив его обратно и включив повороты. Если индикатор поворотов не мигает или мигает неправильно, возможно, реле неисправно.
Почему не работают поворотники на ВАЗ 2107?
Причиной неисправности поворотников на ВАЗ 2107 может быть несколько факторов. Одной из распространенных проблем является выход из строя реле поворотов. Также возможны неисправности в цепи питания, сгоревшие предохранители, поврежденные провода или неисправные переключатели поворотов. Рекомендуется проверить все эти компоненты и при необходимости заменить поврежденные элементы.
Как заменить реле поворотов на ВАЗ 2107?
Для замены реле поворотов на ВАЗ 2107 нужно сначала найти его местоположение в салоне автомобиля. После этого отключите аккумуляторную батарею, чтобы избежать короткого замыкания. Затем аккуратно отсоедините реле, вытянув его из посадочного места, и подключите новое реле. После установки подключите аккумулятор и проверьте работу поворотов, чтобы убедиться, что все функционирует исправно.
Как долго служит реле поворотов на ВАЗ 2107?
Срок службы реле поворотов на ВАЗ 2107 зависит от условий эксплуатации автомобиля, но в среднем оно может работать от 5 до 10 лет. Однако если автомобиль часто подвергается воздействию влаги или частых перегрузок, реле может выйти из строя быстрее. Регулярная проверка состояния реле и других компонентов электрической системы автомобиля поможет продлить его срок службы.
Где именно находится реле поворотов на ВАЗ 2107 с карбюраторным двигателем?

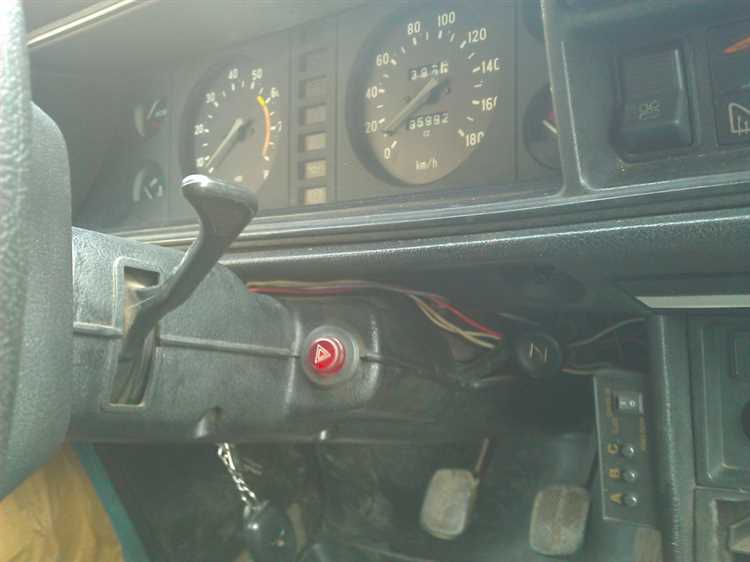

Реле поворотов на ВАЗ 2107 расположено под приборной панелью. Для того чтобы добраться до него, нужно снять пластиковую облицовку вокруг рулевой колонки. Реле обычно крепится к кузову с правой стороны панели. Оно подключено к проводке системы сигналов поворота и работает в связке с предохранителями и кнопками управления. Реле может быть легко заменено, если оно вышло из строя.
Как заменить реле поворотов на ВАЗ 2107 с карбюраторным двигателем?
Для замены реле поворотов на ВАЗ 2107 нужно выполнить несколько шагов. Во-первых, откройте капот и отсоедините аккумулятор, чтобы исключить короткое замыкание. Затем снимите пластиковую облицовку вокруг рулевой колонки. Реле поворотов находится в правой части под приборной панелью, рядом с предохранителями. Ослабьте крепления реле и аккуратно извлеките его. После этого подключите новое реле и установите его на место. Не забудьте проверить работоспособность поворотников, чтобы убедиться, что замена прошла успешно.
