Стеклоподъемники на ВАЗ Приора управляются электрическими механизмами, подключенными к сети автомобиля. Одним из ключевых аспектов их надежной работы является правильное размещение проводки, обеспечивающее стабильную передачу энергии и защиту от повреждений. В процессе монтажа и диагностики важно знать точное расположение проводов, чтобы избежать коротких замыканий и других неисправностей.
Провода стеклоподъемников на ВАЗ Приора проходят через дверные обшивки и подключаются к центральной проводке автомобиля. Сигнальные кабели для управления стеклоподъемниками идут от дверных коннекторов к управляющим модулям, которые могут располагаться в центральной панели или внутри дверной обшивки. Обычно в каждой двери используются два провода для управления мотором подъема и опускания стекла, а также дополнительные провода для питания и заземления.
Рекомендации: при ремонте или замене проводки следует соблюдать точность в расположении проводов, чтобы избежать механических повреждений. Важно фиксировать их вдоль дверных рам с использованием пластиковых держателей, что исключит вероятность перетирания из-за трения об острые края дверной обшивки. Также необходимо контролировать отсутствие перегибов, которые могут привести к обрыву проводов в местах их наиболее интенсивного использования.
Для правильной диагностики состояния проводки стеклоподъемников следует использовать мультиметр для проверки напряжения на каждом из проводов при включении системы. Если наблюдаются скачки напряжения или отсутствие сигнала, стоит проверить соединения и заменить поврежденные участки проводки.
Проверка проводки стеклоподъемников на ВАЗ Приора
Для проверки проводки стеклоподъемников на ВАЗ Приора необходимо учитывать несколько ключевых моментов. Основные проблемы с проводкой могут быть связаны с перегоранием предохранителей, обрывами или плохими контактами в соединениях. Начните с осмотра состояния проводов и разъемов.

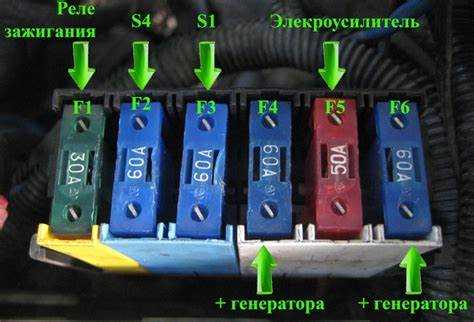

1. Осмотр предохранителей. Первый шаг – проверка предохранителей, отвечающих за работу стеклоподъемников. На ВАЗ Приора они находятся в блоке предохранителей под капотом и в салоне. Изучите схему в руководстве по эксплуатации для точного местоположения. Замените перегоревшие предохранители и убедитесь в исправности разъемов.
2. Проверка проводки на обрывы. Важно проверить целостность проводки, особенно в местах, где она изгибается или подвергается механическим нагрузкам. На ВАЗ Приора проводка стеклоподъемников часто изнашивается в местах, где проходит через дверные рамки. Осмотрите кабели на наличие трещин или ссадин. Для более точной диагностики можно использовать мультиметр, проверяя сопротивление на разных участках проводки.
3. Проверка соединений. Нередко причиной неисправности становятся плохие контакты в соединениях проводов. Осмотрите разъемы, которые подключены к мотору стеклоподъемника и переключателю. Если контакты окислились или ослаблены, они могут вызывать перебои в работе стеклоподъемника. Используйте контактную смазку и аккуратно подтяните контакты, чтобы исключить плохое соединение.
4. Испытание работы стеклоподъемников. После осмотра и ремонта проводки подключите стеклоподъемники к сети и проверьте их работу. Для этого можно использовать тестер или мультиметр для проверки наличия напряжения на проводах, идущих к мотору стеклоподъемника. Если мотор не запускается при подаче питания, возможно, есть проблема с мотором или блоком управления.
5. Диагностика через блок управления. Если проверка проводки и замена предохранителей не решили проблему, следует проверить работу блока управления стеклоподъемниками. Он может быть расположен в дверной панели или в центральном электрощитке. Проверьте его состояние и работу с помощью диагностического оборудования, если оно доступно.
После выполнения всех этих шагов вы сможете точно определить и устранить проблему в проводке стеклоподъемников ВАЗ Приора. Важно тщательно проверять каждый элемент системы, так как многие неисправности могут возникать из-за мелких повреждений или контактов, которые сложно заметить невооруженным глазом.
Схема подключения проводов стеклоподъемников
При подключении проводов стеклоподъемников на ВАЗ Приора важно точно следовать схеме, чтобы избежать неправильной работы системы. Каждое подключение имеет свою функцию, и ошибки могут привести к поломке электроприводов или короткому замыканию. Рассмотрим основные элементы схемы подключения.
Основные компоненты:
Для управления стеклоподъемниками используются кнопки, электродвигатели, реле и проводка. Каждый стеклоподъемник работает от своего электродвигателя, который подключается через проводку к переключателю и источнику питания. На схеме можно выделить два основных направления: питание и управление.
Управление осуществляется с помощью кнопки, которая служит для изменения направления движения стекла. Кнопка имеет несколько контактов, через которые проходит напряжение для активации мотора стеклоподъемника. Каждый контакт кнопки подключается к определенному проводу, отвечающему за движение стекла вверх или вниз.
Контакты электродвигателя подключаются следующим образом:
Реле для стеклоподъемников подключается к электродвигателю через систему управления, которая регулирует подачу напряжения в зависимости от команды, поступившей от кнопки. Важно соблюдать порядок подключения проводов к реле, чтобы система корректно реагировала на команды и не допускала перегрева.
Рекомендации: при замене проводки или ремонте стеклоподъемников важно соблюдать цветовую маркировку проводов, используемых в схеме. Это поможет избежать ошибок при подключении и упростит диагностику в будущем. Также убедитесь в надежности соединений, чтобы исключить возможные перебои в работе стеклоподъемников.
Как правильно определить поврежденный провод стеклоподъемника
Для определения поврежденного провода стеклоподъемника ВАЗ Приора необходимо последовательно выполнить несколько шагов. Наиболее часто повреждения проводки происходят в местах, где провода подвергаются механическим воздействиям или перегибам, например, в районе дверной петли или в зоне соединений с мотором стеклоподъемника.
Первым шагом является визуальный осмотр проводки. Особое внимание стоит уделить участкам, которые подвергаются частому движению, например, в месте поворота двери. Изломанные, потрескавшиеся или обнаженные участки проводов могут указывать на повреждение. Также следует обратить внимание на места, где проводка заходит в дверные механизмы или панели – эти участки часто подвергаются износу.
После внешнего осмотра стоит проверить целостность контактов и соединений. Иногда проблема может крыться в окисленных или ослабленных клеммах, что также приводит к плохому контакту и отказу работы стеклоподъемника. Если контакты выглядят поврежденными, их нужно очистить или заменить.
Для более точной диагностики можно использовать мультиметр. Проверку стоит начинать с измерения сопротивления на каждом проводе стеклоподъемника при включенном контакте и при попытке поднять/опустить стекло. Нормальное сопротивление при отсутствии повреждений должно быть минимальным. Если сопротивление на каком-либо проводе значительно выше, возможно, это признак повреждения проводки.
При отсутствии видимых повреждений и нормальном сопротивлении можно проверить работу стеклоподъемника с помощью подачи напряжения напрямую на мотор через внешние провода. Это поможет исключить неисправности в самом моторе и сосредоточиться на проводке.
Если после всех проверок стеклоподъемник все равно не работает, вероятнее всего повреждение скрыто внутри изоляции провода. В таком случае необходимо полностью демонтировать и осмотреть проводку в местах ее скрытых перегибов, так как повреждения могут быть неочевидными на внешнем осмотре.
Местоположение разъемов проводки стеклоподъемников
Разъемы проводки стеклоподъемников ВАЗ Приора расположены в нескольких ключевых местах, что необходимо учитывать при диагностике и ремонте системы. Знание точного местоположения разъемов позволяет значительно ускорить поиск неисправностей и избежать повреждения проводки.
- Разъемы дверных стеклоподъемников находятся внутри дверной карты, в области механизма стеклоподъемника. Обычно они скрыты под пластиковыми защитными крышками, которые нужно аккуратно снимать. Разъемы могут быть как в верхней, так и в нижней части двери, в зависимости от модели стеклоподъемника.
- Основной разъем в центральной консоли расположен в салоне автомобиля, в районе блока управления стеклоподъемниками. Обычно его можно найти за панелью управления, рядом с ручкой двери или в области центрального тоннеля.
- Разъемы на силовом проводе для стеклоподъемников часто находятся под защитными крышками дверных карт или в районе внутренних обшивок. Эти разъемы отвечают за подачу питания к мотору стеклоподъемника и находятся вблизи места установки самого устройства.
- Проводка задних стеклоподъемников проходит через двери и под панелью кузова. Для доступа к разъемам нужно снять пластиковые обшивки дверей и аккуратно отсоединить разъемы. Разъемы задних дверей часто могут быть менее доступны, поэтому потребуется демонтаж большей части обшивки.
Для предотвращения повреждения проводки или разъемов рекомендуется при разборке дверей использовать специальные инструменты для снятия пластиковых элементов, чтобы минимизировать риск их поломки. Также стоит помнить, что разъемы могут иметь разные конфигурации в зависимости от модели стеклоподъемников (например, 2-х или 4-х пиновый разъем). При замене разъемов важно выбирать совместимые детали.
Замена проводки стеклоподъемников: пошаговая инструкция
Замена проводки стеклоподъемников на ВАЗ Приора – задача, которую можно выполнить самостоятельно при наличии минимальных навыков работы с электрикой автомобиля. Для этого потребуется стандартный набор инструментов и новых комплектующих.
- Подготовка автомобиля: Отключите аккумулятор, чтобы избежать короткого замыкания во время работы.

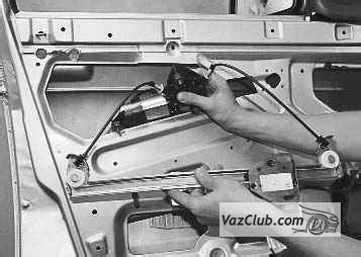

- Демонтаж дверной обшивки: Снимите пластиковую обшивку двери с помощью отвертки и пластиковых лопаток. Для этого необходимо аккуратно отсоединить все крепления и провести работу по периметру двери. Открутите винты и аккуратно снимите панель.
- Освобождение проводки: Найдите и отсоедините старую проводку стеклоподъемника. Важно помнить, что в процессе работы могут быть использованы различные соединители, зафиксированные зажимами. Аккуратно освободите их, не повреждая.
- Проверка состояния проводки: Перед установкой новой проводки рекомендуется проверить существующую проводку на наличие повреждений и коррозии. Если старые элементы сильно изношены, замените их на новые.
- Установка новой проводки: Проложите новую проводку, следуя старым путям, чтобы избежать повреждений. Используйте только качественные кабели, соответствующие техническим характеристикам.
- Подключение проводки: Подключите новые провода к стеклоподъемнику и панели управления. Убедитесь, что соединения надежно закреплены и не могут быть случайно отсоединены.
- Монтаж обшивки: Установите дверную панель на место, аккуратно зафиксировав ее крепежами. При необходимости затяните винты и убедитесь, что панель сидит на своем месте.
- Проверка работы стеклоподъемника: Подключите аккумулятор и проверьте работу стеклоподъемников. Убедитесь, что все соединения правильные, а механизм функционирует без сбоев.
Процесс замены проводки стеклоподъемников не займет много времени, если заранее подготовиться и соблюдать последовательность действий. Главное – следить за качеством соединений и не спешить с установкой новой проводки.
Какие инструменты понадобятся для работы с проводами стеклоподъемников
Для работы с проводами стеклоподъемников на ВАЗ Приора потребуется несколько специфических инструментов, которые обеспечат качественное выполнение задач по монтажу, ремонту и замене проводки.
1. Клещи для зачистки проводов – инструмент для снятия изоляции с проводов. Очень важно использовать клещи с регулируемой глубиной зачистки, чтобы не повредить медную жилу. Для проводов стеклоподъемников лучше использовать клещи с возможностью работы с проводами толщиной 0,5–1,5 мм.
2. Обжимные клещи – используются для установки клемм и наконечников на проводах. Обжим должен быть прочным, чтобы избежать плохого контакта, который может привести к нестабильной работе стеклоподъемников.
3. Набор клемм и соединителей – в процессе работы могут понадобиться различные клеммы, разъемы и соединители для восстановления поврежденной проводки. Важно выбирать качественные пластиковые соединители, которые защищают проводку от коррозии и механических повреждений.
4. Изолента и термоусадочные трубки – для изоляции соединений. Изолента должна быть стойкой к высокой температуре, а термоусадочные трубки обеспечат дополнительную защиту проводки от внешних воздействий.
5. Отвертки и ключи – для демонтажа дверных панелей, креплений стеклоподъемников и других элементов. Обязательно иметь комплект крестовых и плоских отверток, а также набор гаечных ключей для снятия фиксирующих болтов.
6. Мультиметр – для проверки проводимости и диагностики неисправностей в проводке. Мультиметр поможет проверить целостность проводов и правильность их подключения, что особенно важно при диагностике работы стеклоподъемников.
7. Паяльник – в случае необходимости выполнения пайки проводов для устранения повреждений, паяльник с тонким жалом будет незаменим. Он позволяет аккуратно соединить концы проводов без риска их перегрева.
8. Малые плоскогубцы – для работы с мелкими деталями и соединениями. Плоскогубцы пригодятся для захвата проводов, установки разъемов и исправления ошибок при монтаже.
9. Тестер проводки – для проверки правильности подключения проводов стеклоподъемников. Этот инструмент позволяет быстро удостовериться в правильности соединений, особенно при ремонте проводки.
Использование этих инструментов поможет качественно и быстро выполнить работы по ремонту или замене проводки стеклоподъемников на ВАЗ Приора, обеспечив их долгосрочную эксплуатацию и надежность.

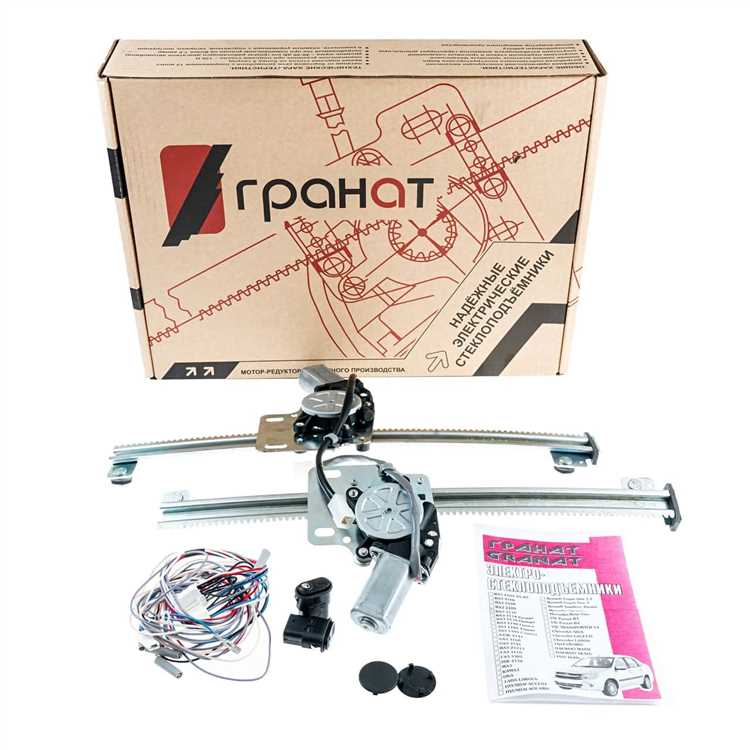

Диагностика неисправностей проводки стеклоподъемников
Неисправности проводки стеклоподъемников на ВАЗ Приора могут проявляться в виде отказа работы стеклоподъемников, неправильного функционирования кнопок управления или нестабильной работы электродвигателя. Причины таких сбоев могут крыться в повреждениях проводки, окислении контактов или плохих соединениях.
Для диагностики следует начать с осмотра видимых повреждений проводки. Внимательно проверяйте участки, где провода могут подвергаться механическим нагрузкам (например, в дверных петлях). Разрыв или перегиб проводов часто является причиной неисправности. Если видимых повреждений не обнаружено, следует проверить наличие питания на моторе стеклоподъемника, используя мультиметр.
После проверки напряжения важно проверить работу кнопки управления. Для этого можно напрямую подключить питание к мотору стеклоподъемника, исключив кнопку как возможную причину неисправности. В случае, если мотор работает без проблем, но стеклоподъемник не реагирует на кнопку, следует проверить саму кнопку на замыкание или окисление контактов.
Если стеклоподъемник продолжает не работать, несмотря на исправность проводки и кнопки, проверьте соединения в монтажных блоках и соединительных клеммах. Влажность и грязь могут привести к плохому контакту, что также может стать причиной неисправности. Для устранения этой проблемы необходимо очистить контакты и обработать их антиоксидантной жидкостью.
Когда все элементы проверены, а проблема не устранена, возможно, потребуется диагностика с использованием схемы электрической проводки, чтобы точно определить участок неисправности. В таком случае лучше обратиться к специалистам, которые смогут точно локализовать поврежденные участки проводки.
Советы по уходу за проводкой стеклоподъемников ВАЗ Приора
Для надежной работы проводки стеклоподъемников ВАЗ Приора необходимо регулярно проверять состояние проводов и соединений. В первую очередь важно следить за целостностью изоляции проводов. Повреждения изоляции могут привести к коротким замыканиям, что вызовет сбои в работе системы стеклоподъемников.
Особое внимание стоит уделить месту прохода проводки через дверные пороги и места соединений проводов с контактами. Часто эти участки подвергаются механическим повреждениям из-за частого открывания и закрывания дверей. Для защиты проводки рекомендуется использовать защитные трубки или обмотки, которые предотвратят износ изоляции.
Регулярно проверяйте контакты на наличие окисления или коррозии. В случае обнаружения таких проблем, контакты необходимо зачистить и обработать специальными антиокислительными средствами. Это поможет избежать потери контакта и обеспечить стабильную работу стеклоподъемников.
Важным моментом является соблюдение правильной установки проводки. Проводка не должна быть натянутой, так как это может привести к ее повреждению при движении двери. Излишняя натяжка также может повлиять на работу стеклоподъемника и ускорить износ компонентов.
Периодически проверяйте состояние реле и предохранителей, отвечающих за работу стеклоподъемников. Если стеклоподъемники не работают или работают с перебоями, возможно, проблемы кроются в перегоревших предохранителях или неисправных реле.
При обнаружении неисправностей в проводке не стоит откладывать ремонт. Чем быстрее устраняется проблема, тем меньше вероятность повреждения других элементов системы, таких как моторы или переключатели.
