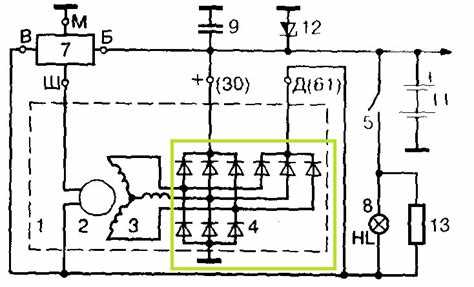

Диодный мост в генераторе ВАЗ 2114 выполняет функцию выпрямления переменного тока, поступающего с обмоток статора, в постоянный. При выходе из строя этого узла аккумулятор перестаёт заряжаться, появляются перебои в работе электрооборудования, возможны скачки напряжения вплоть до отключения двигателя.
Признаками неисправности диодного моста могут быть нестабильное напряжение на клеммах АКБ (меньше 13,5 В или выше 14,8 В при работающем моторе), заметное мерцание фар, перегрев генератора и специфический запах гари. В большинстве случаев повреждаются либо один из выпрямительных диодов, либо теплоотводящие элементы, что требует замены всей сборки.

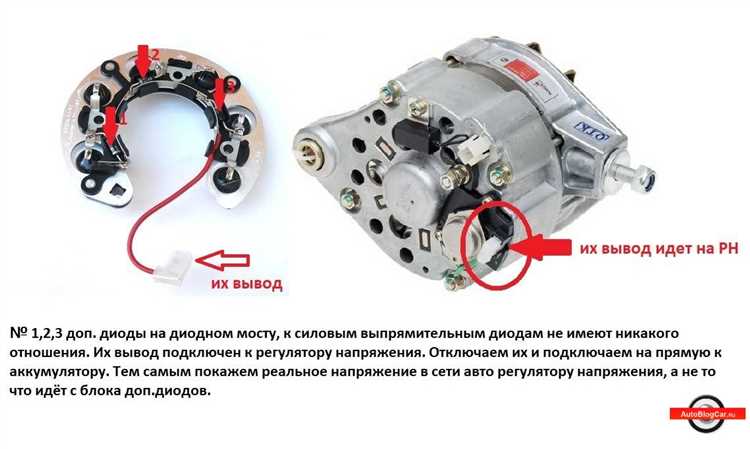

Генератор на ВАЗ 2114 (обычно 37.3701 или его аналоги) оборудован неразборным диодным мостом, установленным на задней крышке. Перед снятием генератора необходимо отсоединить минусовую клемму аккумулятора, демонтировать защиту двигателя (если установлена) и ослабить натяжной болт ремня. Только после этого можно приступать к снятию генератора и разборке корпуса для доступа к мосту.
Рекомендуется использовать оригинальные или качественные аналоговые диодные мосты от производителей вроде КЗАТЭ или Энергомаш. Перед установкой новый мост обязательно проверяется мультиметром: падение напряжения на исправном диоде при прозвонке должно составлять 0,4–0,6 В в прямом направлении и ∞ – в обратном. Монтаж проводится с обязательной заменой термопасты на контактных поверхностях радиатора и соблюдением момента затяжки контактных гаек (обычно не более 4 Н·м).
Признаки неисправности диодного моста на генераторе ВАЗ 2114
При выходе из строя диодного моста генератора на панели приборов загорается индикатор аккумулятора даже при нормальном натяжении ремня. Напряжение на клеммах АКБ при заведённом двигателе не превышает 12,5 В, что свидетельствует о неполной зарядке.
При частичном пробое одного или нескольких диодов возможны скачки напряжения: мультиметр покажет значения выше 15 В, особенно при увеличении оборотов. Это вызывает перегрев аккумулятора, выкипание электролита и быстрый износ ламп.
Одним из характерных симптомов служит фоновый писк в радиоприёмнике, усиливающийся при изменении оборотов двигателя. Это связано с нарушением фильтрации пульсаций выпрямленного тока.
В ночное время может наблюдаться заметное мерцание фар при стабильной работе двигателя. Причина – нестабильное напряжение из-за неисправных диодов.
Если мост пробит на массу, генератор не только перестаёт заряжать аккумулятор, но и может разряжать его в состоянии покоя. При этом за ночь напряжение на батарее может упасть до 10–11 В.
Диагностика проводится при помощи мультиметра в режиме проверки диодов. При демонтаже генератора каждый диод проверяется на пробой в прямом и обратном направлении. Отклонение от нормы требует замены моста в сборе.
Как добраться до генератора без снятия лишних узлов
Открой капот и отключи клемму «минус» с аккумулятора. Это предотвратит короткое замыкание при доступе к генератору.
Сними пластиковый кожух двигателя, если он установлен. Он крепится на клипсах и снимается вручную без инструмента.
С правой стороны моторного отсека отодвинь расширительный бачок, не отсоединяя шланги. Он держится на двух болтах – открути их ключом на 10 и аккуратно смести бачок в сторону. Это освободит дополнительное пространство.
Отсоедини разъем с задней части генератора. Для удобства используй тонкую отвертку, чтобы поддеть фиксатор. Снимай осторожно, чтобы не повредить пластиковый корпус.
Открути нижний защитный кожух двигателя (если установлен). Поддомкрачивать машину необязательно – достаточно вывернуть руль влево и использовать низкий инструмент.

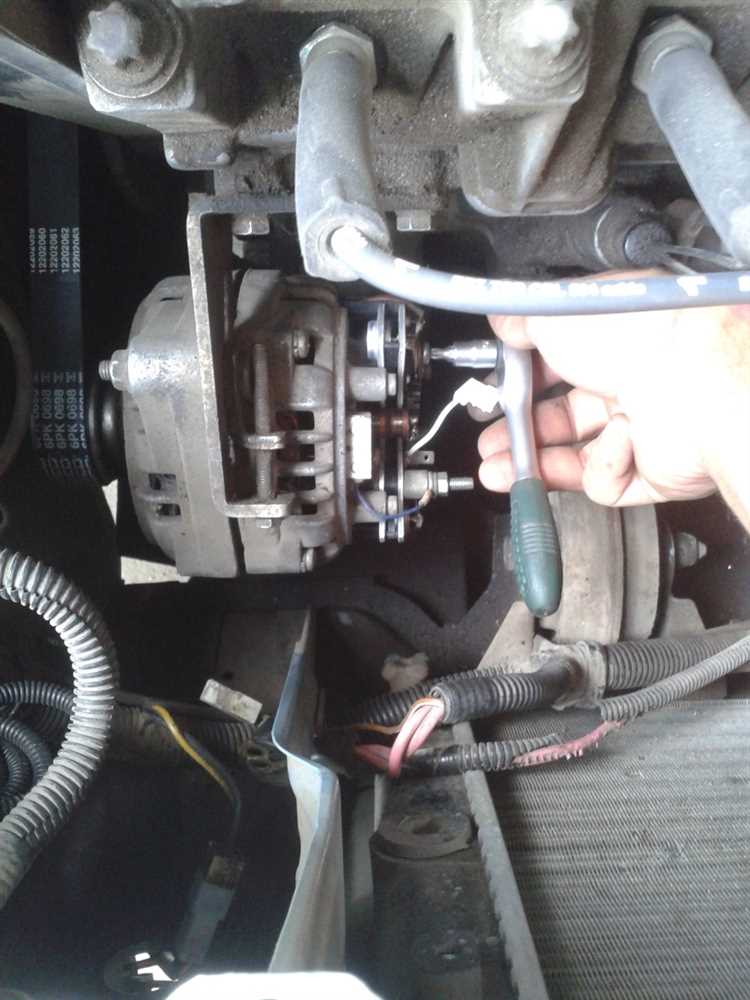

Через освободившееся пространство снизу доберись до креплений генератора. Используй карданный удлинитель с трещоткой, чтобы добраться до болтов крепления диодного моста, не снимая сам генератор с кронштейна.
Важно: при работе с генератором не допускай касания инструментов к корпусу автомобиля, чтобы исключить риск короткого замыкания даже при снятой клемме.
Подлезть к генератору возможно без демонтажа радиатора, вентилятора и других элементов системы охлаждения – соблюдай последовательность, используй компактный инструмент и избегай резких движений при отодвигании узлов.
Снятие генератора с двигателя ВАЗ 2114
Перед началом работ отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Открутите гайку крепления плюсового провода с задней части генератора и отсоедините разъём управления.
Ослабьте натяжение ремня привода генератора, повернув гайку на натяжном болте против часовой стрелки. Снимите ремень со шкива генератора.
Снизу двигателя найдите болт нижнего крепления генератора к кронштейну. Используйте головку на 13 мм с удлинителем и трещоткой, чтобы выкрутить болт. Удерживайте гайку с другой стороны ключом.
Сверху двигателя открутите болт крепления генератора к регулировочной планке. После этого аккуратно снимите генератор с двигателя, выведя его из посадочного места.
При демонтаже будьте осторожны, чтобы не повредить проводку и не уронить генератор – он тяжёлый и может повредить другие элементы подкапотного пространства.

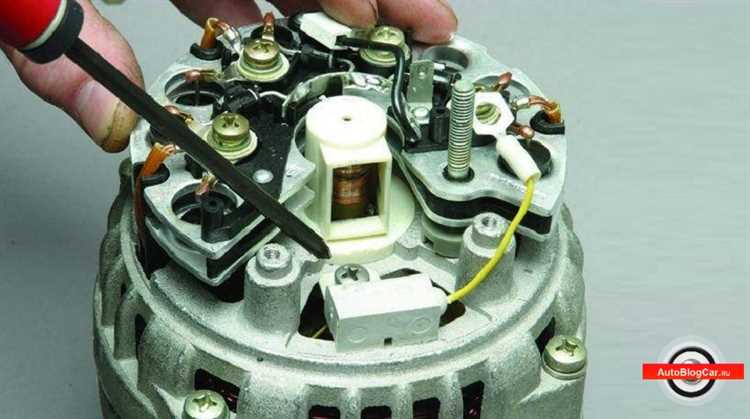

Разборка генератора и демонтаж диодного моста
Перед началом работ отсоедините аккумуляторную клемму и снимите генератор с двигателя. Используйте ключ на 10 для откручивания задней крышки генератора, удерживаемой четырьмя гайками. Снимите крышку, стараясь не повредить щётки и контактные элементы.
Открутите два винта крепления щёткодержателя и аккуратно извлеките его. Обратите внимание на состояние контактных дорожек ротора – при сильном износе потребуется замена коллектора.
После отсоединения всех соединений аккуратно извлеките мост. Обратите внимание на наличие термопасты под ним – при сборке её следует нанести заново для обеспечения нормального теплоотвода.

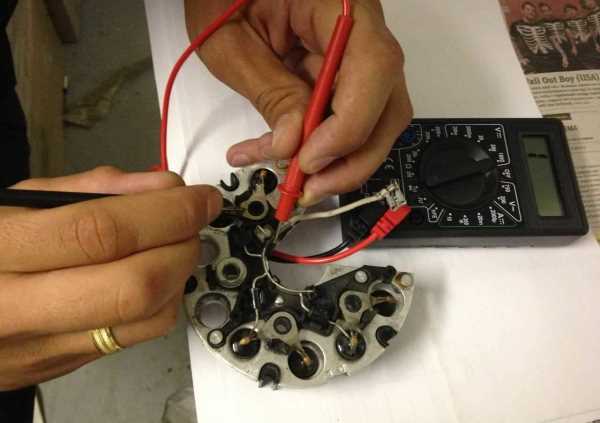

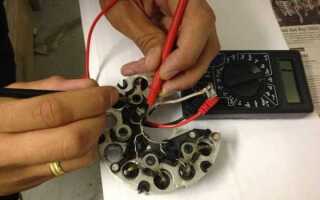

Проверка старого и нового диодного моста мультиметром
Для тестирования диодного моста генератора ВАЗ 2114 переведите мультиметр в режим прозвонки диодов или измерения падения напряжения. На экране должно отображаться значение в пределах 400–700 мВ при прямом включении и «1» или «OL» – при обратной полярности.
Если хотя бы один диод звонится в обе стороны или показывает ноль/низкое сопротивление – мост неисправен и подлежит замене.
Новый мост перед установкой также следует прозвонить, особенно если он не оригинального производства. Брак возможен даже у новых компонентов.

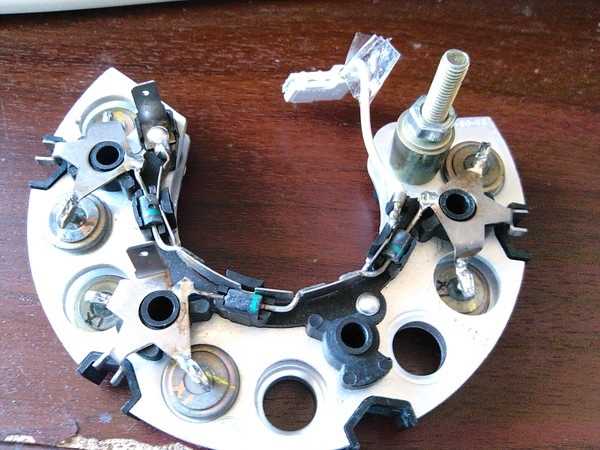

Установка нового диодного моста и сборка генератора
После замены диодного моста на генераторе ВАЗ 2114 важно правильно установить новый элемент и собрать генератор. Несоблюдение технологии может привести к неисправностям или снижению эффективности работы генератора.
Шаги установки нового диодного моста:
- Очистите рабочую поверхность генератора от грязи и пыли.
- Установите новый диодный мост на место старого, убедитесь, что он правильно расположен в корпусе генератора.
- Подключите все шины и контакты к новым диодам, соблюдая полярность. Не допускайте коротких замыканий.
- Закрепите диодный мост с помощью болтов, тщательно затягивая их, чтобы обеспечить надежное соединение.
Сборка генератора:
- Установите корпус генератора, убедившись, что все части правильно совпадают.
- Закрепите статора, ротора и другие компоненты генератора согласно инструкции.
- После сборки проверяйте генератор на наличие люфтов, щелчков и других механических дефектов.
Проверьте правильность установки диодного моста и соединений, убедитесь в отсутствии контактов с другими частями генератора. После сборки выполните тестовый запуск двигателя для проверки работы генератора.
Подключение генератора и проверка зарядки после замены
После замены диодного моста генератора ВАЗ 2114 важно правильно подключить его к электросистеме автомобиля. Прежде чем подключать провода, убедитесь, что они не имеют повреждений и коррозии, особенно на контактах. Основное внимание стоит уделить следующим этапам:
1. Подключите провод с плюсом (+) от генератора к аккумулятору. Это соединение важно для правильной работы зарядки. Убедитесь в надежности контакта, используйте только чистые и неокисленные клеммы.
2. Проверьте соединение с массой. Для этого убедитесь, что провод, соединяющий генератор с кузовом автомобиля, надежно закреплен и не имеет повреждений. Это необходимо для эффективного заземления устройства.
3. Проверьте, что провод от генератора к регулятору напряжения правильно подключен. Неправильное подключение может привести к неустойчивой работе системы зарядки.
4. Убедитесь, что все соединения тщательно затянуты и не имеют люфта. Любое ослабление контакта может повлиять на стабильность работы генератора.
После подключения генератора, следует провести проверку системы зарядки. Для этого выполните следующие шаги:
1. Запустите двигатель автомобиля и убедитесь, что генератор работает стабильно, без посторонних шумов. Обратите внимание на индикатор зарядки на приборной панели. Он должен погаснуть, если система работает правильно.
3. Прокатитесь на автомобиле на протяжении 10-15 минут и снова проверьте напряжение на аккумуляторе. Это поможет убедиться, что зарядка стабилизировалась, и система работает правильно.
4. Если индикатор зарядки продолжает гореть или мультиметр показывает неправильные значения, необходимо проверить соединения и, возможно, заменить регулятор напряжения.
Правильное подключение и проверка зарядки после замены диодного моста обеспечат надежную работу генератора и долгосрочную эксплуатацию электросистемы вашего автомобиля.
Вопрос-ответ:
Как понять, что диодный мост генератора ВАЗ 2114 вышел из строя?
Если диодный мост генератора неисправен, это может проявляться в нескольких признаках: свет в салоне тускнеет или мигает, аккумулятор не заряжается, двигатель не запускается с первого раза, или зарядка аккумулятора происходит слишком быстро или слишком медленно. Также возможны проблемы с работой электрооборудования в автомобиле. В случае таких симптомов стоит проверить диодный мост.
Как правильно заменить диодный мост на генераторе ВАЗ 2114?
Для замены диодного моста нужно снять генератор с автомобиля. После этого откручиваем крышку генератора и снимаем старый диодный мост. Устанавливаем новый, следя за правильностью его подключения, чтобы избежать короткого замыкания или других повреждений. Важно помнить, что работу с электрическими компонентами нужно проводить аккуратно, соблюдая все меры безопасности. После установки моста соберите генератор, установите его обратно на машину и проверьте, как работает система зарядки.
Какие могут быть последствия, если не заменить диодный мост генератора ВАЗ 2114 вовремя?
Если диодный мост не будет заменен вовремя, это может привести к серьёзным проблемам с электросистемой автомобиля. Например, аккумулятор может разряжаться, несмотря на работу генератора, что приведет к полному его разряду и невозможности завести машину. Также может происходить перегрев генератора, что повысит нагрузку на остальные компоненты системы. В худшем случае, это может привести к выходу из строя самого генератора или других дорогостоящих частей электросистемы.
Какие инструменты нужны для замены диодного моста на генераторе ВАЗ 2114?
Для замены диодного моста вам понадобятся основные инструменты, такие как ключи и отвертки для снятия крышки генератора. Также может потребоваться мультиметр для проверки работоспособности нового моста перед его установкой. Кроме того, полезно иметь набор гаечных ключей для демонтажа генератора с автомобиля. Важно помнить, что все работы следует проводить с соблюдением техники безопасности, чтобы избежать повреждения электрических компонентов.
