Рабочий цилиндр сцепления ВАЗ 2107 расположен на коробке передач и напрямую отвечает за передачу усилия от главного цилиндра к выжимному подшипнику. Симптомы неисправности включают провал педали сцепления, утечку тормозной жидкости в районе коробки и характерное подтекание под машиной в области соединения шланга с цилиндром.

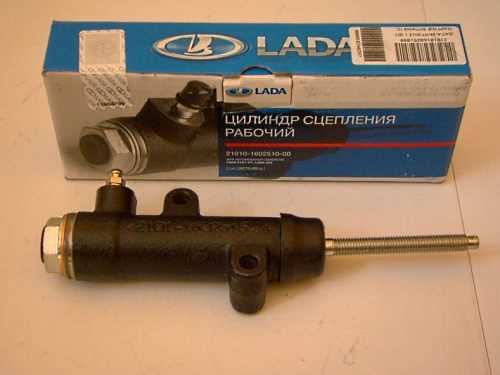

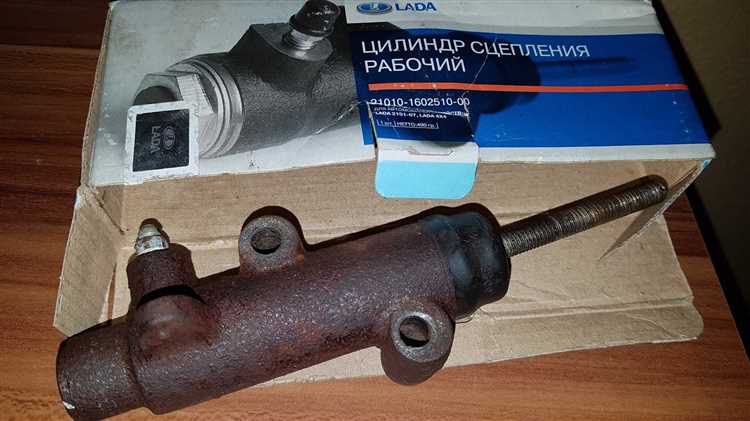

При выборе нового цилиндра важно учитывать артикул детали – для ВАЗ 2107 подходит цилиндр с кодом 2101-1602510. Рекомендуется отдавать предпочтение производителям с положительной репутацией, например, Fenox или Trialli, так как бюджетные аналоги часто дают течь уже через несколько месяцев эксплуатации.
Перед началом работ необходимо слить тормозную жидкость из контура сцепления, демонтировать старый цилиндр, отсоединив металлическую трубку и два крепёжных болта. При установке нового цилиндра следует использовать медные шайбы на штуцерах и прокачать систему до полного исчезновения воздуха из магистрали. Игнорирование этого этапа приводит к нестабильному ходу педали и неполному выключению сцепления.
Замена требует минимального набора инструментов: ключи на 10 и 13, шланг для прокачки, ёмкость для жидкости и тормозная жидкость класса DOT-4. В условиях гаража при наличии ямы или подъёмника работа занимает не более одного часа.
Как определить неисправность рабочего цилиндра сцепления
Неисправность рабочего цилиндра сцепления на ВАЗ 2107 может проявляться через несколько характерных признаков. Для точной диагностики важно обращать внимание на изменения в работе сцепления и своевременно реагировать на возможные проблемы.
Одним из первых симптомов является трудность в переключении передач. Если сцепление не отсоединяется должным образом, передачи могут входить с трудом или с явным усилием. В таком случае рабочий цилиндр может терять свою герметичность, что приводит к недостаточному давлению в гидравлической системе.
Другим признаком неисправности является падение уровня жидкости в главном цилиндре сцепления. Если уровень жидкости быстро снижается, это может указывать на утечку, возможно, в рабочем цилиндре. Утечка приводит к снижению давления в системе, что затрудняет нормальное функционирование сцепления.
Шум при нажатии на педаль сцепления также может свидетельствовать о неисправности рабочего цилиндра. Если слышен характерный скрежет или свист, это может указывать на повреждения уплотнительных элементов цилиндра или неправильную работу поршня.
Низкий ход педали сцепления – еще один важный симптом. Если педаль становится слишком мягкой или её ход значительно увеличивается, это может быть следствием утечки жидкости из рабочего цилиндра или поломки его внутренних компонентов.
Для более точной диагностики следует проверить рабочий цилиндр на наличие видимых повреждений, таких как трещины или следы утечек жидкости. Также важно проверить работу всей гидравлической системы, включая магистрали и соединения, так как неисправности в этих компонентах также могут влиять на работу сцепления.
Необходимые инструменты и запчасти для замены цилиндра
Для замены рабочего цилиндра сцепления на ВАЗ 2107 потребуется несколько инструментов и запчастей, которые помогут провести работу качественно и без лишних проблем.
Инструменты:
1. Ключи рожково-накидные на 10 мм и 13 мм – для откручивания гаек крепления цилиндра и соединений трубопроводов.
2. Гаечный ключ на 17 мм – для снятия трубки гидропривода сцепления с рабочего цилиндра.
3. Отвертка – для демонтажа защитного колпака или пластиковых элементов, если они есть в конструкции автомобиля.
4. Плоская отвертка – для аккуратного снятия элементов, которые могут быть зафиксированы пластиковыми защелками.
5. Гидравлический или пневматический насос – для проверки работоспособности системы после установки нового цилиндра и прокачки системы сцепления.
6. Мультиметр или манометр – для контроля уровня давления в системе гидравлики после замены.
Запчасти:
1. Новый рабочий цилиндр сцепления – убедитесь, что выбранная деталь подходит именно для ВАЗ 2107. Можно купить как оригинальную запчасть, так и аналог с хорошими отзывами.
2. Уплотнительные кольца и прокладки – для герметичности соединений трубок и цилиндра. Старые кольца часто теряют свои свойства, поэтому их рекомендуется менять при каждой замене цилиндра.
3. Трубка для соединения с гидравлической системой – если старая трубка повреждена или изношена, потребуется новая, подходящего диаметра.
4. Жидкость для сцепления – обязательно используйте качественную тормозную жидкость, соответствующую стандартам вашего автомобиля. Обычно это DOT 3 или DOT 4.
5. Пластиковые защелки и элементы крепления – если при демонтаже старого цилиндра повреждены крепежи или защелки, замените их на новые, чтобы избежать дальнейших проблем.
Наличие всех необходимых инструментов и запчастей значительно ускоряет процесс и повышает качество работы. Лучше заранее подготовить всё необходимое, чтобы избежать задержек в процессе замены цилиндра.
Подготовка автомобиля к замене цилиндра сцепления
Перед началом замены рабочего цилиндра сцепления на ВАЗ 2107 важно правильно подготовить автомобиль, чтобы избежать проблем в процессе работы и обеспечить безопасность. Этапы подготовки следующие:
- Отключение аккумулятора. Это необходимо для исключения короткого замыкания и предотвращения нежелательных электрических замыканий, если будет работать с электрическими инструментами.
- Подъем автомобиля. Используйте домкрат, чтобы поднять переднюю часть автомобиля. Зафиксируйте его на подставках для безопасности. Поднимите машину на достаточную высоту, чтобы обеспечить доступ к сцеплению и рабочему цилиндру.
- Подготовка инструментов. Перед работой убедитесь, что у вас есть все необходимые инструменты: гаечные ключи, отвертки, разводной ключ, инструмент для слива жидкости из системы сцепления и другие необходимые приспособления.
- Подготовка рабочей зоны. Очистите рабочее место от грязи и посторонних предметов, чтобы не повредить детали автомобиля или не создать неудобства в процессе работы.
- Слив жидкости из системы сцепления. Перед снятием старого рабочего цилиндра сцепления необходимо слить гидравлическую жидкость из системы сцепления, чтобы избежать проливания жидкости в процессе демонтажа.
- Проверка состояния сцепления. Перед тем как приступить к замене цилиндра, рекомендуется визуально осмотреть остальные компоненты сцепления, такие как главный цилиндр и трубки, на наличие повреждений или утечек.
Тщательная подготовка поможет избежать неожиданных сложностей при замене рабочего цилиндра сцепления и повысит эффективность работы.
Пошаговое снятие старого рабочего цилиндра
Перед началом работ убедитесь, что автомобиль находится на ровной поверхности, а тормоза закреплены, чтобы исключить движение. Поставьте под машину домкрат и установите подставки для безопасности.
Шаг 1: Снимите аккумулятор. Это необходимая мера для предотвращения коротких замыканий при работе с электросистемой автомобиля, если потребуется отсоединить провода.
Шаг 2: Отсоедините трубки подачи тормозной жидкости. Для этого используйте ключ на 10 мм, чтобы открутить трубки от рабочего цилиндра. Подготовьте емкость для сбора жидкости, чтобы избежать загрязнения и повреждения элементов тормозной системы.
Шаг 3: Снимите защитную крышку с рабочего цилиндра. Это даст доступ к крепежам цилиндра, которые необходимо будет открутить.
Шаг 4: Открутите болты крепления рабочего цилиндра. Обычно их два – верхний и нижний. Для этого используйте ключ на 13 мм. Болты могут быть сильно затянуты, поэтому не забудьте заранее обработать их проникающей смазкой для облегчения откручивания.
Шаг 5: Аккуратно снимите рабочий цилиндр с его креплений. Будьте внимательны, чтобы не повредить уплотнительные кольца и не повредить резьбу на болтах.
Шаг 6: После того как цилиндр снят, проверьте все детали на наличие повреждений. Осмотрите трубки на возможные трещины, а также осмотрите место установки цилиндра на наличие следов утечек жидкости.
Установка нового цилиндра и подключение гидролинии
Перед установкой нового рабочего цилиндра сцепления на ВАЗ 2107 необходимо убедиться в чистоте и герметичности всех соединений. Работа с гидросистемой требует внимания, чтобы избежать утечек и обеспечить правильную работу сцепления.
Начните с установки цилиндра в его место. Для этого удалите старый цилиндр, аккуратно отсоединив гидролинию. Убедитесь, что поверхность посадочного места очищена от грязи и ржавчины. Установите новый цилиндр, соблюдая правильную ориентацию: его крепежные отверстия должны совпасть с монтажными отверстиями на коробке передач. При необходимости используйте новые прокладки для обеспечения герметичности соединений.
Важно: перед установкой проверьте, что новый цилиндр подходит по размерам и характеристикам для ВАЗ 2107. Неправильно подобранный компонент может привести к неправильной работе сцепления или его полной неисправности.
После установки цилиндра перейдите к подключению гидролинии. Прокачивайте соединение гидролинии, устанавливая ее на штуцер рабочего цилиндра. Прокачка нужна для удаления воздуха из системы, что предотвращает возможные неисправности сцепления. Используйте новый уплотнитель или прокладку для гидролинии, чтобы избежать утечек жидкости.
Подключение гидролинии: не затягивайте штуцер слишком сильно, чтобы не повредить резьбу. Затягивайте с помощью ключа, но без чрезмерного усилия, чтобы не нарушить герметичность. Убедитесь в том, что гидролиния надежно зафиксирована и не имеет изгибов, которые могут нарушить циркуляцию жидкости.
После подключения гидролинии необходимо проверить систему на герметичность. Для этого, с помощью помощника, прокачайте сцепление. Проверьте, не появляются ли утечки из соединений. Если система герметична, продолжайте установку и настройку остальных элементов сцепления.
Правильное подключение гидролинии и установка нового рабочего цилиндра на ВАЗ 2107 обеспечат стабильную работу сцепления и продлят срок службы всей трансмиссии.
Прокачка сцепления после замены рабочего цилиндра
После установки нового рабочего цилиндра сцепления на ВАЗ 2107 необходимо правильно прокачать систему для обеспечения нормальной работы сцепления. Неправильная прокачка приведет к неисправностям в работе сцепления, таким как его проскальзывание или невозможность полностью выжать педаль.
Для прокачки понадобится помощник, так как один человек не сможет выполнить процесс самостоятельно. Вам потребуется ключ для откручивания и закручивания клапана прокачки, шланг, подходящий контейнер для сбора жидкости и тормозная жидкость.
Шаги прокачки сцепления:
1. Подготовка автомобиля: Поднимите автомобиль, чтобы обеспечить доступ к рабочему цилиндру и клапану прокачки. Убедитесь, что уровень тормозной жидкости в резервуаре достаточен.
2. Установка шланга: Наденьте шланг на клапан прокачки на рабочем цилиндре сцепления. Второй конец шланга поместите в прозрачный контейнер, в который будет поступать старое масло.
3. Процесс прокачки: Попросите помощника несколько раз медленно выжать педаль сцепления и удерживать ее в нижнем положении. После этого откройте клапан прокачки на рабочем цилиндре. Из системы будет выходить старая жидкость и воздушные пузырьки. После того как из шланга перестанет выходить воздух, закройте клапан и сообщите помощнику, чтобы он отпустил педаль сцепления.
4. Повторение процесса: Повторяйте процесс прокачки до тех пор, пока из шланга не будет поступать только чистая жидкость без пузырьков воздуха.
5. Проверка работы сцепления: После завершения прокачки несколько раз нажмите на педаль сцепления. Если сцепление работает исправно, педаль будет плавно опускаться и подниматься без излишней жесткости или заеданий.
6. Контроль уровня жидкости: После окончания прокачки проверьте уровень тормозной жидкости в резервуаре. Если необходимо, долейте жидкость до нужного уровня, иначе сцепление не будет работать корректно.
Правильная прокачка сцепления после замены рабочего цилиндра – ключевой момент для исправной работы трансмиссии автомобиля. Несоблюдение этих шагов может привести к недостаточной работе сцепления, что отразится на безопасности вождения.
Вопрос-ответ:
Как узнать, что рабочий цилиндр сцепления на ВАЗ 2107 неисправен?
Неисправность рабочего цилиндра сцепления можно определить по следующим признакам: педаль сцепления становится «мягкой», то есть теряет нормальную сопротивляемость, сцепление не disengage (не отключается), или, наоборот, не включается, появляются утечки тормозной жидкости в области цилиндра. Также стоит обратить внимание на запах горелой жидкости или на неравномерность работы трансмиссии при переключении передач.
Какие инструменты нужны для замены рабочего цилиндра сцепления на ВАЗ 2107?
Для замены рабочего цилиндра сцепления на ВАЗ 2107 потребуется стандартный набор инструментов: ключи и головки на 10, 13, 17 мм, отвертки, головка для снятия защитных болтов, гидравлический насос или шприц для прокачки сцепления, а также старые и новые прокладки для цилиндра. Также полезно иметь подставку для поднятия машины или домкрат, чтобы обеспечить безопасный доступ к рабочему цилиндру.
Сколько времени займет замена рабочего цилиндра сцепления на ВАЗ 2107?
Время на замену рабочего цилиндра сцепления может варьироваться в зависимости от опыта механика, но обычно процесс занимает от 2 до 4 часов. Основное время уходит на снятие коробки передач и замену самого цилиндра, а также на прокачку системы сцепления после установки нового компонента. Важно помнить, что если вы делаете это впервые, процесс может занять больше времени из-за необходимости ознакомиться с конструкцией.
Можно ли заменить рабочий цилиндр сцепления на ВАЗ 2107 самостоятельно?
Да, заменить рабочий цилиндр сцепления на ВАЗ 2107 можно самостоятельно, если у вас есть базовые навыки работы с автомобилем и нужные инструменты. Однако стоит помнить, что процесс требует аккуратности, особенно при прокачке системы сцепления, чтобы не допустить попадания воздуха в гидравлическую систему. Если нет уверенности в своих силах, лучше обратиться к специалистам, чтобы избежать повреждений.
Как правильно прокачать сцепление после замены рабочего цилиндра на ВАЗ 2107?
После замены рабочего цилиндра сцепления на ВАЗ 2107 необходимо правильно прокачать систему. Для этого нужно закрепить машину на ровной поверхности, снять крышку бачка с тормозной жидкостью и подсоединить шланг к выпускному клапану на рабочем цилиндре. Далее, с помощником, нужно аккуратно прокачивать систему, чтобы удалить воздух. Одновременно с этим необходимо следить за уровнем жидкости в бачке. После завершения прокачки системы, убедитесь, что педаль сцепления работает нормально и не происходит утечек жидкости.
Как понять, что нужно заменить рабочий цилиндр сцепления на ВАЗ 2107?
Основным признаком неисправности рабочего цилиндра сцепления на ВАЗ 2107 является утечка тормозной жидкости в области сцепления, а также необычные ощущения при нажатии на педаль. Если педаль сцепления стала «мягкой» или вообще не возвращается в исходное положение, это может быть сигналом о повреждении рабочего цилиндра. Также при переключении передач может ощущаться затруднение или скрежет, что тоже указывает на возможные проблемы с рабочим цилиндром сцепления. Важно проверять уровень жидкости в системе и при необходимости доливать её, чтобы исключить проблемы с гидравлической системой в целом.
Как заменить рабочий цилиндр сцепления на ВАЗ 2107 своими руками?
Для замены рабочего цилиндра сцепления на ВАЗ 2107 потребуется несколько инструментов, включая ключи, отвертки и возможно, домкрат для подъема автомобиля. Сначала нужно ослабить крепления на кузове автомобиля и поднять его, чтобы получить доступ к рабочему цилиндру. Затем отключите трубку подачи тормозной жидкости, аккуратно открутив крепления и сняв ее. После этого можно открутить болты, которые крепят рабочий цилиндр сцепления. Убедитесь, что новый цилиндр полностью совместим с вашим автомобилем. Установите новый цилиндр на место старого, затяните болты, подключите трубку подачи жидкости и прокачайте систему сцепления, чтобы исключить воздух в гидравлическом контуре. После выполнения всех этих шагов проверяйте работу сцепления, чтобы убедиться в правильности установки.
