Ремень газораспределительного механизма (ГРМ) на двигателях ВАЗ – один из ключевых элементов, отвечающих за точную синхронизацию работы клапанов и поршней. Его износ или обрыв может привести к серьезным повреждениям мотора, включая загиб клапанов и разрушение поршней. Наиболее уязвимыми к этому являются двигатели ВАЗ 2110, 2112 и их модификации с 16 клапанами, где клапаны встречаются с поршнями при нарушении фаз газораспределения.
Производитель рекомендует замену ремня ГРМ каждые 60 000 км пробега или каждые 4 года эксплуатации. Однако, при интенсивной эксплуатации в городских условиях или частом запуске двигателя в мороз этот срок может значительно сокращаться. Регулярная проверка состояния ремня на наличие трещин, потертостей и отслоений должна входить в обязательный регламент обслуживания.
Для самостоятельной замены потребуется набор инструментов: ключи «на 10», «на 17», вороток с удлинителем, головки, шестигранники, а также фиксатор распредвалов (для 16-клапанных двигателей) и индикатор натяжения ремня. Перед началом работ обязательно отключите минусовую клемму аккумулятора и зафиксируйте автомобиль на ровной поверхности с затянутым ручником.
В процессе замены важно точно выставить метки ГРМ: шестерня коленвала должна совмещаться с меткой на корпусе масляного насоса, а шестерни распредвалов – с метками на задней крышке ремня. Ошибка даже на один зуб приведет к нестабильной работе двигателя, увеличенному расходу топлива и риску повреждений.

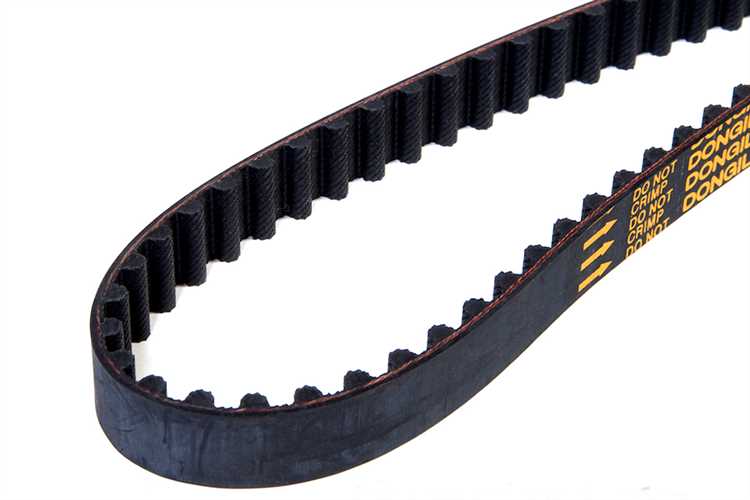

Как определить износ ремня ГРМ на ВАЗ по признакам
Наличие трещин на внутренней поверхности ремня – первый признак износа. Осмотрите зубчатую сторону: трещины между зубьями или по краям говорят о потере эластичности и риске обрыва.
Зубья ремня должны быть чёткими и равномерными. Если зубья сточены, имеют сколы или выглядят асимметрично – это результат длительной работы или неправильной установки. Такой ремень теряет сцепление с шестернями, что нарушает синхронизацию.
Осмотрите торцевую поверхность ремня. Если появились волокна, отслаивание или махра, ремень нуждается в замене. Такие дефекты возникают при неправильной натяжке или работе с перекосом.
Шумы со стороны ГРМ – стук, скрежет, шелест – могут указывать на перескок ремня по шкивам или его деформацию. При этом возможны пропуски в работе двигателя, неровный холостой ход, снижение тяги.
Проверяйте натяжение ремня при холодном двигателе. Если ремень провисает более чем на 10–12 мм при умеренном нажатии пальцем – он растянут. Перетянутый ремень даёт гул и увеличивает нагрузку на подшипники роликов.
На пробеге свыше 50 000 км без замены даже визуально целый ремень может быть небезопасен. Материал теряет прочность, и обрыв возможен без предупреждающих признаков. Менять ремень лучше по регламенту или раньше, если есть малейшие подозрения.
Необходимые инструменты и запчасти для замены ремня ГРМ на ВАЗ
Перед началом работы следует подготовить весь необходимый набор инструментов и запчастей, чтобы избежать задержек и некорректной сборки.
- Новый ремень ГРМ, подходящий под модель двигателя (например, для ВАЗ-2110 с 8-клапанным двигателем используется ремень 111 зубьев, шириной 19 мм).
- Натяжной ролик, желательно с подшипником закрытого типа. При замене ремня установка нового ролика обязательна.
- Обводной ролик (при наличии на конкретной модификации двигателя).
- Ключи торцовые и рожковые: 10, 13, 17 мм – основные размеры для снятия защитных кожухов и роликов.
- Головка на 19 с воротком или трещоткой – для проворачивания коленвала.
- Моментный ключ – для правильной затяжки болта коленвала (рекомендуемый момент – 105–115 Н·м).
- Отвёртка плоская – для снятия хомутов и мелких элементов.
- Шестигранник на 5 или 6 мм – если натяжной ролик фиксируется таким крепежом.
- Деревянный или пластиковый фиксатор для стопора распределительного вала (при отсутствии – можно использовать метки, но требуется точность).
- Домкрат и подпорка под двигатель – если требуется снять опору двигателя для доступа к ремню.
- Ветошь и очиститель – для удаления масла и грязи из зоны ремня, особенно при подтекании сальников.
Дополнительно рекомендуется заменить сальники коленчатого и распределительного вала, если видны следы подтёков. Наличие герметика и обезжиривателя поможет при установке крышки ГРМ и сальников. Экономить на комплектующих недопустимо – особенно на роликах и самом ремне.

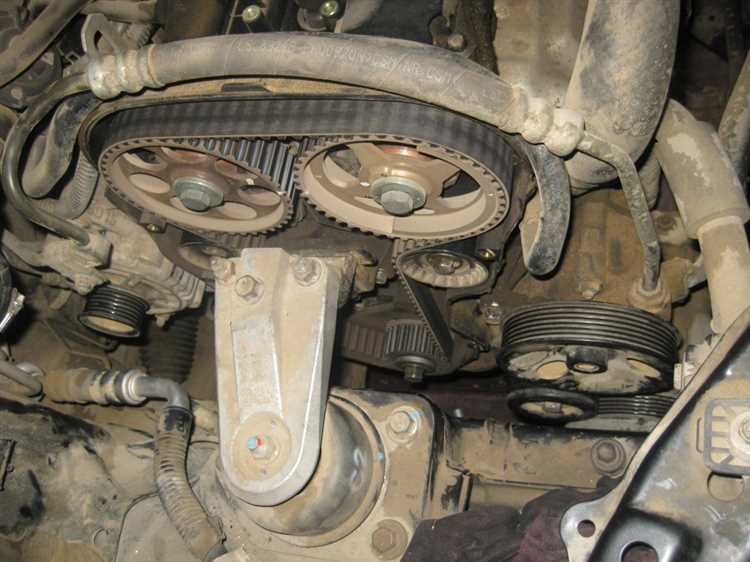

Подготовка двигателя ВАЗ к замене ремня ГРМ
Перед началом замены ремня ГРМ на двигателе ВАЗ необходимо обеспечить доступ ко всем узлам газораспределительного механизма. Сначала отключите минусовую клемму аккумулятора. Это исключит случайное замыкание при работе с металлическими инструментами в моторном отсеке.
Демонтируйте воздушный фильтр вместе с корпусом, открутив крепёжные болты и отсоединив шланги. Снимите пластиковую защиту ремня ГРМ, предварительно освободив все защёлки и винты. Убедитесь, что нет масляных подтёков с клапанной крышки и сальников коленвала и распредвала. При наличии следов масла устраните утечку до установки нового ремня.
Для фиксации коленчатого вала выставьте поршень первого цилиндра в верхнюю мёртвую точку (ВМТ) такта сжатия. Поверните коленвал вручную за центральный болт шкива по часовой стрелке до совпадения метки на шкиве с риской на крышке. Убедитесь, что метка на шестерне распредвала также совмещена с контрольной риской на головке блока цилиндров.
Снимите правое переднее колесо и пластиковую защиту арки. Это обеспечит доступ к нижней части привода и облегчит снятие шкива коленвала. Для его демонтажа потребуется мощный вороток с головкой на 17 мм и фиксатор маховика либо помощь второго человека.
Осмотрите ролики натяжителя и обводной ролик. При малейших признаках износа – люфт, шум, повреждённая поверхность – замените их. Использование старых роликов с новым ремнём недопустимо. Проверьте состояние водяной помпы: наличие люфта или подтёков из дренажного отверстия требует немедленной замены.
Инструменты, необходимые для замены: комплект ключей, вороток, головки на 10, 13, 17 мм, съёмник шкива, фиксатор коленвала, новый ремень, ролики и, при необходимости, водяной насос. Все детали должны быть оригинальными или от проверенного производителя, соответствующего модели двигателя.
Снятие старого ремня ГРМ без повреждения меток
Перед снятием ремня зафиксируйте положение коленчатого и распределительного валов. Поверните коленвал по часовой стрелке до совпадения метки на шкиве с указателем на крышке ГРМ. Метка на шкиве распредвала должна совпасть с выступом на задней крышке. Для удобства используйте головку на 17 и трещотку с удлинителем.
Убедившись в правильности положения меток, зафиксируйте шкивы. Для распределительного вала используйте фиксатор или удерживайте за болт крепления шкива, не допуская смещения. Коленвал фиксируйте через маховик, используя отвертку через окно картера сцепления.
Ослабьте натяжной ролик. Используйте ключ-шестигранник или торцевой ключ, в зависимости от конструкции. Поверните ролик против часовой стрелки и зафиксируйте его в ослабленном положении, если предусмотрена фиксация.
Аккуратно снимите ремень, начиная с шкива распределительного вала, затем освободите его с натяжного ролика и коленчатого вала. Не вращайте валы после снятия ремня – даже незначительное смещение приведёт к нарушению фаз газораспределения.
При снятии ремня не допускайте его касания меток – используйте пластиковую лопатку или тупой предмет для снятия, если ремень прилип к зубьям. Не применяйте острые инструменты – можно повредить метки или шкивы.
После снятия ремня повторно проверьте совмещение меток. При малейшем отклонении верните валы в исходное положение вручную, не допуская резких движений. Нарушение совмещения меток может привести к повреждению двигателя при установке нового ремня.

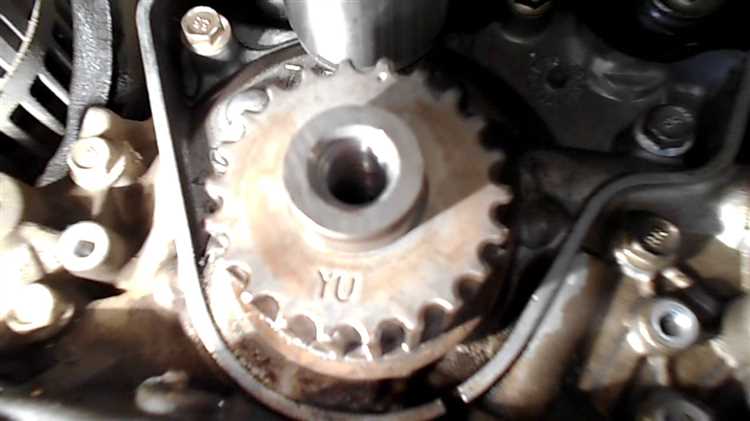

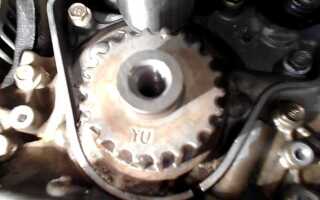

Выставление меток ГРМ на ВАЗ перед установкой нового ремня
Перед установкой ремня ГРМ необходимо точно совместить установочные метки на распредвале, коленвале и, при наличии, на шкиве маслонасоса. На большинстве двигателей ВАЗ (например, 2108–2115) используется система меток, расположенных на шкивах и корпусах агрегатов.
Сначала проворачивается коленчатый вал по часовой стрелке до совпадения метки на шкиве с литой меткой на крышке передней крышки двигателя. Для наглядности рекомендуется предварительно очистить поверхности от грязи и масла.
После этого проверяется метка на распредвале. Она должна находиться напротив выемки на задней крышке ремня ГРМ. Для точности используется ключ на 17 – поворот осуществляется за болт шкива распредвала. Если метки не совпадают, производится дополнительная корректировка положения.
На восьмиклапанных двигателях обязательно убедиться, что поршень первого цилиндра находится в верхней мёртвой точке (ВМТ). Это можно проверить через свечное отверстие, используя тонкий щуп или отвертку. При правильном положении метки коленвала, щуп должен находиться в самом верхнем положении.
Если двигатель оснащён балансирными валами, дополнительно выставляются метки на шкивах валов согласно заводской инструкции. Нарушение их синхронизации приведёт к вибрации и нестабильной работе мотора.
После выставления всех меток рекомендуется зафиксировать положение коленвала и распредвала, чтобы исключить их смещение при установке ремня. Для этого можно использовать стопоры или временно зафиксировать шкивы пластиковыми хомутами.

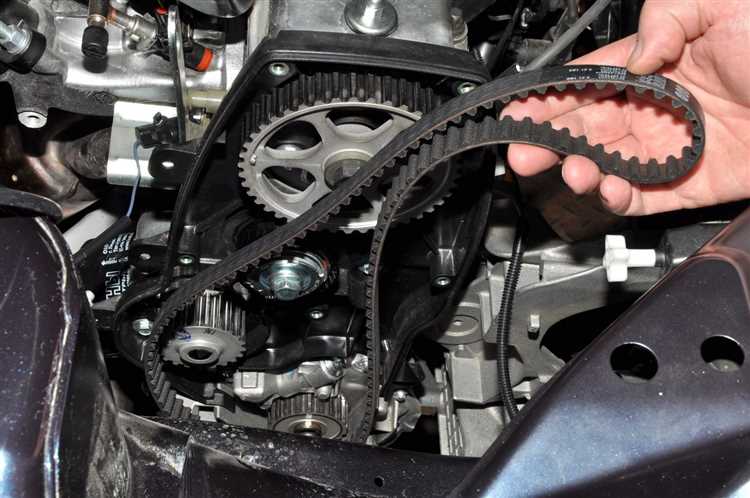

Установка нового ремня ГРМ с проверкой натяжения
Перед установкой нового ремня ГРМ убедитесь, что все метки на шкивах и зубчатых колесах правильно совмещены. Важно не только правильно установить сам ремень, но и тщательно настроить его натяжение для предотвращения его преждевременного износа и поломок двигателя.
1. Установите новый ремень ГРМ на все шкивы, следя за тем, чтобы зубья ремня точно совпадали с зубьями шкивов. На двигателях ВАЗ это может быть проще всего сделать при правильно выставленных метках на распредвалу и коленчатом валу.
2. Обратите внимание на направляющие ролики и натяжной механизм. Убедитесь, что натяжной ролик установлен правильно и не имеет люфта. При установке нового ремня важно обеспечить его правильную посадку на шкивы, чтобы не было перекосов и перекрутов.
3. Проверка натяжения ремня ГРМ производится с помощью натяжного ролика. На некоторых моделях ВАЗ можно сделать это вручную, поворачивая ролик до упора, а затем фиксируя его в нужном положении. После этого проверьте, чтобы ремень не был слишком тугим или слишком слабым. Натяжение должно быть оптимальным, чтобы ремень не скользил и не работал с избыточным напряжением.
4. Для проверки натяжения сделайте несколько оборотов коленчатого вала вручную, проверяя, как ведет себя ремень. Натяжение должно быть равномерным, без «провисания» или излишнего натяжения в одном из участков.
5. После установки и проверки натяжения, проверьте правильность работы двигателя на холостом ходу. Не должно быть посторонних шумов, и двигатель должен работать ровно, без перебоев.
6. В случае необходимости отрегулируйте натяжение ремня, повторив вышеописанные шаги. Помните, что неправильное натяжение может привести к быстрой поломке нового ремня или неправильной работе газораспределительного механизма.
Проверка запуска двигателя ВАЗ после замены ремня ГРМ
После установки нового ремня ГРМ важно убедиться, что двигатель запускается корректно и работает без посторонних шумов. Начинать проверку следует с внимательного осмотра всех соединений и болтов, убедившись, что все элементы ременной передачи установлены правильно и затянуты до требуемого момента. Неправильная установка может привести к повреждениям двигателя.
Первым шагом запуска двигателя является проверка зажигания. Убедитесь, что батарея полностью заряжена, а стартер работает исправно. Если после запуска двигатель не схватывает, можно попробовать крутить его несколько секунд. Важно обратить внимание на отсутствие странных шумов, таких как постукивания или свисты, которые могут свидетельствовать о проблемах с натяжением ремня или его положением.
Если двигатель запускается, необходимо дать ему поработать на холостых оборотах несколько минут. Во время работы стоит внимательно следить за уровнем температуры двигателя и состоянием индикаторов на панели приборов. Перегрев или загорание индикаторов может указывать на неправильную установку ремня или другие механические проблемы.
Если двигатель работает стабильно, можно провести тест на высоких оборотах. Плавное увеличение оборотов без рывков и посторонних шумов свидетельствует о правильности установки ремня. В случае появления вибраций или стуков, следует немедленно остановить двигатель и проверить установку элементов ГРМ.
По окончании теста рекомендуется еще раз проверить натяжение ремня ГРМ. Если оно слишком высоко или низко, может потребоваться корректировка. Особенно важно следить за тем, чтобы натяжной ролик и другие компоненты не имели излишнего люфта или повреждений, что также может повлиять на работу двигателя в дальнейшем.
Вопрос-ответ:
Какие признаки указывают на необходимость замены ремня ГРМ на ВАЗ?
Основные признаки, что ремень ГРМ на ВАЗ нуждается в замене, включают посторонние шумы из-под капота, повышенный расход топлива, потеря мощности двигателя или его нестабильную работу, а также если пробег автомобиля близок к рекомендованному для замены ремня (обычно 60-90 тысяч километров). Важно следить за состоянием ремня: если на нем появляются трещины или износы, это тоже сигнал к замене.
Как правильно подготовиться к замене ремня ГРМ на ВАЗ?
Для замены ремня ГРМ на ВАЗ потребуется подготовить набор инструментов (ключи, головки, торксы), а также запастись новыми комплектующими: ремнем ГРМ, натяжным роликом и, при необходимости, помпой. Не забудьте заглянуть в руководство по эксплуатации, чтобы точно следовать рекомендациям для вашего автомобиля. Подготовьте рабочее место, желательно в хорошо освещенном месте, и снимите защитные элементы двигателя для удобства доступа.
Какие сложности могут возникнуть при замене ремня ГРМ на ВАЗ?
Наиболее сложные моменты при замене ремня ГРМ на ВАЗ могут быть связаны с правильной установкой меток на распределительном и коленчатом валу, чтобы избежать нарушений в работе двигателя. Также, если вам необходимо заменить помпу, это может потребовать дополнительных усилий. Если вы не уверены в своих силах, лучше проконсультироваться с опытным механиком.
Что может случиться, если не заменить ремень ГРМ вовремя?
Если не заменить ремень ГРМ вовремя, он может порваться или ослабнуть, что приведет к сбоям в работе двигателя. В худшем случае, порыв ремня ГРМ может повредить клапаны, поршни или другие детали двигателя, что обойдется дорогостоящим ремонтом. Поэтому важно следить за состоянием ремня и менять его согласно регламенту.
Можно ли заменить ремень ГРМ на ВАЗ самостоятельно без опыта работы с автомобилями?
Заменить ремень ГРМ на ВАЗ самостоятельно возможно, если у вас есть базовые навыки работы с автомобилем и нужный инструмент. Однако, процесс требует внимательности и аккуратности, особенно при установке меток на валы. Если вы не уверены в своих силах, лучше обратиться к профессионалу, чтобы избежать ошибок, которые могут привести к повреждениям двигателя.
Как понять, что пришло время заменить ремень ГРМ на ВАЗ?
Если ваш ВАЗ начал издавать посторонние звуки при работе двигателя, особенно характерный свист, или если двигатель стал работать неустойчиво, это может быть первым признаком того, что ремень ГРМ износился и требует замены. Также стоит обратить внимание на пробег автомобиля — обычно ремень ГРМ рекомендуется менять каждые 60-90 тысяч километров, в зависимости от модели. Несвоевременная замена может привести к более серьезным повреждениям двигателя, таким как порыв ремня или его нарушение работы, что потребует дорогостоящего ремонта.
