Как поменять щетки генератора на ваз 2107

Щеточный узел генератора ВАЗ 2107 играет ключевую роль в передаче напряжения на обмотку возбуждения ротора. Износ графитовых щеток приводит к снижению зарядного тока и нестабильной работе электросистемы. Симптомы – мигание лампы аккумулятора на панели приборов, падение напряжения при включении фар, перебои в работе стартера.

На ВАЗ 2107 чаще всего установлен генератор типа 37.3701 или его аналоги. Щеткодержатель здесь совмещён с регулятором напряжения. Средний ресурс щеток – около 50 000 км, но при частых городских поездках или повышенной нагрузке срок может сократиться. Проверка щеточного узла проводится при снижении напряжения бортовой сети ниже 13,8 В при работающем двигателе.

Для замены потребуется головка на 10, отвёртка и новые щетки с регулятором. Перед началом работ обязательно отключается минусовая клемма аккумулятора. Генератор не нужно снимать полностью – достаточно освободить доступ к задней крышке. Старый регулятор демонтируется откручиванием двух винтов, после чего устанавливается новый блок. Важно убедиться, что щетки легко двигаются в направляющих и имеют длину не менее 5 мм.

После установки нового узла проверяется напряжение на выходе генератора при оборотах около 2500 об/мин. Оно должно находиться в пределах 13,8–14,5 В. Если значение ниже, возможно, проблема не в щетках, а в износе контактных колец ротора или пробое обмотки возбуждения.

Как определить износ щеток генератора на ВАЗ 2107

Первый признак износа щеток – нестабильная зарядка аккумулятора. На панели приборов начинает мигать или постоянно гореть лампа заряда, особенно на холостом ходу. Напряжение на клеммах аккумулятора при работающем двигателе падает ниже 13,5 В.

При прослушивании работы генератора появляется треск или слабое потрескивание – это щетки неравномерно контактируют с коллектором. Также возможны кратковременные провалы в работе электрооборудования: тухнут фары, сбрасываются настройки магнитолы.

Если снять регулятор напряжения, можно визуально оценить длину щеток. На ВАЗ 2107 минимально допустимая длина – 5 мм. Если щетки короче, контакт с коллектором становится нестабильным. При этом на самих щетках могут быть видны следы искрения или неравномерного износа.

Повышенный износ указывает на загрязнение генератора или повышенное сопротивление в цепи. Если щетки стачиваются быстро, следует проверить состояние коллектора: на нём не должно быть глубоких рисок, следов подгорания или биения.

Еще один способ проверки – мультиметром. При заведенном двигателе измеряется напряжение между массой и щетками. Если одно из значений отличается более чем на 0,5 В – щетка не работает корректно.

Какие инструменты понадобятся для замены щеток

Для снятия щеткодержателя генератора ВАЗ 2107 потребуется ключ на 8 или трещотка с соответствующей головкой. Некоторые модификации могут иметь крепление под крестовую отвертку, поэтому стоит иметь её под рукой.

Чтобы добраться до генератора, необходим рожковый или накидной ключ на 10 для ослабления натяжения ремня. Без этого доступа к щеткам не получить. Дополнительно нужен ключ на 13 – с его помощью откручиваются крепления самого генератора, если потребуется его демонтаж.

Для очистки посадочного места щеток от пыли и нагара желательно использовать мягкую щетку по металлу или баллон со сжатым воздухом. Применение абразивных инструментов недопустимо – можно повредить контактные поверхности.

Контроль длины изношенных щеток производится с помощью штангенциркуля. Заводская минимальная длина – 5 мм. Если старые щетки короче, замена обязательна.

Новые щетки подбираются строго под модель генератора – на ВАЗ 2107 чаще всего устанавливается Г221 или 37.3701. Щетки продаются как отдельно, так и в сборе с держателем.

Где находится щеточный узел в генераторе ВАЗ 2107

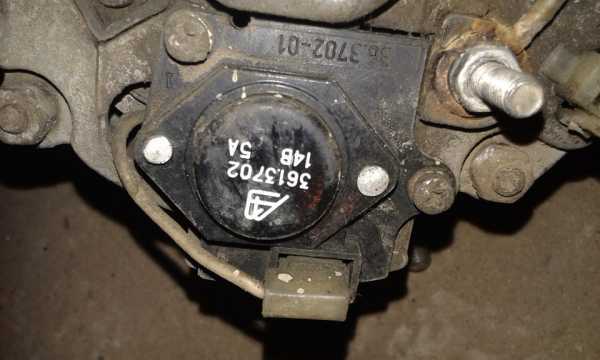

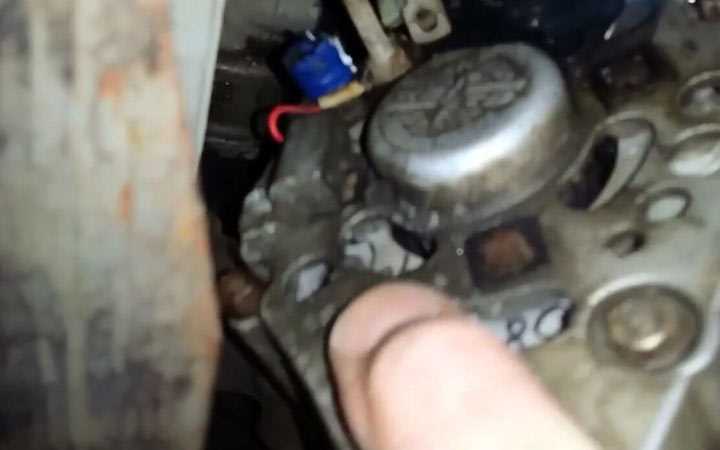

Щеточный узел на генераторе ВАЗ 2107 совмещён с регулятором напряжения и расположен с тыльной стороны корпуса генератора, ближе к кронштейну крепления. Он установлен в специальном гнезде, закрытом пластиковым корпусом черного цвета, закреплённом двумя винтами под крестовую отвертку.

Чтобы получить доступ к щеточному узлу, необходимо отсоединить аккумуляторную батарею, затем демонтировать воздушный фильтр (если он мешает доступу), после чего можно открутить крепления кожуха генератора или снять его полностью при необходимости. Узел располагается рядом с контактной колодкой, куда подключаются провода возбуждения и питания. Перед снятием регулятора напряжения следует аккуратно отсоединить штекерные разъёмы, чтобы не повредить контакты.

Замена возможна без демонтажа генератора с двигателя, однако при сильно изношенных щетках целесообразно проверить состояние контактных колец ротора. Для этого потребуется частичная разборка корпуса генератора. Расположение узла обеспечивает быстрый доступ, но требует аккуратности при откручивании пластикового корпуса, чтобы не сорвать резьбу в алюминиевом корпусе генератора.

Пошаговый процесс снятия старых щеток генератора

1. Отключите аккумулятор, сняв клемму «минус», чтобы исключить короткое замыкание при работе с генератором.

2. Снимите ремень генератора, ослабив натяжной болт. Проверните шкив вручную, убедитесь в отсутствии заклинивания.

3. Открутите два болта крепления генератора к кронштейну. Аккуратно выньте генератор из посадочного места, придерживая его за корпус.

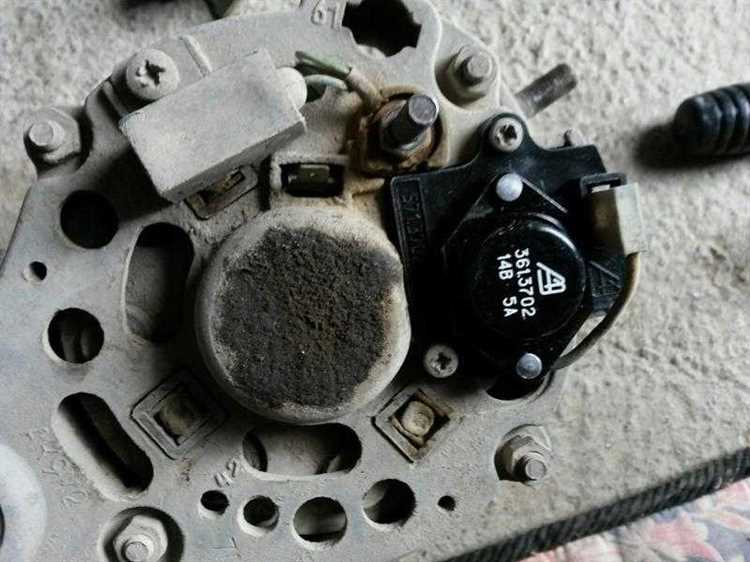

4. На задней крышке генератора найдите пластиковый держатель щеточного узла. Он закреплён двумя винтами – открутите их крестовой отвёрткой.

5. Осторожно извлеките щёточный узел. Не тяните резко – провода регулятора напряжения могут быть припаяны.

6. Оцените износ щёток: если длина менее 5 мм или пружины ослабли – требуется замена. Износ ниже 3 мм – критический.

7. Отпаяйте или открутите провода от изношенных щёток. Если они установлены в щёткодержатель на защёлках – отожмите фиксаторы и выньте щётки.

Как установить новые щетки и правильно собрать узел

Перед установкой проверь новые щетки: длина не менее 12 мм, пружины без деформаций. Очисти контактные поверхности щеткодержателя и коллектора генератора от пыли и нагара с помощью изопропилового спирта и мягкой кисти.

Вставь щетки в направляющие щеткодержателя. Проследи, чтобы они свободно перемещались под действием пружин. Зафиксируй пружины в рабочем положении, избегая перекосов. При необходимости замени изношенные пружины, иначе контакт будет нестабильным.

При установке щеткодержателя на корпус генератора убедись, что щетки правильно сели на коллектор. Плавно надень узел, не применяя усилий. Затяни крепежные винты равномерно, без перекосов. Контактные площадки должны плотно прилегать, зазоры недопустимы.

Проверка работы генератора после замены щеток

Сразу после установки новых щеток необходимо убедиться в корректной работе генератора. Запустите двигатель и измерьте напряжение на клеммах аккумулятора мультиметром. При исправной системе напряжение должно находиться в диапазоне 13.8–14.5 В на холостом ходу при отключённых потребителях.

Включите ближний свет, обогрев заднего стекла и вентилятор печки. Напряжение не должно опускаться ниже 13.2 В. Если значение падает ниже, проверьте качество прижима щеток к коллектору и отсутствие искрения. Слабый контакт приводит к нестабильной работе генератора.

Послушайте работу генератора. Посторонние звуки, особенно скрежет или треск, могут указывать на неверную установку щеточного узла или износ коллектора. При необходимости снимите щеткодержатель и визуально проверьте посадку.

Для оценки зарядного тока подключите амперметр последовательно между генератором и аккумулятором. При разряженной батарее ток должен быть в пределах 10–30 А, постепенно снижаясь по мере зарядки. При отсутствии тока или его нестабильности – возможна неисправность регулятора напряжения или плохой контакт в цепи возбуждения.

Проверьте лампу зарядки на панели приборов. Она должна загораться при включении зажигания и гаснуть после запуска двигателя. Если лампа продолжает гореть или моргает – это сигнал о проблемах в щеточном узле или цепи возбуждения генератора.

Частые ошибки при замене щеток и как их избежать

• Использование неподходящих щеток.

  Щетки должны соответствовать типу генератора (Г221, 37.3701 и др.). Нельзя ставить универсальные варианты – размеры и жёсткость пружин могут не совпадать, что приводит к плохому контакту с коллектором.

• Отсутствие проверки износа коллектора.

  Перед установкой щеток осматривают контактные кольца. Если на них выработка более 0,5 мм или глубокие канавки – нужно прошлифовать или заменить ротор. Иначе новые щетки быстро износятся или будут искрить.

• Неправильная посадка щеткодержателя.

  Щеткодержатель должен плотно прилегать к корпусу генератора. Иначе щетки могут отходить от коллектора при вибрации. Обязательно затягивают винты равномерно, без перекосов.

• Необрезанные или заклинившие щетки.

  Щетки должны свободно перемещаться в направляющих. Перед установкой их притирают к коллектору мелкозернистой наждачной бумагой (нулёвкой). Заклинившие детали вызывают перегрев и выход генератора из строя.

• Пренебрежение очисткой от пыли и старого графита.

  Щеточная пыль проводит ток. Если её не удалить, возможны короткие замыкания внутри генератора. Все поверхности очищают спиртом или сжатым воздухом перед сборкой.

• Проверка работы без нагрузки.

  После замены генератор обязательно проверяют под нагрузкой (включённый ближний свет, обогрев заднего стекла). Без этой проверки трудно обнаружить слабый контакт или неправильную работу регулятора напряжения.
