Стеклоподъемник ВАЗ 2115 чаще всего выходит из строя из-за износа редуктора, повреждения троса или выхода из строя электродвигателя. Характерные признаки неисправности: стекло опускается рывками, застревает, не поднимается вовсе или слышен треск при его движении. Замена узла возможна своими руками с использованием стандартного набора инструментов.
Для выполнения работ потребуется крестообразная и плоская отвертки, головка на 10 мм, а также желательно наличие пластиковых монтажных лопаток для снятия обшивки без повреждений. Перед началом необходимо отключить аккумулятор, чтобы избежать короткого замыкания при отсоединении разъема питания электростеклоподъемника.
Работы ведутся с внутренней стороны двери. Обшивка крепится саморезами и пластиковыми пистонами, доступ к которым открыт после снятия ручек и заглушек. Следует аккуратно отсоединить кнопку управления стеклоподъемником и вытащить разъем. После снятия обшивки открывается доступ к металлическому основанию механизма, который крепится к дверному каркасу четырьмя болтами. Само стекло предварительно фиксируется в верхнем положении с помощью изоленты или клина, чтобы исключить его падение после отсоединения подъемника.
Новый стеклоподъемник устанавливается в обратной последовательности. Перед окончательной сборкой рекомендуется подключить питание и проверить работу механизма на холостом ходу. Если движение стекла плавное, без закусывания, можно приступать к установке обшивки. Также стоит нанести немного силиконовой смазки на направляющие стекла для снижения сопротивления и увеличения ресурса новой детали.
Как заменить стеклоподъемник на ВАЗ 2115 шаг за шагом
Откройте дверь и снимите клемму с аккумулятора, чтобы исключить короткое замыкание. Демонтируйте ручку стеклоподъёмника, обшивку двери и влагозащитную плёнку. Для снятия ручки используйте тонкую отвёртку, поддевая фиксирующую скобу с внутренней стороны.
Открутите крепёжные болты, удерживающие механизм стеклоподъёмника. Обычно их четыре – два крепят направляющие, два – сам привод. Используйте торцевую головку на 10. Если установлен электрический стеклоподъёмник, отключите разъём питания, предварительно зафиксировав стекло в верхнем положении малярным скотчем или деревянным клином.
Аккуратно извлеките старый механизм через техническое окно в металлическом каркасе двери. Обратите внимание на положение направляющих и тросов, если конструкция тросовая – это поможет при установке нового узла.
Установите новый стеклоподъёмник, начиная с направляющих. Зафиксируйте механизм штатными болтами, соблюдая порядок затяжки. Подключите питание, если используется электрическая модель, и проверьте работоспособность до установки обшивки. При необходимости отрегулируйте положение стекла в направляющих, чтобы оно поднималось без перекосов.
После успешной проверки установите влагозащитную плёнку, верните на место обшивку и ручку стеклоподъёмника. Подключите аккумулятор и выполните финальный тест – стекло должно двигаться плавно и без заеданий.
Как снять обшивку двери без повреждений
Перед началом отключите минусовую клемму аккумулятора, чтобы исключить срабатывание электрооборудования. Откройте дверь и обеспечьте свободный доступ к её внутренней стороне.
Сначала снимите пластиковую накладку ручки стеклоподъёмника. Потяните её на себя с одновременным покачиванием – она зафиксирована на защёлках. Под ней откроется доступ к стопорному кольцу ручки. Воспользуйтесь тонкой отвёрткой или специальным съёмником, чтобы аккуратно извлечь стопор. Снимите ручку.
Открутите саморезы по периметру обшивки: один под ручкой открывания двери, ещё два – в нижней части. Используйте крестовую отвёртку средней длины, чтобы не сорвать шлицы.
Переходите к демонтажу внутренней ручки открывания двери. Сдвиньте её вперёд по направлению к передней части двери, затем аккуратно выведите из зацепления с тягой замка. Не тяните с усилием – фиксатор пластиковый, может сломаться.
Снимите декоративные заглушки в районе зеркала и верхней части панели. Подденьте их пластиковым шпателем, не применяя металлические инструменты, чтобы не поцарапать покрытие.
Подденьте нижний угол обшивки съёмником или пластиковой лопаткой и аккуратно отсоедините клипсы по периметру. Двигайтесь от одного угла вверх, отслеживая каждый щелчок. Если клипса остаётся в двери, извлеките её и установите обратно в панель.
После того как обшивка отсоединена, приподнимите её вверх – она зацеплена за край стекла. Не наклоняйте резко, чтобы не повредить направляющие тросов или проводку.
Отсоедините разъёмы проводов: динамика, электрозеркал и подсветки. Запоминайте расположение фишек, чтобы облегчить обратную сборку. Обшивка снята и готова к дальнейшей работе.
Как отключить старый стеклоподъемник от проводки
Сначала снимите клемму с аккумулятора, чтобы исключить короткое замыкание при работе с электропроводкой.
Демонтируйте обшивку двери, открутив саморезы в нише подлокотника, возле ручки и в нижней части карты. Аккуратно подденьте карту пластиковым съемником и отсоедините ее от фиксаторов.
Найдите проводку стеклоподъемника – это жгут, идущий от двери к моторедуктору. Обычно он крепится к корпусу моторедуктора при помощи фишки с защелкой.
Осторожно отожмите фиксатор на разъеме и потяните фишку на себя. При сильном сопротивлении используйте пластиковую лопаточку – не применяйте усилие металлом, чтобы не повредить контакты.
Если проводка идет через дополнительную клеммную колодку или реле в двери, найдите место соединения и отключите соответствующие разъемы. Обратите внимание на маркировку проводов – при необходимости сделайте фото для последующей сборки.
После отключения разъемов убедитесь, что в колодках не осталось влаги или следов коррозии. При наличии – зачистите контакты и обработайте диэлектрической смазкой.
Проверьте отсутствие напряжения мультиметром, особенно если проводка идет через замок зажигания или центральный блок управления. Только после этого можно продолжать демонтаж механизма стеклоподъемника.

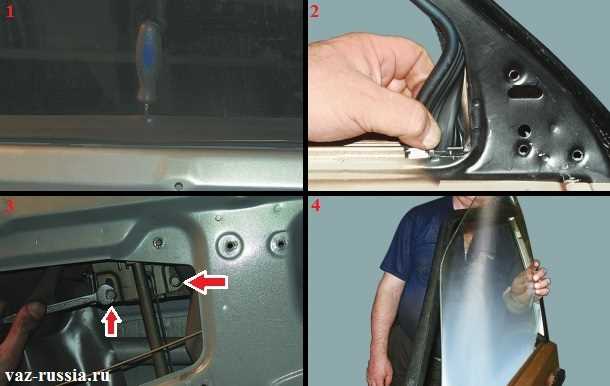

Как отсоединить стекло от механизма стеклоподъемника
Опустите стекло до уровня, при котором видны точки крепления к направляющим через технологические отверстия в металлическом щите двери. Обычно стекло фиксируется двумя болтами или гайками на 10 мм – используйте головку с трещоткой или накидной ключ для их откручивания.
Перед снятием креплений зафиксируйте стекло в этом положении. Для этого аккуратно вставьте деревянный клин или пластиковую распорку между стеклом и рамкой двери сверху, чтобы оно не упало внутрь двери после отсоединения.
После откручивания крепежа аккуратно приподнимите стекло руками вверх до упора. Если оно мешает извлечению механизма, сдвиньте его в верхнее положение и зафиксируйте изолентой к дверной рамке. Не используйте скотч, который может оставить липкие следы.
Убедитесь, что стекло полностью освобождено от направляющих механизма, затем переходите к демонтажу стеклоподъемника.

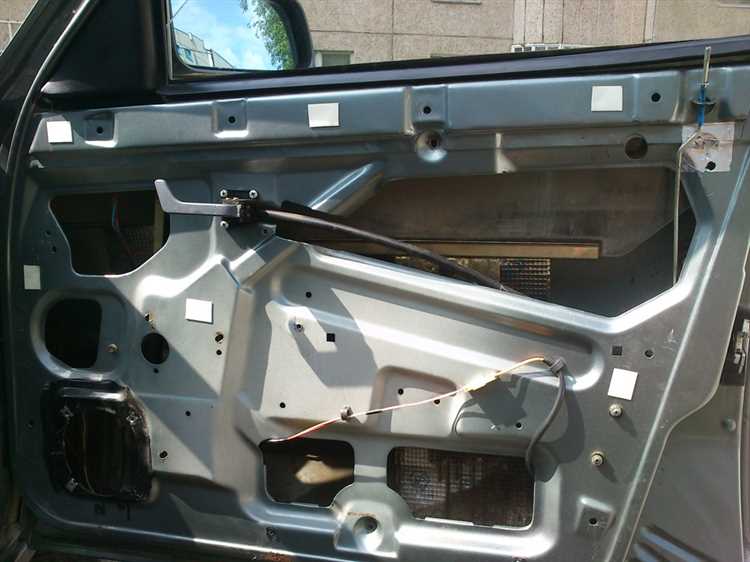

Как извлечь неисправный стеклоподъемник из двери
Откройте дверь автомобиля и отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите облицовку двери, выкрутив саморезы в районе подлокотника, ручки и вдоль периметра обшивки. Аккуратно отсоедините обшивку, используя пластиковый съемник, чтобы не повредить крепления.
Отключите разъём питания электростеклоподъёмника. Если стекло ещё удерживается механизмом, зафиксируйте его в верхнем положении с помощью малярного скотча или деревянного клина. При механическом приводе открутите ручку и снимите пластиковую накладку.

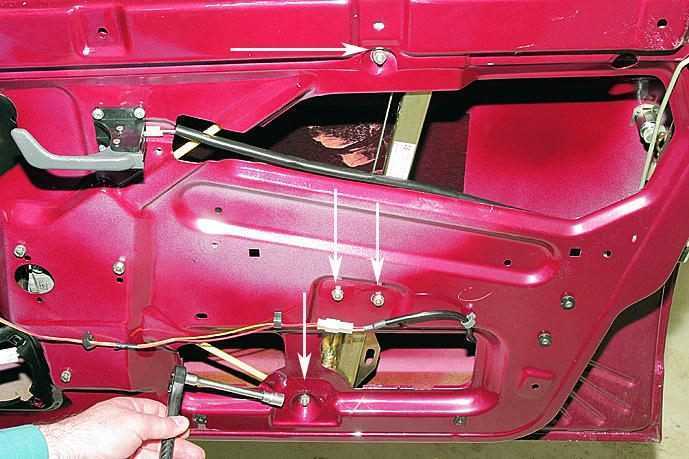

Через технологические отверстия в металлическом каркасе двери найдите точки крепления направляющих и моторедуктора. Используйте головку на 10 мм, чтобы открутить болты. На ВАЗ 2115 стеклоподъёмник крепится как минимум в четырёх точках: две на направляющей, две на моторедукторе.
Освободите направляющую из зацепления с каркасом двери, при необходимости слегка наклоните её. Осторожно выведите весь механизм наружу через нижнее техническое отверстие. Убедитесь, что трос не зацепился за внутренние элементы двери.
Если стеклоподъёмник клинит или трос оборван, снимайте его фрагментами, разъединяя крепления. Все действия выполняйте строго с учётом конфигурации двери: на ВАЗ 2115 левая и правая двери имеют зеркальное расположение механизма.
После извлечения проверьте целостность всех точек крепления и состояния направляющих. Убедитесь, что внутренняя поверхность двери не деформирована – это может повлиять на установку нового стеклоподъёмника.
Как установить новый стеклоподъемник и закрепить его
Перед установкой убедитесь, что механизм соответствует модели двери: ручной или электрический стеклоподъемник. Все детали должны быть очищены от грязи и остатков старой смазки.
- Совместите направляющие стеклоподъемника с заводскими отверстиями на дверном каркасе. Установите механизм так, чтобы шестерня электромотора (или втулка ручного привода) располагалась строго напротив технологического отверстия в металле двери.
- Закрепите механизм болтами М6 длиной 20 мм с шайбами, используя резьбовые отверстия. Не затягивайте окончательно – сначала проверьте свободный ход троса или шестерни, вращая привод вручную или кратковременно включая мотор.
- Смажьте направляющие густой силиконовой смазкой. Убедитесь, что трос не имеет провисаний, а шкивы вращаются без заеданий.
- Установите стекло в зажимы каретки. Если используются болтовые зажимы – затяните ключом на 10. Если пластиковые фиксаторы – проверьте плотность посадки стекла, нажав на него с обеих сторон.
- Подключите питание к мотору (если электропривод) и проверьте полный цикл: подъем и опускание стекла без рывков и перекосов. При ручном механизме прокрутите ручку в обе стороны.
- После проверки затяните все крепления с моментом 8–10 Н·м. Протрите стекло и направляющие от следов смазки и грязи.
При появлении скрежета или перекоса повторно отрегулируйте положение направляющих, ослабив крепления и сместив механизм на 1–2 мм. Повторная проверка обязательна до установки обшивки двери.
Как подключить электропитание к новому механизму
Перед подключением отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Работы выполняйте при снятой обшивке двери.
- Найдите штатный разъем питания стеклоподъемника внутри двери. На ВАЗ 2115 это, как правило, двухконтактный разъем с проводами черного и сине-красного цвета.
- Если механизм не комплектуется ответной частью разъема, установите клеммы типа «мама» на провода нового стеклоподъемника и заизолируйте соединения термоусадочной трубкой.
- Проверьте совпадение полярности. Черный провод идет на массу кузова, сине-красный – плюсовой, управляющий. При перепутанных проводах стекло будет двигаться в обратную сторону. Если это произошло – поменяйте местами подключения.
- Подключите питание и временно восстановите минусовую клемму аккумулятора. Проверьте работу механизма, нажимая кнопку управления стеклом: подъем и опускание должны происходить без рывков.
- Если движение отсутствует – проверьте наличие напряжения на разъеме при нажатии кнопки. Для этого используйте мультиметр в режиме измерения постоянного напряжения. При отсутствии питания проверьте предохранитель F7 (20 А) в монтажном блоке.
- После проверки снова отключите аккумулятор, окончательно зафиксируйте соединения и закрепите проводку хомутами, избегая близости к подвижным деталям.
Как проверить работу и собрать дверь обратно
Перед сборкой подключите разъём стеклоподъёмника к штатной проводке и включите зажигание. Убедитесь, что механизм без рывков и заеданий поднимает и опускает стекло. При движении не должно быть посторонних звуков. Стекло должно останавливаться в верхнем положении плотно, без люфта.
Если всё работает корректно, отключите питание и приступайте к установке защитной плёнки на внутреннюю часть двери. Используйте герметик или двусторонний скотч, если заводская плёнка повреждена.
Верните на место металлический каркас (если он снимался), затем аккуратно подведите обшивку к двери, совместив направляющие с отверстиями под клипсы. Плотно прижмите, чтобы все фиксаторы встали на место. Установите саморезы крепления: один в ручке, остальные – по периметру панели. Подключите разъёмы кнопок, динамика и центрального замка, если они имеются.
Проверьте работу кнопки стеклоподъёмника уже после полной сборки, чтобы убедиться, что жгут проводов не зажат. Установите декоративные накладки, заглушки и ручку открывания двери.
Закройте дверь и проверьте герметичность, отсутствие щелей и корректность прилегания уплотнителей. При необходимости подрегулируйте положение стекла или фиксирующих направляющих.
Вопрос-ответ:
Можно ли заменить стеклоподъемник на ВАЗ 2115 без снятия двери?
Нет, снять дверь полностью не потребуется, но для доступа к стеклоподъемнику нужно обязательно снять внутреннюю обшивку. Это даст возможность добраться до креплений механизма и отсоединить тросы или электропривод, если он установлен. Работа проводится изнутри салона, и вся замена выполняется на открытой двери.
Какие инструменты понадобятся для замены стеклоподъемника на ВАЗ 2115?
Понадобятся: крестовая и плоская отвертки, торцовые головки на 8 и 10 мм, вороток или трещотка, пассатижи, а также ключи или биты для снятия обшивки. Если установлен электрический стеклоподъемник, может понадобиться мультиметр для проверки проводки. Работу желательно проводить при хорошем освещении и с возможностью фиксировать стекло, чтобы оно не упало во время демонтажа.
Как понять, что стеклоподъемник действительно вышел из строя, а не проблема в чем-то другом?
Если стекло перестало двигаться, но при этом слышно жужжание мотора — вероятно, оборвался трос или сломался механизм. Если мотор не издает звуков вовсе, проверьте питание: возможно, дело в кнопке, предохранителе или проводке. Механические стеклоподъемники выходят из строя из-за износа шестерен или направляющих. Рекомендуется предварительно провести осмотр и убедиться в причине неисправности, чтобы не менять исправный узел.
Есть ли отличия в установке ручного и электрического стеклоподъемника на ВАЗ 2115?
Да, отличия есть. У ручного стеклоподъемника установка проще: он крепится напрямую к двери и не требует подключения к электросети. Электрический вариант требует подключения к штатной проводке, правильного размещения моторчика и проверки работоспособности кнопок. Также стоит учитывать расположение тросов и направляющих — они могут отличаться по форме и длине. При замене ручного на электрический придется дополнительно прокладывать проводку.
Как зафиксировать стекло во время замены стеклоподъемника, чтобы оно не упало внутрь двери?
Один из самых надёжных способов — зафиксировать стекло скотчем к верхней части дверной рамы с наружной стороны. Также можно использовать деревянный клин или пластиковый упор, подложив его под стекло изнутри. Важно зафиксировать стекло до начала работ, особенно если старый механизм уже не держит его. Это поможет избежать повреждения стекла и упростит демонтаж старого стеклоподъемника.
