Генератор на ВАЗ 2107 является важнейшим элементом системы электроснабжения автомобиля. Его неисправности могут привести к различным проблемам, включая падение напряжения, проблемы с зарядкой аккумулятора и отказ работы электрических систем. Своевременное обнаружение поломки позволяет избежать серьезных последствий и затрат на ремонт.
Первым признаком неисправности может стать неправильная работа осветительных приборов. При снижении мощности генератора фары начинают тускнеть или мигать. Это свидетельствует о недостаточном напряжении, подаваемом на систему. Также стоит обратить внимание на индикатор зарядки на панели приборов: если он не гаснет при заведенном двигателе, это явный сигнал о проблемах с генератором.
Визуальная диагностика начинается с проверки состояния ремня генератора. Если ремень ослаблен или имеет повреждения, это может привести к снижению мощности вырабатываемого напряжения. Следует проверить его натяжение, а также осмотреть возможные повреждения на генераторе – трещины или признаки износа. Также важно обращать внимание на подшипники: их износ может проявляться в появлении шума или вибрации во время работы двигателя.
Измерение напряжения на выходе генератора с помощью вольтметра – следующий этап диагностики. Нормальное рабочее напряжение должно быть в пределах 13,8–14,2 В при работающем двигателе. Если показания вольтметра значительно ниже, это может указывать на неисправность диодного моста или регулятора напряжения.
Для точной диагностики неисправности генератора на ВАЗ 2107, желательно использовать мультиметр для проверки всех элементов системы. Однако в случае сомнений всегда лучше обратиться к специалисту для более глубокого анализа состояния генератора.
Признаки неисправности генератора: как распознать первые симптомы
Неисправности генератора на ВАЗ 2107 могут проявляться через ряд четких симптомов. Для своевременного обнаружения проблем важно обращать внимание на следующие признаки:
1. Падение яркости света
Если фары начинают тускнеть, особенно при повышении оборотов двигателя, это может свидетельствовать о снижении напряжения, вырабатываемого генератором. Этот симптом часто возникает при изношенных щетках или повреждении регулятора напряжения.
2. Периодические отключения электросистемы
Частое отключение электрооборудования, такого как стеклоподъемники, магнитола или обогрев заднего стекла, также может указывать на проблемы с генератором. Если система начинает терять питание, это может быть связано с неисправностью в цепи генератора.
3. Появление запаха горелой изоляции
Если из-под капота возникает запах горелой изоляции или резины, это может свидетельствовать о перегреве генератора или коротком замыкании в его обмотках. Такой запах требует немедленного осмотра и диагностики.
4. Постоянное использование зарядного устройства
Если аккумулятор требует подзарядки слишком часто, это может быть признаком того, что генератор не вырабатывает нужное напряжение для его зарядки. В таких случаях зарядка аккумулятора через внешнее устройство становится необходимой.
5. Появление посторонних шумов
Низкочастотные гудящие или скрежетные звуки из области генератора – знак возможной поломки подшипников или ротора. Такие звуки обычно усиливаются с увеличением оборотов двигателя.
6. Контрольная лампа генератора на приборной панели
Если на приборной панели загорелась контрольная лампа аккумулятора, это может означать, что генератор не вырабатывает необходимое напряжение. Однако не всегда это является прямым указанием на поломку; иногда лампа загорается из-за проблем с проводкой или регулятором напряжения.
Раннее выявление неисправности помогает избежать более серьезных поломок и дорогостоящего ремонта. Регулярная диагностика состояния генератора и его компонентов обеспечит стабильную работу электросистемы автомобиля.
Проверка зарядного устройства: измерение напряжения на аккумуляторе
Для диагностики состояния зарядного устройства на ВАЗ 2107 нужно измерить напряжение на аккумуляторе. Это можно сделать с помощью мультиметра, установив его в режим измерения постоянного тока (DC).
Шаг 1: Завести двигатель. Напряжение на аккумуляторе при работающем двигателе должно быть в пределах 13,5–14,5 В. Если значение ниже 13 В, генератор не выполняет свою функцию по зарядке, и необходимо проверить его работоспособность.
Шаг 2: Если после запуска двигателя напряжение на аккумуляторе остается на уровне 12 В или ниже, это сигнализирует о неисправности генератора или системы зарядки. В таком случае стоит проверить работоспособность регулятора напряжения и целостность проводки.
Шаг 3: При дальнейшем снижении напряжения (меньше 12 В) рекомендуется провести тест на нагрузку: включить фары, отопитель и другие потребители. Это поможет выявить слабые места в системе зарядки, так как при правильной работе генератора напряжение не должно существенно снижаться.
Шаг 4: Когда двигатель выключен, напряжение на аккумуляторе должно быть около 12,6 В. Если оно значительно ниже, возможно, аккумулятор не удерживает заряд, и стоит проверить его состояние или заменить.

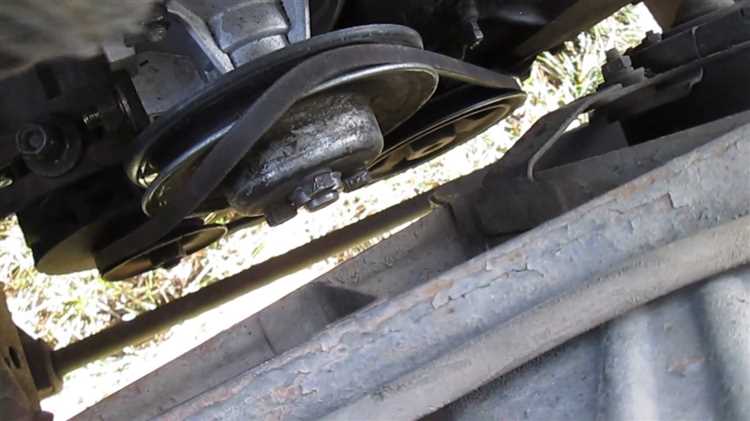

Диагностика состояния ремня генератора и его натяжение
Правильная работа генератора на ВАЗ 2107 напрямую зависит от состояния ремня и его натяжения. Несоответствующие параметры могут привести к неправильной зарядке аккумулятора или полному выходу системы из строя.
Для диагностики состояния ремня и его натяжения выполните следующие шаги:
- Визуальная проверка ремня: осмотрите ремень на наличие повреждений: трещины, износ, изгибы. Признаки сильного износа – это блестящая поверхность ремня или видимые следы порезов.
- Проверка натяжения: натяжение ремня должно быть оптимальным. Для этого нажмите на ремень в середине между шкивами. Правильное натяжение – это когда ремень отклоняется на 1-2 см под давлением 10-15 Н. Слишком слабое натяжение может вызвать проскальзывание ремня, а слишком сильное – перегрузить подшипники генератора.
Для точной настройки натяжения выполните следующие действия:
- Ослабьте крепление генератора: для регулировки натяжения нужно ослабить болты крепления генератора, чтобы можно было изменить его положение.
- Регулировка натяжения: перемещайте генератор в сторону, пока натяжение ремня не станет правильным. После этого затяните крепежи.
Рекомендуется проводить проверку состояния ремня каждые 10-15 тыс. км пробега или при возникновении подозрений на неисправность генератора.
Плохое состояние ремня или неправильное натяжение приводит к снижению эффективности работы генератора и увеличению нагрузки на его подшипники. В случае выявления проблем с ремнем, его замена должна быть произведена немедленно, чтобы избежать дальнейших повреждений системы электроснабжения автомобиля.

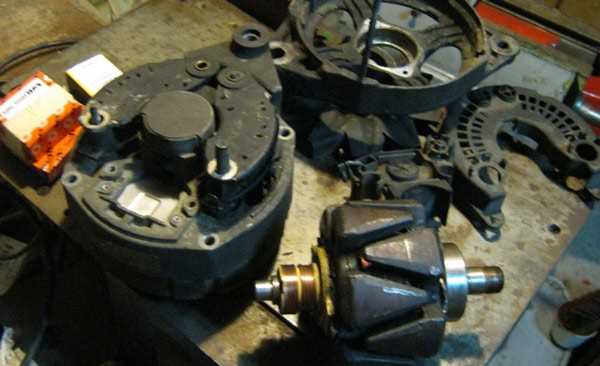

Проверка щеток и коллектора генератора на износ
Для выявления неисправности генератора на ВАЗ 2107 важна регулярная проверка щеток и коллектора. Износ щеток и повреждения коллектора могут привести к нестабильной работе генератора, снижению напряжения на выходе и полному выходу устройства из строя.
Щетки должны иметь достаточную длину для нормального контакта с коллектором. Если они изношены менее чем на половину, их необходимо заменить. Для проверки щеток снимите крышку генератора и визуально осмотрите их состояние. Щетки не должны быть прогнутыми или поврежденными. Также важно убедиться в наличии правильного зазора между щеткой и коллектором – около 0,5-1 мм.
Осмотрите коллектор на наличие следов перегрева, глубоких царапин или даже следов выкрашивания меди. При нормальной эксплуатации он должен быть чистым, без углублений и следов износа. Если видны следы коррозии, токопроводящие сегменты должны быть отшлифованы до ровного состояния с использованием абразивного круга. Недопустимы вмятины или повреждения, которые могут нарушить контакт щеток с коллектором.
Для более точной диагностики стоит использовать мультиметр. При измерении сопротивления обмоток коллектора на каждой секции должно быть одинаковое значение. Большие отклонения указывают на проблему, требующую вмешательства.
Не стоит игнорировать такие признаки, как шум или искрение при работе генератора, так как это может указывать на износ щеток или повреждение коллектора. Ремонт или замена этих компонентов – обязательные шаги при таких симптомах.

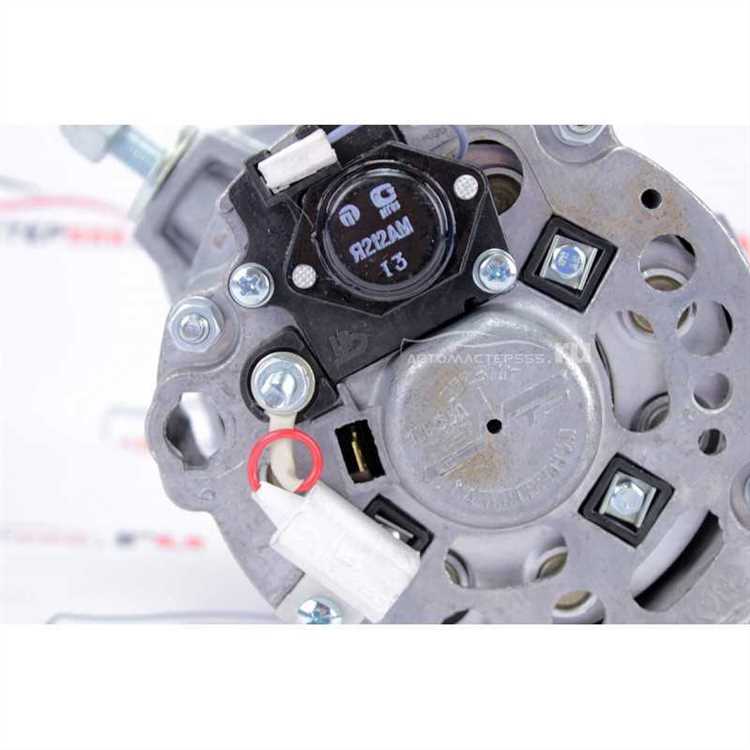

Как протестировать диодный мост и регулятор напряжения
Чтобы проверить регулятор напряжения, первым делом убедитесь в его исправности при работающем двигателе. Измерьте напряжение на аккумуляторе с помощью мультиметра. При исправном регуляторе оно должно колебаться в пределах 13,8–14,4 В. Если напряжение ниже 13,8 В, регулятор не стабилизирует заряд, а если выше 14,4 В – это указывает на его неисправность, так как он перегружает аккумулятор.
Другим способом проверки является замер напряжения на выходе генератора. Для этого при работающем двигателе подключите мультиметр к контактам генератора. Если напряжение превышает 14,8 В, это может свидетельствовать о неисправности регулятора или его элементов.
Если все проверки подтвердят неисправность этих компонентов, рекомендуется заменить их, чтобы избежать повреждения других частей электросистемы автомобиля.
Методика замера тока генератора с помощью мультиметра
Для проверки тока генератора на ВАЗ 2107 необходимо использовать мультиметр в режиме измерения постоянного тока. Чтобы правильно провести замер, выполните следующие шаги:
1. Убедитесь, что мультиметр настроен на измерение тока (постоянного) и подходит для работы с величинами, превышающими 10 А, поскольку ток генератора может быть значительным. Важно подключить щупы мультиметра к соответствующим гнездам: красный – в гнездо для измерения тока, черный – в общий разъем.
3. Подключите мультиметр последовательно с одним из проводов генератора, чтобы измерить общий ток, который поступает от устройства. Важно не замкнуть цепь, чтобы не повредить мультиметр или систему автомобиля.
4. Запустите двигатель и обратите внимание на показания мультиметра. Нормальный ток зарядки для ВАЗ 2107 должен находиться в пределах 13-14,5 В (величина тока зависит от оборотов двигателя). Если показания мультиметра сильно отклоняются от этого диапазона, это может указывать на неисправность генератора.
5. Проверьте изменения показаний при включении дополнительных потребителей (фары, отопление). При исправном генераторе ток должен возрастать при увеличении нагрузки. Снижение напряжения может свидетельствовать о проблемах с диодным мостом или обмотками генератора.
После завершения измерений обязательно отсоедините мультиметр, а затем подключите аккумулятор. Проведенная диагностика поможет выявить неисправности, такие как слабая зарядка или полная её потеря.
