При установке двигателя серии JZ в нестандартные условия часто возникает необходимость адаптировать компоненты системы впрыска. Один из вариантов – замена штатного датчика массового расхода воздуха (ДМРВ) на более доступный и компактный аналог от автомобилей ВАЗ. Такая замена требует точного подбора параметров, корректировки прошивки ЭБУ и изменения схемы подключения.

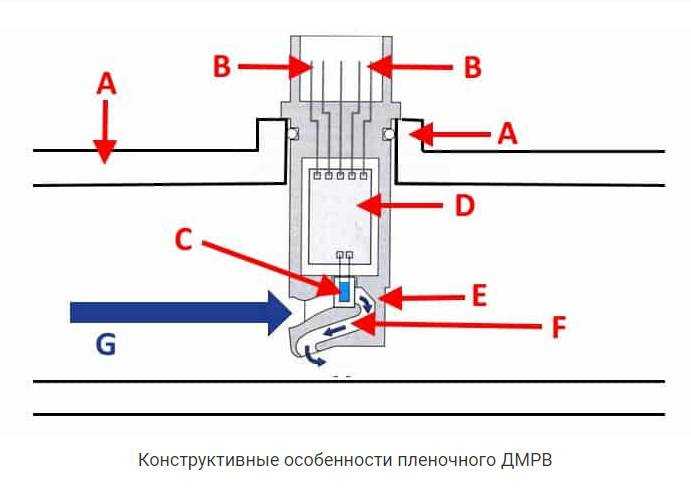

ДМРВ ВАЗ (например, 21083 или Bosch 0 280 218 037) работает по аналоговому принципу, в отличие от штатных Toyota, использующих цифровой сигнал или другие характеристики. Это требует пересчета калибровок в блоке управления или использования внешнего адаптера сигнала. Без этого мотор будет работать нестабильно – неправильная подача топлива, провалы при разгоне и повышенный расход.
Основная задача – согласование сигнала ДМРВ ВАЗ с параметрами JZ ECU. Для этого необходимо использовать прошивки с перерасчетом таблиц расхода, либо устанавливать тюнинговый контроллер, например, Apexi AFC, позволяющий вручную настроить коррекцию напряжения на выходе датчика. Также следует учитывать диаметр корпуса датчика: корпус от ВАЗ имеет 50 мм, в то время как у штатного JZ – около 65 мм. Несоответствие приводит к искажению показаний, особенно на высоких оборотах.
Подключение производится по трёхпроводной схеме: питание +12 В, масса и сигнальный провод. Цвета проводов на разъеме могут отличаться, поэтому проверка мультиметром обязательна. Сигнал снимается с центрального пина, напряжение на холостом ходу должно быть в пределах 1,0–1,2 В. Если значение выходит за границы, ЭБУ будет воспринимать это как неисправность или заниженный расход воздуха.
Выбор подходящего датчика ДМРВ от модели ВАЗ

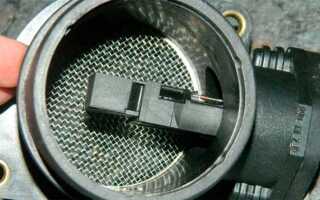

Для установки на мотор Toyota JZ чаще всего выбирают датчик ДМРВ от ВАЗ-2112 с индексом 20.3855. Он имеет аналоговый выход, совместимый с большинством блоков управления, включая адаптированные прошивки под JZ.
Данный датчик поддерживает стабильную работу на оборотах до 7000 об/мин, что соответствует характеристикам мотора JZ без турбонаддува. Если двигатель турбированный, следует учитывать предел пропускной способности – около 200 л.с. Для большей производительности потребуется установка датчика от ВАЗ-2170 (Bosch 0 280 218 037), который выдерживает до 250–270 л.с.

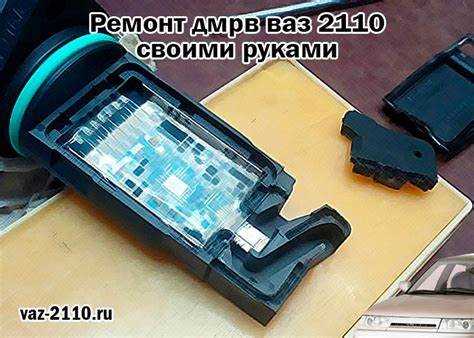

Важно выбрать оригинальный датчик производства Bosch или Счетмаш, так как аналоги часто дают некорректные показания, что приводит к обеднению смеси. При покупке проверяй маркировку, дату выпуска и целостность контактной группы. Не рекомендуется использовать восстановленные или промышленные копии.
Перед подключением датчика к жгуту Toyota требуется адаптация разъема. Применяется переходник с ВАЗ на стандарт JZ или прямое припаивание с термоусадкой. Распиновка: масса – 1 контакт, сигнал – 2, питание +12В – 3.
Совместимость сигнала ДМРВ ВАЗ с ЭБУ Toyota JZ
Датчик массового расхода воздуха ВАЗ (например, 21083) выдает аналоговый сигнал с выходным напряжением 0,5–4,5 В в зависимости от объема воздуха. ЭБУ Toyota JZ (1JZ-GTE, 2JZ-GE и другие) ориентирован на работу с MAF-сенсором, генерирующим сигнал в аналогичном диапазоне, но с другой характеристикой зависимости напряжения от расхода.
Прямая установка ДМРВ ВАЗ на двигатель JZ без корректировки может привести к искажению топливной карты и нестабильной работе на различных режимах. ЭБУ JZ рассчитывает массу воздуха по кривой, отличной от той, что формируется ВАЗовским датчиком. Это вызывает ошибки в расчете подачи топлива и момента зажигания.

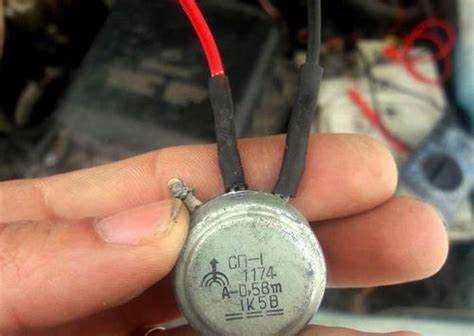

Для согласования сигналов требуется либо настройка прошивки ЭБУ JZ с учетом характеристик ДМРВ ВАЗ, либо установка дополнительного корректирующего модуля, например, Apexi SAFC или аналогичного контроллера. Также возможна реализация внешнего преобразователя сигнала на микроконтроллере, который будет трансформировать выходное напряжение ВАЗовского датчика в ожидаемое ЭБУ значение.
Рекомендуется замерить выходной сигнал ДМРВ ВАЗ на холостом ходу и при полном открытии дросселя, а затем сопоставить полученные значения с заводской характеристикой штатного MAF-сенсора JZ. Это даст ориентир для калибровки. Без адаптации возможны переобогащение смеси, ошибки по смеси и детонация.
При отсутствии опыта настройки ЭБУ желательно использовать услуги тюнинг-специалиста, чтобы обеспечить корректное взаимодействие датчика и управляющей системы двигателя.
Подключение проводки ДМРВ к разъёму мотора JZ
Для подключения датчика массового расхода воздуха ВАЗ (ДМРВ) к мотору Toyota JZ требуется корректная распиновка и надёжное соединение сигнальных и питающих цепей. Разъём ДМРВ ВАЗ имеет 5 контактов, но используются только 4. Разъём JZ зависит от конкретной модели ЭБУ (например, JZX100 с ЭБУ 1JZ-GTE), чаще всего применяется 5-контактный разъём с иным порядком проводов.
- Контакт 1 (ДМРВ ВАЗ) – +12 В: подключается к цепи питания, которая активна при включенном зажигании. На JZ обычно используется провод с надписью B+ (Battery).
- Контакт 2 – масса: соединяется с массой на моторной проводке JZ. Используется общий «земляной» провод, обычно чёрного цвета.
- Контакт 3 – сигнальный выход: идёт на вход ЭБУ JZ, обозначенный как VAF или MAF. Требуется проверить по схеме конкретного ЭБУ.
- Контакт 4 – опорное напряжение (5 В): берётся с провода VC на разъёме JZ, он выдаёт 5 В от ЭБУ.
Пятый контакт на ДМРВ ВАЗ не используется и остаётся незадействованным. Все соединения нужно выполнять через надёжные герметичные разъёмы или пайку с последующей термоусадкой. Неправильное подключение сигнального выхода может привести к ошибкам смеси и нестабильной работе двигателя.
Перед подключением обязательно сверить распиновку ЭБУ JZ по заводской электросхеме. Возможны различия в зависимости от года выпуска и типа двигателя (1JZ-GTE, 2JZ-GE и т.д.).
Изготовление переходника для установки корпуса датчика

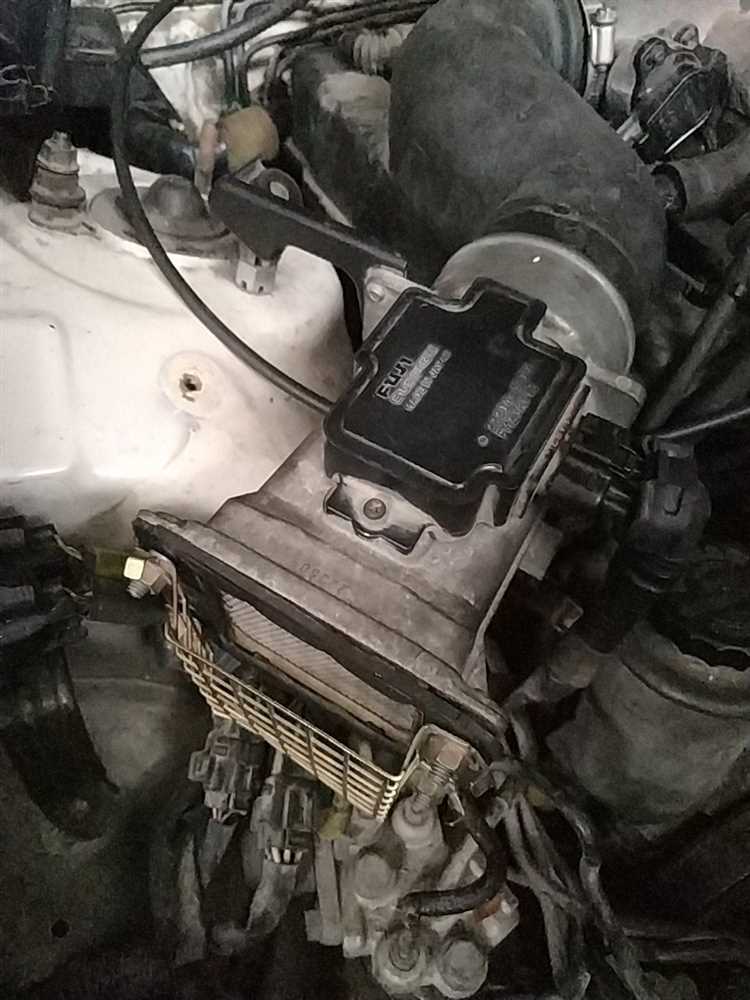

Для установки ДМРВ от ВАЗ на впускной тракт мотора Toyota JZ требуется переходник, обеспечивающий плотное соединение корпуса датчика с трубопроводом. В большинстве случаев диаметр корпуса датчика отличается от диаметра воздуховода JZ, поэтому точные замеры обязательны. Измерьте внешний диаметр патрубка датчика и внутренний диаметр трубки на впуске двигателя.
Оптимальный вариант – использование алюминиевой или стальной трубы подходящего диаметра. Для точной посадки требуется токарная обработка. Наружная часть переходника должна соответствовать трубопроводу JZ, внутренняя – патрубку ДМРВ. Зазоры исключаются. Толщина стенки – не менее 2 мм для сохранения жёсткости соединения.
После токарной обработки приварите фланец под крепление датчика, если конструкция требует жёсткой фиксации. Используйте полуавтомат или аргонную сварку в зависимости от материала. Поверхности необходимо обработать шкуркой и обезжирить перед сборкой. Уплотнение – через силиконовые кольца или термостойкий герметик.
Переходник следует испытать на герметичность перед установкой. Подключите его к воздуховоду, создайте избыточное давление (0.5–1 бар) и проверьте мыльным раствором. Отсутствие пузырей подтверждает герметичность. Только после этого монтируйте датчик и подключайте электрику.
Настройка параметров топливной карты под ДМРВ ВАЗ
После установки датчика ДМРВ от ВАЗ на мотор серии JZ необходимо пересчитать топливную карту с учётом характеристик нового расходомера. Стандартный ДМРВ ВАЗ имеет другую зависимость напряжения от расхода воздуха по сравнению с оригинальным датчиком Toyota. Это влияет на расчет массы воздуха и, как следствие, на количество впрыскиваемого топлива.
Первым шагом необходимо считать данные с нового ДМРВ на холостом ходу, при частичных и полных нагрузках. Используется диагностический адаптер и программа наподобие TunerPro или EcuFlash. Важно зафиксировать напряжение ДМРВ в ключевых точках работы мотора.
На основе полученных данных корректируется таблица VE или MAF-карта в прошивке. При использовании MAF-системы требуется пересчитать шкалу преобразования напряжения в массовый расход воздуха. Это делается через изменение коэффициентов в разделе MAF Transfer Function. Пример: если на холостом ходу напряжение нового ДМРВ составляет 1.1 В вместо штатных 0.9 В, требуется уменьшить расчетный расход воздуха в этой точке карты.
Для моторов JZ с контроллерами типа AEM или Apexi Power FC возможна настройка по процентным корректировкам. В разделе коррекции по напряжению вносится поправка на каждом участке, например, −5% в диапазоне 1.0–1.5 В, +3% в диапазоне 2.5–3.0 В и так далее.
После корректировки карты необходимо провести серию тестов: запуск холодного двигателя, устойчивость на холостом, плавность разгона и поведение при полной нагрузке. Дополнительно контролируется AFR через широкополосный лямбда-зонд. Целевые значения AFR: 14.7 на холостом и частичных нагрузках, 12.5–12.8 при WOT.
Без коррекции топливной карты мотор будет работать с неправильной смесью: обеднённой или переобогащённой. Это ведёт к детонации или перерасходу топлива. Настройка должна выполняться с учётом точной модели ДМРВ ВАЗ – они могут отличаться (например, 116, 117, 118).
Проверка работы двигателя с новым датчиком на холостом ходу
После установки нового датчика массового расхода воздуха (ДМРВ) на мотор Toyota JZ важно выполнить проверку работы двигателя на холостом ходу. Для этого необходимо убедиться, что двигатель работает стабильно, без рывков и скачков оборотов. Вот несколько шагов для проведения проверки:
1. Подготовка автомобиля: Убедитесь, что система питания и воздухозаборник полностью подключены. Проверьте герметичность соединений и отсутствие загрязнений в датчике. Не забудьте проверить уровень топлива и состояние аккумулятора.
2. Запуск двигателя: Запустите двигатель и дайте ему поработать на холостом ходу несколько минут. Следите за стабильно ли поддерживаются обороты. Нормальные обороты должны быть в пределах 700-900 об/мин для большинства моторов Toyota JZ.
3. Проверка на стабильность: Во время работы двигателя обратите внимание на плавность работы. Если наблюдаются скачки оборотов, двигатель работает неровно или издаёт необычные звуки, это может указывать на проблемы с датчиком или его подключением.
4. Проверка на ошибки: Используйте диагностический сканер, чтобы считать коды ошибок из ЭБУ (электронного блока управления). Ошибки, связанные с ДМРВ, могут свидетельствовать о его некорректной работе или неправильной настройке.
5. Проверка работы вентиляции картерных газов: Убедитесь, что система вентиляции картерных газов работает правильно. Засорение или повреждение компонентов может повлиять на точность измерений ДМРВ.
6. Регулировка работы системы: Если обороты слишком высокие или низкие, возможно, потребуется откалибровать систему с учетом нового датчика. Это можно сделать с помощью диагностики и корректировки параметров в ЭБУ.
После всех проверок двигатель должен стабильно работать на холостом ходу без перегрева и перебоев. При необходимости проведите дополнительные настройки или замену компонентов системы питания.
Анализ показаний ДМРВ через диагностику
Для проверки работы датчика массового расхода воздуха (ДМРВ) на моторе Toyota JZ, необходимо использовать диагностическое оборудование, которое подключается к бортовому компьютеру автомобиля. Процесс анализа позволяет точно определить исправность датчика и исключить потенциальные проблемы с системой впуска.
Основные шаги для диагностики показаний ДМРВ:
- Подключение сканера OBD-II к диагностическому разъему автомобиля.
- Выбор соответствующего параметра для мониторинга – «Массовый расход воздуха» или аналогичный в меню устройства.
- Прочтение текущих показаний датчика на различных режимах работы двигателя (холостой ход, ускорение, стабильная скорость). Показания должны быть стабильными и соответствовать нормам для двигателя Toyota JZ.
Нормальные значения для ДМРВ:
- При холостом ходу – около 1.0-2.0 г/с.
- При ускорении – увеличение до 10-12 г/с в зависимости от оборотов двигателя.
- При стабильной скорости – показания могут варьироваться от 5 до 8 г/с, в зависимости от нагрузки.
Если показания значительно отклоняются от нормальных значений, необходимо выполнить следующие действия:
- Проверить наличие загрязнений или механических повреждений на ДМРВ.
- Проверить соединения проводки и контакты разъема датчика.
- Провести калибровку датчика через диагностическое оборудование, если такая опция доступна.
Если все параметры в норме, а симптомы неисправности сохраняются, стоит проверить другие элементы системы впуска, такие как воздухозаборник и фильтр. Диагностика показателей ДМРВ через OBD-II является важным шагом для поддержания работы мотора на должном уровне.
Возможные ошибки и способы их устранения при установке
1. Неправильная установка датчика
При установке датчика ДМРВ на мотор Toyota JZ важно точно соблюдать положения по направлению и креплению устройства. Если датчик установлен с ошибкой, это может привести к неправильным показаниям или даже отказу системы. Для предотвращения этой проблемы следует убедиться, что датчик установлен в правильном положении, и все соединения надежно закреплены.
2. Использование неподходящих уплотнителей
Необходимость использования качественных уплотнителей для предотвращения утечек воздуха недооценена многими. Применение неоригинальных или изношенных уплотнителей может вызвать подсос воздуха, что влияет на точность работы датчика. Рекомендуется использовать оригинальные уплотнители или высококачественные аналоги для обеспечения герметичности соединений.
3. Ошибки в подключении проводки
Неправильное подключение проводки датчика может привести к неисправности системы. Важно точно следовать схеме подключения и использовать соответствующие разъемы. Для проверки подключения лучше воспользоваться мультиметром, чтобы убедиться в отсутствии коротких замыканий или обрывов.
4. Несоответствие типа датчика
Использование датчика, не подходящего по характеристикам для конкретного двигателя, может привести к некорректным данным и неисправностям. Важно проверить, что выбранный датчик ДМРВ соответствует требованиям модели двигателя Toyota JZ, иначе система не сможет правильно регулировать подачу топлива и воздух.
5. Засорение датчика
Если на датчике ДМРВ появляются загрязнения, это может ухудшить точность измерений. Засорение возникает, если датчик подвергается воздействию пыли или грязи. Регулярная очистка датчика с использованием мягкой ткани и специальных чистящих средств поможет избежать подобных проблем.
6. Ошибки в калибровке
После установки датчика необходимо провести его калибровку для правильной работы. Без калибровки, даже если датчик установлен правильно, он может давать некорректные показания. Для калибровки лучше всего использовать диагностическое оборудование, соответствующее стандартам производителя.
Вопрос-ответ:
Как установить датчик ДМРВ на мотор Toyota JZ?
Для установки датчика ДМРВ на мотор Toyota JZ необходимо убедиться, что вы выбрали совместимую модель датчика для вашего мотора. Затем отключите аккумулятор, чтобы избежать коротких замыканий. Снимите старый датчик, если он есть, аккуратно отсоединив его разъемы. Установите новый датчик в соответствующее место, подключите все разъемы и проверьте правильность установки перед подключением аккумулятора.
Какие проблемы могут возникнуть при установке датчика ДМРВ на Toyota JZ?
Одной из основных проблем может быть несовместимость датчика с конкретной моделью мотора. Важно подобрать датчик, соответствующий параметрам двигателя. Также стоит учитывать возможные ошибки в подключении проводки или неправильную установку, что может привести к сбоям в работе системы впрыска топлива. Неправильная настройка может вызвать ухудшение работы двигателя или его нестабильную работу.
Нужна ли перепрошивка ЭБУ после установки датчика ДМРВ на Toyota JZ?
Перепрошивка ЭБУ может быть необходима, если установленный датчик ДМРВ имеет отличия от штатного. Например, если датчик обладает другой чувствительностью или параметрами работы. Это позволит ЭБУ корректно учитывать показания нового датчика и оптимизировать топливную смесь для лучшей работы двигателя.
Как понять, что датчик ДМРВ на Toyota JZ установлен правильно?
Правильная установка датчика ДМРВ на Toyota JZ проверяется несколькими способами. В первую очередь, убедитесь, что датчик правильно зафиксирован в своем месте и все разъемы плотно подключены. Далее можно проверить работу двигателя: если он работает стабильно и нет ошибок в системе, то датчик установлен правильно. Также стоит использовать диагностический сканер для проверки состояния ЭБУ и корректности работы датчика.
Можно ли установить датчик ДМРВ на Toyota JZ самостоятельно, или требуется помощь специалистов?
Если у вас есть опыт работы с автомобилями и базовые знания по ремонту, установку датчика ДМРВ можно выполнить самостоятельно. Однако, для обеспечения правильности подключения и настройки работы системы, рекомендуется обратиться к специалистам, особенно если у вас нет соответствующего опыта. Ошибки в установке могут привести к серьезным проблемам с двигателем и системой управления.
