Неправильно отрегулированные фары на ВАЗ 2109 не только снижают эффективность освещения дороги, но и создают опасность для встречных водителей. Особенно это критично в тёмное время суток и в условиях плохой видимости. Заводские настройки фар со временем сбиваются из-за вибраций, замены ламп или после ДТП, поэтому периодическая проверка и корректировка необходимы.
Для регулировки потребуется ровная площадка длиной не менее 7 метров, стена или щит, рулетка, малярный скотч и крестовая отвертка. Высота от земли до центра фары на ВАЗ 2109 составляет примерно 600 мм, а наклон светового пучка должен составлять около 10 мм на 1 метр расстояния. Это значит, что на расстоянии 5 метров световой пучок должен быть ниже центра фары на 50 мм.
Перед началом регулировки необходимо проверить давление в шинах, убрать лишний груз из багажника и убедиться, что автомобиль стоит строго горизонтально. В салоне должен находиться один человек (водитель) либо соответствующий груз, имитирующий массу. Корректор фар, если он установлен, должен быть выставлен в нулевое положение.

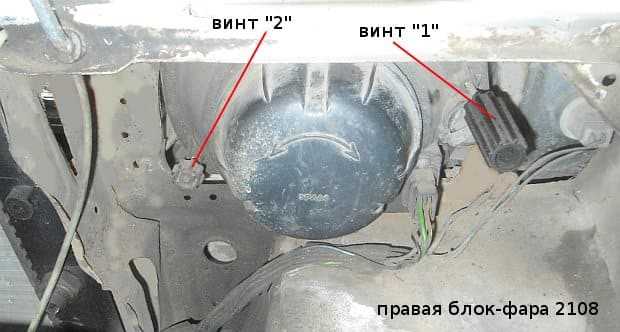

Регулировка осуществляется двумя винтами на корпусе каждой фары: один отвечает за вертикальное направление, второй – за горизонтальное. Вращение по часовой стрелке поднимает или сдвигает пучок вправо, против – опускает или сдвигает влево. Используя разметку на стене, добейтесь того, чтобы световые пятна обеих фар находились на одной горизонтальной линии и не пересекали центральную вертикаль больше чем на 5 см.
Необходимые инструменты и условия для регулировки фар ВАЗ 2109
Фонарик используется для проверки состояния отражателя и стекла фары перед началом регулировки. Грязь, помутнение или повреждения могут искажать световой поток.
Отвертка с крестообразным шлицем нужна для вращения регулировочных винтов. У ВАЗ 2109 они расположены рядом с корпусом фары и отвечают за вертикальное и горизонтальное направление светового пучка.
Гладкая вертикальная поверхность – стена без трещин и неровностей, желательно окрашенная в светлый цвет. Расстояние от автомобиля до стены должно быть 5 метров.
Ровная горизонтальная площадка – асфальт или бетон без уклона, обеспечивающий точность измерений. Перепады уровня пола искажут результат настройки.
Мел или малярный скотч применяется для разметки схемы света на стене: горизонтальная линия на уровне центра фар и вертикальные – по центру левой и правой фар.
Измерительная рулетка нужна для точного определения высоты установки фар и симметрии между ними при нанесении разметки.
Заряженный аккумулятор обеспечивает стабильное напряжение в сети автомобиля. Просадки по току при включенных фарах могут влиять на яркость и форму светового пятна.
Нагрузка в салоне: водительское место должно быть занято, а в багажник желательно положить груз 30–50 кг для имитации стандартной нагрузки. Это стабилизирует положение кузова во время регулировки.
Правильное давление в шинах – несоответствие номинальному значению приведёт к изменению угла наклона кузова и ошибке в регулировке света.
Отключённые противотуманные и дальний свет – они не должны мешать настройке ближнего, который регулируется отдельно и является основным для городского режима.
Подготовка автомобиля перед началом регулировки фар
Установите автомобиль на ровную горизонтальную поверхность с твёрдым покрытием. Расстояние до стены или экрана должно составлять ровно 5 метров. Проверьте давление в шинах – оно должно соответствовать заводским значениям: 1.8 бар для передних и 1.9 бар для задних колес при полной загрузке.
Полностью заправьте топливный бак и уберите лишний груз из салона и багажника. Водительское место должно быть занято или нагружено балластом массой около 75 кг – это имитирует вес водителя при реальной эксплуатации.
Очистите фары от грязи и следов насекомых. Загрязнённые стекла и отражатели искажают световой пучок, делая настройку бесполезной. Убедитесь в исправности ламп и идентичности их типа и мощности – на ВАЗ 2109 применяются галогенные H4 мощностью 60/55 Вт.
Подвеска автомобиля не должна иметь перекосов. Проверьте амортизаторы: при нажатии на кузов в районе каждого колеса он должен возвращаться без раскачки. Любые отклонения приведут к неправильному положению фар относительно дорожного полотна.
Отключите корректор фар (если установлен) и установите его в нулевое положение. Это обеспечит базовую настройку, от которой в дальнейшем можно отталкиваться при изменении загрузки.
Как найти корректное положение автомобиля для точной настройки фар
Установите автомобиль на ровную горизонтальную поверхность с твердым покрытием. Допустимый уклон – не более 1°, иначе отклонения в проекции света сделают настройку неточной. Идеально подходит бетонная или асфальтовая площадка перед глухой стеной.
Расстояние от фар до стены должно быть строго 5 метров. Измерьте рулеткой от центра линз до поверхности стены. Убедитесь, что перед автомобилем нет ям, бугров, подъемов – даже небольшие перепады искажут направление светового пучка.
Давление в шинах должно соответствовать заводским нормам – накачайте колеса до рекомендованных значений. Несоответствие приводит к перекосу кузова и нарушению уровня фар.
Удалите из багажника тяжёлые предметы. В салоне должен находиться только водитель или эквивалентный груз (около 75 кг) на водительском сиденье. Это моделирует рабочую нагрузку автомобиля.
Проверьте, чтобы автомобиль был не перегружен ни с одной стороны. Допустимый уровень топлива в баке – половина объема. Полный или пустой бак изменяет просвет задней части машины, искажая наклон фар.
Перед началом настройки включите ближний свет и дайте фарам поработать 3–5 минут – это стабилизирует температуру и поток света, особенно у галогенных ламп.
Пошаговая настройка ближнего света фар на ВАЗ 2109
Для точной регулировки ближнего света фар на ВАЗ 2109 потребуется ровная площадка длиной не менее 5 метров, стена и минимальный набор инструментов: крестовая отвертка и рулетка.
- Проверьте давление в шинах. Оно должно соответствовать норме: 1.9 Бар спереди и 2.0 Бар сзади.
- Загрузите автомобиль согласно типичной эксплуатации: водитель за рулем и 50 кг груза в багажнике.
- Установите автомобиль строго перпендикулярно стене на расстоянии 5 метров от нее.
- На стене на уровне центра фар нанесите горизонтальную линию (линию горизонта). Высота – от земли до центра фары, обычно около 60 см.
- От центра автомобиля отмерьте расстояние между фарами (порядка 115 см) и отметьте на стене вертикальные линии, соответствующие центрам фар.
- Включите ближний свет. Световые пятна должны пересекать горизонтальную линию на 5 см ниже уровня центра фар (то есть около 55 см от земли).
- Поверните регулировочный винт вертикальной коррекции на каждой фаре крестовой отверткой. Он расположен сверху блока фары. Добейтесь, чтобы верхняя граница светового пучка касалась линии на 55 см.
- Настройте горизонтальный винт, который находится сбоку. Центр светового пятна должен совпадать с соответствующей вертикальной линией на стене.
После завершения проверьте симметричность света и отсутствие засветов выше линии горизонта. Неправильная регулировка ухудшает обзор и слепит встречных водителей.
Порядок регулировки дальнего света фар на ВАЗ 2109
Для точной регулировки дальнего света фар на ВАЗ 2109 требуется ровная горизонтальная площадка длиной не менее 5 метров и вертикальная стена. Расстояние между фарами должно соответствовать заводским параметрам – около 1000 мм по центрам линз.
Перед началом убедитесь в следующем:
- давление в шинах соответствует норме;
- в багажнике нет лишнего груза;
- автомобиль загружен как при обычной езде (водитель за рулём);
- корректор фар (если есть) установлен в нулевое положение.
Отмерьте 5 метров от стены и поставьте автомобиль перпендикулярно. На стене отметьте центр каждой фары на уровне их середины. Для дальнего света регулировка производится по вертикали – горизонт светового пятна должен проходить строго по отмеченной линии.
Включите дальний свет и поочерёдно закрывайте одну фару. Регулировку производите при помощи верхнего винта на корпусе фары. Поворачивая его по часовой стрелке, поднимайте пучок света, против – опускайте. Цель – добиться симметричного светового пятна строго на уровне меток без завалов вверх или вниз.
Допустимое отклонение по высоте не более 10 см на 10 м дистанции. Если после регулировки фары светят выше или ниже заданной линии, потребуется повторная настройка. При замене ламп или фар процедуру необходимо проводить заново.
Использование разметки на стене для проверки угла светового пучка
Для проверки и регулировки угла светового пучка фар ВАЗ 2109 можно воспользоваться разметкой на стене. Это позволяет точно настроить фару, не прибегая к специализированному оборудованию. Процесс состоит из нескольких этапов.
Перед началом работы стоит подготовить машину и пространство:
- Машина должна стоять на ровной поверхности, расстояние от заднего бампера до стены – 5–10 метров.
- Фары должны быть очищены от грязи и повреждений.
- Колеса автомобиля должны быть в правильном положении, а давление в шинах – нормальным.
- Автомобиль должен быть загружен в соответствии с нормальным состоянием, чтобы не изменился угол наклона кузова.

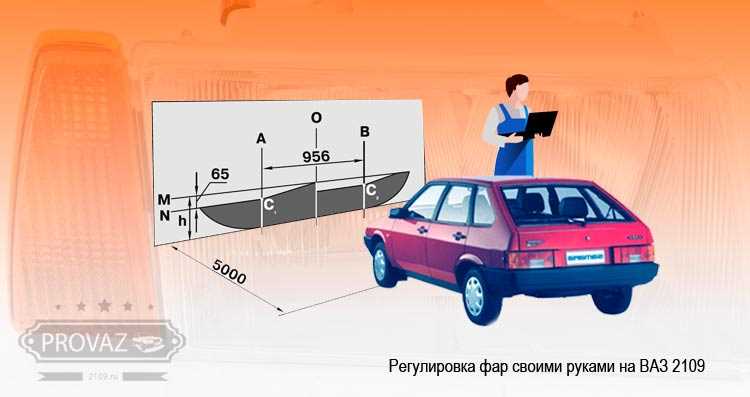

Далее приступаем к разметке на стене:
- Отметьте на стене уровень центра фар, измерив расстояние от земли до центра каждой фары и перенеся это значение на стену.
- Нарисуйте горизонтальную линию на уровне этих отметок – она будет служить ориентирами для верхней границы светового пучка.
- Затем, для точной регулировки, необходимо сделать вертикальные линии, которые будут отмечать оси фар. Для этого от центра фары на стене проводим линии перпендикулярно горизонтали.
Теперь можно переходить к настройке угла фар:
- Включите фары и установите их в положение ближнего света.
- Настройте угол фар так, чтобы верхняя граница светового пучка не поднималась выше нарисованной горизонтальной линии на стене, а центр светового пятна совпадал с вертикальной линией.
- Для корректной настройки используйте регулировочные винты, которые находятся в верхней части или вблизи фары.
После настройки повторите проверку, чтобы убедиться, что угол светового пучка соответствует нормам. При необходимости корректируйте положение фар, следя за тем, чтобы свет не ослеплял встречных водителей.
Проверка результата регулировки в тёмное время суток
Проверьте, чтобы световой поток фар не был направлен слишком высоко или слишком низко. Для этого остановитесь на прямой дороге, включите фары на ближний свет и отойдите на 10-15 метров от автомобиля. Оцените, как свет падает на дорогу. Если световой пучок направлен слишком высоко, он будет ослеплять встречных водителей. Если же он направлен слишком низко, освещённость дороги будет недостаточной, что затруднит видимость в тёмное время суток.
Оптимально, если верхняя граница светового пучка будет находиться на уровне 2–3 см ниже центра фары на расстоянии 5-10 метров от автомобиля. Проверьте, не затеняет ли свет приборов, таких как знаки или бордюры, что может указывать на неправильный угол регулировки.
Также стоит обратить внимание на симметричность распределения света. Если одна фара светит ярче другой, это может свидетельствовать о неправильной установке или повреждении отражателя. В таком случае необходимо выполнить дополнительную настройку или обратиться к специалистам для замены повреждённых элементов.
При проверке результата старайтесь использовать дорогу с чёткими разметками. Это поможет точно оценить, насколько правильно распределяется световой поток и есть ли существенные отклонения в настройках фар.
Регулярная проверка фар в реальных условиях после регулировки помогает поддерживать безопасность на дороге и предотвращать проблемы с нарушением правил дорожного движения.
Вопрос-ответ:
Как правильно отрегулировать фары на ВАЗ 2109, чтобы избежать ослепления встречных водителей?
Для регулировки фар на ВАЗ 2109 необходимо сначала убедиться, что автомобиль стоит на ровной поверхности, а колеса находятся в прямолинейном положении. После этого нужно замерить высоту от земли до центра фары. Затем на стене или на экране можно отметить горизонтальную и вертикальную линии, которые будут служить ориентирами. Включите ближний свет и отрегулируйте фары так, чтобы верхняя грань светового пятна находилась на уровне линии или немного ниже. Это поможет избежать ослепления встречных водителей.
Какие инструменты понадобятся для регулировки фар на ВАЗ 2109?
Для настройки фар на ВАЗ 2109 потребуется минимальный набор инструментов: крестовая отвертка, чтобы отрегулировать крепления фар, и рулетка или линейка для точных измерений. Также может пригодиться уровень для проверки ровности поверхности, на которой будет проводиться настройка, и маркер для нанесения меток на стене.
Что делать, если после регулировки фары все равно светят неправильно?
Если фары после регулировки продолжают светить неправильно, возможно, они повреждены или требуют замены отражателей. Также стоит проверить правильность установки самих фар, ведь если они установлены с нарушением, это может привести к неправильному распределению света. Еще одной причиной может быть смещение в креплениях, которые необходимо подтянуть.
Нужно ли проверять настройку фар на ВАЗ 2109 после замены ламп?
Да, после замены ламп в фарах обязательно стоит проверить их настройку. Новые лампы могут иметь другую форму или характеристики, что повлияет на световое пятно. Даже если лампы кажутся одинаковыми, их положение и углы могут изменяться, и это потребует повторной регулировки фар для предотвращения проблем с видимостью и ослеплением других водителей.
Как избежать неправильной регулировки фар, если я делаю это сам?
Чтобы избежать ошибок при регулировке фар на ВАЗ 2109, важно соблюдать несколько условий. Прежде всего, убедитесь, что машина стоит на ровной поверхности, а колеса не повреждены. Затем точно измерьте высоту фары и используйте четкие ориентиры, такие как горизонтальная линия на стене. Следите за тем, чтобы регулировка была произведена в темное время суток, чтобы правильно оценить, как фары освещают дорожное полотно. Также стоит проверять работу фар после регулировки на практике.
