Как проверить бензонасос на ваз 2110

Неисправный бензонасос – одна из самых частых причин затруднённого запуска и нестабильной работы двигателя ВАЗ 2110. Этот элемент отвечает за подачу топлива под нужным давлением, и малейшие отклонения от нормы напрямую сказываются на производительности мотора. Прежде чем демонтировать насос или менять его на новый, стоит выполнить серию точных и доступных проверок, позволяющих локализовать проблему без лишних затрат.

На ВАЗ 2110 установлен электрический бензонасос, размещённый внутри топливного бака. Для диагностики потребуется мультиметр, манометр для измерения давления топлива, а также доступ к реле и предохранителям цепи питания насоса. Нормальное давление в топливной рампе – 3,0 ±0,2 бар, и его снижение даже на 0,5 бар может привести к перебоям при разгоне или холостом ходу.

Перед началом проверки важно убедиться в целостности электрической цепи. Слабый контакт в разъёме, перегоревший предохранитель или неисправное реле – частые причины, по которым насос не запускается. Проверка напряжения на клеммах разъёма насоса при включенном зажигании должна показать не менее 12 В. Если питание отсутствует – устранять следует не сам насос, а обрыв или неисправность в цепи управления.

Признаки неисправности бензонасоса на ВАЗ 2110

Характерный шум из бака – ещё один показатель. В рабочем состоянии насос издает стабильный гул при включении зажигания. Если звук отсутствует или прерывистый – высока вероятность выхода из строя электродвигателя или забитой сетки фильтра.

Увеличившийся расход топлива без видимых причин и запах бензина в салоне могут указывать на нестабильное давление в системе. Это происходит при износе клапана обратной подачи или снижении производительности насоса.

Снижение давления в топливной магистрали особенно критично при высоких оборотах – двигатель может глохнуть при обгоне или движении под нагрузкой. Для точной диагностики давления следует использовать манометр, подключаемый к рампе.

Характерные признаки неисправности сводятся к следующим проявлениям:

Проверка этих симптомов в комплексе позволяет оперативно выявить проблему и избежать полной остановки автомобиля в дороге.

Как добраться до бензонасоса без демонтажа бака

На ВАЗ 2110 доступ к бензонасосу возможен через технологический люк под задним сиденьем. Сначала необходимо полностью откинуть заднее сиденье, затем демонтировать подушку, потянув её вверх за передний край. Под ней находится металлическая крышка люка, закреплённая саморезами.

Открутите саморезы крестообразной отвёрткой. При сильной коррозии применяйте проникающую смазку, чтобы избежать срыва шлица. Снимите крышку, под ней сразу видно разъём питания и крепление насоса к баку.

Перед отсоединением разъёма отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание при демонтаже. Разъём может быть тугим – используйте плоскую отвёртку, аккуратно поддев фиксатор. Шланги подачи и обратки снимаются после ослабления хомутов. Чтобы не перепутать их при сборке, заранее отметьте маркером.

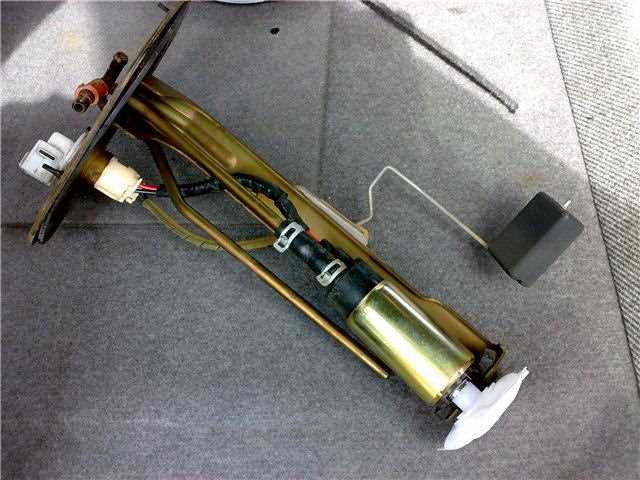

Кольцо крепления бензонасоса обычно зафиксировано пластиковым стопором или металлической прижимной гайкой. Ослабляйте его против часовой стрелки с помощью молотка и бронзовой выколотки, чтобы избежать искрообразования. После снятия кольца модуль насоса аккуратно вытягивается вверх. При этом важно не повредить поплавок датчика уровня топлива.

Доступ через люк позволяет полностью извлечь насос для диагностики или замены без снятия бензобака, что существенно упрощает обслуживание.

Проверка подачи питания на бензонасос мультиметром

Для проверки подачи питания на бензонасос потребуется мультиметр в режиме измерения постоянного напряжения до 20 В. Снимите заднее сиденье и откройте крышку лючка, под которым расположен топливный модуль. Отсоедините разъём питания бензонасоса.

Включите зажигание, не запуская двигатель. Подключите щупы мультиметра к клеммам разъёма, ведущим от жгута проводов автомобиля. Красный щуп – к плюсовому контакту (обычно это сине-красный или зелёный провод), чёрный – к минусовому (чёрный или коричневый).

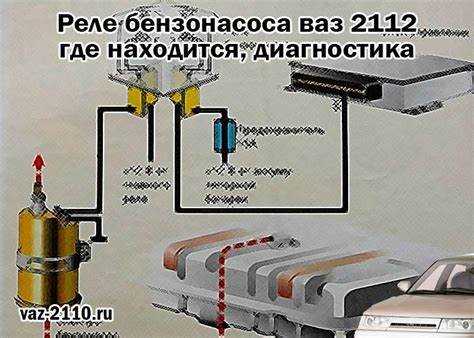

На экране мультиметра должно появиться напряжение в пределах 11,5–12,6 В. Если напряжение отсутствует или ниже 10 В, проверьте реле бензонасоса и предохранитель F3 (15 А) в монтажном блоке под капотом. Отсутствие питания при исправном реле указывает на обрыв в проводке или неисправность контактной группы замка зажигания.

При наличии питания на разъёме, но неработающем насосе – неисправен сам бензонасос. Если питание появляется лишь кратковременно после включения зажигания, это штатное поведение системы – насос запускается на несколько секунд для создания давления.

Измерение давления топлива в рампе

Для точной проверки давления топлива на ВАЗ 2110 потребуется манометр с переходником для подключения к топливной рампе. Оптимальное давление при работающем двигателе – 3,0 бар. Допустимое отклонение – не более ±0,2 бар.

• Остановите двигатель, сбросьте давление в системе через клапан на рампе, предварительно подставив тряпку или ёмкость.
• Открутите защитный колпачок с диагностического штуцера на рампе.
• Подсоедините манометр, убедившись в герметичности соединения.
• Включите зажигание, не запуская двигатель. Давление должно кратковременно подняться до 3,0 бар.
• Запустите двигатель. Давление должно стабилизироваться на уровне 2,9–3,1 бар.
• Резкое открытие дросселя должно вызывать кратковременное повышение давления до 3,4–3,5 бар.

Если давление ниже нормы, проверьте регулятор давления, фильтр тонкой очистки и производительность бензонасоса. При отключённом вакуумном шланге с регулятора давление должно возрасти примерно на 0,5 бар.

После измерений заглушите двигатель, снимите манометр, проверьте отсутствие утечек топлива, установите колпачок обратно.

Проверка работы бензонасоса напрямую от аккумулятора

Для проверки подайте напряжение 12 В напрямую на бензонасос, минуя штатную электропроводку. Это позволяет исключить неисправности реле, предохранителя и проводки.

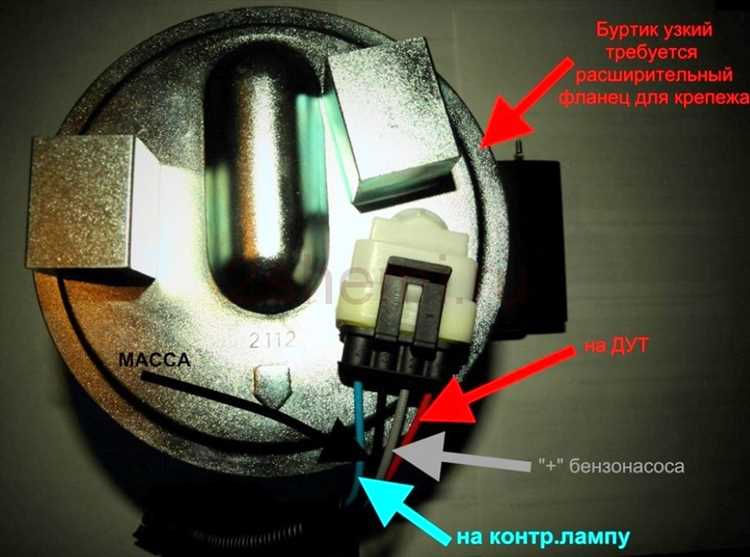

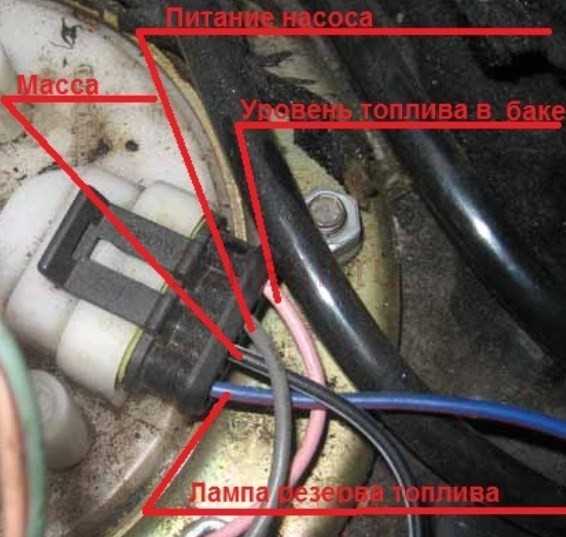

Снимите заднее сиденье, открутите крышку лючка доступа к топливному модулю. Найдите разъём питания бензонасоса – на ВАЗ 2110 это обычно четыре провода: два на насос, два на датчик уровня топлива. Вас интересуют провода питания насоса – как правило, это черный (масса) и розово-синий (питание +12 В).

Если насос исправен, при подаче питания он должен сразу заработать – будет слышен характерный гул. При отсутствии звука проверьте контакты. Если питание подаётся, но насос молчит – он неисправен или заклинил.

После проверки отключите провода, верните штатный разъём на место и установите крышку. Подключение напрямую нельзя использовать на постоянной основе – оно служит только для диагностики.

Анализ звука работы бензонасоса при включении зажигания

После поворота ключа зажигания в положение «ON», бензонасос должен запуститься на 2–3 секунды. Исправный насос издает ровный, короткий гул без посторонних шумов. Он должен начинаться мгновенно и прекращаться автоматически, если двигатель не запускается.

Характерный гул должен быть монотонным, без прерываний, щелчков или вибраций. Наличие визга, потрескивания или слишком громкого шума указывает на износ щеточного узла, засорение фильтра или проблемы с подшипниками внутри модуля.

Если звук отсутствует – первым делом проверь предохранитель F3 и реле бензонасоса в монтажном блоке. Далее – убедись в наличии питания на контактах насоса при включении зажигания, используя мультиметр или контрольную лампу. Напряжение должно быть около 12 В.

Периодическое «бульканье» в баке может свидетельствовать о подсосе воздуха через трещины в корпусе насоса или проблемах с обратным клапаном. При этом запуск двигателя будет затруднен после длительной стоянки.

Сравнение текущего звука с ранее записанным (например, на смартфон) позволяет своевременно обнаружить отклонения. Изменения тембра или длительности работы – признак необходимости диагностики.

Когда требуется замена, а когда можно восстановить бензонасос

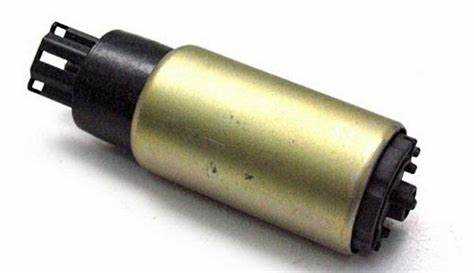

Бензонасос на ВАЗ 2110 подлежит замене или восстановлению в зависимости от характера неисправности, состояния компонентов и пробега узла. Нельзя опираться только на внешние признаки – необходима разборка и проверка параметров.

• Если насос не качает вообще и отсутствует шум при включении зажигания – проверьте питание. При наличии напряжения, но отсутствии работы – велика вероятность сгоревшего электродвигателя, требуется замена.
• Нестабильное давление в рампе (менее 2,5 бар при норме 3,0 ±0,2 бар) при исправном регуляторе и фильтрах указывает на износ плунжерной части – возможна замена только внутреннего модуля насоса.
• Гудение и перегрев при работе – следствие повышенного сопротивления в обмотках либо изношенных подшипников. Ремонт возможен, но нецелесообразен из-за трудоёмкости и ненадёжного результата. Лучше заменить весь узел.
• Загрязнение сетки-фильтра или засор магистрального фильтра может имитировать неисправность. После их очистки/замены насос часто восстанавливает параметры – полная замена не требуется.
• Плавающие обороты и перебои при запуске могут быть связаны с нестабильным давлением, вызванным износом обратного клапана. Его можно заменить отдельно, если остальная часть насоса работает стабильно.

Допустимо восстановление бензонасоса при:

1. Целостности корпуса, отсутствии трещин и деформаций.
2. Рабочем электродвигателе – проверяется подачей питания напрямую от АКБ.
3. Нормальном токе потребления (до 5 А при холостом ходе).
4. Возможности заменить отдельные компоненты: сетку, щётки, уплотнения, клапан.

Замена обязательна при наличии запаха гари, перегрева, сильного износа коллектора или механических повреждений. Не следует восстанавливать насос после пробега свыше 150 000 км – ресурс узла на пределе.
