Датчик положения дроссельной заслонки (ДПДЗ) ВАЗ 2110 управляет подачей воздуха в двигатель, формируя один из ключевых сигналов для электронного блока управления. Его некорректная работа приводит к нестабильному холостому ходу, провалам при ускорении и увеличенному расходу топлива. Конструкция датчика основана на потенциометре с выходным напряжением в диапазоне от 0,5 В (закрытая заслонка) до 4,5 В (полностью открытая).

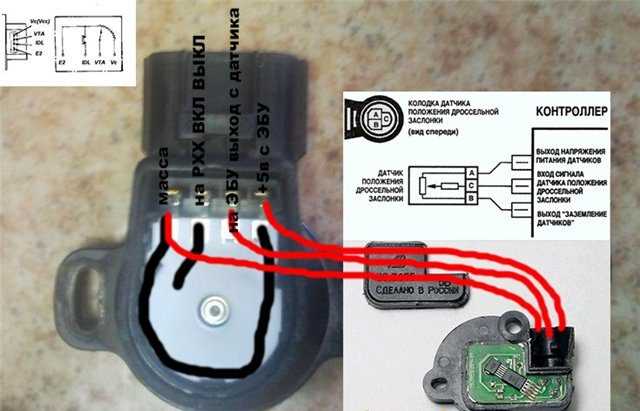

Для проверки необходим мультиметр с возможностью измерения постоянного напряжения. Разъём датчика состоит из трёх контактов: “+5 В”, “сигнальный” и “масса”. При подключении мультиметра к сигнальному контакту и массе при закрытой заслонке напряжение должно быть в пределах 0,4–0,7 В. При плавном открытии заслонки напряжение должно равномерно возрастать до 4,2–4,7 В без скачков и разрывов.
Любое нестабильное поведение сигнала или отклонение от указанных значений указывает на износ дорожек потенциометра или плохой контакт внутри корпуса. Дополнительно стоит проверить сопротивление между сигнальным контактом и массой – его изменение должно происходить линейно при повороте оси заслонки. Если наблюдается нестабильность, рекомендуется замена датчика.
Признаки неисправности датчика дроссельной заслонки ВАЗ 2110
Рывки и провалы при разгоне отмечаются при нажатии на педаль акселератора. При этом двигатель не реагирует линейно: сначала возникает провал мощности, затем резкий рывок. Это свидетельствует о неправильной передаче сигнала на ЭБУ.
Повышенный расход топлива связан с тем, что при неисправности датчика блок управления ошибочно увеличивает подачу топлива, считая, что дроссельная заслонка открыта больше, чем на самом деле.
Задержка отклика на педаль газа возникает из-за неверной передачи данных о положении заслонки. Водитель нажимает на педаль, а двигатель реагирует с опозданием или не реагирует вовсе.
Неустойчивые пуски двигателя в холодную и теплую погоду проявляются в виде длительного прокручивания стартера или необходимости повторного запуска. При этом запуск сопровождается неравномерной работой на первых секундах.
Если один или несколько признаков появились одновременно, рекомендуется проверить разъем датчика на наличие окислов и надломов проводки. При отсутствии видимых повреждений целесообразно провести диагностику мультиметром для оценки напряжения на выходных контактах при различных положениях дроссельной заслонки.
Расположение и доступ к датчику дроссельной заслонки на двигателе

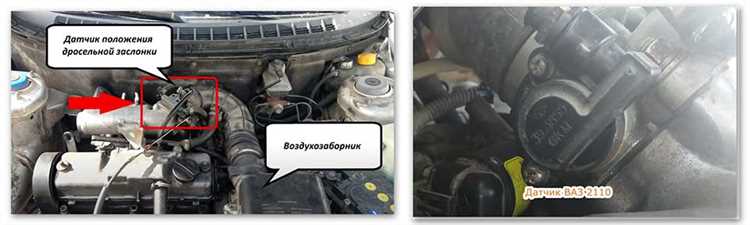

Датчик дроссельной заслонки на ВАЗ 2110 установлен на корпусе дроссельного узла, который крепится к впускному коллектору двигателя. Конкретно он расположен на боковой стороне дроссельного узла, напротив троса акселератора.

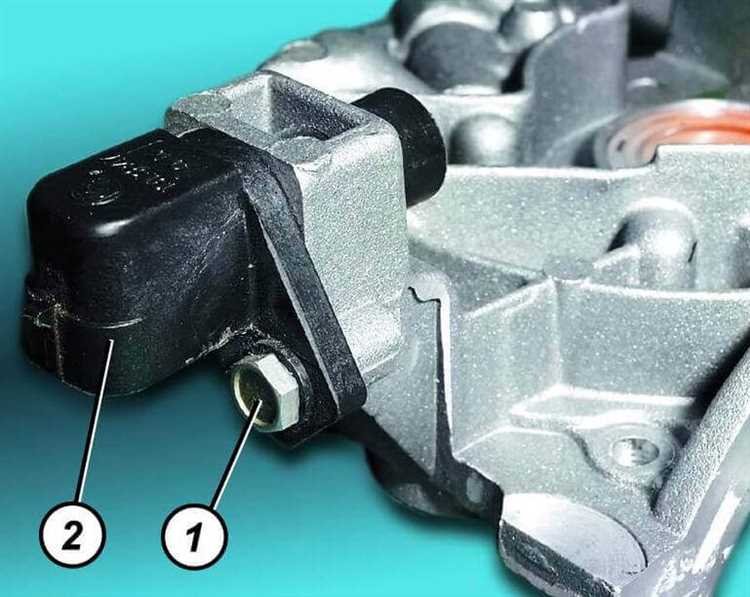

- На 8-клапанных двигателях (1.5 л, 8V) датчик фиксируется двумя винтами Torx к оси дроссельной заслонки. Он подключён трёхконтактным разъёмом.
- На 16-клапанных моторах (1.5 л, 16V) узел аналогичен, однако компоновка подкапотного пространства плотнее, доступ ограничен жгутами и патрубками.
Для доступа к датчику потребуется:
- Отключить минусовую клемму аккумулятора.
- Отсоединить разъём питания датчика, нажимая фиксатор на колодке.
- Освободить пространство, убрав мешающие патрубки системы вентиляции картера (при необходимости).
- Использовать ключ Torx T20 для выкручивания крепёжных винтов датчика.
При демонтаже рекомендуется не прилагать избыточное усилие, чтобы не повредить пластиковый корпус датчика или дроссельный узел.
Необходимые инструменты для проверки датчика дроссельной заслонки
Иголки или тонкие швейные булавки понадобятся для подключения к контактам разъёма без его разборки. Они облегчают измерения на установленных компонентах.
Набор отвёрток с плоским и крестовым жалом используется для демонтажа корпуса воздушного фильтра и отсоединения разъёма датчика.
Аэрозольный очиститель контактов пригодится для обработки разъёмов перед замерами, чтобы исключить погрешности из-за окислов.
Блок питания 12 Вольт с регулируемым выходом необязателен, но может быть полезен для имитации питания и проверки отклика датчика в стационарных условиях.
Проверка напряжения на разъёме датчика дроссельной заслонки
Для проверки напряжения на разъёме датчика дроссельной заслонки ВАЗ 2110 потребуется мультиметр и доступ к трёхконтактному разъёму датчика. Зажигание должно быть включено, двигатель не запускается.
- Отсоединить разъём от датчика, сохранив доступ к контактам жгута проводки.
- Установить мультиметр в режим измерения постоянного напряжения 20 В.
- Подключить чёрный щуп мультиметра к массе автомобиля.
- Красным щупом проверить напряжение на следующих контактах разъёма:
- Контакт 1 (питание +5 В). На нём должно быть стабилизированное напряжение 4,8–5,2 В от блока управления.
- Контакт 2 (сигнальный выход). При отключённом датчике напряжение может быть около 0 В или немного выше.
- Контакт 3 (масса). Между этим контактом и массой автомобиля должно быть не более 0,2 В.
- Если на контакте 1 отсутствует +5 В, проверить целостность провода от ЭБУ и наличие выходного напряжения на самом блоке.
- Если масса на контакте 3 не надёжна, проверить соединение на блоке цилиндров или кузове.

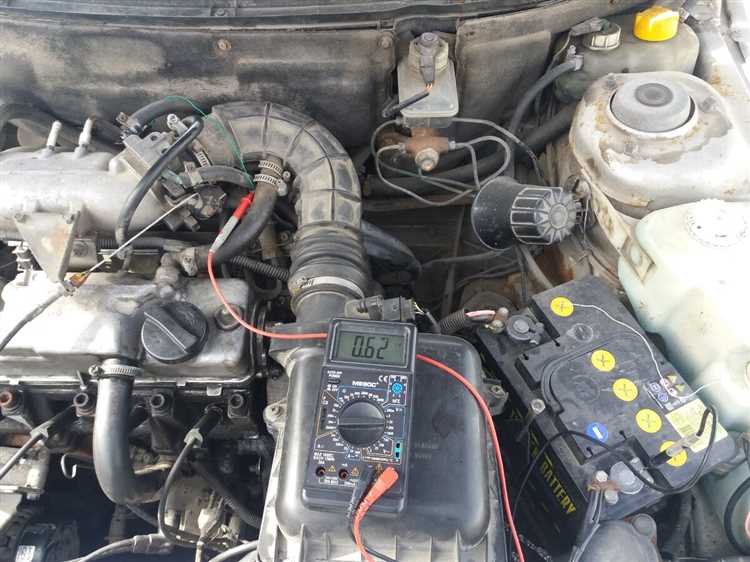

- После проверки на разъёме подключить датчик обратно и измерить напряжение на сигнальном проводе (контакт 2) при перемещении дроссельной заслонки:
- При полностью закрытой заслонке должно быть 0,4–0,7 В.
- При полностью открытой – 4,0–4,7 В.
Несоответствие напряжений указывает на неисправность проводки, блока управления или самого датчика дроссельной заслонки.
Измерение сопротивления потенциометра датчика дроссельной заслонки
Для проверки работоспособности датчика дроссельной заслонки ВАЗ 2110 важно точно измерить сопротивление потенциометра, который отвечает за передачу положения дросселя в ЭБУ. Для этого потребуется мультиметр, настроенный на измерение сопротивления (Омметр).
Процесс измерения включает в себя следующие шаги:
1. Отключите датчик от электроцепи автомобиля. Это важно для исключения влияния на показания других элементов системы.
- Пин 1 (питание) и Пин 3 (сигнал)
- Пин 1 (питание) и Пин 2 (земля)
3. При измерении сопротивления между Пином 1 и Пином 3, ручка дроссельной заслонки должна быть в разных положениях, чтобы проверить изменение сопротивления в зависимости от угла открытия заслонки.
4. Ожидаемые значения сопротивления для корректно работающего датчика:
- При закрытой заслонке сопротивление между Пином 1 и Пином 3 – около 0 Ом.
- При полностью открытой заслонке сопротивление между Пином 1 и Пином 3 – около 5 кОм.
5. Если показания сопротивления не соответствуют этим значениям или изменяются нестабильно, это может свидетельствовать о неисправности потенциометра. В таком случае, требуется его замена или чистка.
6. При замере сопротивления на Пинах 1 и 2 должно быть постоянное значение, близкое к номинальному для данной модели датчика.
Точное измерение сопротивления потенциометра позволяет выявить проблемы в работе датчика дроссельной заслонки и предотвратить ошибочные сигналы в ЭБУ, что влияет на стабильность работы двигателя.
Замена неисправного датчика дроссельной заслонки на новый
Если датчик дроссельной заслонки ВАЗ 2110 неисправен, его необходимо заменить, чтобы восстановить корректную работу системы впуска и обеспечить нормальное функционирование двигателя. Замену можно выполнить самостоятельно при наличии базовых знаний и инструментов.
Для начала нужно открутить защитную пластиковую крышку на корпусе дроссельной заслонки. Это сделается с помощью отвертки. После этого снимаем разъем датчика с дроссельной заслонки. Он удерживается защелкой, так что нужно аккуратно поддеть и отсоединить его.
После снятия разъема необходимо открутить крепежные болты датчика. В зависимости от модели, болты могут быть как Torx, так и обычными шестигранными. Подготовьте подходящий ключ. Обычно на датчике дроссельной заслонки находятся два болта. После их откручивания аккуратно снимите датчик.

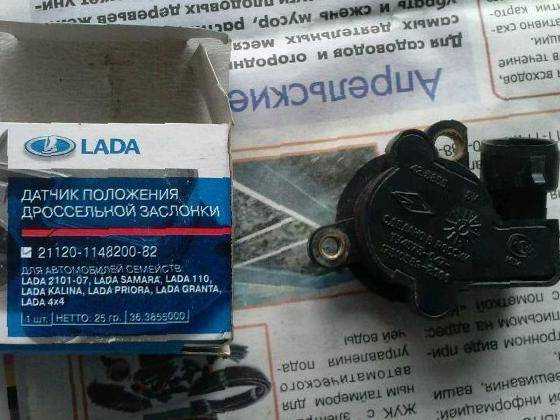

Перед установкой нового датчика важно убедиться, что он полностью совместим с моделью вашего автомобиля. ВАЗ 2110 требует точного соответствия характеристик, иначе могут возникнуть проблемы с корректной работой системы. Убедитесь, что новый датчик имеет те же параметры и маркировку, что и старый.
Установка нового датчика дроссельной заслонки производится в обратной последовательности. Аккуратно установите новый датчик на место, закрутите болты крепления, и подключите разъем. Убедитесь, что разъем надежно зафиксирован, чтобы избежать плохого контакта.
После установки датчика рекомендуется выполнить проверку его работы. Для этого можно подключить автомобиль к диагностическому прибору или воспользоваться бортовым компьютером для проверки показаний датчика. Если все параметры в норме, можно считать замену завершенной.
Замену датчика дроссельной заслонки лучше проводить в условиях, когда автомобиль находится на ровной поверхности, что облегчит работу и обеспечит безопасность. Кроме того, соблюдение чистоты в процессе работы предотвратит попадание грязи и пыли в систему впуска.
Вопрос-ответ:
Как проверить датчик дроссельной заслонки на ВАЗ 2110?
Для проверки датчика дроссельной заслонки на ВАЗ 2110 необходимо использовать мультиметр. Сначала отсоедините разъем от датчика, затем измерьте сопротивление между его контактами при различных положениях дроссельной заслонки. При полном открытии заслонки сопротивление должно быть минимальным, а при закрытии – максимальным. Если сопротивление не изменяется или меняется неправильно, датчик подлежит замене.
Что делать, если датчик дроссельной заслонки на ВАЗ 2110 не работает?
Если датчик дроссельной заслонки не работает, первым шагом является проверка проводки и разъема на наличие повреждений или коррозии. После этого нужно проверить его сопротивление с помощью мультиметра, как описано в предыдущем ответе. Если результаты теста показывают неисправность, датчик следует заменить. Важно также проверить работу ЭБУ и системы питания.
Как часто нужно проверять датчик дроссельной заслонки на ВАЗ 2110?
Датчик дроссельной заслонки рекомендуется проверять примерно раз в год или при возникновении проблем с двигателем, таких как нестабильные обороты, повышение расхода топлива или ошибки на панели. Если автомобиль начинает плохо запускаться или обороты холостого хода становятся нестабильными, стоит сразу же проверить датчик.
Какие признаки указывают на неисправность датчика дроссельной заслонки на ВАЗ 2110?
Неисправность датчика дроссельной заслонки можно заподозрить по следующим признакам: нестабильная работа двигателя на холостом ходу, резкое увеличение расхода топлива, ошибки, появляющиеся на панели, либо неправильная реакция двигателя на нажатие на педаль акселератора. Также может быть заметна задержка при увеличении оборотов двигателя.
Можно ли заменить датчик дроссельной заслонки ВАЗ 2110 своими руками?
Да, заменить датчик дроссельной заслонки на ВАЗ 2110 можно самостоятельно. Для этого нужно аккуратно отсоединить старый датчик, не повредив проводку, и установить новый. Главное — правильно подключить контакты и установить датчик в исходное положение. После замены обязательно нужно сбросить ошибки на ЭБУ, чтобы убедиться в правильной работе системы.
Как проверить датчик дроссельной заслонки ВАЗ 2110 на работоспособность?
Для проверки датчика дроссельной заслонки ВАЗ 2110 можно воспользоваться мультиметром. Сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем отсоедините проводку от датчика и проверьте сопротивление между его контактами. При плавном открытии заслонки сопротивление должно изменяться. Если оно не меняется, датчик неисправен и требует замены. Также стоит обратить внимание на возможные загрязнения или механические повреждения самого датчика, которые могут влиять на его работу.
Что делать, если датчик дроссельной заслонки ВАЗ 2110 не работает правильно?
Если датчик дроссельной заслонки ВАЗ 2110 не работает должным образом, первым шагом будет его диагностика. Проверьте проводку на наличие повреждений, коррозии или обрывов. Далее можно использовать диагностический сканер для считывания кодов ошибок ЭБУ, если они есть. Иногда причиной неисправности может быть загрязнение датчика или неисправность в проводке. В случае серьезных поломок, таких как выход из строя сенсора, потребуется заменить сам датчик. Также стоит проверить состояние самой дроссельной заслонки, так как неправильная работа этого механизма может также вызвать сбои в работе датчика.
