Датчик коленвала ВАЗ 2110 – ключевая деталь системы управления двигателем, от которой зависит корректная работа двигателя. При неисправности датчика могут возникнуть проблемы с запуском, потеря мощности, нестабильная работа на холостых оборотах или даже полная остановка мотора. Важно уметь правильно диагностировать его состояние, чтобы избежать ненужных затрат на замену исправных компонентов.
Следующий этап – визуальная проверка датчика. Осмотрите его на наличие трещин, загрязнений и следов перегрева. Неисправности могут быть вызваны попаданием грязи на рабочую поверхность или повреждением элемента, что приводит к некорректной работе. Также стоит проверить крепление датчика, чтобы убедиться, что он не имеет люфта, что также может нарушать точность считывания данных с коленчатого вала.
Также стоит проверить сопротивление датчика с помощью омметра. Для датчика коленвала на ВАЗ 2110 номинальное сопротивление обычно составляет около 1 кОм. Если измеренные значения отклоняются от нормы, это указывает на внутренние повреждения или износ элемента. Для окончательной диагностики рекомендуется сравнить результаты с техническими характеристиками в сервисной документации.
Соблюдение этих простых рекомендаций позволит не только точно диагностировать датчик, но и выявить скрытые неисправности в системе управления двигателем ВАЗ 2110, что поможет избежать дорогостоящего ремонта.
Подготовка автомобиля для проверки датчика коленвала
Для правильной диагностики датчика коленвала на ВАЗ 2110 необходимо подготовить автомобиль. Начните с отключения аккумулятора, чтобы избежать короткого замыкания и повреждения электронных компонентов. Это также повысит безопасность работы с электрооборудованием.
Перед проверкой убедитесь, что двигатель остыл, так как работа с горячими компонентами может привести к травмам и несчастным случаям. Поднимите переднюю часть автомобиля с помощью домкрата и установите его на подпорки для обеспечения доступа к датчику коленвала, который расположен в области распределительного вала или маховика.
Для диагностики датчика понадобится мультиметр. Подготовьте его заранее, установив в режим измерения сопротивления или напряжения, в зависимости от метода проверки. Также полезно иметь под рукой руководство по эксплуатации автомобиля для точной локализации датчика.
Проверьте состояние проводки, которая идет к датчику коленвала. Осмотрите ее на наличие повреждений, изломов или коррозии. Особенно внимательно обратите внимание на разъемы – они должны быть чистыми и не иметь следов окисления.
Проверьте состояние креплений датчика. Важно, чтобы датчик был надежно зафиксирован и не смещался, иначе измерения могут быть неточными. Для этого можно использовать отвертку и ключ для подтяжки крепежных элементов.
После этого можно переходить непосредственно к тестированию самого датчика, соблюдая все меры предосторожности.
Проверка питания датчика с помощью мультиметра
1. Подготовьте мультиметр и установите его в режим измерения постоянного напряжения (DC). Выберите диапазон, который охватывает ожидаемое напряжение (например, 20 В для диапазона до 20 В).
2. Отключите зажигание, а затем подключите мультиметр к контактам датчика коленвала. Один щуп мультиметра подсоедините к плюсовому контакту, а второй – к минусовому (масса). Важно, чтобы контакт был надежным, для этого используйте игольчатые щупы.
3. Включите зажигание, но не запускайте двигатель. На мультиметре должно отобразиться напряжение, соответствующее рабочему режиму датчика. Для большинства датчиков коленвала на ВАЗ 2110 это 5 В или 12 В. Если напряжение отличается, значит, проблема может быть в проводке или в блоке управления двигателем (ЭБУ).
5. После проверки питания, выключите зажигание и проверьте соединения еще раз. Если напряжение остается нестабильным, рекомендуется заменить датчик или обратиться к специалисту для более детальной диагностики.
Использование осциллографа для диагностики сигнала датчика
Для начала подключите осциллограф к выходу датчика коленвала. Обычно это сигнал, который поступает на ЭБУ автомобиля. Важно правильно настроить осциллограф: установите горизонтальное деление так, чтобы период сигнала был четко виден, а вертикальное – чтобы амплитуда сигнала не выходила за пределы шкалы. Чаще всего сигнал датчика коленвала представляет собой импульсный сигнал с четко выраженными пиками, соответствующими моментам срабатывания датчика.
Для проверки исправности датчика необходимо наблюдать за формой сигнала. Если сигнал правильный, осциллограф покажет периодичные импульсы одинаковой амплитуды. Если форма сигнала нарушена или отсутствует, это может указывать на неисправность датчика или его проводки. В случае появления помех в сигнале возможно наличие внешних источников интерференции или проблемы с заземлением.
Кроме того, важно учитывать частоту импульсов. Для стандартного датчика коленвала на ВАЗ 2110 она составляет около 1 кГц при холостых оборотах двигателя. При увеличении оборотов частота импульсов будет расти пропорционально. Нарушение этой закономерности может свидетельствовать о проблемах с датчиком или его подключением.
Еще одним важным параметром для диагностики является амплитуда сигнала. Она должна оставаться стабильной в пределах определённых значений, например, от 5 до 12 В. Резкие отклонения от нормы могут указывать на неисправность датчика или повреждения в его цепи.
После того как вы получите сигнал на экране осциллографа, внимательно проанализируйте его. Если наблюдаются искажения, пропуски или непрерывные импульсы, возможно, датчик коленвала нужно заменить. В случае отсутствия сигнала на экране – проверьте целостность проводки и подключения.
Проверка сопротивления датчика коленвала
Для проверки датчика коленвала на ВАЗ 2110 с помощью измерения сопротивления необходимо использовать мультиметр, настроенный на режим измерения сопротивления (Ом). Перед началом проверки важно убедиться, что датчик отключен от электросети автомобиля. Это поможет избежать повреждения мультиметра или других компонентов системы.
Датчик коленвала на ВАЗ 2110 представляет собой индуктивный датчик с изменяющимся сопротивлением в зависимости от положения зуба шкива. Нормальное сопротивление датчика коленвала должно находиться в пределах от 500 до 1000 Ом при комнатной температуре. Эти значения могут варьироваться в зависимости от состояния датчика и его типа.
Важно помнить, что при измерении сопротивления датчика коленвала в разогретом состоянии его значение может быть немного ниже, чем при холодном. Если сопротивление слишком высоко или вовсе отсутствует, это может указывать на обрыв катушки датчика или его поломку.
Также стоит учесть, что сопротивление датчика не всегда может быть единственным показателем его исправности. В некоторых случаях, например, при наличии коррозии или загрязнения на контактах, измерение сопротивления может не дать точных результатов. Поэтому после проверки сопротивления следует также провести визуальный осмотр датчика.
Диагностика проводки и разъёмов датчика
При проверке датчика коленвала на ВАЗ 2110 важно не только оценить его состояние, но и тщательно осмотреть проводку и разъёмы, так как именно они часто становятся причиной сбоев в работе системы. Для диагностики нужно следовать нескольким ключевым шагам.
1. Осмотр проводки
Проводка, подключенная к датчику коленвала, должна быть в хорошем состоянии, без повреждений изоляции и механических повреждений. Обычные проблемы включают перегибы проводов, трещины и потерю изоляции, что может привести к коротким замыканиям или пропаданию сигнала. Внимательно осмотрите кабель на всем его протяжении, начиная от датчика до разъёма ЭБУ. Также проверьте места, где проводка может тереться о металлические элементы автомобиля, создавая риск повреждения.
2. Проверка разъёмов
Разъём датчика должен быть чистым, без окисления и загрязнений. Окисление контактов часто приводит к плохому соединению, что влияет на работу датчика. Для проверки используйте контактную очистку, чтобы устранить налет с контактов. Если есть видимые повреждения разъёма, его следует заменить, поскольку это может привести к постоянным перебоям в передаче сигнала.
3. Проверка целостности соединений
Используйте мультиметр для проверки сопротивления между проводами на разъеме. Нормальное сопротивление должно быть минимальным (близким к нулю) для исправных контактов. Если показания мультиметра показывают значительное сопротивление, это указывает на плохой контакт в разъеме или проводке. Также проверяйте, чтобы разъём плотно соединялся с соответствующими контактами.
4. Диагностика проводки с помощью тестера
Для точной диагностики повреждений проводки можно использовать тестер с функцией прозвонки. Прозвоните каждый провод от датчика до ЭБУ, чтобы убедиться, что нет обрывов или коротких замыканий. В случае выявления повреждения проводки, замените поврежденный участок или провод, чтобы избежать проблем с сигналом датчика.
5. Проверка заземления
Обратите внимание на состояние заземляющих проводников. Плохое заземление может нарушать работу датчика коленвала, создавая нестабильный сигнал или полностью его блокируя. Убедитесь, что все заземляющие соединения чистые и надежно закреплены.
Тщательная диагностика проводки и разъёмов датчика коленвала позволит точно определить причину возможных неисправностей и избежать ненужных замен деталей, сэкономив время и деньги на ремонте автомобиля.
Замер напряжения на выходе датчика в процессе работы двигателя
Для проверки датчика коленвала на ВАЗ 2110 важно замерить напряжение, которое он выдает в процессе работы двигателя. Это поможет определить, правильно ли работает сенсор и нет ли в нем неисправностей.
Датчик коленвала на ВАЗ 2110 представляет собой магнитный сенсор, который генерирует импульсы напряжения в зависимости от положения маховика. Напряжение на его выходе изменяется от низкого уровня (около 0 В) до высокого (обычно 5 В) в зависимости от положения зуба маховика перед датчиком.
При нормальной работе двигателя напряжение на выходе датчика будет изменяться с частотой, пропорциональной оборотам коленвала. Например, при повышении оборотов двигателя частота импульсов увеличится, что приведет к более частым изменениям напряжения. Если при этом мультиметр фиксирует стабильно низкие значения напряжения (например, 0 В), это может свидетельствовать о неисправности датчика или проблемах с проводкой.
Если напряжение остается высоким или низким в любом диапазоне оборотов двигателя, это также указывает на неисправность. В таком случае рекомендуется проверить проводку, а также сам датчик на наличие повреждений или загрязнений.
В случае, если при измерении напряжения импульсы отсутствуют вообще или происходят лишь в определенном диапазоне оборотов, это может указывать на частичное нарушение работоспособности датчика. Необходимо провести дополнительные тесты, чтобы убедиться в его исправности или заменить датчик, если потребуется.
Методы устранения ошибок в работе датчика коленвала
Ошибки в работе датчика коленвала могут привести к нестабильной работе двигателя, потерям мощности и невозможности заводить автомобиль. Для устранения проблем необходимо точно определить причину неисправности. Рассмотрим ключевые методы диагностики и устранения ошибок.
Основные причины неисправностей:
- Механическое повреждение датчика или его проводки.
- Коррозия контактов или окисление соединений.
- Неисправности в ЭБУ, приводящие к ошибкам при обработке сигнала.
- Нарушение работы магнитной системы датчика.
Ниже перечислены методы устранения этих проблем:
- Проверка проводки и контактов
- Проверьте целостность проводки, соединений и разъемов. Обратите внимание на возможные перетирания проводов или следы перегрева.
- Очистите контакты от окислов и загрязнений, используя специальное средство для контактов.
- Проверьте сопротивление цепи с помощью мультиметра. При отклонениях от нормы – замените поврежденные участки проводки.
- Проверка состояния датчика
- Проверьте датчик на наличие видимых повреждений: трещины, сколы или загрязнения.
- Используйте мультиметр для измерения сопротивления. Сопротивление датчика должно соответствовать значениям, указанным в технической документации автомобиля.
- Если датчик поврежден, его необходимо заменить.
- Проверка магнитной системы датчика
- Проверьте чистоту рабочей поверхности датчика. На магните не должно быть следов металлических частиц или грязи.
- Если магнит изношен или сильно загрязнен, его нужно заменить или очистить.
- Диагностика с использованием сканера
- Подключите автомобиль к диагностическому сканеру для считывания кодов ошибок ЭБУ.
- Ошибки, связанные с датчиком коленвала, обычно имеют коды P0335, P0336, P0337. При их появлении проводите проверку всех вышеупомянутых элементов системы.
- Проверка ЭБУ
- Ошибки в ЭБУ могут возникать из-за сбоев в программном обеспечении или неисправностей в самом блоке.
- При подозрении на неисправность ЭБУ, проведите перепрошивку или замену блока управления.
После выполнения этих шагов проведите повторную диагностику. Если ошибка сохраняется, может потребоваться более глубокая проверка системы зажигания и других компонентов, связанных с работой датчика коленвала.
Как правильно заменить датчик коленвала при его неисправности
- Подготовка автомобиля
- Отключите аккумулятор, чтобы избежать случайных коротких замыканий или электрических повреждений.
- Поднимите переднюю часть автомобиля с помощью домкрата и установите подставки для безопасности.
- Откройте капот и убедитесь, что у вас есть доступ к датчику коленвала.

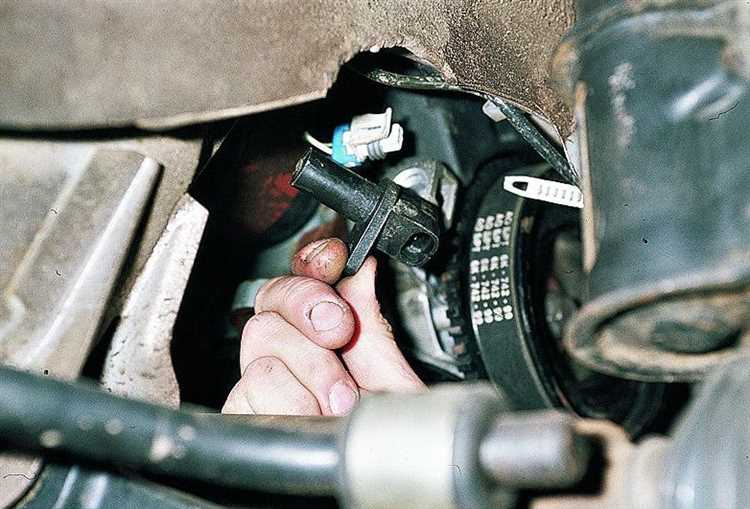

- Локализация датчика коленвала
- Датчик расположен на блоке двигателя рядом с маховиком. Он фиксируется с помощью болта или крепежа.
- В зависимости от модели ВАЗ 2110, датчик может быть установлен в области переднего или заднего края двигателя.

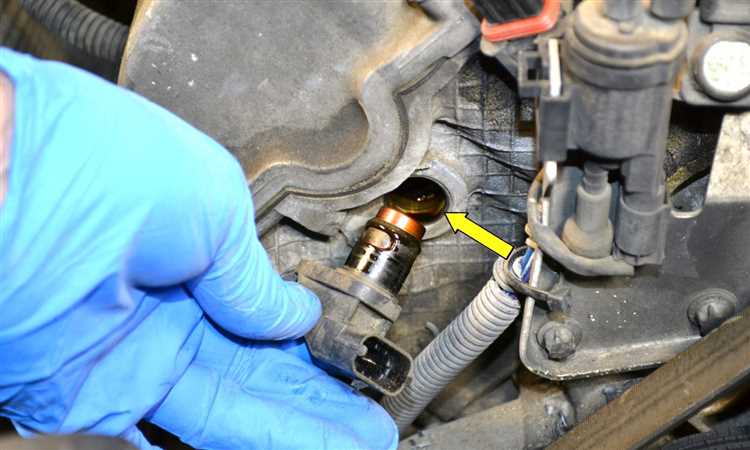

- Удаление старого датчика
- Отсоедините электрический разъем датчика. Для этого аккуратно отожмите фиксатор и извлеките разъем.
- Используйте ключ или отвертку для откручивания болта или гайки, крепящей датчик к корпусу двигателя.
- После того как крепеж ослаблен, аккуратно извлеките датчик из посадочного места. Обратите внимание на возможные загрязнения или повреждения.
- Установка нового датчика
- Убедитесь, что новый датчик совместим с моделью ВАЗ 2110. Проверьте его маркировку и внешний вид.
- Аккуратно вставьте новый датчик в посадочное место. Он должен сидеть плотно, без перекосов.
- Закрепите датчик с помощью болта или гайки. Не затягивайте слишком сильно, чтобы не повредить резьбу.
- Подключите электрический разъем, убедившись, что он надежно зафиксирован.
- Проверка работы датчика
- После установки подключите аккумулятор и заведите двигатель.
- Проверьте работу двигателя: он должен работать стабильно, без пропусков зажигания и посторонних звуков.
- Если все в порядке, убедитесь, что на приборной панели не загорелся индикатор неисправности двигателя (check engine).
- Завершающие действия
- Закройте капот и убедитесь, что нет утечек жидкости или проводки, которая могла бы быть повреждена в процессе работы.
- Опустите автомобиль с подставок и уберите инструменты.
Заменив датчик коленвала, вы восстановите стабильную работу двигателя. Это улучшит его работу, предотвратит неисправности и повысит безопасность эксплуатации автомобиля.
Вопрос-ответ:
Как можно проверить датчик коленвала на ВАЗ 2110 без использования специального оборудования?
Для проверки датчика коленвала на ВАЗ 2110 без специального оборудования можно использовать мультиметр. Нужно отключить датчик от проводки, затем проверить сопротивление между контактами. Если мультиметр показывает стабильное значение, датчик, скорее всего, исправен. Если же значения сопротивления нет или оно меняется, это может свидетельствовать о неисправности датчика.
Как часто нужно проверять датчик коленвала на ВАЗ 2110?
Обычно датчик коленвала на ВАЗ 2110 не требует частой проверки, так как он работает стабильно при нормальных условиях эксплуатации. Однако, если заметны проблемы с запуском двигателя, нестабильная работа двигателя или сбои в системе зажигания, стоит проверить датчик. В таких случаях это поможет выявить возможные неисправности.
Что делать, если при проверке датчика коленвала мультиметр не показывает никаких показаний?
Если мультиметр не показывает никаких показаний, вероятно, датчик вышел из строя или повреждены его контакты. В этом случае стоит проверить провода, соединяющие датчик с системой, а также осмотреть сам датчик на наличие механических повреждений. Если проводка в порядке, а датчик всё равно не работает, его следует заменить.
Как проверить датчик коленвала на ВАЗ 2110 при помощи осциллографа?
Для проверки датчика коленвала с использованием осциллографа необходимо подключить прибор к выходу датчика. При включении зажигания осциллограф должен зафиксировать импульс, который создается датчиком. Если импульсы отсутствуют или они неправильной формы, значит, датчик неисправен. Этот способ позволяет более точно диагностировать проблемы с датчиком коленвала.
Как понять, что датчик коленвала на ВАЗ 2110 требует замены?
Если двигатель не заводится или работает неустойчиво, а также если компьютерная диагностика показывает ошибку, связанную с датчиком коленвала, это может быть признаком его неисправности. Также стоит обратить внимание на пропуски зажигания или на трудности при запуске двигателя в холодное время года. Если проверка мультиметром или осциллографом подтверждает отсутствие сигнала от датчика, то его следует заменить.
