Некорректные показания спидометра, резкие скачки стрелки или отсутствие реакции на движение – прямые признаки возможной неисправности датчика скорости (ДС). На ВАЗ 2110 этот элемент установлен на коробке передач, ближе к задней части двигателя. Он передаёт импульсы на электронный блок управления (ЭБУ), а также на спидометр, влияя не только на показания скорости, но и на работу холостого хода и расход топлива.

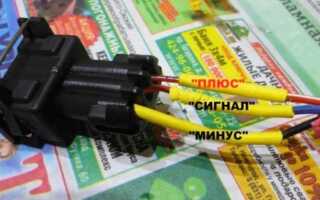

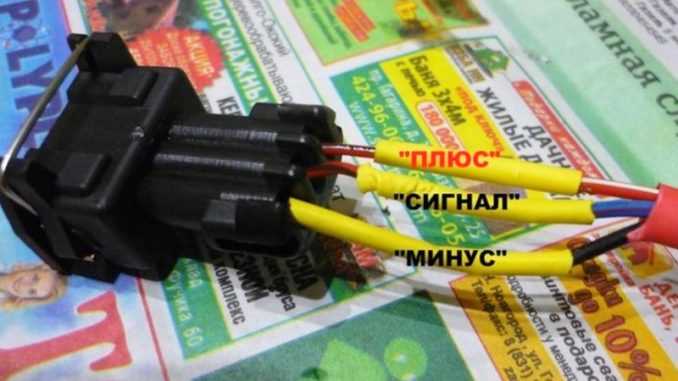

Перед демонтажем и заменой датчика целесообразно провести его проверку. Для этого понадобится мультиметр с режимом измерения частоты или импульсов, а также доступ к разъёму датчика. На ВАЗ 2110 с инжекторным двигателем трёхконтактный разъём содержит питание (12 В), массу и сигнальный провод. Проверку лучше проводить на включённом зажигании, без запуска двигателя.
Алгоритм проверки: подать контактную группу, измерить напряжение на клеммах питания и массы – должно быть около 12 В. Далее вращать колеса (или привод коробки) вручную и фиксировать изменение сигнала на сигнальном проводе – при исправном датчике мультиметр покажет переменные импульсы или частоту, возрастающую с увеличением скорости вращения. Если сигнала нет – вероятна неисправность самого датчика либо повреждение проводки.
Признаки неисправности датчика скорости на ВАЗ 2110
Неисправный датчик скорости (ДС) на ВАЗ 2110 может вызывать конкретные сбои в работе автомобиля. Игнорирование этих признаков приводит к нестабильной работе двигателя и повышенному расходу топлива.
- Отсутствие показаний спидометра. Если стрелка не двигается при движении, с большой вероятностью проблема в ДС или его проводке.
- Плавающие обороты холостого хода. Блок управления двигателем получает искажённые данные, что вызывает нестабильность на холостом.
- Задержки при переключении передач на автомобилях с МКПП. Особенно заметно при снижении скорости – обороты падают неадекватно быстро.
- Неадекватная реакция на педаль газа. Автомобиль теряет плавность при разгоне, возможны рывки.
- Частые включения вентилятора охлаждения при низкой скорости. ЭБУ воспринимает автомобиль как неподвижный и запускает обдув в аварийном режиме.
- Появление ошибки на панели приборов (лампа «Check Engine»). При подключении диагностического оборудования фиксируется код ошибки, связанный с цепью датчика скорости (например, P0500).
При появлении одного или нескольких указанных симптомов необходимо проверить контактную группу, целостность провода от датчика до ЭБУ и сам датчик. Проверку лучше начать с визуального осмотра и замера сопротивления или напряжения сигнала мультиметром на работающем двигателе и вращающемся колесе.
Где находится датчик скорости на ВАЗ 2110

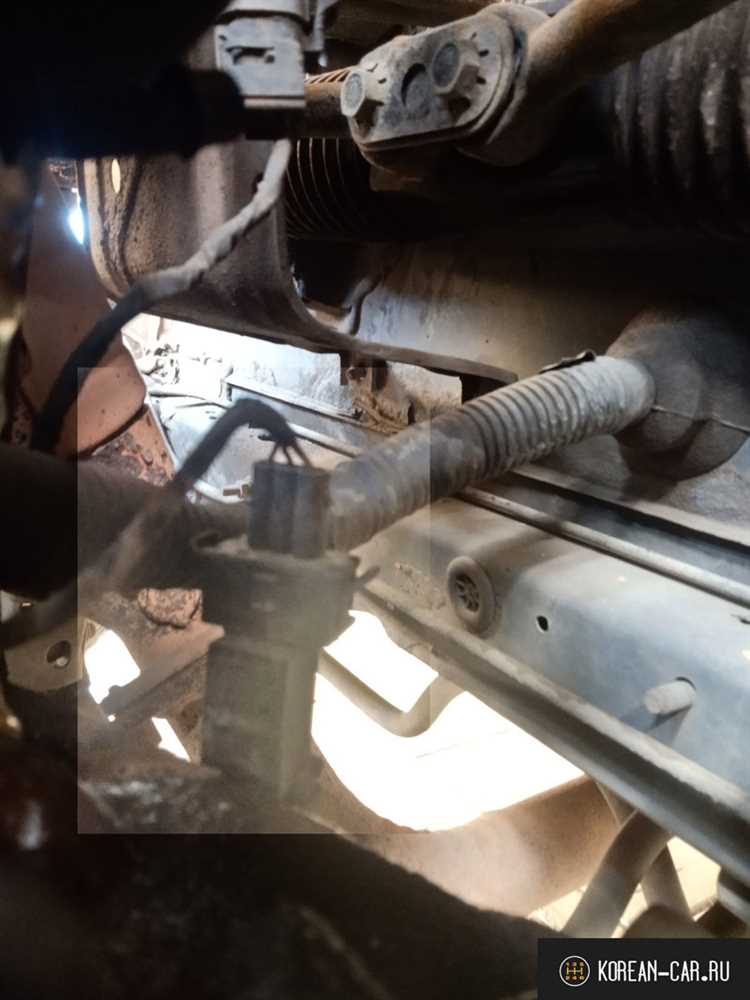

Датчик скорости на ВАЗ 2110 установлен на коробке передач, в районе привода спидометра. Точная точка расположения – задняя часть КПП, ближе к правому внутреннему ШРУСу. Он ввинчен вертикально в корпус коробки и удерживается пластиковым фиксатором с защелкой или металлическим болтом, в зависимости от года выпуска и модификации автомобиля.
Для доступа к датчику потребуется снять воздушный фильтр и патрубки, чтобы освободить рабочее пространство. Визуально он представляет собой цилиндрический пластиковый корпус с разъёмом на три контакта. При необходимости замены или проверки отключение питания выполняется снятием разъема без усилий – достаточно нажать на фиксатор и аккуратно потянуть вверх.
Важно: при работе двигатель должен быть заглушен, а аккумулятор – отключён. Перед демонтажем убедитесь в отсутствии следов масла вокруг датчика, так как возможна утечка через уплотнительное кольцо. После извлечения рекомендуется сразу закрыть отверстие, чтобы предотвратить попадание грязи в КПП.
Необходимые инструменты для проверки датчика скорости
Для точной и безопасной проверки датчика скорости на ВАЗ 2110 потребуется следующий набор инструментов и оборудования:
- Мультиметр – обязателен для измерения напряжения и сопротивления. Предпочтительно с функцией прозвонки цепей и измерения импульсных сигналов.
- Тонкая отвертка или Torx T20 – используется для демонтажа креплений датчика и разъема без повреждения пластиковых элементов.
- Ключ на 10 – стандартный гаечный ключ или головка с трещоткой, подходит для откручивания крепежных болтов датчика.
- Переходник OBD-II с функцией диагностики скорости – при наличии, позволяет сравнить данные с ЭБУ в реальном времени, что облегчает выявление неисправностей.
- Провод с крокодилами – нужен для подключения мультиметра к разъему датчика в условиях ограниченного доступа.
- Очиститель контактов – используется для удаления окислов и загрязнений с разъема, чтобы исключить ложные признаки неисправности.
- Фонарь – помогает работать в труднодоступных местах, особенно при осмотре проводки под капотом или снизу автомобиля.
Перед началом работы рекомендуется обесточить автомобиль, сняв клемму с аккумулятора, чтобы исключить короткое замыкание при проверке контактов.
Пошаговая инструкция по снятию датчика скорости
1. Отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание при работе с электросистемой.
2. Найдите датчик скорости – он расположен на корпусе коробки передач, ближе к задней части двигателя, справа по ходу движения автомобиля.
3. Подготовьте ключ на 10, крестовую отвертку и перчатки. Убедитесь, что двигатель остыл, чтобы избежать ожогов при случайном контакте с горячими элементами.
4. Отсоедините электрический разъем от датчика, нажав фиксатор и аккуратно потянув его на себя. Не тяните за провода, чтобы не повредить контактные дорожки.
5. Открутите крепежную гайку датчика скорости. В зависимости от модификации ВАЗ 2110 это может быть пластиковая гайка или металлический болт.
6. Аккуратно извлеките датчик из посадочного отверстия, слегка покачивая из стороны в сторону. При залипании не применяйте чрезмерную силу – возможно, потребуется обработать основание WD-40 и подождать 5–10 минут.
7. Осмотрите уплотнительное кольцо. При наличии трещин или деформации обязательно замените его новым перед установкой.
8. Очистите посадочное место от грязи и масла, чтобы исключить нарушение герметичности при последующей установке датчика.
Проверка датчика скорости с помощью мультиметра
Отключите разъём от датчика скорости, расположенного на коробке передач. Убедитесь, что зажигание выключено. Установите мультиметр в режим измерения сопротивления (200 Ом).
Подключите щупы мультиметра к контактам самого датчика. Исправный датчик должен показывать сопротивление в пределах 1,5–2,5 кОм. Если значение выходит за эти пределы или отсутствует вовсе (обрыв цепи), датчик неисправен и подлежит замене.
Для проверки сигнального выхода переключите мультиметр в режим вольтметра (20 В постоянного тока). Подключите разъём обратно и включите зажигание. Один щуп подключите к сигнальному проводу (средний контакт), второй – на массу. Медленно прокрутите колесо или вал коробки. Напряжение должно периодически изменяться в пределах от 0,5 до 1,5 В. Отсутствие импульсов свидетельствует о неисправности датчика или проводки.
Проверьте также наличие питания: между плюсовым и минусовым проводами разъёма при включенном зажигании должно быть около 12 В. При отсутствии напряжения – проверяйте предохранители, цепь питания и массу.
Проверка работы датчика скорости на автомобиле без демонтажа
Для проверки работы датчика скорости на ВАЗ 2110 без его снятия, можно использовать мультиметр и несколько простых методов диагностики. Основной принцип заключается в оценке выхода сигнала датчика, который изменяется в зависимости от скорости вращения колес.
1. Подготовьте автомобиль. Для проведения диагностики включите зажигание, но не запускайте двигатель. Убедитесь, что все электрические соединения в порядке, особенно кабели, идущие к датчику скорости.
2. Подключение мультиметра. Настройте мультиметр на измерение переменного напряжения (AC), так как датчик скорости на ВАЗ 2110 обычно генерирует сигнал переменного тока. Один щуп мультиметра подключите к контакту датчика, а второй – к «массе» автомобиля.
3. Поверка сигнала при вращении колес. Попросите помощника или аккуратно прокачайте автомобиль, чтобы колеса начали вращаться. Во время вращения колес на экране мультиметра должно наблюдаться изменение показаний напряжения – сигнал будет пульсировать, что указывает на исправность датчика.
4. Оценка частоты сигнала. Напряжение сигнала зависит от скорости вращения колес. Для более точной диагностики можно подсчитать частоту импульсов сигнала мультиметром, чтобы удостовериться, что она пропорциональна скорости вращения колес.
5. Проверка при подключении к панели приборов. Если мультиметр показывает нестабильные или нулевые значения, а визуально не удается обнаружить повреждений проводки, возможно, неисправен сам датчик или его соединения. В таком случае, рекомендуется проверить работу датчика с помощью диагностического сканера, подключив его к OBD-II порту автомобиля.
Этот метод позволяет выявить возможные проблемы с датчиком скорости без необходимости его демонтажа. Однако, если все проверки не дали результатов, вероятно, потребуется снятие датчика для более детального осмотра или замены.
Как отличить исправный датчик от неисправного по внешнему виду
Для проверки датчика скорости на ВАЗ 2110 важно уделить внимание его внешнему состоянию. Исправный датчик обычно имеет чистую поверхность, без видимых повреждений или следов коррозии. Внимание следует обратить на корпус датчика, который не должен иметь трещин или вмятин, так как механические повреждения могут повлиять на его работу.
Особое внимание стоит уделить разъему датчика. Если контакты окислены или присутствуют следы износа, это может свидетельствовать о плохом соединении, что в свою очередь приведет к неисправности. Также стоит проверить наличие грязи или масла на корпусе и разъеме – эти загрязнения могут мешать нормальной работе датчика.
Если датчик выглядит поврежденным или деформированным, его работа может быть нарушена, и стоит задуматься о замене. При этом даже небольшие изменения в его внешнем виде могут указывать на проблемы с внутренними компонентами, такими как обмотка или магнит.
Кроме того, проверка на наличие следов нагрева – важный момент. Если на корпусе датчика имеются признаки перегрева (потемнение или измененная структура материала), это указывает на возможные проблемы с проводкой или самим датчиком. Исправный датчик будет иметь равномерную окраску и отсутствие следов термического воздействия.
Что делать при выявлении неисправного датчика скорости
При обнаружении неисправности датчика скорости на ВАЗ 2110 необходимо пройти несколько этапов диагностики и принятия мер для восстановления работоспособности устройства. В первую очередь, следует проверить соединение проводки и контакты на наличие окислов и повреждений. Если проблема заключается в плохом контакте, достаточно очистить или заизолировать соединения.
Если контактная группа исправна, следующим шагом будет проверка самого датчика. Для этого используйте мультиметр, настроенный на измерение сопротивления. Нормальные значения для исправного датчика колеблются в пределах от 1 до 3 кОм. Если сопротивление выходит за эти рамки, датчик, скорее всего, неисправен и нуждается в замене.
Если замена датчика не устраняет проблему, необходимо проверить исправность проводки, ведущей к датчику. Обрыв провода или короткое замыкание могут привести к сбоям в работе датчика. Для выявления обрывов или повреждений используйте мультиметр в режиме проверки проводимости.
Иногда неисправность может быть связана с сбоем в системе ЭБУ. В таком случае потребуется диагностика с использованием специализированного оборудования. Если ЭБУ не получает правильный сигнал от датчика, возможно, потребуется его перепрограммирование или замена.
При обнаружении проблем с датчиком скорости на ВАЗ 2110 важно помнить, что его неправильная работа может привести к неисправности других систем автомобиля, таких как трансмиссия, тормоза и системы контроля стабильности. Поэтому оперативное устранение неисправности поможет избежать более серьезных поломок в дальнейшем.
Вопрос-ответ:
Как проверить датчик скорости на ВАЗ 2110 своими руками?
Для проверки датчика скорости на ВАЗ 2110 необходимо сначала убедиться в его исправности с помощью мультиметра. Снимите разъем с датчика и подключите мультиметр к контактам. Включите зажигание, но не заводите двигатель. При вращении колеса, на мультиметре должно отображаться изменение напряжения. Если оно не меняется, вероятно, датчик неисправен и его нужно заменить.
Что может быть причиной неисправности датчика скорости на ВАЗ 2110?
Причин неисправности датчика скорости может быть несколько. Это может быть износ самого датчика, его повреждение в процессе эксплуатации или плохие контакты в разъеме. Также на работу датчика могут повлиять загрязнения на его поверхности или проблемы в проводке, ведущей к датчику.
Как снять датчик скорости с ВАЗ 2110 для проверки?
Для снятия датчика скорости на ВАЗ 2110 нужно сначала отключить аккумулятор, чтобы избежать короткого замыкания. Затем найдите датчик на коробке передач, он крепится на одном из болтов. Снимите разъем с датчика, а затем открутите крепежный болт. После этого аккуратно извлеките датчик из посадочного места.
Как заменить датчик скорости на ВАЗ 2110?
Чтобы заменить датчик скорости на ВАЗ 2110, снимите старый датчик, следуя инструкциям по снятию. Убедитесь, что новый датчик подходит по модели и техническим характеристикам. Установите новый датчик на место старого, закрепите его болтом и подключите разъем. Затем проверьте его работу, включив зажигание и проверив показания на приборной панели.
Какую роль играет датчик скорости на ВАЗ 2110?
Датчик скорости на ВАЗ 2110 отвечает за передачу информации о скорости автомобиля на приборную панель. Эта информация необходима для правильной работы спидометра, а также для работы системы управления двигателем и коробкой передач. Если датчик неисправен, спидометр может показывать неверные значения или не работать вовсе.
