Стабильная работа генератора на ВАЗ 21099 – основа исправной электрической системы автомобиля. При снижении яркости фар, быстром разряде аккумулятора или нестабильной работе электроприборов следует начать диагностику именно с генератора.
На ВАЗ 21099 установлен генератор типа Г221 или аналогичный, с номинальным напряжением 14 В и током до 55 А. Первичная проверка начинается с оценки натяжения и состояния приводного ремня: допустимое прогибание при нажатии рукой – не более 10–15 мм. Ослабленный или потрескавшийся ремень может приводить к проскальзыванию и снижению зарядного тока.
Следующий шаг – измерение напряжения на клеммах аккумулятора при заведённом двигателе. Нормальное напряжение при 2000–2500 об/мин должно находиться в пределах 13.8–14.5 В. Значения ниже указывают на проблемы в выпрямительном блоке, регуляторе напряжения или износ щёток.
Для проверки щёточного узла снимите заднюю крышку генератора. Длина щёток должна быть не менее 5 мм. Износ или подклинивание щёток нарушает контакт с коллектором, что приводит к скачкам напряжения. Также осмотрите коллектор – он должен быть ровным, без сильных выработок или подгораний.
Проверка выпрямительного блока осуществляется мультиметром в режиме диодной прозвонки. Диоды должны проводить ток только в одном направлении. При пробое хотя бы одного диода генератор теряет часть мощности или полностью перестаёт заряжать аккумулятор.
Особое внимание уделите контактам массы генератора и кузова. Слабое или окисленное соединение резко снижает эффективность зарядки. Очистка контактов и подтяжка болтов может устранить проблему без замены деталей.
Как определить признаки неисправности генератора на ВАЗ 21099
При запуске двигателя контрольная лампа аккумулятора на панели приборов должна гаснуть. Если она продолжает гореть или начинает мигать при работе мотора – генератор не вырабатывает нужное напряжение.
На работающем двигателе измерьте напряжение на клеммах аккумулятора мультиметром. Значение должно быть в пределах 13,8–14,5 В. Если напряжение ниже 13 В или превышает 15 В – генератор неисправен или неправильно работает реле-регулятор.
Ослабление света фар при увеличении нагрузки (включение обогрева заднего стекла, вентилятора, печки) указывает на слабую выработку тока. Это может быть связано с износом щёток, пробоем диодов или проскальзыванием ремня.
Посторонние звуки со стороны генератора (свист, гул, скрежет) – признак износа подшипников или перекоса шкива. При появлении таких шумов необходимо проверить люфт и состояние вала.
Если аккумулятор быстро разряжается при исправной батарее, причиной может быть утечка тока через диодный мост генератора. Проверка производится после снятия генератора с помощью мультиметра в режиме прозвонки.
При запахе гари или перегреве генератора проверьте натяжение ремня, целостность проводки и контактов. Перегрев может указывать на замыкание внутри обмоток или перегрузку из-за неисправных потребителей тока.
Проверка натяжения и состояния ремня генератора
Осмотрите ремень генератора на наличие трещин, расслоений, потертостей и следов масла. Поверхность должна быть ровной, без глянца и остатков корда. При обнаружении даже мелких повреждений замените ремень – ресурс изделия снижается при любом дефекте.
Проверьте натяжение ремня вручную. При нажатии большим пальцем между шкивами генератора и коленвала прогиб не должен превышать 10–15 мм. Если ремень провисает сильнее – требуется подтяжка.
Для корректировки натяжения ослабьте болты крепления генератора и, с помощью монтажки, переместите корпус генератора, добившись нужного прогиба. После регулировки зафиксируйте положение болтами. Не перетягивайте ремень – это приводит к ускоренному износу подшипников генератора.
Прокрутите коленвал вручную (на выключенном двигателе), чтобы убедиться в отсутствии бокового биения ремня. При перекосе проверьте выравнивание шкивов и целостность креплений.
Измерение напряжения на клеммах аккумулятора при работающем двигателе
Запустите двигатель и дайте ему поработать на холостом ходу 2–3 минуты для стабилизации оборотов. Подготовьте цифровой мультиметр, установите режим измерения постоянного напряжения (DCV) в диапазоне до 20 В.
Подключите щупы мультиметра: красный – к плюсовой клемме аккумулятора, черный – к минусовой. Зафиксируйте показания. Нормальное напряжение при исправном генераторе составляет от 13,8 до 14,4 В. Значения ниже 13,5 В указывают на недостаточную зарядку, выше 14,7 В – на возможную неисправность регулятора напряжения.
Для проверки под нагрузкой включите ближний свет фар, обогрев заднего стекла и вентилятор печки. Повторите измерение. Напряжение должно оставаться в пределах 13,7–14,2 В. Резкое падение до 12,5–13 В сигнализирует о слабой отдаче генератора или проблемах с проводкой.
Если значения нестабильны, проверьте плотность контактов на клеммах, наличие окислов и состояние ремня генератора. Натяжение ремня должно позволять его прогиб не более 10–15 мм при нажатии усилием около 10 кг.
Проверка работы регулятора напряжения генератора
Для точной проверки регулятора напряжения на ВАЗ 21099 потребуется мультиметр и доступ к контактам генератора. На холостом ходу измерьте напряжение между клеммами аккумулятора – оно должно быть в пределах 13,8–14,5 В. Если значение ниже 13,6 В или выше 14,7 В, регулятор неисправен.
Увеличьте обороты двигателя до 2500 об/мин и повторите замер. Напряжение не должно существенно изменяться. Если при повышении оборотов напряжение продолжает расти выше нормы – регулятор не ограничивает заряд, требуется замена.
Проверьте целостность щёток и контакт с кольцами ротора. При износе щёток менее 5 мм возможны перебои в работе регулятора. Также важно убедиться, что корпус регулятора надёжно заземлён.
Использование стороннего лабораторного блока питания позволяет дополнительно проверить реакцию регулятора на повышение напряжения. При подаче 15 В на вход возбуждения генератор должен прекратить подачу напряжения – это свидетельствует о срабатывании защиты.
Диагностика выпрямительного блока с помощью мультиметра
Для проверки выпрямительного блока генератора на ВАЗ 21099 потребуется цифровой мультиметр с функцией проверки диодов. Работы проводятся при снятом генераторе и отключённой аккумуляторной батарее.
- Установите мультиметр в режим «прозвонка диодов» (обозначается символом диода).
- Поменяйте полярность: чёрный щуп к аноду, красный к катоду. При этом показания должны быть 1 или «OL» – диод не пропускает ток в обратном направлении.
- Повторите процедуру для всех диодов выпрямительного моста: шесть основных и, при наличии, три дополнительных (в схеме с «звездой»).
- При обнаружении пробоя (в обе стороны низкое сопротивление) или обрыва (в обе стороны «OL») диод считается неисправным и требует замены.
Повреждённый выпрямительный блок может вызывать разряд аккумулятора, нестабильное напряжение на выходе и шум в электросети автомобиля. Проверку следует проводить тщательно, так как неисправность одного диода уже нарушает работу всей цепи.
Проверка генератора на утечку тока при заглушенном двигателе
Для проверки генератора на утечку тока при заглушенном двигателе необходимо использовать мультиметр, настроенный на измерение силы тока в амперах. Процесс проверки следующий:
1. Отключите минусовую клемму аккумулятора, чтобы исключить возможность короткого замыкания. Убедитесь, что все электрические приборы в автомобиле выключены.
2. Настройте мультиметр на измерение постоянного тока (DC) с диапазоном от 10 до 20 ампер. Подключите его последовательно между аккумулятором и минусовой клеммой. Это позволит измерить ток, который может утекать через систему генератора.
3. Включите мультиметр и оставьте его подключенным на несколько минут. В это время не должно быть заметного тока, если генератор исправен и не имеет утечек.
4. Если мультиметр показывает ток, превышающий 0,1 ампера, это указывает на утечку. В таком случае, необходимо проверить проводку генератора, диодный мост и другие компоненты, чтобы найти источник утечки.
5. После завершения проверки аккуратно отключите мультиметр и снова подключите минусовую клемму аккумулятора. Проблему утечки следует устранять, чтобы избежать разряда аккумулятора и возможных неисправностей в системе электроснабжения автомобиля.

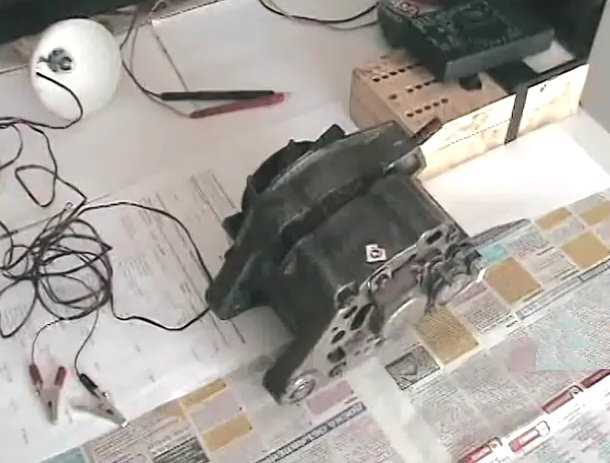

Порядок демонтажа и тестирования генератора вне автомобиля
Для начала необходимо снять генератор с автомобиля. Для этого отсоедините отрицательную клемму аккумулятора, чтобы избежать короткого замыкания. Затем открутите болты крепления генератора, освободив его от ремня привода. Обратите внимание на расположение проводов, чтобы правильно подключить их при установке на место.
После снятия генератора извлеките его из моторного отсека и перенесите на рабочую поверхность. Для удобства тестирования можно установить его в тиски, но не сжимайте слишком сильно, чтобы не повредить корпус.
Для проверки работы реле регулятора напряжения подключите генератор к источнику питания, имитируя работу автомобиля. Проверьте напряжение на выходных клеммах генератора при различных оборотах. На холостых оборотах оно должно быть в пределах 13,8-14,5 В, а на высоких оборотах не превышать 15,2 В.
Если напряжение выходит за эти пределы, скорее всего, проблема связана с регулятором напряжения или диодным мостом. Проверьте эти компоненты, заменив их при необходимости.
Вопрос-ответ:
Как проверить работоспособность генератора на ВАЗ 21099 своими руками?
Для проверки генератора на ВАЗ 21099 нужно выполнить несколько шагов. Сначала отключите аккумулятор и снимите ремень, чтобы исключить его влияние. Затем с помощью вольтметра измерьте напряжение на выходе генератора при работающем двигателе. Нормальное значение должно быть около 13,8-14,5 вольт. Если напряжение значительно ниже или выше, это может свидетельствовать о неисправности регулятора напряжения или диодного моста.
Как понять, что с генератором на ВАЗ 21099 что-то не так?
Если на приборной панели загорелась лампочка зарядки аккумулятора, это может быть первым признаком неисправности генератора. Также стоит обратить внимание на следующие симптомы: снижение яркости фар, слабый звук работы электрических приборов, снижение мощности двигателя на холостых оборотах. В таких случаях нужно обязательно проверить генератор, так как проблемы с ним могут привести к полной разрядке аккумулятора.
Можно ли самостоятельно заменить диодный мост на генераторе ВАЗ 21099?
Да, заменить диодный мост на генераторе ВАЗ 21099 можно своими руками, но это требует аккуратности и базовых знаний автосервиса. Для этого нужно снять генератор с автомобиля, разобрать его, аккуратно снять старый диодный мост и установить новый. После этого следует проверить работу генератора с помощью тестера на выходное напряжение. Если напряжение стабильно и соответствует нормам, значит, замена выполнена правильно.
Какое напряжение должно быть на генераторе ВАЗ 21099, чтобы аккумулятор не разряжался?
Напряжение на генераторе ВАЗ 21099 должно быть в пределах 13,8-14,5 вольт при работающем двигателе. Если напряжение ниже 13,8 вольт, аккумулятор не будет заряжаться должным образом, что приведет к его разрядке. Напряжение выше 14,5 вольт также может быть опасным для аккумулятора и других электрических компонентов автомобиля, так как это может вызвать их повреждение.
