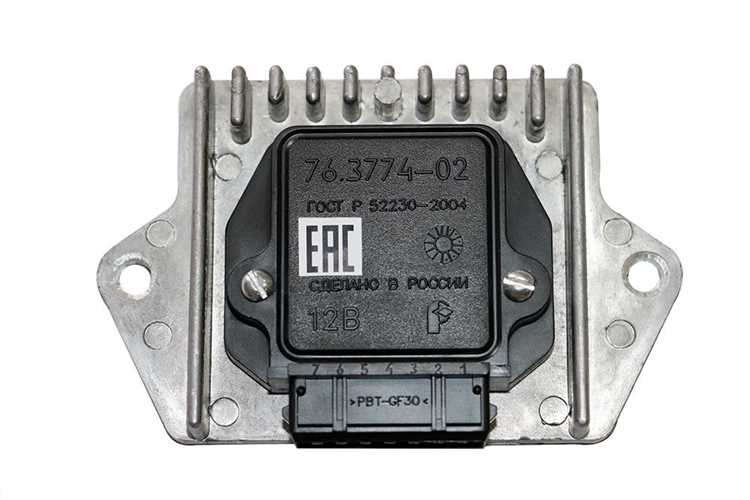

Коммутатор на ВАЗ 2107 карбюратор играет ключевую роль в системе зажигания, обеспечивая правильную подачу искры к свечам и контроль за работой двигателя. Поломка коммутатора может привести к потере мощности, нестабильной работе мотора и затруднениям при запуске. Для диагностики этого компонента важно учитывать несколько простых, но эффективных методов проверки.
1. Визуальный осмотр. Начните с осмотра внешнего состояния коммутатора. Признаки повреждений, такие как трещины на корпусе, окислы на контактах и признаки перегрева, могут указывать на неисправность. Если коммутатор старый или поврежден, его необходимо заменить.
2. Проверка напряжения питания. Для этого потребуется мультиметр. Убедитесь, что на входных контактах коммутатора присутствует стабильно 12 В при включенном зажигании. Если напряжение отсутствует или нестабильно, возможно, проблема в проводке или самом коммутаторе.
3. Проверка сигнала на выходе. Используйте осциллограф для проверки сигнала на выходе коммутатора, который подается на катушку зажигания. При исправной работе коммутатор должен генерировать сигнал, соответствующий нормальным параметрам работы двигателя. Неровные или отсутствующие импульсы могут свидетельствовать о неисправности.
4. Проверка сопротивления. Измерьте сопротивление между контактами коммутатора с помощью мультиметра. Нормальные показатели должны соответствовать значениям, указанным в технической документации. Если измеренное сопротивление значительно отклоняется от нормы, это указывает на повреждение коммутатора.
5. Проверка с использованием замены. В случае сомнений в работоспособности коммутатора можно провести замену на новый или исправный компонент. Если после замены проблема исчезла, это подтверждает неисправность старого устройства.
Как снять коммутатор с ВАЗ 2107 для проверки
Для снятия коммутатора с ВАЗ 2107 необходимо выполнить несколько последовательных шагов, чтобы избежать повреждений элементов и правильно провести проверку.
1. Отключите аккумулятор, чтобы исключить случайное замыкание или удар током во время работы с электросистемой.

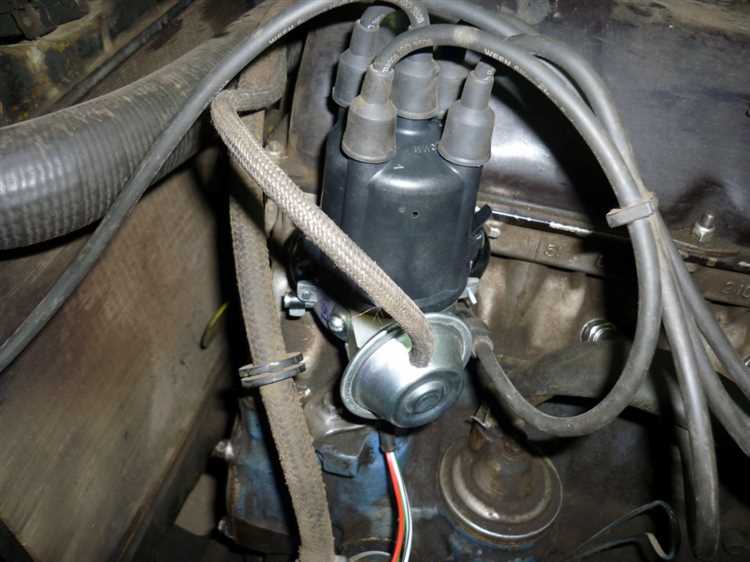

2. Найдите коммутатор на распределительном щите системы зажигания. Он обычно расположен вблизи трамблера, на металлической крышке двигателя.
3. Снимите проводку, которая подключена к коммутатору. Для этого аккуратно отсоедините соединительные разъемы. Используйте отвертку или плоскогубцы, если разъемы слишком тугие, чтобы не повредить их.

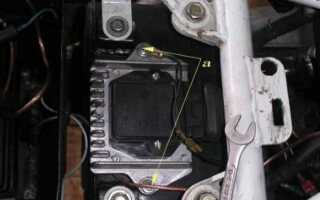

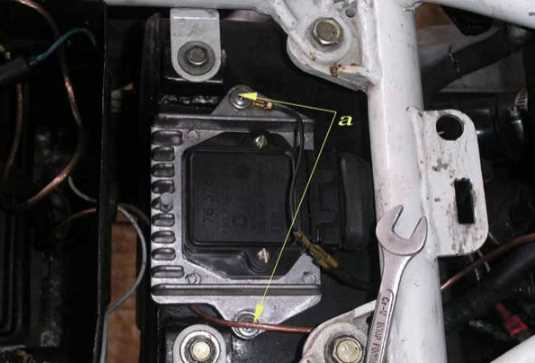

4. Отвинтите крепежные болты или винты, которые удерживают коммутатор. Чаще всего это два болта, но могут быть и другие элементы, в зависимости от года выпуска и модификации автомобиля.
5. Аккуратно снимите коммутатор с места установки, следя за тем, чтобы не повредить крепления или проводку. Если коммутатор зафиксирован на корпусе трамблера, слегка прокрутите его, чтобы освободить.

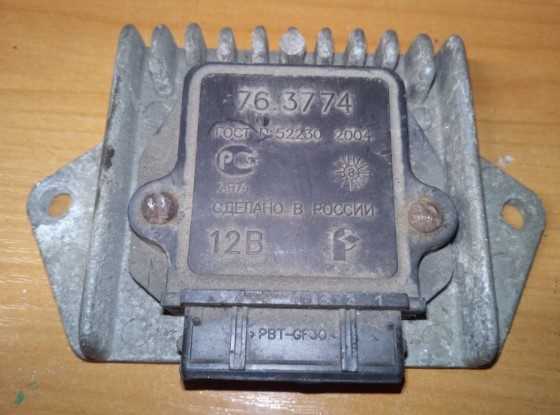

6. После снятия коммутатора, осмотрите его на наличие механических повреждений, следов окисления или загрязнений на контактах. Если есть признаки повреждения, рекомендуется заменить деталь или провести восстановление.
После снятия коммутатора можно провести его тестирование или заменить, если потребуется.
Как проверить напряжение на коммутаторе с помощью мультиметра
Для проверки напряжения на коммутаторе ВАЗ 2107 с карбюратором потребуется мультиметр с функцией измерения постоянного напряжения (DC). Это позволит оценить состояние питания коммутатора и его работу. Начните с того, что убедитесь в исправности мультиметра и его правильных настройках.
Подготовьте автомобиль. Отключите зажигание и извлеките ключ из замка зажигания. После этого откройте капот и найдите коммутатор. Он обычно располагается рядом с катушкой зажигания. Подключите щупы мультиметра: красный – к положительному выходу коммутатора, черный – к корпусу автомобиля или к минусовому клемму аккумулятора.
Настройте мультиметр на измерение постоянного напряжения в диапазоне 20 В. Включите зажигание (не заводите двигатель). Снимите показания мультиметра. Нормальное рабочее напряжение на коммутаторе должно быть в пределах 12-14 вольт. Если напряжение ниже этого значения, возможно, проблема в проводке, аккумуляторе или самом коммутаторе.
Если при измерении напряжения на выходе коммутатора значения отклоняются от нормы, проведите дополнительные проверки, такие как осмотр проводки на предмет повреждений, коррозии контактов и состояния катушки зажигания. В случае стабильных показателей, но нестабильной работе системы зажигания, причиной могут быть внутренние неисправности самого коммутатора.
После завершения проверки выключите зажигание и уберите мультиметр. Возвращайте все элементы на свои места и проводите дополнительную диагностику, если это необходимо.
Какие признаки неисправности коммутатора на ВАЗ 2107
Неисправности коммутатора на ВАЗ 2107 могут проявляться различными признаками, которые существенно влияют на работу автомобиля. Главные симптомы, на которые следует обратить внимание:
1. Проблемы с запуском двигателя. Если двигатель трудно заводится или не запускается вообще, причиной может быть неисправный коммутатор. Это связано с тем, что коммутатор отвечает за подачу импульсов на катушку зажигания, и при его неисправности система не получает нужные сигналы.
2. Неравномерная работа двигателя. Если двигатель начинает «троить», нестабильно работать на холостых оборотах или при ускорении, это может указывать на сбой в системе зажигания, вызванный неисправностью коммутатора.
3. Потеря мощности. Когда коммутатор начинает работать неправильно, подача искры на свечи может стать нерегулярной, что приводит к потерям мощности, особенно при резком ускорении.
4. Исключения из системы зажигания. Одним из признаков неисправности коммутатора является отсутствие искры на некоторых цилиндрах. Это можно проверить с помощью индикатора на свечах зажигания.
5. Перегрев или запах гари. Перегрев коммутатора или его корпуса может быть вызван коротким замыканием или перегрузкой устройства, что сопровождается характерным запахом гари.
6. Отказ системы зажигания в целом. Полный отказ системы зажигания, когда двигатель не запускается и другие компоненты, такие как катушка зажигания, исправны, может свидетельствовать о неисправности коммутатора. В этом случае его необходимо проверить или заменить.
Если вы заметили один или несколько из этих признаков, рекомендуется проверить коммутатор с помощью мультиметра и диагностического оборудования. Также стоит обратить внимание на состояния проводов, соединений и катушки зажигания, так как неисправности в этих компонентах могут маскировать проблемы с коммутатором.
Как проверить сопротивление катушки зажигания на ВАЗ 2107
Для проверки катушки зажигания на ВАЗ 2107 необходимо измерить её сопротивление с помощью мультиметра. Этот процесс позволяет оценить работоспособность катушки и выявить возможные неисправности.
Перед началом проверки отключите катушку от электрической системы автомобиля. Для этого отсоедините провод, идущий от блока зажигания к катушке, и два провода, которые подключаются к контактам катушки.
Сначала проверьте сопротивление первичной обмотки катушки. Подключите мультиметр в режим измерения сопротивления (Ом). Измерьте сопротивление между контактами, куда подсоединяются провода от блока зажигания. Нормальное сопротивление для первичной обмотки должно быть в пределах 0.5-2 Ом. Значение ниже или выше указывает на неисправность катушки, которая может привести к сбоям в системе зажигания.
Если сопротивление первичной или вторичной обмотки не соответствует нормам, катушка зажигания требует ремонта или замены. После проверки подсоедините все провода обратно и убедитесь, что соединения надежно закреплены.
Как проверить работу коммутатора с помощью осциллографа
- Подготовка оборудования: Подключите осциллограф к выходу коммутатора. Для этого используется пробник, который следует подключить к первичной обмотке катушки зажигания. Второй щуп осциллографа подключается к корпусу автомобиля или на землю.
- Выбор режима осциллографа: Настройте осциллограф на соответствующую частоту. Обычно для проверки работы коммутатора выбирается режим, который отображает сигналы с частотой в несколько килогерц. Это важно для того, чтобы видеть четкую картину работы зажигания.
- Измерение сигнала: Запустите двигатель автомобиля и наблюдайте за сигналом на экране осциллографа. Нормальный сигнал должен выглядеть как пульсирующая прямоугольная волна. Если сигнал имеет аномалии, такие как перебои или нестабильность, это может указывать на неисправность коммутатора.
- Анализ формы сигнала: Обратите внимание на амплитуду и продолжительность импульсов. Для правильной работы коммутатора амплитуда сигнала должна соответствовать техническим требованиям (обычно около 12 В в момент выключения катушки). Если амплитуда слишком низкая или слишком высокая, это также может свидетельствовать о проблемах с коммутатором.
- Проверка на отказ: Чтобы выявить возможные отказы, аккуратно нажимайте на различные элементы проводки или разъемы, чтобы наблюдать за изменением сигнала. Неустойчивость или исчезновение сигнала в момент воздействия на эти элементы может говорить о нарушении контакта.
При проверке с помощью осциллографа важно иметь хорошее понимание работы системы зажигания автомобиля и основных принципов работы осциллографа. Это позволит точно интерпретировать полученные данные и быстро выявить неисправности в работе коммутатора.
Как заменить неисправный коммутатор на ВАЗ 2107
Необходимые инструменты:
- Ключи на 10 и 13 мм.
- Отвёртка крестовая.
- Новый коммутатор.
- Тестер для проверки работы компонентов.
Шаг 1: Подготовка к замене
Перед началом работ отсоедините клемму аккумулятора, чтобы избежать короткого замыкания и случайного замыкания электрических цепей.
Шаг 2: Снятие старого коммутатора
- Открутите крышку распределителя зажигания, используя ключ на 10 мм.
- Отсоедините провода от старого коммутатора. Для этого используйте отвертку, чтобы аккуратно отсоединить контакты.
- Открутите крепежные болты коммутатора и аккуратно извлеките его из корпуса распределителя.
Шаг 3: Установка нового коммутатора
- Установите новый коммутатор в корпус распределителя, убедившись, что он правильно встает на место.
- Закрепите коммутатор, затянув болты, которые его фиксируют. Используйте ключ на 13 мм для надёжной фиксации.
- Подключите провода к соответствующим контактам на новом коммутаторе.
Шаг 4: Проверка работоспособности
- Подключите клемму аккумулятора.
- Проверьте работу двигателя. Если двигатель работает стабильно и без перебоев, коммутатор установлен правильно.
- При необходимости используйте тестер для проверки искры на свечах зажигания.
После установки нового коммутатора важно внимательно следить за состоянием системы зажигания в течение нескольких дней, чтобы убедиться в стабильной работе машины.
Вопрос-ответ:
Как проверить коммутатор на ВАЗ 2107 карбюратор?
Для проверки коммутатора на ВАЗ 2107 карбюратор необходимо выполнить несколько шагов. Первым делом, убедитесь, что автомобиль выключен и ключ зажигания вынут. Затем можно измерить сопротивление между контактами коммутатора с помощью мультиметра. Если значения выходят за пределы допустимых норм (обычно это около 0,3-0,7 Ом), это может свидетельствовать о неисправности устройства. Еще один способ — проверить работу коммутатора, подключив его обратно в систему зажигания и запустив двигатель. Если двигатель не запускается или работает нестабильно, возможно, проблема именно в коммутаторе.
Что делать, если коммутатор не работает на ВАЗ 2107?
Если коммутатор не работает, нужно тщательно осмотреть его и систему зажигания. Первое, что стоит проверить — это наличие и состояние проводки. Порой проблема может быть связана с обрывом проводов или плохим контактом. Также стоит убедиться, что сам коммутатор не поврежден (например, от перегрева или внешних воздействий). В случае, если все соединения исправны, а двигатель все равно не запускается, рекомендуется заменить коммутатор на новый, так как его неисправность может приводить к полному выходу системы зажигания из строя.
Как измерить сопротивление коммутатора на ВАЗ 2107?
Для того чтобы измерить сопротивление коммутатора на ВАЗ 2107, возьмите мультиметр и установите его в режим измерения сопротивления (Ом). Затем подключите щупы мультиметра к контактам коммутатора. В нормальном рабочем состоянии сопротивление должно быть в пределах от 0,3 до 0,7 Ом. Если оно значительно отличается от этих значений, например, выше 1 Ом или вообще равно бесконечности, это свидетельствует о неисправности коммутатора. В таком случае, устройство нужно заменить или отремонтировать.
Как проверить коммутатор ВАЗ 2107 на рабочее состояние без мультиметра?
Если у вас нет мультиметра, можно выполнить проверку коммутатора другим способом. Одним из методов является подключение коммутатора к системе зажигания и попытка завести двигатель. Если двигатель не запускается или работает нестабильно, это может быть признаком того, что коммутатор неисправен. Также можно проверить искру с помощью свечи зажигания. Если искра слабая или её нет, скорее всего, проблема в коммутаторе или других компонентах системы зажигания. В таком случае рекомендуется заменить коммутатор или обратиться в сервис для более точной диагностики.
