Коммутатор на ВАЗ 2109 отвечает за управление искровым разрядом в системе зажигания, и его исправность напрямую влияет на работу двигателя. Часто причиной нестабильной работы мотора или его полного отказа служат именно неисправности в этом компоненте. Проверка коммутатора не требует сложных инструментов, но требует внимательности и правильной последовательности действий.
Первым шагом является проверка наличия питания на коммутаторе. Для этого нужно с помощью мультиметра измерить напряжение на клеммах устройства. При включённом зажигании напряжение на контактных клеммах должно составлять около 12 В. Если напряжение отсутствует, причиной могут быть повреждения проводки или неисправность самого коммутатора.
Далее стоит проверить состояние контактов и соединений. Со временем они могут окисляться или терять контакт, что приведёт к неправильной работе системы зажигания. Если контакты загрязнены, их необходимо очистить, а также проверить наличие коррозии. Для этой задачи используйте щётку с мягкими щетинками или специальный очиститель контактов.
Для более детальной диагностики коммутатора можно использовать метод его замены на заведомо исправный. Если после замены двигатель начал работать стабильно, значит, проблема была именно в коммутаторе. Если же проблемы остались, следует искать неисправности в других частях системы зажигания, таких как катушка или распределитель.
Как снять коммутатор с автомобиля ВАЗ 2109
Для снятия коммутатора с автомобиля ВАЗ 2109 потребуется несколько инструментов: отвертка с плоским жалом, гаечный ключ на 10 мм и пассатижи. Следуйте пошаговой инструкции.
Шаг 1: Отключение аккумулятора. Начните с отсоединения отрицательной клеммы аккумулятора, чтобы избежать короткого замыкания и других повреждений при работе с электрооборудованием.
Шаг 2: Демонтаж крышки распределителя зажигания. Для этого открутите два болта на крышке, используя отвертку. Снимите крышку, аккуратно отсоединив её от распределителя.
Шаг 3: Отсоединение проводов. На коммутаторе находятся несколько проводов, которые необходимо отсоединить. Сначала освободите провода от клемм, используя плоскую отвертку. Запомните или отметьте расположение проводов для правильной установки нового коммутатора.

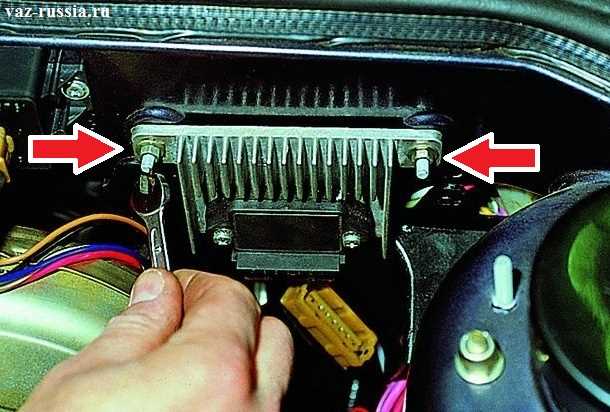

Шаг 4: Откручивание крепежа коммутатора. Для этого используйте гаечный ключ на 10 мм, открутив два болта, крепящие коммутатор к корпусу распределителя зажигания.
Шаг 5: Снятие коммутатора. После того как все крепления откручены, аккуратно извлеките коммутатор из корпуса. Обратите внимание на возможные повреждения контактов или других элементов устройства.
Шаг 6: Проверка состояния коммутатора. После снятия проверьте на наличие загрязнений или следов повреждений на контактах коммутатора. Если повреждения имеются, замените коммутатор на новый.
После выполнения этих шагов, вы сможете легко снять коммутатор с ВАЗ 2109 и при необходимости заменить его или произвести диагностику.
Какие инструменты понадобятся для проверки коммутатора
Для проверки коммутатора на ВАЗ 2109 потребуется несколько специализированных инструментов. В первую очередь, вам понадобится мультиметр. Он необходим для измерения сопротивления, напряжения и проверки целостности электрических цепей. Мультиметр позволяет точно определить, работает ли коммутатор корректно, а также выявить возможные короткие замыкания или обрывы.
Следующий инструмент – тестер для проверки искры. Этот прибор позволяет проверить наличие искры на свечах зажигания, что важно для оценки состояния коммутатора. Если искра не появляется или она слабая, это может указывать на неисправность коммутатора.
Для демонтажа и монтажа коммутатора понадобятся плоскогубцы, особенно если нужно отсоединить проводку или удалить старые крепежи. Также пригодится крестовая отвертка для снятия крышек и элементов, которые могут затруднить доступ к коммутатору.
Если необходимо провести диагностику с помощью компьютерной диагностики, потребуется кабель OBD-II и совместимое программное обеспечение. Этот инструмент поможет провести более глубокий анализ работы системы зажигания, включая коммутатор.
Не забывайте о заземляющем проводе для работы с мультиметром и других электроприборов. При использовании тестера искры он поможет избежать случайных коротких замыканий и обеспечит безопасность работы.
Как проверить коммутатор с помощью мультиметра
Для проверки коммутатора на ВАЗ 2109 с помощью мультиметра, прежде всего, необходимо отключить аккумулятор, чтобы избежать коротких замыканий и повреждения оборудования.
1. Установите мультиметр в режим измерения сопротивления (Ом). Это позволит проверить состояние внутренних цепей коммутатора.
2. Подключите щупы мультиметра к контактам коммутатора. Один щуп должен быть подключен к выходу на катушку зажигания, второй – к корпусу коммутатора или общему проводу.
3. Измерьте сопротивление между этими контактами. Нормальное значение сопротивления должно находиться в пределах 0,5-1 Ом. Значение выше 1 Ом может свидетельствовать о неисправности коммутатора.
5. Если проверка показывает отсутствие нормальных показателей, необходимо заменить коммутатор, поскольку неисправный коммутатор может вызвать сбои в системе зажигания, ухудшение работы двигателя и другие проблемы.
Проверка коммутатора с помощью мультиметра – это быстрый и эффективный способ диагностики основных параметров устройства, который поможет избежать дорогих ремонтов и незапланированных поломок на дороге.
Как проверить работу коммутатора по напряжению на катушке зажигания
Для проверки работы коммутатора на ВАЗ 2109 по напряжению на катушке зажигания, нужно провести несколько важных замеров и использовать мультиметр. Ниже приведена пошаговая инструкция, которая поможет вам провести диагностику быстро и эффективно.
Проверьте следующее:
- Подготовка автомобиля. Убедитесь, что двигатель выключен, и система зажигания отключена. Проверьте, что аккумулятор в хорошем состоянии и подключен правильно.
- Запуск двигателя. Заводите двигатель, и сразу следите за показаниями мультиметра.
- Проверка напряжения. Когда двигатель работает, на мультиметре должно быть фиксировано напряжение на катушке зажигания в пределах 12–14 В. Если показатель сильно отклоняется от этих значений, это может свидетельствовать о проблемах с коммутатором.
- Проверка реакции на обороты. Увеличьте обороты двигателя и обратите внимание на изменение показаний напряжения. При нормальной работе системы зажигания напряжение должно изменяться пропорционально оборотам. Если напряжение остается стабильным, это может указывать на неисправность коммутатора или катушки.
- Проверка импульсного сигнала. Если мультиметр позволяет измерять частоту, проверьте, что на катушке появляется импульсное напряжение с частотой, соответствующей рабочим оборотам двигателя. На низких оборотах частота импульсов должна быть около 2–3 Гц, на высоких оборотах – выше.
Если в процессе проверки напряжение нестабильно или не соответствует указанным нормам, скорее всего, проблема в коммутаторе или его соединениях. Возможно, потребуется его замена или дальнейшая диагностика системы зажигания.
Что делать, если коммутатор не работает должным образом
Далее проверьте сам коммутатор на наличие видимых повреждений. Если корпус коммутатора треснут или поврежден, это может привести к неправильной работе устройства. В этом случае его нужно заменить. Также стоит проверить, не перегрелся ли коммутатор. Перегрев может быть результатом неправильной работы системы зажигания, избыточного напряжения или плохого контакта с корпусом. В таком случае замените коммутатор или проведите диагностику других элементов системы зажигания.
Для более глубокого анализа можно использовать мультиметр для проверки сопротивления обмоток и контактов коммутатора. Если сопротивление сильно отклоняется от нормы, это указывает на неисправность. В случае отсутствия видимых повреждений, но при неправильной работе устройства, проверьте систему питания на наличие скачков напряжения. Использование стабилизатора напряжения может помочь избежать таких проблем в будущем.
Если проблема сохраняется, возможно, коммутатор потерял свою работоспособность из-за внутренней поломки, например, из-за повреждения транзисторов. В таком случае замена устройства на новый является единственным решением. При замене важно выбирать коммутатор, который соответствует модели вашего автомобиля и имеет подходящие технические характеристики.
Не исключайте также возможность неисправности других элементов системы зажигания, таких как катушка или распределитель зажигания. Полная проверка всех компонентов системы поможет точно определить, что именно вызывает проблему.
Как проверить состояние проводки и контактов коммутатора
Для начала отключите аккумулятор, чтобы исключить возможность короткого замыкания или других повреждений. Осмотрите проводку, подключенную к коммутатору, на наличие видимых повреждений, трещин или износа изоляции. Важно, чтобы все провода были чистыми, без следов перегрева или коррозии. В случае повреждения изоляции замените провод, чтобы избежать дальнейших проблем с системой зажигания.
Особое внимание уделите контактам коммутатора. Отключите разъемы и тщательно осмотрите их на наличие следов окисления или загрязнений. Если контакты мутные или покрыты зелеными отложениями, используйте контактную очистительную жидкость или сжатый воздух для их очистки. Применение абразивных материалов, таких как шкурка или напильник, может повредить контакты, поэтому от этого лучше отказаться.
Используйте мультиметр для проверки целостности проводки и состояния контактов. Установите прибор в режим измерения сопротивления. Проверьте сопротивление на каждом соединении и убедитесь, что оно находится в пределах нормы. Если сопротивление выше 1-2 Ом, контакт может быть плохим, и потребуется его замена или обработка.
После чистки и проверки подключите разъемы обратно и проверяйте надежность их соединения. Неплотный контакт может стать причиной перебоев в работе системы зажигания, что приведет к нестабильной работе двигателя. Если проблемы с проводкой не решаются, рассмотрите возможность замены поврежденных элементов на новые.
Вопрос-ответ:
Как самостоятельно проверить коммутатор на ВАЗ 2109?
Чтобы проверить коммутатор на ВАЗ 2109, вам потребуется мультиметр для измерения сопротивления и проверки работы контактов. Сначала отключите аккумулятор и снимите крышку с коммутатора. Далее подключите мультиметр к выводам устройства и проверьте его сопротивление. Если оно отличается от нормы, возможно, коммутатор неисправен и требует замены. Также можно проверить исправность устройства при включенном двигателе, убедившись, что на выходах присутствуют нужные напряжения.
Как понять, что коммутатор на ВАЗ 2109 неисправен?
Признаками неисправности коммутатора могут быть проблемы с запуском двигателя, его нестабильная работа, а также пропуски зажигания. Если двигатель плохо заводится, особенно в холодное время года, или часто глохнет на холостых оборотах, стоит проверить коммутатор. Для этого можно использовать мультиметр или заменить его на исправный и проверить, улучшится ли работа двигателя. Также стоит обратить внимание на сигналы панели приборов: если появляется индикатор неисправности системы зажигания, возможно, коммутатор не выполняет свою функцию должным образом.
Можно ли заменить коммутатор на ВАЗ 2109 самостоятельно?
Да, заменить коммутатор на ВАЗ 2109 можно и самостоятельно, если у вас есть базовые навыки работы с автомобилем. Для этого нужно будет снять старый коммутатор, отсоединив все провода и крепления. Затем установить новый, подключив все провода в обратном порядке. Однако, перед заменой важно убедиться, что новый коммутатор соответствует модели вашего автомобиля и проверен на работоспособность. Если вы не уверены в своих силах, лучше обратиться к специалисту.
Как проверить работоспособность коммутатора на ВАЗ 2109 без специального оборудования?
Для проверки работоспособности коммутатора без мультиметра можно воспользоваться методом замены. Для этого достаточно взять исправный коммутатор от другого автомобиля или знакомого и установить его на свой ВАЗ 2109. Если после замены двигатель начал работать нормально, значит, проблема была в старом коммутаторе. Этот способ помогает быстро выявить неисправность, хотя и не является самым точным, поскольку не позволяет проверить другие параметры устройства.
