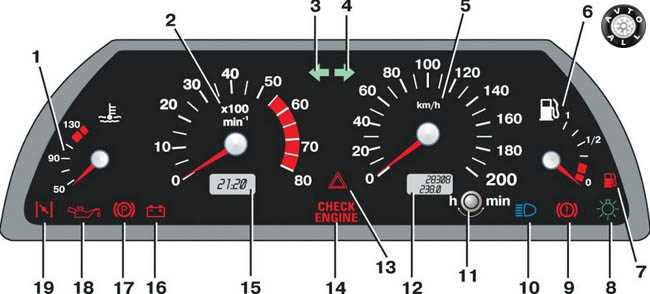

Как проверить панель приборов ваз 2114

Панель приборов ВАЗ 2114 является важным элементом, предоставляющим водителю информацию о техническом состоянии автомобиля. Для того чтобы избежать возможных неисправностей, важно регулярно проверять её работоспособность. Наиболее распространенные проблемы могут включать отказ датчиков, неправильное отображение показаний или полную неработоспособность отдельных элементов панели.

Для начала осмотрите панель на предмет видимых повреждений: трещины, сколы или изношенные соединения могут привести к сбоям в работе. Затем включите зажигание и обратите внимание на все индикаторы и лампы. На ВАЗ 2114 должна загораться лампа для проверки всех систем, и если это не происходит, есть вероятность неисправности в проводке или самой панели.

Следующий шаг – это проверка работы датчиков. Для этого используйте мультиметр, чтобы измерить напряжение на проводах, и убедитесь, что показания на приборной панели соответствуют данным теста. Особое внимание стоит уделить датчикам температуры двигателя, уровня масла и бензина, так как они влияют на безопасность эксплуатации автомобиля.

Если приборы показывают некорректные значения, следует провести диагностику с помощью OBD-II сканера. Этот инструмент поможет выявить ошибки в системе, если они имеются, и устранить их, не прибегая к полному разбору панели.

Важно: Если лампы индикаторов не гаснут после запуска двигателя, или, наоборот, не загораются при включении зажигания, это может свидетельствовать о неисправности в системе или панели. В таком случае рекомендуется обратиться к специалистам для более детальной диагностики.

Проверка подсветки приборов: что нужно знать

Подсветка панели приборов ВАЗ 2114 играет важную роль в обеспечении видимости индикаторов в темное время суток. Если подсветка не работает, это может затруднить чтение показаний и привести к опасности на дороге. Чтобы проверить подсветку, выполните несколько простых шагов.

Первым делом, включите зажигание и осмотрите панель. В нормальном состоянии подсветка должна равномерно освещать все приборы, включая спидометр, тахометр и индикаторы. Если светится только одна часть панели или вовсе ничего не видно, возможны проблемы с источником питания или лампами.

Основной причиной отсутствия подсветки часто является выход из строя ламп подсветки. В ВАЗ 2114 подсветка приборов использует галогенные лампы, которые с течением времени могут перегореть. Чтобы проверить лампы, нужно разобрать панель и снять защитный кожух. Лампы находятся за стеклом, и для их замены потребуется выкрутить старую лампу и вставить новую подходящую по мощности.

Еще одной возможной причиной неисправности является поломка блока управления подсветкой. Это устройство регулирует яркость освещения приборов в зависимости от уровня освещенности окружающей среды. Если подсветка не реагирует на изменения уровня освещенности, возможно, неисправен датчик или сам блок. Проверку можно провести с помощью мультиметра, замерив напряжение на контактах блока управления.

Не стоит забывать и о соединениях проводов. Если подсветка мигает или работает только при определенных углах наклона панели, причиной могут быть ослабленные контакты. В этом случае потребуется проверить все соединения на наличие коррозии или повреждений изоляции проводов.

Если после выполнения всех проверок подсветка не восстановилась, рекомендуется обратиться к специалисту для диагностики блока управления или замены поврежденных элементов. Это обеспечит стабильную работу системы и безопасность в ночное время.

Как тестировать стрелочные индикаторы на панели

Тестирование стрелочных индикаторов на панели ваз 2114 необходимо для проверки их корректной работы и точности показаний. Стрелочные индикаторы отвечают за отображение важной информации, такой как температура двигателя, уровень топлива и заряд аккумулятора, поэтому важно удостовериться в их правильности.

1. Визуальная проверка: Первым шагом стоит проверить стрелки на наличие механических повреждений. Если индикатор не двигается при включении зажигания, это может указывать на проблемы с самими стрелками или с их механизмом.

3. Калибровка датчиков: Для более точной диагностики можно выполнить калибровку датчиков, отвечающих за показания индикаторов. Например, для температуры двигателя используйте термометр для проверки реальной температуры и сравните показания с тем, что отображает индикатор на панели.

4. Тестирование с имитацией сигналов: Для теста стрелочных индикаторов используйте устройство для имитации сигналов, которое подключается к соответствующим датчикам. С его помощью можно проверить, корректно ли индикаторы реагируют на изменения параметров, таких как температура или уровень топлива.

5. Проверка контактов: Часто причиной неправильной работы стрелочных индикаторов являются плохие контакты. Пройдитесь по всем проводам, соединяющим датчики с панелью приборов. Прочистите и, при необходимости, подогните контакты для обеспечения стабильного соединения.

6. Диагностика с использованием сканера: Современные диагностические устройства могут помочь в выявлении неисправностей стрелочных индикаторов. Подключив сканер, можно проверить работу датчиков и исключить проблемы с проводкой или самим индикатором.

Тестирование стрелочных индикаторов на ваз 2114 требует внимания к деталям и точности в процессе диагностики. Проведение этих проверок позволит избежать возможных ошибок в отображении важных данных на приборной панели.

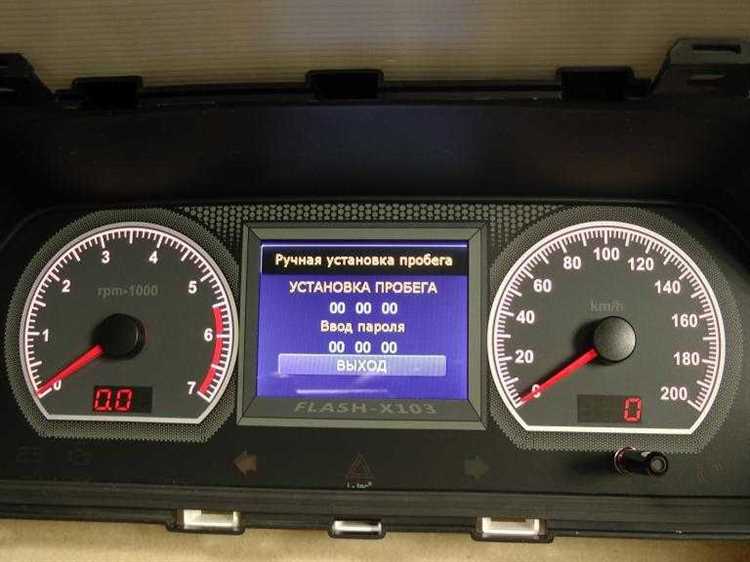

Диагностика работы цифровых дисплеев панели

Цифровые дисплеи панели приборов ВАЗ 2114 отвечают за отображение данных о состоянии автомобиля, таких как скорость, обороты двигателя, температура и уровень топлива. Чтобы убедиться в их правильной работе, следует выполнить несколько диагностических шагов.

Для начала нужно убедиться, что питание на панель поступает корректно. На дисплее должны отображаться цифры или символы при включении зажигания. Если экран остается пустым или частично работает, причиной может быть неисправность проводки или блока питания.

После проверки питания следует обратить внимание на точность отображаемых данных. Для диагностики:

1. Проверьте скорость с помощью GPS-устройства или смартфона с приложением для измерения скорости. Сравните данные с показаниями на цифровом дисплее.
2. Используйте диагностический сканер для проверки оборотов двигателя. Он должен точно соответствовать показаниям на дисплее.
3. Проверьте показания температуры двигателя с помощью термометра или диагностического оборудования. Несоответствие значений может указывать на неисправность датчика температуры или ошибки в работе дисплея.
4. Уровень топлива можно проверить при помощи внешнего измерительного устройства или при помощи бензозаправочной станции, которая покажет точный уровень в баке.

В случае, если дисплей работает, но отображает искаженную информацию или мигает, скорее всего, причиной являются сбои в работе микросхемы дисплея или в программной части панели. Для устранения проблемы следует провести перепрошивку или заменить блок дисплея.

При нестабильной работе или отсутствии изображения также стоит проверить соединения и контакты, а также исправность шлейфа между панелью и электросистемой автомобиля.

Для точной диагностики рекомендуется обращаться к специалистам, так как самостоятельные вмешательства могут привести к ухудшению работы панели или возникновению дополнительных проблем.

Проверка функционирования указателей топлива и температуры

Для проверки работы указателей топлива и температуры на панели приборов ВАЗ 2114, необходимо выполнить несколько шагов. Начнем с указателя уровня топлива. Чтобы убедиться в его правильной работе, нужно проверить, как реагирует стрелка на изменение уровня топлива в баке. Запустите двигатель, затем постепенно добавляйте топливо в бак, следя за движением стрелки. Если стрелка не двигается или задерживается на одном уровне, возможно, проблема в датчике уровня топлива или проводке.

Чтобы проверить указатель температуры, прогрейте двигатель до рабочей температуры. После этого стрелка должна стабильно показывать нормальную температуру (около 90 градусов). Если стрелка не поднимается или резко отклоняется к максимальной отметке, возможно, неисправен датчик температуры или термостат. Для точной диагностики используйте мультиметр для проверки напряжения на датчике и его сопротивления.

Кроме того, стоит проверить проводку и соединения датчиков с панелью приборов. Окисленные контакты или поврежденные провода могут вызывать нестабильную работу указателей. В случае обнаружения неисправностей, замените поврежденные компоненты или очистите контакты.

При необходимости также стоит проверить исправность самого блока приборов. Для этого подключите его к диагностическому оборудованию и убедитесь, что все показания отображаются корректно. Если с электроникой все в порядке, но указатели все равно не работают, следует обратить внимание на возможные проблемы с проводкой или с самими датчиками.

Тестирование сигнала ламп на панели приборов

Для проверки работоспособности ламп на панели приборов ВАЗ 2114 необходимо выполнить несколько шагов. Первоначально убедитесь, что зажигание автомобиля включено, так как лампы сигнализируют о проблемах при включении питания.

Шаг 1: Проверьте индикатор ламп, который появляется при включении зажигания. Все основные лампы на панели (например, лампа давления масла, зарядки аккумулятора и тормозной системы) должны загореться на несколько секунд, подтверждая, что их элементы в рабочем состоянии.

Шаг 2: Выключите зажигание и извлеките ключ из замка зажигания. Откройте капот и осмотрите проводку, ведущую к лампам. Повреждения проводов или соединений могут привести к неправильной работе ламп. При необходимости аккуратно очистите контакты и убедитесь в их надежности.

Шаг 4: Используйте мультиметр для измерения напряжения на контактах панельных ламп. В нормальном состоянии на контакте должно быть напряжение около 12 вольт. Если напряжение отсутствует или оно ниже нормы, это может свидетельствовать о проблемах с проводкой или контроллером панели приборов.

Шаг 5: Проверьте саму панель на наличие дефектов. Если некоторые лампы не загораются при включении зажигания, несмотря на исправность проводки и ламп, это может указывать на неисправность самой панели или управляющего блока. В этом случае требуется диагностика панели приборов с помощью специального оборудования.

Тестирование сигнала ламп помогает оперативно выявить неисправности в системе сигнализации автомобиля и предотвратить дальнейшие проблемы с безопасностью эксплуатации. Регулярные проверки ламп на панели приборов – это не только гарантия исправности автомобиля, но и уверенность в его безопасной эксплуатации.

Как проверить работу спидометра на ваз 2114

Для проверки работы спидометра на ВАЗ 2114 сначала убедитесь, что автомобиль стоит на ровной поверхности и двигатель выключен. Это поможет избежать ошибок в показаниях, если спидометр работает некорректно.

1. Проверьте соединения проводов. Для этого откройте панель приборов и осмотрите контакты, ведущие к спидометру. Особое внимание уделите проводке, подключенной к датчику скорости, расположенного на коробке передач.

2. Проверьте датчик скорости. Этот элемент отвечает за передачу сигнала на спидометр. Чтобы убедиться в его работоспособности, снимите датчик и осмотрите его на наличие повреждений. Если датчик поврежден, его необходимо заменить.

3. Отключите аккумулятор. Если спидометр не работает, попробуйте сбросить ошибки системы. Для этого отсоедините аккумулятор на несколько минут, а затем снова подключите. Иногда это помогает восстановить правильную работу приборов на панели.

4. Проверка датчика на вращение. Попросите помощника прокачать машину, а затем измерьте обороты колеса с помощью специального устройства. Если спидометр не реагирует на изменение скорости, возможно, неисправен сам датчик или проводка.

5. Тестирование через ОД. В случае невозможности самостоятельной диагностики рекомендуется обратиться в сервисный центр, где с помощью диагностического оборудования проверят работу системы спидометра.

Что делать при отсутствии реакции тахометра

Если тахометр на панели приборов ВАЗ 2114 не реагирует на изменения оборотов двигателя, причиной может быть несколько факторов. Первым шагом стоит проверить предохранители, так как неисправность может быть связана с нарушением питания устройства. Если предохранитель исправен, следует обратить внимание на состояние проводки и контактов тахометра. Коррозия или повреждения проводов могут нарушить сигнал, поступающий на прибор.

Далее стоит проверить датчик оборотов двигателя. Он может быть неисправен или плохо подключен. Для этого необходимо осмотреть датчик на наличие механических повреждений или загрязнений, которые могут блокировать его работу. Также стоит проверить целостность проводки от датчика до панели приборов. Если датчик работает неправильно, его необходимо заменить.

Следующий момент – проверка блока управления двигателя (ЭБУ). Если тахометр не показывает обороты, возможно, что блок не отправляет сигнал на прибор. В таком случае потребуется диагностика ЭБУ с использованием сканера для выявления возможных ошибок в системе управления.

Не стоит забывать и про сам тахометр. В редких случаях проблема может быть связана с его внутренней неисправностью. В этом случае потребуется его замена или ремонт, что стоит доверить специалистам, так как процедура требует аккуратности и знаний электрических схем.

Как самостоятельно устранить частые неисправности панели приборов

Панель приборов ВАЗ 2114 может сталкиваться с рядом типичных неисправностей, которые легко устраняются своими руками. Рассмотрим, как можно быстро и эффективно решить основные проблемы.

1. Не работает подсветка приборов

Если подсветка панели не включается, причиной может быть несколько факторов. Первое, что стоит проверить – это предохранитель, отвечающий за подсветку. Он может перегореть, что приводит к полной потере освещенности. Для замены:

• Отключите аккумулятор для безопасности.
• Найдите в блоке предохранителей нужный предохранитель (в документации указано, за что он отвечает).
• Замените его новым с соответствующими характеристиками.

Если проблема не в предохранителе, стоит проверить сами лампы подсветки и соединения проводки. Лампочки можно заменить, сняв панель приборов.

2. Проблемы с тахометром и спидометром

Неправильное показание тахометра или спидометра чаще всего связано с неисправностью датчиков. На ВАЗ 2114 обычно используются два типа датчиков для тахометра и спидометра: датчик оборотов двигателя и датчик скорости.

• Для замены датчика тахометра открутите его с блокировки на двигателе.
• Убедитесь в чистоте контактов. Если они загрязнены, тщательно очистите их.
• Если датчик не работает, замените его на новый.

Если тахометр или спидометр не работают вообще, возможно, неисправна проводка. В таком случае проверьте провода на наличие повреждений и коротких замыканий.

3. Погасший индикатор ABS

Если индикатор ABS не горит или горит постоянно, это может свидетельствовать о проблемах с системой тормозов. Однако иногда достаточно провести диагностику системы. Если датчики ABS загрязнены, их можно очистить. Для этого:

• Отключите аккумулятор.
• Найдите датчики ABS на колесах.
• Очистите их от грязи и пыли с помощью мягкой щетки и специального средства для очистки тормозных систем.

4. Неисправность индикатора топлива

Если индикатор топлива показывает неверный уровень, причиной может быть неисправность датчика уровня топлива или проблемная проводка. Для диагностики:

• Проверьте целостность проводки и разъемов.
• Если с проводкой все в порядке, проверьте сам датчик уровня топлива, который расположен в баке.
• Для замены датчика нужно сливать топливо и снимать бак, после чего установить новый датчик.

5. Проблемы с сигнализацией и слабыми контактами

Нередко на панели приборов могут возникать сбои из-за слабых или окислившихся контактов. Чтобы устранить такие проблемы, нужно:

• Проверить соединения на панели и в блоках управления.
• Очистить контакты от окислов с помощью специального очистителя для электрических контактов.
• Если контакт все еще слабый, рекомендуется переподключить провода или заменить разъемы.

6. Периодические сбои в показаниях температурных датчиков

Если температура двигателя показывает нереальные значения, возможно, это связано с неисправностью датчика температуры или проводки. Проверьте датчик, расположенный в районе головки блока цилиндров:

• Осмотрите датчик на наличие загрязнений.
• Проверьте проводку на предмет обрывов и повреждений.
• Если датчик неисправен, замените его на новый.

Эти неисправности легко устраняются в домашних условиях с минимальными затратами, если следовать рекомендациям и правильно диагностировать проблему.

Вопрос-ответ:

Как можно проверить, что панель приборов на ВАЗ 2114 работает исправно?

Для проверки работоспособности панели приборов ВАЗ 2114 нужно выполнить несколько шагов. Начните с включения зажигания — все индикаторы на панели должны загореться, после чего они должны погаснуть, если система работает нормально. Обратите внимание на любые неисправности, такие как горящие лампочки, которые не должны гореть, например, индикаторы сужения топлива или неисправности системы. Также проверьте работу спидометра и тахометра, чтобы убедиться в точности их показаний.

Что делать, если не загораются все индикаторы на панели приборов ВАЗ 2114 при включении зажигания?

Если при включении зажигания на панели приборов не загораются все индикаторы, это может указывать на неисправность в проводке, датчиках или самом приборе. Прежде всего, проверьте предохранители — они могут быть перегоревшими, что приведет к отсутствию питания на панели. Если предохранители целы, возможно, проблема кроется в самом приборе или его соединениях. В таком случае лучше обратиться к специалисту, чтобы провести диагностику.

Как проверить работу тахометра на ВАЗ 2114?

Для проверки тахометра на ВАЗ 2114 включите зажигание и запустите двигатель. Когда двигатель работает, тахометр должен показывать обороты двигателя в зависимости от его нагрузки и состояния. Если стрелка тахометра не двигается или показывает неправильные значения, это может указывать на неисправность датчика оборотов или самого прибора. Иногда проблема может быть связана с плохими контактами проводки.

Почему могут не работать стрелки на панели приборов ВАЗ 2114?

Если стрелки на панели приборов ВАЗ 2114 не работают, возможные причины могут включать проблемы с электрическими соединениями, неисправности в датчиках, а также сбои в самом приборном блоке. Проверьте состояние проводки, чтобы исключить плохие контакты или короткие замыкания. В некоторых случаях проблему может решить перепрограммирование приборной панели, если она использует электронные компоненты.

Как проверить исправность лампочек на панели приборов ВАЗ 2114?

Проверка лампочек панели приборов ВАЗ 2114 осуществляется довольно просто. Для этого включите зажигание, но не запускайте двигатель. Все лампочки на панели должны загореться. Если некоторые лампы не включаются, это может быть связано с перегоревшими лампами или нарушением контактов в проводке. В случае, если лампочки работают неадекватно (например, мигают или не выключаются), следует проверить исправность реле и самого прибора.

Как проверить работоспособность панели приборов на ВАЗ 2114?

Для проверки панели приборов ВАЗ 2114 нужно выполнить несколько шагов. Начните с включения зажигания. При этом все лампы на приборной панели должны загореться на несколько секунд, что свидетельствует о том, что электрическая система работает. Если какая-либо лампа не загорается, это может означать, что она неисправна. Также важно проверить все основные индикаторы, такие как стрелки тахометра, спидометра, указатель уровня топлива и температуры двигателя. Если стрелки не двигаются или застряли, это сигнализирует о возможной проблеме с датчиками или самим прибором. Внимательно осмотрите панель на наличие трещин или повреждений. Для проверки подсветки включите фары и убедитесь, что вся подсветка работает равномерно. В случае, если какие-то индикаторы или функции не работают, рекомендуется обратиться к специалисту для диагностики.
