Как проверить проводку датчика распредвала ваз калина

Датчик положения распределительного вала (ДПРВ) на ВАЗ Калина – один из ключевых элементов системы управления двигателем. Его неисправность может привести к нестабильной работе мотора, ошибкам ЭБУ и затруднённому запуску. Проблемы часто связаны не с самим датчиком, а с повреждением его проводки или разъёма.

Для начала необходимо отключить разъём ДПРВ, расположенный на головке блока цилиндров ближе к первому цилиндру. Визуальный осмотр должен исключить наличие окислов, обрывов жил и повреждённой изоляции. Особое внимание следует уделить местам изгиба жгута и точкам крепления к двигателю, где чаще всего происходит повреждение от вибраций и температурных перегрузок.

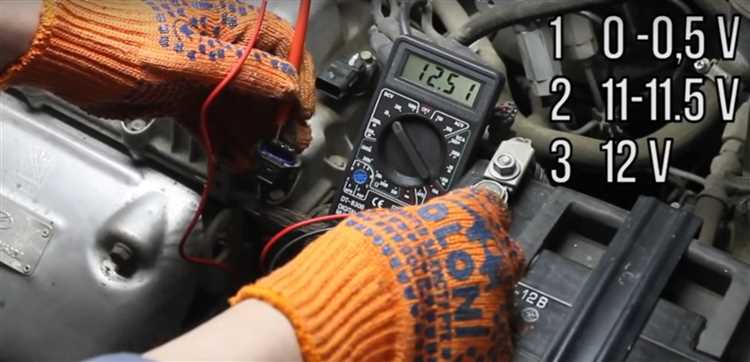

Проверка цепи питания и сигнального провода проводится мультиметром. Напряжение питания между первым и третьим контактом разъёма (при включённом зажигании) должно составлять около 5 В. Сигнальный провод (второй контакт) при проворачивании двигателя должен выдавать импульсы, меняющиеся от 0 до 5 В. Отсутствие этих изменений указывает на обрыв, короткое замыкание или неисправность в ЭБУ.

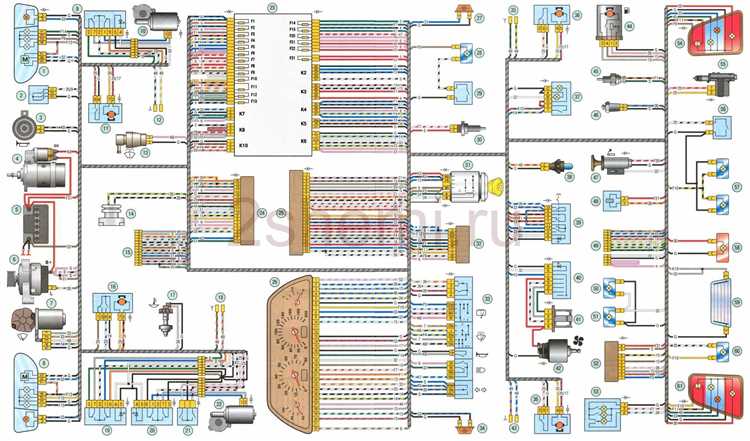

Для диагностики скрытых повреждений полезно выполнить прозвонку проводов от датчика до блока управления двигателем. Для этого следует определить соответствие пинов разъёма ЭБУ согласно электросхеме. Сопротивление каждого провода не должно превышать 1 Ом, а между любыми двумя жилами – быть бесконечным. Обнаружение утечки на массу требует немедленного ремонта проводки или полной замены участка жгута.

Определение признаков неисправности датчика распредвала

При неисправности датчика распредвала на ВАЗ Калина двигатель запускается с задержкой или вовсе отказывается заводиться. В случае успешного запуска наблюдаются нестабильные обороты на холостом ходу – частота колеблется без участия водителя, особенно на прогретом моторе.

При движении возникают провалы при нажатии на педаль газа, двигатель теряет мощность, разгон становится вялым. Иногда блок управления фиксирует ошибку P0340 – сбой в цепи датчика положения распредвала. При этом индикатор «Check Engine» может не загораться сразу, особенно если неисправность проявляется эпизодически.

Также характерен переход блока управления в аварийный режим с работой двигателя по данным с датчика коленвала. Это приводит к увеличенному расходу топлива и снижению тяги. Запах несгоревшего топлива из выхлопной трубы при нормальной работе катализатора – дополнительный симптом.

При диагностике через OBD2-сканер отсутствие сигнала с датчика или нестабильные показания при проворачивании двигателя стартером указывают на необходимость проверки проводки или замены самого датчика.

Поиск и доступ к разъёму датчика на двигателе ВАЗ Калина

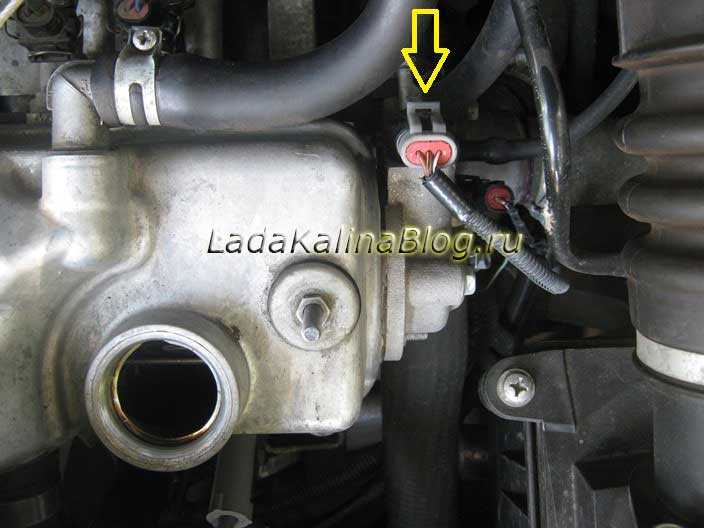

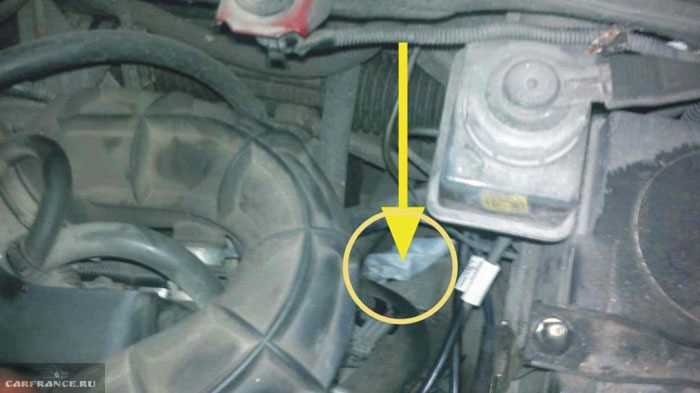

Разъём датчика положения распределительного вала на двигателе ВАЗ Калина находится на передней части головки блока цилиндров, в районе шкива распредвала. На восьмиклапанных моторах он установлен ближе к левой стороне двигателя, рядом с корпусом термостата. На шестнадцатиклапанных – чуть выше, возле крышки ремня ГРМ.

Для доступа к разъёму необходимо отключить минусовую клемму аккумулятора и освободить пространство возле двигателя. При наличии декоративной крышки двигателя её следует демонтировать. Под капотом освещение должно быть достаточным, так как разъём часто закрыт жгутами проводки и может быть частично загрязнён.

Разъём фиксируется пластиковым замком-защёлкой. Чтобы его отсоединить, нужно надавить на фиксатор и потянуть разъём на себя. При этом важно не использовать чрезмерную силу – пластиковые элементы могут потрескаться от возраста или перепадов температуры.

Для облегчения доступа можно использовать изогнутый пинцет или тонкие длинные плоскогубцы. В труднодоступных местах рекомендуется снять воздухозаборник и корпус воздушного фильтра – это откроет дополнительное пространство и обеспечит удобный подход к разъёму.

Проверка целостности проводов от датчика до ЭБУ

Для диагностики проводки от датчика распредвала к ЭБУ ВАЗ Калина необходимо внимательно проверить целостность всех проводов, их соединений и контактов. Неисправности проводки могут привести к сбоям в работе датчика и, как следствие, к некорректной работе двигателя.

Шаг 1: Оценка видимых повреждений проводки. Визуально проверьте весь путь проводов от датчика до ЭБУ на предмет механических повреждений: перетёртости, трещины или изломы. Обратите внимание на места, где провода могут подвергаться воздействию высокой температуры или механическим воздействиям, такие как моторный отсек или моторный щиток.

Шаг 2: Использование мультиметра для проверки целостности проводки. Подключите мультиметр в режиме прозвонки цепи. Прозвоните каждый провод от датчика до ЭБУ, чтобы убедиться в отсутствии обрывов или коротких замыканий. Для проверки каждой линии следует определить сопротивление между проводом, соединяющим датчик, и соответствующим контактом ЭБУ. Если сопротивление слишком высокое или цепь не замкнута, провода или их соединения повреждены.

Шаг 3: Проверка заземления. Прозвоните заземляющие провода, чтобы убедиться в наличии хорошего контакта. Плохое заземление может вызвать ложные сигналы или отсутствие сигнала от датчика.

Шаг 4: Проверка соединений. Особое внимание уделите разъемам, которые соединяют провода с датчиком и ЭБУ. Со временем контакты могут окисляться или ослабляться. Осмотрите разъемы на наличие следов коррозии, загрязнений или перегрева. В случае сомнений, аккуратно очистите контакты и, если необходимо, замените разъемы.

Шаг 5: Проверка изоляции проводки. Поврежденная изоляция может привести к коротким замыканиям или утечкам сигнала. Проверяйте проводку на участках, где она может подвергаться механическому воздействию (например, в местах крепления к кузову). В случае повреждения изоляции следует заменить проводку или защитить поврежденное место изоляционной лентой.

После выполнения всех этапов проверки, если все соединения исправны и проводка в хорошем состоянии, можно быть уверенным в корректной работе системы. В случае выявления неисправностей, необходимо устранить их как можно быстрее, чтобы избежать последствий для работы ЭБУ и двигателя.

Использование мультиметра для измерения сопротивления и обрыва

Для диагностики датчика распредвала на ВАЗ Калине с помощью мультиметра необходимо проверить проводку на наличие обрывов и измерить сопротивление. Это поможет точно определить состояние проводки и элементов системы.

Процесс проверки включает два основных этапа: измерение сопротивления датчика и проверка целостности проводки на обрыв. Оба этих параметра критически важны для корректной работы датчика и всей системы впрыска.

Измерение сопротивления датчика распредвала

Перед измерением сопротивления убедитесь, что мультиметр настроен на измерение сопротивления (Ом). Датчик распредвала обычно имеет сопротивление в пределах от 300 до 1200 Ом в зависимости от модели. Сопротивление может изменяться при температуре, но в любом случае оно не должно быть равным нулю или бесконечности.

Если сопротивление в пределах нормы, датчик работоспособен. Если значение выходит за пределы допустимого диапазона, датчик необходимо заменить.

Проверка проводки на обрыв

Для проверки проводки на обрыв мультиметр должен быть переведен в режим проверки проводимости или на измерение сопротивления. Важно, чтобы мультиметр показывал низкое сопротивление, что означает отсутствие обрыва проводки.

Если мультиметр показывает сопротивление, близкое к нулю, проводка целая. Если сопротивление очень высокое или равно бесконечности, это указывает на обрыв проводки, который следует устранить.

Диагностика питания и сигнального провода на разъёме датчика

Для точной работы датчика распредвала ВАЗ Калина важно проверить целостность проводки и корректность питания. На разъёме датчика обычно находятся три контакта: питание, сигнал и масса. Каждый из них требует внимательной проверки.

1. Проверка питания: Для диагностики питания используйте мультиметр. Напряжение на контакте питания должно быть стабильно 5 В или 12 В в зависимости от типа датчика. Проверьте этот контакт на включённом зажигании или при работающем двигателе. Если напряжение на контакт не поступает или оно ниже требуемого, возможно, неисправна проводка или предохранитель.

2. Проверка сигнального провода: Сигнальный провод передаёт импульсы в блок управления двигателем. Для диагностики его работы подключите осциллограф или мультиметр в режиме измерения частоты. Сигнал должен быть переменным, его частота будет зависеть от оборотов двигателя. При отсутствии сигнала или его нестабильности стоит проверять проводку на наличие коротких замыканий или обрывов.

3. Проверка заземления: На разъёме датчика также имеется контакт заземления. Убедитесь в его надёжности и отсутствии коррозии. Плохое заземление может привести к неправильной работе датчика и ошибкам в системе управления двигателем.

4. Контроль соединений: Визуально осмотрите разъём на предмет загрязнений, коррозии или повреждений контактов. Иногда достаточно очистить разъём и зафиксировать его более плотное соединение для устранения неисправности.

При обнаружении нестабильных значений или отсутствия сигнала, необходимо продолжить диагностику проводки на пути от разъёма до блока управления. Рекомендуется использовать схемы проводки, чтобы точно определить местоположение возможных повреждений или обрывов.

Выявление короткого замыкания или повреждённой изоляции

При проверке проводки датчика распредвала на ВАЗ Калине важно обратить внимание на наличие короткого замыкания или повреждённой изоляции, так как эти неисправности могут привести к неправильной работе датчика или даже его выходу из строя. Для диагностики нужно выполнить несколько шагов.

Первым этапом является визуальный осмотр проводки. Ищите участки, где изоляция может быть повреждена, трескаться или истончаться. Особенно часто это происходит в местах, где провода подвергаются механическому воздействию, например, на поворотах или в местах крепления. Также стоит проверить, не касается ли проводка металлических частей автомобиля, что может привести к замыканию.

Если видимых повреждений не обнаружено, следующий шаг – это использование мультиметра для проверки целостности проводки. Установите мультиметр в режим измерения сопротивления и подключите его к проводам датчика. Нормальное сопротивление должно быть в пределах указанных характеристик, если оно слишком низкое (практически нулевое), это указывает на короткое замыкание. Если сопротивление высокое или его нет вообще, это может свидетельствовать о повреждении проводки или разрыве.

Для проверки изоляции используйте мультиметр в режиме прозвонки. Подключите один щуп к проводу, а второй – к металлическим частям автомобиля. Если мультиметр подаст сигнал, значит, изоляция нарушена, и имеется контакт с кузовом или другими проводами.

Дополнительно рекомендуется прогреть проводку с помощью фена или термофена. Это поможет выявить скрытые повреждения изоляции, которые могут появляться при определённых температурах. Важно проверить проводку не только на видимых участках, но и в местах, где она может быть подвержена излишнему нагреву.

После выявления повреждений или короткого замыкания необходимо заменить повреждённый участок проводки или изоляцию, чтобы избежать дальнейших неисправностей в системе работы датчика распредвала.

Проверка контактов и зачистка окислений на разъёмах

Для обеспечения надежной работы датчика распредвала ВАЗ Калина важна правильная обработка контактов на разъёмах. Со временем на контактах могут образовываться окисления, которые ухудшают электрический контакт и вызывают нестабильную работу датчика.

Прежде чем приступать к проверке, необходимо убедиться в безопасности работы – отключите аккумулятор, чтобы избежать короткого замыкания или повреждения компонентов.

Этапы проверки и зачистки окислений:

Снимите разъём с датчика распредвала. Проверьте его на наличие механических повреждений.
Осмотрите контакты на разъёме на предмет окисления. Окислы могут быть белыми, зелеными или коричневыми.
При обнаружении окислений используйте изопропиловый спирт для их очистки. Наносите спирт на ватный тампон и аккуратно протрите контакты.
Если окисления стойкие, применяйте специальное средство для удаления окислов, доступное в автомобильных магазинах.
После очистки контактов, используйте мягкую щеточку или зубную щетку для тщательной зачистки и удаления остатков окислов.
Нанесите тонкий слой вазелина или контакторной смазки на контакты. Это предотвратит повторное окисление и обеспечит лучшую проводимость.

Особенности:

При использовании специального средства для очистки окислов, не допускайте его попадания на другие компоненты, особенно на пластиковые части разъёма.
Использование спирта поможет избежать коррозии, так как он быстро испаряется и не оставляет следов.
Проверка контактов должна проводиться периодически, особенно если автомобиль эксплуатируется в условиях повышенной влажности или грязи.

После завершения обработки, подключите разъём обратно и проверьте работоспособность датчика. Если проблема не устранена, возможно, потребуется заменить разъём или сам датчик.

Вопрос-ответ:

Как проверить работоспособность датчика распредвала на ВАЗ Калина?

Для проверки датчика распредвала на ВАЗ Калина сначала следует отключить аккумулятор, чтобы избежать короткого замыкания. Далее необходимо отсоединить разъем датчика и с помощью мультиметра измерить сопротивление между его контактами. Обычно сопротивление должно быть в пределах 500-1500 Ом. Также можно проверить напряжение на разъеме датчика, если при включении зажигания оно должно быть около 5 вольт. Если параметры не совпадают с нормой, то датчик, скорее всего, неисправен.

Почему на ВАЗ Калина может не работать датчик распредвала?

На ВАЗ Калина датчик распредвала может не работать по нескольким причинам. Одна из самых распространенных – повреждение проводки или окисление контактов. Это может вызвать плохой контакт и потерю сигнала от датчика. Также возможны проблемы с самим датчиком: износ его компонентов или попадание загрязнений. Еще одной причиной может быть сбой в блоке управления двигателем (ЭБУ), который неправильно интерпретирует данные от датчика распредвала.

Как заменить датчик распредвала на ВАЗ Калина?

Для замены датчика распредвала на ВАЗ Калина сначала нужно отсоединить аккумулятор. Затем снять крышку двигателя, чтобы обеспечить доступ к датчику. После этого отсоединяем разъем от датчика, а затем откручиваем болт или крепление, удерживающее датчик. Установите новый датчик распредвала на место старого, прикрепите его и подключите разъем. После установки датчика важно проверить его работу, подключив аккумулятор и сделав пробный запуск двигателя. Если ошибка не появляется, значит, замена выполнена успешно.

Как узнать, что датчик распредвала неисправен на ВАЗ Калина?

Неисправность датчика распредвала на ВАЗ Калина можно распознать по нескольким признакам. Во-первых, могут возникать проблемы с запуском двигателя – он может «троить» или не запускаться вообще. Также частыми симптомами являются нестабильная работа двигателя на холостых оборотах, потеря мощности или загорающаяся ошибка на панели приборов. Если ошибка не исчезает после перезапуска двигателя, стоит проверить сам датчик и проводку, а при необходимости заменить неисправную деталь.

Что делать, если после замены датчика распредвала на ВАЗ Калина ошибка не исчезает?

Если после замены датчика распредвала на ВАЗ Калина ошибка не исчезает, стоит проверить несколько вещей. Во-первых, убедитесь, что датчик был правильно установлен и подключен. Проверьте разъем на предмет окисления или повреждений. Также стоит осмотреть проводку на наличие повреждений или коротких замыканий. Возможно, проблема в блоке управления двигателем (ЭБУ), который не правильно распознает сигнал с датчика. В таких случаях может потребоваться диагностика с использованием специального оборудования.

Как проверить проводку датчика распредвала на ВАЗ Калина?

Для проверки проводки датчика распредвала на ВАЗ Калина необходимо сначала проверить целостность проводов и соединений. Сначала осмотрите кабели на наличие повреждений, перетираний или коррозии. Затем проверьте контакты разъема, чтобы убедиться в отсутствии загрязнений или окисления. После этого можно использовать мультиметр для проверки напряжения на проводах. Если все в порядке, подключите диагностический сканер, чтобы проверить, передает ли датчик корректную информацию в ЭБУ автомобиля.
