Регулировка рычага коробки передач на ВАЗ 2109 – это важная процедура для восстановления точности переключения передач и улучшения работы трансмиссии. С течением времени механизм может терять свою первоначальную настройку из-за износа деталей или ошибок при сборке. Проблемы с рычагом часто проявляются в виде нечетких переключений, затруднений при включении передачи или посторонних звуков. Чтобы избежать дорогостоящего ремонта, достаточно вовремя произвести настройку.
Основная цель регулировки – устранить люфт рычага и отрегулировать его положение, чтобы все передачи включались четко и без усилий. Для этого потребуется набор инструментов и минимальные навыки работы с автомобилем. Процесс не требует демонтажа коробки передач, а в большинстве случаев можно обойтись настройкой на месте, используя стандартные крепежные элементы и регулировочные винты.
В данной инструкции мы рассмотрим последовательность действий, необходимые инструменты и особенности, с которыми может столкнуться каждый автовладелец, решивший заняться регулировкой рычага КПП на ВАЗ 2109. Процесс включает несколько этапов, каждый из которых требует внимательности и точности для достижения нужного результата.
Регулировка рычага КПП на ВАЗ 2109: пошаговая инструкция
Регулировка рычага КПП на ВАЗ 2109 – важная процедура, обеспечивающая корректную работу трансмиссии и удобство управления автомобилем. Чтобы избежать трудностей при переключении передач, необходимо точно настроить рычаг. Следуя этой пошаговой инструкции, вы сможете провести регулировку самостоятельно.
1. Подготовка
Перед началом работы убедитесь, что автомобиль стоит на ровной поверхности и зафиксирован на стояночном тормозе. Отключите аккумулятор, чтобы избежать короткого замыкания.
2. Снятие консоли
Для доступа к рычагу КПП и его креплениям потребуется снять центральную консоль. Для этого аккуратно открутите все крепления и поднимите консоль, освободив рычаг от пластиковых элементов.
3. Проверка состояния рычага
После снятия консоли осмотрите рычаг на предмет износа. Обратите внимание на штифт и втулки, через которые проходит рычаг. Если они повреждены, их следует заменить.
4. Ослабление креплений рычага
Для регулировки рычага необходимо ослабить крепежные болты, которые фиксируют рычаг в положении нейтрали. Используйте ключ, чтобы ослабить крепления, но не откручивайте их полностью.
5. Регулировка положения рычага
После ослабления креплений установите рычаг в нейтральное положение. Плавно перемещайте его вперед и назад, чтобы убедиться, что передача не залипает. Убедитесь, что рычаг находится в центре и не наклоняется в одну из сторон.
6. Регулировка троса переключения передач
Если рычаг работает с трудом, проверьте натяжение троса. Он должен быть достаточно натянут, чтобы передачи переключались без заеданий. При необходимости отрегулируйте натяжение с помощью регулировочных гаек на тросах.
7. Проверка работы после регулировки
После завершения регулировки проверьте работу рычага. Переключите все передачи несколько раз, чтобы убедиться в отсутствии заеданий. Убедитесь, что рычаг возвращается в нейтральное положение без усилий.
8. Сборка
После проверки работы рычага и корректности настройки, установите консоль на место, закрепив все элементы. Подключите аккумулятор и проведите тестовую поездку, чтобы удостовериться в правильности выполненной работы.
Подготовка к регулировке рычага КПП на ВАЗ 2109
Перед началом регулировки рычага КПП на ВАЗ 2109 необходимо обеспечить доступ к трансмиссии. Для этого поставьте автомобиль на ровную поверхность и зафиксируйте его с помощью стояночного тормоза. Рекомендуется использовать подставки под колеса для дополнительной безопасности.
Далее, отключите аккумулятор, чтобы избежать случайных коротких замыканий или повреждения электросистемы автомобиля. Обратите внимание на состояние рычага КПП и осмотрите его на наличие видимых повреждений или износа. Если есть явные повреждения, прежде чем продолжить регулировку, замените изношенные элементы.
Используйте домкрат для подъема передней части автомобиля, если необходимо получить доступ к трансмиссии снизу. Для этого установите подставки под кузов, чтобы обеспечить стабильность автомобиля при работе. Поднимите машину только на ровной и жесткой поверхности, чтобы избежать переворачивания.
После этого осмотрите механизм сцепления и состояние тяги рычага. Для удобства регулировки вам потребуется набор гаечных ключей и отверток. Также рекомендуется использовать смазочные материалы, такие как литиевую смазку, для снижения трения в механизме.
Перед началом работы отключите все устройства, которые могут помешать доступу к рычагу, например, пластиковые панели или защитные кожухи. Это обеспечит вам свободу действий и позволит избежать повреждений деталей автомобиля.
Инструменты и материалы, необходимые для регулировки рычага
Для корректной регулировки рычага КПП на ВАЗ 2109 потребуется минимальный, но специализированный набор инструментов и материалов. В первую очередь, это набор гаечных ключей, предпочтительно с короткими рукоятками, для работы в ограниченном пространстве автомобиля. Подойдут ключи на 10, 13 и 17 мм для работы с основными крепежами.
Кроме того, понадобится головка с трещоткой и удлинителем для доступа к труднодоступным болтам, а также набор торцевых головок (для крепежей на 8-12 мм). Важно использовать качественные инструменты, чтобы избежать повреждения крепежных элементов.
Для точной настройки рекомендуется использовать микрометр или штангенциркуль для проверки и регулировки расстояния между рычагом и сцеплением. В случае, если требуется замена комплектующих, можно приобрести специальную смазку для рычагов КПП и крепежных элементов, чтобы избежать появления коррозии и износа в будущем.
Необходимо также иметь плоскогубцы для снятия и установки пружин или других элементов, а также отвертку с крестовой насадкой для снятия обшивки в салоне при доступе к рычагу через центральную консоль. Дополнительно стоит подготовить антисептические средства для чистки соединений и защиту от пыли.

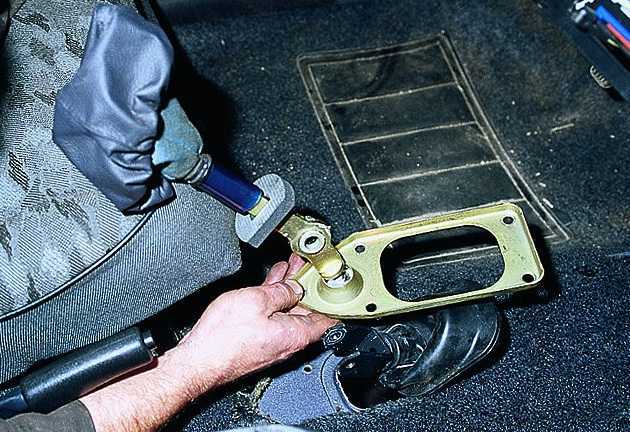

Как снять панель и доступ к рычагу КПП
Для снятия панели и обеспечения доступа к рычагу КПП на ВАЗ 2109 необходимо выполнить несколько последовательных шагов. Начните с отключения аккумулятора, чтобы избежать случайного короткого замыкания или других повреждений.
1. Снимите пластиковую накладку на центральной консоли, расположенную вокруг рычага КПП. Для этого используйте плоскую отвертку, аккуратно поддев её по бокам и сняв защелки. Эта накладка фиксируется на защелках, поэтому будьте осторожны, чтобы не повредить пластик.
2. После снятия накладки открутите крепежные винты консоли. Винты могут быть скрыты под декоративными заглушками, которые тоже нужно будет снять. Используйте крестовую отвертку для их извлечения.
3. Для получения доступа к рычагу открутите фиксирующие болты, которые удерживают консоль внизу. Эти болты обычно расположены под передней частью консоли, рядом с полом автомобиля. Они могут быть скрыты ковровым покрытием, которое нужно немного отогнуть.
4. После откручивания всех болтов и винтов аккуратно извлеките центральную консоль. Важно помнить, что в процессе извлечения могут быть соединены провода для работы подсветки или электроприборов, которые следует отсоединить.
5. Теперь доступ к рычагу КПП будет открыт. Вы сможете произвести необходимые манипуляции с рычагом и механизмом переключения передач.
Пошаговая настройка рычага переключения передач
Настройка рычага переключения передач на ВАЗ 2109 требует аккуратности и точности. Для выполнения регулировки потребуется несколько основных инструментов: ключи, отвертки и, возможно, новый комплект шайб или уплотнителей.
Шаг 1: Подготовка автомобиля
Для начала необходимо установить машину на ровную поверхность и поднять переднюю часть автомобиля с помощью домкрата. Зафиксируйте машину, установив под колеса противооткатные упоры. Отключите аккумулятор, чтобы избежать случайного замыкания.
Шаг 2: Демонтаж консоли и доступа к рычагу
Снимите центральную консоль, чтобы получить доступ к рычагу переключения передач. Обычно для этого нужно открутить несколько винтов, удерживающих консоль. Важно аккуратно извлекать элементы, чтобы не повредить пластик.
Шаг 3: Проверка состояния рычага
Осмотрите рычаг переключения передач на предмет износа или повреждений. Если шарик рычага сильно изношен или имеются трещины в корпусе, замените его. Проверьте также состояние рычажного механизма, включая пружины и втулки.
Шаг 4: Регулировка тяги переключения передач
Для регулировки тяги открутите крепежные болты на механизме, который соединяет рычаг с трансмиссией. Убедитесь, что тяга не имеет люфта и не перекошена. Отрегулируйте натяжение, чтобы рычаг фиксировался в нужных позициях без затруднений.
Шаг 5: Проверка работы рычага
После установки рычага и затяжки всех крепежных болтов, подключите аккумулятор и включите двигатель. Плавно переключайте передачи, проверяя их четкость и отсутствие заеданий. Если передачи включаются с усилием, возможно, требуется дополнительная настройка.
Шаг 6: Тестирование на дороге
После завершения настройки проведите тестовую поездку, чтобы убедиться в корректной работе рычага. Обратите внимание на легкость переключения передач и отсутствие посторонних звуков при работе трансмиссии.
Как правильно натянуть тросы КПП
Натяжение тросов КПП ВАЗ 2109 – важный этап настройки трансмиссии, который влияет на точность переключения передач. Неправильно натянутые тросы могут привести к заеданиям, трудностям при включении передач или быстрому износу компонентов. Следуя данной инструкции, можно избежать этих проблем и обеспечить корректную работу коробки передач.
Для натяжения тросов потребуется набор инструментов, включая ключи, отвертки и возможность доступа к нижней части автомобиля для регулировки механизма с подключёнными тросами.
1. Откройте капот и осмотрите механизм рычага переключения передач в салоне. Убедитесь, что рычаг и тросы не имеют видимых повреждений. При необходимости замените повреждённые элементы.
2. Найдите места крепления тросов к коробке передач. Это могут быть специальные зажимы или гайки, которые фиксируют тросы. Перед началом регулировки ослабьте эти крепления, но не снимайте их полностью.
3. Поверните рычаг КПП в нейтральное положение. Это критично для точной регулировки, так как в других положениях тросы могут иметь неправильное натяжение.
4. Перейдите к регулировке натяжения тросов. Используя специальный механизм регулировки, ослабьте или подтяните тросы до тех пор, пока не почувствуете, что они имеют нужное натяжение. Слишком сильное натяжение приведет к перегрузке системы, а слабое – к проблемам с переключением передач.
5. Проверяйте ход рычага. После натяжения тросов несколько раз прокачайте рычаг, чтобы убедиться в правильности настройки. Он должен перемещаться плавно, без задержек и заеданий.
6. Закрепите тросы на местах крепления и снова проверьте рычаг на плавность хода. Если передачи включаются чётко, а рычаг не заедает, настройка выполнена правильно.
7. Завершите процесс, убедившись, что все крепления надёжно зафиксированы. Периодически проверяйте состояние тросов, особенно после длительных поездок или в случае частых неисправностей трансмиссии.
Проверка работы рычага после регулировки
После выполнения регулировки рычага КПП на ВАЗ 2109 необходимо проверить корректность его работы. Важно убедиться, что все передачи включаются плавно, без заеданий и посторонних звуков.
- Проверка включения передач:
- Включите каждую передачу поочередно, начиная с первой. Переключение должно происходить без усилий и посторонних шумов.
- После каждой передачи дайте рычагу вернуться в нейтральное положение. Убедитесь, что он легко и точно возвращается.
- Проверьте, не остается ли рычаг зафиксированным в промежуточном положении между передачами.
- Проверка нейтрального положения:
- После каждой передачи проверьте, что рычаг свободно возвращается в нейтраль, и нет ощущения «залипания».
- Проверьте, чтобы рычаг не уходил в сторону в нейтральном положении – это может свидетельствовать о недостаточной регулировке.
- Проверка работы сцепления:
- Поднимите обороты двигателя на холостом ходу и проверьте, насколько плавно происходит включение передач при медленном отпущении сцепления.
- Если слышны звуки «скрежета» или передачи не включаются плавно, возможно, рычаг требует дополнительной регулировки или нужно проверить состояние сцепления.
- Проверка плавности хода рычага:
- Прочувствуйте рычаг при переключении передач – он должен двигаться без рывков или чрезмерных усилий.
- Убедитесь, что рычаг не болтается и не имеет излишней люфтности, особенно в нейтральном положении.
- Проверка на хождение рычага на второй и третьей передачи:
- Обратите внимание на ход рычага, особенно при переключении на вторую и третью передачу. Убедитесь, что рычаг не выходит за пределы нормального диапазона хода.
После завершения проверки, если все параметры в норме, можно считать регулировку успешной. В случае возникновения проблем, необходимо повторно проверить настройки или проконсультироваться с профессионалом.
Типичные ошибки при регулировке и способы их устранения
Регулировка рычага КПП на ВАЗ 2109 требует точности, и ошибки в процессе могут привести к неудобствам в эксплуатации. Рассмотрим основные ошибки и пути их устранения.
1. Несоответствие сцепления
Ошибка: неправильная настройка сцепления может привести к невозможности нормального включения передач. Это случается, если не соблюдена нужная длина хода рычага или неверно отрегулирован зазор между вилкой и шестерней.
- Решение: убедитесь, что длина рычага соответствует заводским характеристикам, а зазор правильно установлен, следуя инструкциям по регулировке.
- Решение: при необходимости замените изношенные детали системы сцепления.
2. Невозможность включить передачу
Ошибка: часто возникает, если рычаг КПП неправильно выровнен с кулисой или настройка перекосила механизм.
- Решение: после регулировки рычага проверьте его точную фиксацию и корректное положение в кулисе. Убедитесь, что механизм работает плавно, без люфтов.
- Решение: при затруднениях в переключении проверяйте состояние троса или гидравлического механизма, а также чистоту и смазку деталей.
3. Загрязнение или износ деталей
Ошибка: отсутствие смазки или загрязнение элементов кулисы и рычага приводит к их быстрому износу и ухудшению работы системы.
- Решение: перед регулировкой очистите все подвижные части от грязи и смазочных материалов, обеспечьте качественное смазывание всех подвижных элементов.
- Решение: регулярно проверяйте состояние деталей и заменяйте изношенные компоненты.
4. Некорректная установка рычага
Ошибка: если рычаг установлен под неправильным углом, это может привести к неудобству при переключении передач.
- Решение: при установке рычага следуйте рекомендациям производителя. Правильный угол установки влияет на точность работы и комфорт водителя.
5. Неправильное натяжение троса
Ошибка: если трос сцепления или переключения передач недостаточно натянут, передачи могут не включаться или включаться с задержкой.
- Решение: регулировка натяжения троса должна быть произведена в строгом соответствии с инструкциями. Убедитесь, что натяжение достаточное для нормальной работы механизма.
6. Перекос в механизме переключения
Ошибка: неполное или перекошенное включение передачи может возникнуть из-за неправильной установки или износа рычага переключения.
- Решение: при установке рычага убедитесь, что все элементы находятся в правильном положении и не имеют люфтов.
- Решение: при возникновении проблем с переключением проведите диагностику механизма и, при необходимости, замените поврежденные детали.
