Реле стартера ВАЗ 2112 играет ключевую роль в процессе запуска двигателя. Оно отвечает за подачу напряжения на стартер при повороте ключа зажигания. Со временем, из-за износа или перегрева, это реле может выйти из строя, что приведет к невозможности запуска двигателя. В этой статье рассмотрим, как провести ремонт реле стартера и изготовить его самостоятельно, если оригинальная деталь повреждена.
Причины поломки реле стартера могут быть различными. Чаще всего это результат механических повреждений, окисления контактов или перегрева внутренних компонентов. Если реле не срабатывает, стартер не получает сигнал на запуск, и двигатель не заводится. Важно заметить, что неисправность реле часто путают с проблемами в других компонентах системы стартера, таких как аккумулятор или проводка.
Ремонт реле стартера обычно заключается в чистке контактов и замене поврежденных частей. В первую очередь нужно снять реле с автомобиля. Для этого потребуется открутить несколько болтов, освободив реле от креплений. После снятия стоит внимательно осмотреть его на наличие следов перегрева или окисления. Если контакты реле окислены, их можно очистить с помощью мелкозернистой наждачной бумаги или специального очистителя. Если проблема в изношенной катушке, её придется заменить.
Изготовление реле стартера самостоятельно возможно, но требует определенных навыков. В первую очередь нужно приобрести катушку, подходящую по мощности, а также контакты и защитные компоненты. Важно, чтобы катушка обеспечивала необходимое напряжение и ток для работы стартера. Для монтажа следует использовать качественную изоленту и материалы, которые выдержат высокие температуры, так как реле подвергается значительным тепловым нагрузкам во время работы.
При самостоятельном изготовлении реле стартера для ВАЗ 2112 важно точно соблюдать технические характеристики оригинала. Неверный выбор компонентов или несоответствие параметров может привести к неправильной работе стартера или даже повреждению электросистемы автомобиля. В случае сомнений лучше всего обратиться к специалистам, которые смогут точно подобрать нужные детали и выполнить качественный ремонт или изготовление реле.
Проверка неисправности реле стартера ВАЗ 2112
Для диагностики неисправности реле стартера ВАЗ 2112 необходимо выполнить несколько шагов. Первоочередно стоит проверить целостность реле с помощью мультиметра. Для этого нужно отключить реле от электрической сети и измерить сопротивление между его контактами. Если сопротивление слишком высоко или отсутствует вообще, реле неисправно и требует замены.
Следующий этап – проверка работы катушки реле. При подаче на катушку напряжения 12 В должна слышно щелкание механизма. Если щелчка нет, катушка может быть повреждена, что также требует замены реле.
Дополнительно стоит проверить контакты реле на наличие окисления или повреждений. При помощи щупа мультиметра можно проверить, проходят ли токи при замкнутых контактах. Если контакт не проходит ток или сопротивление на контактах слишком высокое, это указывает на их неисправность.
Проверка работоспособности самого стартера также важна. Если после замены реле стартер продолжает не работать, это может свидетельствовать о его неисправности, и стоит провести диагностику стартера отдельно.
Наконец, чтобы исключить проблемы с проводкой, можно проверить напряжение на входных и выходных контактах реле. При наличии нормального напряжения на входе и его отсутствии на выходе можно утверждать, что реле не выполняет свою функцию и требует ремонта или замены.
Разборка и диагностика реле стартера ВАЗ 2112

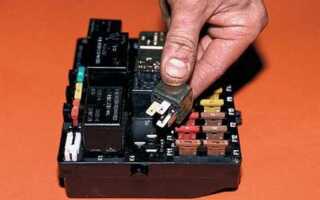

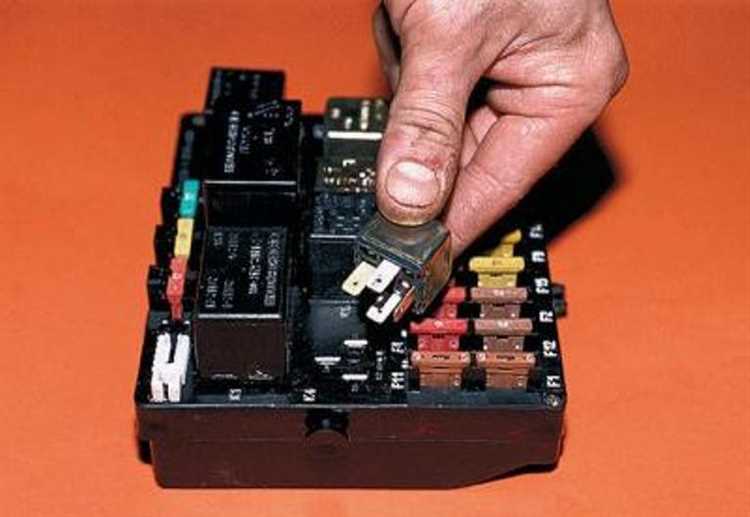

Для диагностики и разборки реле стартера ВАЗ 2112 потребуется минимальный набор инструментов: отвертки, пассатижи и мультиметр. Первым шагом будет снятие реле с автомобиля. Оно находится под капотом, рядом с аккумулятором, в блоке предохранителей. Для удобства работы отсоедините клемму аккумулятора.
Разборка реле стартера начинается с аккуратного снятия верхней крышки корпуса. Используйте отвертку для отделения крышки от основания. Важно не повредить защелки, чтобы в дальнейшем можно было вернуть реле в исходное состояние. После снятия крышки можно получить доступ к контактной группе и магнитному сердечнику.
Основной элемент, который стоит проверить при диагностике, это контактная группа. При их износе или загрязнении может возникнуть неисправность в подаче тока к стартеру. Оцените состояние контактов: они не должны быть корродированными или сильно загрязненными. Если видны следы окисления, их нужно очистить с помощью мелкозернистой шлифовальной пасты или специального очистителя.
Также проверяется состояние магнитного сердечника и катушки. Используйте мультиметр для измерения сопротивления катушки. Оно должно быть в пределах 50-100 Ом. Если сопротивление значительно отклоняется от нормы или катушка не дает реакции на подачу напряжения, это сигнализирует о неисправности катушки и необходимости её замены.
Проверьте состояние пружины. Она должна быть упругой и не иметь изломов. В случае обнаружения дефектов, пружина подлежит замене. После проверки всех элементов реле, соберите его в обратном порядке, тщательно проверяя, чтобы все детали встали на свои места и не было зазоров в соединениях.
После сборки реле установите его на место, подключите клемму аккумулятора и протестируйте его работу, подав питание на катушку реле. Убедитесь, что стартер запускается без задержек и перебоев. Если реле не срабатывает должным образом, его потребуется заменить или восстановить в специализированных сервисах.
Замена изношенных компонентов реле стартера
Реле стартера ВАЗ 2112 состоит из нескольких ключевых компонентов, которые могут изнашиваться в процессе эксплуатации. Наиболее подвержены износу следующие части:
- Контактная группа – со временем контакты реле могут окисляться, что приводит к плохому соединению и снижению эффективности работы стартера.
- Катушка – катушка реле может выйти из строя из-за перегрева или короткого замыкания.
- Механизм возврата – пружины и другие механизмы возврата могут терять упругость, что вызывает неполное возвратное движение рычага.
- Корпус – механическое повреждение корпуса или его деформация также влияет на работоспособность реле.
Чтобы заменить изношенные компоненты реле стартера, следуйте следующей пошаговой инструкции:
- Снятие реле стартера. Для начала отсоедините аккумулятор. Далее открутите крепления реле, используя подходящие инструменты. Реле обычно крепится болтами или гайками, в зависимости от модели.
- Осмотр компонентов. После снятия реле проведите осмотр контактов, катушки и механизма возврата. Часто окисленные контакты можно очистить, но если износ значительный, их лучше заменить.
- Замена контактной группы. Для этого извлеките старую группу, аккуратно удалив все провода. Установите новую группу, тщательно затянув соединения. Если контакты сильно окислились, их можно отшлифовать с помощью абразивной бумаги.
- Проверка катушки. Если катушка повреждена или не работает должным образом, замените её на новую. Убедитесь, что новая катушка точно соответствует характеристикам оригинальной.
- Механизм возврата. Замените пружины или другие элементы возврата, если они потеряли упругость или повреждены. Это поможет избежать некорректной работы реле.
- Установка реле. После замены всех изношенных компонентов установите реле в исходное положение, затянув крепления. Подключите провода и закрепите их с помощью зажимов.
После завершения замены, проверьте работоспособность реле, включая контроль за его запуском и возвращением в исходное положение. Убедитесь в отсутствии шумов и заеданий при активации стартерного механизма.
Изготовление нового реле стартера для ВАЗ 2112
Изготовление реле стартера для ВАЗ 2112 требует наличия нескольких компонентов и точности в сборке. Основные элементы реле – катушка, контакты и механизм включения. Прежде чем приступить к сборке, важно убедиться в наличии всех необходимых деталей: катушки с номиналом 12 В, контактов, а также защитной крышки и корпуса.
Для начала выберите катушку с необходимыми параметрами. Реле стартера ВАЗ 2112 работает с напряжением 12 В, поэтому катушка должна быть рассчитана на это напряжение. Она должна иметь сопротивление около 0.5 Ом, что обеспечит стабильную работу системы. Проверьте катушку на наличие дефектов, таких как повреждения обмотки или следы перегрева.
Корпус реле следует изготавливать из термостойкого материала, поскольку при длительном использовании реле может сильно нагреваться. Идеально подходят пластиковые или металлические корпуса с хорошей изоляцией. Важно, чтобы корпус имел точные размеры для установки всех внутренних компонентов без зазоров, что позволит избежать механических повреждений.
Контакты реле должны быть изготовлены из материала с хорошей проводимостью, например, из меди или серебра. Необходимо обеспечить их точное расположение в корпусе, чтобы при включении катушки контакты замкнулись, а при отключении – разомкнулись. Контакты должны быть очищены от окислов перед установкой для обеспечения надежного соединения.
Важно позаботиться о защите контактов от излишней влаги и грязи. Для этого можно использовать герметизирующий состав, который обеспечит долгосрочную работу реле в условиях эксплуатации автомобиля.
После того как реле собрано, его нужно проверить. Для этого подключите его к автомобилю и выполните несколько тестов, проверяя работу стартера. Если реле не срабатывает, проверьте качество соединений и правильность установки всех компонентов.
Изготовление реле стартера для ВАЗ 2112 требует внимательности и точности. Правильно собранное реле обеспечит надежную работу системы стартера на длительное время.
Установка и подключение реле стартера ВАЗ 2112
Для установки реле стартера на ВАЗ 2112 потребуется несколько инструментов: отвертка, ключи на 10 и 13, а также мультиметр для проверки правильности подключения. Реле стартера на ВАЗ 2112 обычно размещается на кронштейне, находящемся рядом с аккумулятором.
Сначала ослабьте крепления реле на кронштейне и аккуратно снимите старое реле, если оно уже установлено. Для этого нужно открутить два болта крепления и отсоединить провода от клемм. Обратите внимание на расположение проводов: один провод идет от аккумулятора, а другой – на стартер.
Установите новое реле, закрепив его на том же месте, где было старое. Убедитесь, что оно плотно зафиксировано, а контакты не имеют лишнего люфта. Подключите провода согласно схеме: провод от аккумулятора к клемме с маркировкой «B» и провод от стартера к клемме «S». Для удобства можно использовать термоусадочные трубки для изоляции соединений, чтобы избежать их повреждения.
После подключения проводов проверьте правильность установки реле. Используйте мультиметр, чтобы проверить наличие напряжения на выходных контактах реле при включении зажигания и попытке запускать двигатель. Если реле работает корректно, стартер должен включаться и двигатель заводиться.
Закрепите реле, закрутите все болты и проверьте систему в целом. После завершения установки, подключите аккумулятор и проведите тестовый запуск. Если стартер не запускается, проверьте соединения на наличие коррозии или повреждений проводки. Важно, чтобы реле было установлено надежно, а все контакты – чистыми.
Предотвращение распространенных проблем с реле стартера
1. Регулярная проверка состояния контактов. Контакты реле подвержены окислению, особенно в условиях повышенной влажности. Для предотвращения этого рекомендуется регулярно очищать их с помощью абразивных материалов или спиртового раствора. Использование антикоррозийных средств на контактах также способствует увеличению их срока службы.
2. Контроль за состоянием проводки. Изношенные или поврежденные провода могут вызвать короткое замыкание или неполное соединение, что приведет к неправильной работе реле. Регулярно проверяйте проводку на наличие трещин, перегибов и других повреждений. Замените поврежденные участки проводов на новые, качественные.
3. Использование качественных реле. При замене реле стартера, не стоит экономить на комплектующих. Недорогие и некачественные реле быстрее выходят из строя. Выбирайте проверенные марки и модели, которые имеют хорошие отзывы и соответствуют оригинальным спецификациям.
4. Проверка аккумулятора. Слабый заряд аккумулятора также может стать причиной неисправности реле стартера. Низкий уровень напряжения ведет к тому, что реле не получает необходимой мощности для нормальной работы. Следите за уровнем заряда аккумулятора и его состоянием, особенно в зимний период.
5. Правильная эксплуатация. Избыточное использование стартерной системы в короткие промежутки времени приводит к перегреву реле. Ожидание 10-15 секунд между попытками старта позволяет избежать перегрева и преждевременного выхода из строя.
Следуя этим простым рекомендациям, можно существенно повысить надежность реле стартера и избежать распространенных неисправностей, что, в свою очередь, снизит необходимость в частых ремонтах и замене комплектующих.
Вопрос-ответ:
Как устроено реле стартера на ВАЗ 2112?
Реле стартера на ВАЗ 2112 состоит из нескольких ключевых компонентов: катушки, контактов и корпуса. Когда водителю необходимо запустить двигатель, сигнал от замка зажигания поступает на катушку реле, создавая магнитное поле, которое замыкает контакты и подает ток на стартер. Это позволяет запустить двигатель. Важным моментом является то, что реле защищает цепь от перегрузок и избыточного тока, что продлевает срок службы как стартера, так и других элементов системы.
Какие проблемы могут возникнуть с реле стартера ВАЗ 2112 и как их устранить?
Основные проблемы с реле стартера ВАЗ 2112 связаны с износом контактов, коррозией или замыканием. Иногда реле может не срабатывать, и стартер не включается, что обычно связано с окислением контактов или повреждением катушки. Чтобы устранить проблему, необходимо снять реле, проверить его на работоспособность, очистить контакты от загрязнений и восстановить их, если они повреждены. В случае сильного износа катушки или контактов, реле следует заменить.
Как самостоятельно отремонтировать реле стартера на ВАЗ 2112?
Для ремонта реле стартера ВАЗ 2112 нужно снять его с автомобиля и разобрать корпус. После этого проверяют состояние контактов и катушки. Если на контактах есть следы износа или окисления, их можно почистить с помощью наждачной бумаги или специального очистителя. Если катушка не работает, её нужно будет заменить. Также стоит проверить проводку и соединения, чтобы исключить короткие замыкания или плохие контакты. После ремонта необходимо собрать реле и установить его обратно на место, проверив работу системы.
Можно ли изготовить реле стартера для ВАЗ 2112 своими руками?
Изготовить реле стартера своими руками теоретически возможно, но это требует наличия определённых знаний в области электроники и электромеханики. Для изготовления нужно будет подобрать катушку нужного сопротивления, а также правильно соединить все элементы, чтобы реле могло замыкать контакты при подаче напряжения. Однако, на практике проще и безопаснее приобрести готовое реле, так как оно соответствует стандартам и тестировано на надежность.
