Раздаточная коробка на УАЗ – это ключевой элемент трансмиссии, который обеспечивает распределение мощности между осями автомобиля, включая передачу крутящего момента на передние колеса в случае использования полного привода. Основная задача этого узла – передача крутящего момента от коробки передач на ведущие оси, позволяя автомобилю преодолевать различные виды дорог и сложные участки местности. Раздаточная коробка обеспечивает работу как на двух, так и на полном приводе, а также позволяет переключать различные передаточные отношения.
Конструкция раздаточной коробки УАЗ состоит из нескольких ключевых компонентов, среди которых редукторы, шестерни и вал, а также механизмы, обеспечивающие переключение между режимами 4×2 и 4×4. Важно отметить, что на некоторых моделях УАЗ предусмотрены дополнительные блокировки дифференциалов, что способствует увеличению проходимости в сложных условиях. Эта возможность критична для эксплуатации автомобилей в условиях бездорожья, где требуется максимальная сцепка с поверхностью.
Функции раздаточной коробки УАЗ включают в себя не только передачу мощности на все четыре колеса, но и изменение передаточных чисел для улучшения тяговых характеристик в условиях повышенной нагрузки. В частности, функция низкого диапазона позволяет увеличить крутящий момент на колеса, что необходимо при движении по сложному рельефу. Благодаря наличию блокировки дифференциалов и механизма переключения, водитель может оперативно адаптировать работу трансмиссии в зависимости от состояния дорожного покрытия и требуемой мощности.
Основные функции раздаточной коробки на УАЗ
1. Распределение мощности между осями
Основная задача раздаточной коробки – это передача крутящего момента от главного редуктора к передним и задним осям в зависимости от условий эксплуатации. Это позволяет улучшить проходимость автомобиля, обеспечивая равномерное распределение мощности на переднюю и заднюю оси, особенно при движении по сложным участкам местности.
2. Переключение между режимами привода
Раздаточная коробка позволяет переключать режимы привода: полный или задний. В моделях УАЗ предусмотрены различные варианты включения полного привода, включая автоматическое и ручное управление. Переключение между режимами важно для оптимизации работы трансмиссии в разных условиях. Например, при движении по трассе рекомендуется использовать задний привод, что снижает расход топлива и нагрузку на систему.
3. Работа в условиях низких и высоких скоростей
Раздаточная коробка на УАЗ имеет возможность переключения на пониженную передачу, что особенно важно при движении в условиях тяжёлого бездорожья. Пониженная передача помогает увеличить момент силы на колёсах, что значительно улучшает проходимость автомобиля в сложных условиях, таких как грязь, снег или скользкие дороги.
4. Улучшение манёвренности в сложных условиях
При активации полного привода и включении пониженной передачи, раздаточная коробка способствует повышению манёвренности автомобиля. Это позволяет УАЗу уверенно преодолевать препятствия, такие как крутые подъемы, глубокие ямы или водные преграды, гарантируя при этом устойчивость и контроль над автомобилем.
5. Поддержка системы центрального дифференциала
Раздаточная коробка может быть оснащена центральным дифференциалом, который компенсирует различные скорости вращения передних и задних колёс при поворотах, предотвращая перегрузки и излишний износ компонентов трансмиссии. Это важная функция для сохранения долговечности трансмиссии в условиях различных дорожных покрытий.
Раздаточная коробка на УАЗ играет ключевую роль в обеспечении надёжности и долговечности автомобиля при эксплуатации в тяжёлых условиях, а её правильная настройка и эксплуатация напрямую влияют на эффективность работы всей трансмиссии.
Как раздаточная коробка влияет на проходимость автомобиля
Раздаточная коробка УАЗ играет ключевую роль в распределении крутящего момента между осями, что напрямую определяет поведение автомобиля на сложном рельефе. Её конструктивные особенности обеспечивают несколько режимов работы, каждый из которых адаптирован под определённые условия бездорожья.
- Подключение полного привода. Раздаточная коробка позволяет жёстко соединить переднюю и заднюю оси, увеличивая сцепление колёс с поверхностью. Это особенно важно при движении по грязи, снегу или рыхлому песку.
- Понижающая передача. Наличие понижающей ступени увеличивает тяговое усилие, позволяя двигаться с минимальной скоростью при сохранении максимальной тяги. Это упрощает преодоление крутых подъёмов, брёвен и глубоких колей.
- Блокировка межосевого дифференциала. В некоторых модификациях реализована возможность блокировки, предотвращающая проскальзывание одной из осей и поддерживающая устойчивость на неровностях.
- Прочность конструкции. Коробки УАЗ рассчитаны на высокие нагрузки и удары, что позволяет использовать машину в условиях, где велика вероятность динамических перегрузок, например, при форсировании бродов или пересечённой местности с камнями.
Для максимальной реализации возможностей раздаточной коробки рекомендуется:
- Использовать полный привод заранее при приближении к сложному участку, а не после начала пробуксовки.
- Переходить на пониженную передачу перед началом крутого подъёма или при необходимости медленного, но уверенного движения.
- Следить за состоянием узла, регулярно проверяя уровень масла и отсутствие посторонних шумов.
- Избегать резких переключений режимов под нагрузкой, чтобы продлить ресурс механизма.
Грамотное использование возможностей раздаточной коробки позволяет УАЗ сохранять тягу там, где большинство автомобилей теряют управление и застревают.
Принцип работы раздаточной коробки на УАЗ
Раздаточная коробка на УАЗ передаёт крутящий момент от коробки передач к двум ведущим мостам и обеспечивает выбор режима движения: задний привод, полный привод, пониженная передача. Конструкция обычно включает два рычага управления – один для подключения переднего моста, второй для выбора диапазона передач.
- Передача крутящего момента: момент от выходного вала коробки передач поступает на входной вал раздаточной коробки. Далее он через промежуточный вал распределяется на задний и передний выходные валы.
- Подключение переднего моста: в стандартном режиме задействован только задний мост. При необходимости увеличения проходимости водитель вручную подключает передний мост рычагом, что приводит к синхронному вращению всех четырёх колёс.
- Выбор диапазона передач: раздаточная коробка имеет две передачи – прямая (1:1) для обычной езды и пониженная (передаточное число около 2:1) для движения в тяжёлых условиях. Переключение производится при полной остановке автомобиля.
- Механизм блокировки: в некоторых версиях предусмотрена межосевая блокировка, фиксирующая распределение момента между мостами, что важно для движения по скользким или рыхлым покрытиям.
При эксплуатации УАЗ важно следить за своевременным включением и отключением полного привода, избегать использования блокировки на твёрдом покрытии и регулярно проверять уровень масла в корпусе раздаточной коробки, чтобы предотвратить перегрев и износ шестерен.
Хотите, я сразу подготовлю следующий раздел на тему «Типичные неисправности раздаточной коробки УАЗ»?
Типы раздаточных коробок, применяемых на УАЗ
На автомобилях УАЗ устанавливались несколько типов раздаточных коробок, различающихся конструкцией, передаточными числами и способом управления. Основные варианты – механические и модернизированные с усиленной конструкцией для повышенных нагрузок.
Механическая раздаточная коробка 451Д применялась на ранних моделях УАЗ-469. Она отличается простотой устройства: двухступенчатая схема (прямой привод и пониженный ряд), ручное включение переднего моста и жёсткое подключение привода без межосевого дифференциала. Передаточные числа: 1,0 на прямой передаче и 2,07 на пониженной. Конструкция позволяет выдерживать высокие нагрузки, но требует точного переключения без пробуксовки колес.
Модель 452-1800020, устанавливаемая на УАЗ-452 («буханка»), аналогична 451Д, но имеет небольшие доработки в элементах привода управления для повышения надёжности в условиях полной загрузки.
Раздаточная коробка УАЗ-31512 получила обновлённый корпус и усиленные шестерни. Здесь сохранена двухступенчатая схема, но применены улучшенные подшипники и уплотнения, что повысило ресурс в тяжёлых дорожных условиях.

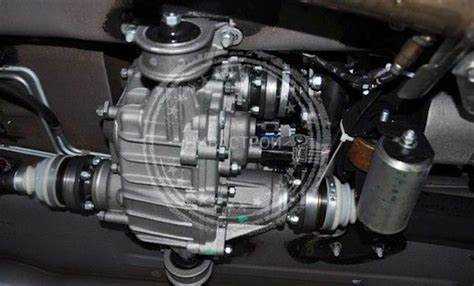

С середины 2000-х годов на УАЗ-Хантер и УАЗ-Патриот начали применять раздаточные коробки типа Dymos корейского производства. Они оснащены электроуправлением, подключением полного привода «на ходу» и синхронизаторами включения. Передаточное число пониженной передачи составляет 2,542. Эти агрегаты удобны в эксплуатации, но чувствительны к качеству обслуживания и требуют регулярной замены масла по регламенту.
На тяжёлых модификациях (УАЗ-Профи, УАЗ-3163 Патриот в некоторых исполнениях) используется раздаточная коробка с цепной передачей, обеспечивающая меньший уровень шума и плавность работы. Здесь введено постоянное подключение переднего моста через межосевой дифференциал с возможностью принудительной блокировки.
При выборе раздаточной коробки для модернизации или ремонта рекомендуется учитывать предполагаемую нагрузку, стиль эксплуатации и доступность запчастей для конкретной модели.
Как правильно обслуживать раздаточную коробку УАЗ
Регулярная проверка уровня масла – основа обслуживания раздаточной коробки УАЗ. Рекомендуется контролировать уровень каждые 5 000 км пробега. Масло должно находиться на уровне нижнего края заливного отверстия. Для доливки используйте трансмиссионное масло, соответствующее допускам API GL-4 или GL-5 с вязкостью 75W-90 или 80W-90, в зависимости от температуры эксплуатации.
Полная замена масла проводится через каждые 40 000 км либо после форсированного преодоления водных преград. Перед сливом рекомендуется проехать 10–15 км для разогрева масла. Слив производится через нижнюю пробку, залив – через боковую до момента появления капли из заливного отверстия.
Особое внимание уделяется состоянию сальников. При обнаружении потеков масла вокруг приводных валов раздатки требуется немедленная замена сальников во избежание утраты смазки и выхода узла из строя.
Каждые 20 000 км проверяйте затяжку крепежных элементов корпуса и кронштейнов крепления раздаточной коробки к раме. Ослабление болтов приводит к вибрациям и ускоренному износу подшипников и шестерен.
При возникновении посторонних звуков (шумы, гул, вибрации) требуется незамедлительная диагностика. Часто источником проблем становятся изношенные подшипники, сбитая регулировка зацепления шестерен или разрушение зубьев.
Не допускайте длительной эксплуатации с включённым полным приводом на сухом асфальте, чтобы избежать перегрева и ускоренного износа механизма межосевого дифференциала или шестерен постоянного привода.
После тяжёлой эксплуатации в условиях бездорожья рекомендуется провести внешний осмотр корпуса на наличие механических повреждений и деформаций, а также проверить герметичность соединений.
Ремонт и замена раздаточной коробки на УАЗ
Раздаточная коробка на УАЗ подвержена износу при активной эксплуатации, особенно при движении по бездорожью. К основным признакам неисправности относятся посторонние шумы, рывки при переключении режимов, течь масла и некорректная работа полного привода.

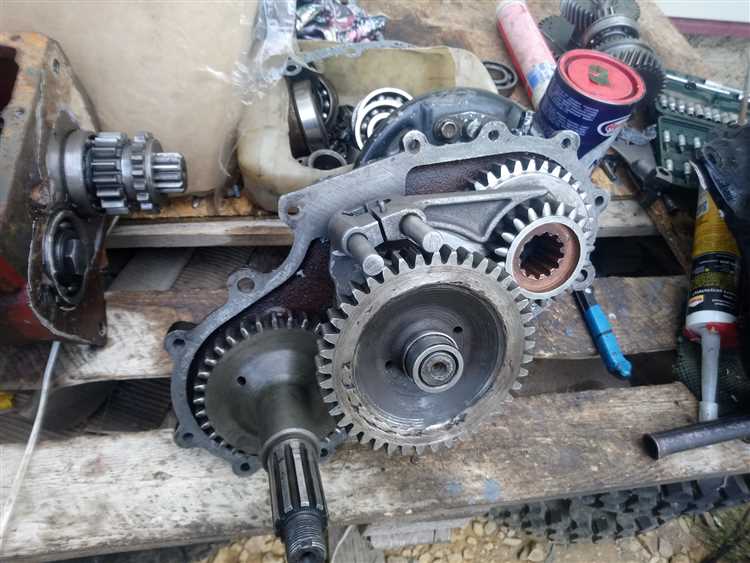

Для ремонта необходимо предварительно снять агрегат. Сначала отсоединяются карданные валы, отключаются рычаги управления и разъединяются фланцы. После демонтажа проводится разборка корпуса, осмотр шестерён, подшипников и сальников. Наиболее частые неисправности: износ шестерён, разрушение игольчатых подшипников, повреждение уплотнений. Замене подлежат все детали с признаками критического износа.
При сильных повреждениях корпуса или при выходе из строя основных узлов (например, межосевого дифференциала) разумнее заменить всю раздаточную коробку. Установку новой или восстановленной коробки выполняют в обратном порядке. Перед монтажом проверяется герметичность прокладок, затяжка резьбовых соединений, уровень и качество масла в агрегате.
Для продления срока службы новой раздаточной коробки рекомендуется регулярно проверять уровень масла (каждые 5 000 км), использовать смазочные материалы, соответствующие спецификациям завода-изготовителя, и избегать длительных нагрузок в экстремальных условиях без подготовки трансмиссии.
Как выбрать раздаточную коробку для УАЗ в зависимости от условий эксплуатации
При выборе раздаточной коробки для УАЗ необходимо учитывать предполагаемые условия эксплуатации автомобиля. Для регулярных поездок по пересечённой местности и бездорожью подходят раздаточные коробки с понижающей передачей не менее 2,0, обеспечивающей достаточное увеличение тяги при минимальной нагрузке на двигатель. Для экстремального бездорожья, глубоких бродов и крутых подъёмов рекомендуется выбирать модели с понижающим коэффициентом 2,5 и выше.
Если автомобиль будет использоваться преимущественно на дорогах общего пользования с периодическим съездом на лёгкое бездорожье, оптимальным вариантом станет раздаточная коробка с постоянным полным приводом и возможностью отключения переднего моста. Это снижает износ трансмиссии и улучшает топливную экономичность.
Для тяжёлых условий эксплуатации – буксировка грузов, экспедиционные маршруты с полной загрузкой – стоит обратить внимание на усиленные раздаточные коробки с чугунным корпусом и шестернями увеличенного размера. Такие агрегаты лучше справляются с высокими нагрузками и имеют повышенный ресурс работы.
Важно учитывать наличие системы блокировки межосевого дифференциала. Для снежных заносов, ледяных трасс и болотистых участков модели с блокировкой обеспечивают равномерное распределение крутящего момента между осями, повышая проходимость.
Также следует обращать внимание на тип привода управления: механический вариант более надёжен в условиях экстремальных температур и грязи, тогда как электрический актуален для комфортной городской эксплуатации и умеренного бездорожья.
Вопрос-ответ:
Для чего устанавливают раздаточную коробку на УАЗ?
Раздаточная коробка на УАЗ предназначена для передачи крутящего момента от коробки передач к двум мостам автомобиля — переднему и заднему. Благодаря этому обеспечивается работа полного привода, что особенно полезно на бездорожье и в условиях слабого сцепления колес с поверхностью.
Какие функции выполняет раздаточная коробка на УАЗах?
Раздаточная коробка на автомобилях УАЗ выполняет несколько функций: распределение крутящего момента между передней и задней осями, подключение или отключение полного привода, а также изменение передаточного числа для работы в пониженном или повышенном режиме. Это позволяет автомобилю уверенно преодолевать сложные участки трассы и значительно улучшает тяговые характеристики при движении на крутых подъемах или в условиях бездорожья.
Чем отличается раздаточная коробка УАЗа от аналогичных агрегатов на других внедорожниках?
Раздаточная коробка УАЗа отличается своей простотой конструкции и надежностью. В большинстве моделей используется механическое управление, что делает систему менее чувствительной к влаге, грязи и перепадам температур. Также характерной чертой является наличие жесткого подключения переднего моста без межосевого дифференциала, что повышает проходимость, но требует внимательности при использовании полного привода на твердых покрытиях, чтобы избежать излишней нагрузки на трансмиссию.
Можно ли ездить на УАЗе с постоянно подключенным полным приводом?
На большинстве моделей УАЗ с классической раздаточной коробкой не рекомендуется ездить с включенным полным приводом по твердым сухим покрытиям (например, асфальту), так как отсутствует межосевой дифференциал. Это может вызвать напряжение в трансмиссии, преждевременный износ узлов и повышенный расход топлива. Полный привод целесообразно включать только в условиях плохого сцепления — на грунтовке, снегу, льду или в грязи.
Как понять, что раздаточная коробка на УАЗе неисправна?
Признаками неисправности раздаточной коробки могут быть посторонние шумы при движении, затрудненное или самопроизвольное выключение режимов, утечки масла, а также вибрации и рывки при переключении передач или подключении полного привода. При появлении таких симптомов рекомендуется провести диагностику, так как дальнейшая эксплуатация без устранения неисправностей может привести к серьезным повреждениям трансмиссии автомобиля.
Для чего на УАЗ устанавливается раздаточная коробка и какие задачи она решает?
Раздаточная коробка на УАЗ предназначена для передачи крутящего момента от коробки передач к переднему и заднему мостам. Она обеспечивает возможность подключения полного привода, а также изменение передаточного числа с помощью понижающей передачи. Это позволяет автомобилю лучше справляться с бездорожьем, преодолевать крутые подъёмы, двигаться по рыхлому грунту или в условиях недостаточного сцепления колес с поверхностью. В обычных условиях эксплуатации можно использовать задний привод, а при необходимости легко подключить передний мост для повышения проходимости.
