Реле стартера на УАЗ Патриот 409 является важной частью системы запуска двигателя, и его правильная установка и функционирование напрямую влияют на работу всего автомобиля. Обычно реле стартера на этой модели находится в моторном отсеке, в районе передней части автомобиля, рядом с аккумулятором. Однако точное местоположение может варьироваться в зависимости от года выпуска и конфигурации автомобиля.
Основное местоположение реле стартера – это правый угол моторного отсека, около предохранителей. Для того чтобы добраться до реле, потребуется снять пластиковую защитную крышку, которая защищает проводку и элементы от загрязнений и повреждений. Реле крепится к кузову с помощью болтов или защелок, что позволяет легко его заменить в случае неисправности.
Для удобства ремонта и диагностики важно знать, что реле стартера подключается к аккумулятору, стартеру и цепям зажигания. Проверку работоспособности реле стоит начинать с осмотра проводки и контактов на наличие коррозии или повреждений, так как это может влиять на его функционирование.
Рекомендуется проверить реле на наличие сбоев, особенно если стартер не включается при повороте ключа. В таком случае необходимо проверить и другие элементы стартера, такие как аккумулятор и стартер, так как часто причина неисправности лежит в совокупности нескольких факторов.
Позиция реле стартера на УАЗ Патриот 409
Реле стартера на УАЗ Патриот 409 расположено под капотом, в моторном отсеке, на правой стороне автомобиля, рядом с аккумулятором. Оно находится вблизи распределительного блока, за корпусом воздушного фильтра. Для доступа к реле потребуется снять защитный кожух, который закрывает область соединений электропроводки.
Для замены реле стартера нужно открутить несколько крепежных элементов и аккуратно отсоединить разъемы проводки. Реле фиксируется на специальной монтажной планке, что облегчает процесс его демонтажа и установки нового устройства. При этом важно проверить состояние проводов и контактов, так как они могут подвергаться коррозии из-за воздействия внешних факторов.
Перед установкой нового реле следует убедиться, что на старом устройстве нет следов перегрева или механических повреждений. В противном случае замена реле станет необходимостью для корректной работы стартера.
Как добраться до реле стартера на УАЗ Патриот 409
Реле стартера на УАЗ Патриот 409 расположено в моторном отсеке, на правой стороне, рядом с аккумулятором и основным блоком предохранителей. Для доступа к реле нужно сначала снять пластиковую защитную крышку, которая находится вблизи аккумулятора. Для этого открутите несколько болтов, удерживающих крышку. После снятия крышки реле будет видно – оно закреплено на специальном кронштейне.
Далее необходимо отсоединить минусовой провод аккумулятора для предотвращения короткого замыкания. При работе с электрическими компонентами важно соблюдать осторожность, чтобы избежать повреждений проводки. После этого ослабьте крепежные болты реле, используя подходящий инструмент, и аккуратно извлеките его.
Если реле нужно заменить, убедитесь в правильности подключения новых проводов и установке в том же положении, что и старое. Также проверяйте его работоспособность, прежде чем собирать все обратно. После установки реле, подключите минусовой провод аккумулятора и проверьте работу стартера.
Инструменты, необходимые для замены реле стартера
Для замены реле стартера на УАЗ Патриот 409 потребуется следующий набор инструментов:
- Гаечный ключ (набор ключей) – используется для откручивания болтов крепления реле и других соединений. Рекомендуется набор с размерами от 10 до 13 мм.
- Отвертки – крестовая и плоская отвертка для работы с крепежами, которые могут быть расположены в труднодоступных местах.
- Трубчатые ключи – удобны для работы с гайками и болтами, находящимися в ограниченном пространстве.
- Плоскогубцы – для снятия и установки проводки, а также удержания мелких элементов при откручивании.
- Гибкие удлинители – помогут достать до труднодоступных болтов и креплений, особенно если реле находится в сложном месте.
- Тестер или мультиметр – для проверки исправности реле и диагностики проблемы перед заменой.
- Изолента или термоусадочные трубки – для защиты проводов от возможных коротких замыканий после установки нового реле.
- Ключи с головками (для мелких крепежей) – удобны для работы с мелкими болтами, которые могут присутствовать на реле стартера.
- Перчатки – для защиты рук от острых предметов и грязи, а также для обеспечения лучшего сцепления с инструментами.
Все эти инструменты помогут эффективно и безопасно выполнить замену реле стартера на УАЗ Патриот 409, обеспечив точность в работе и минимизацию повреждений в процессе ремонта.

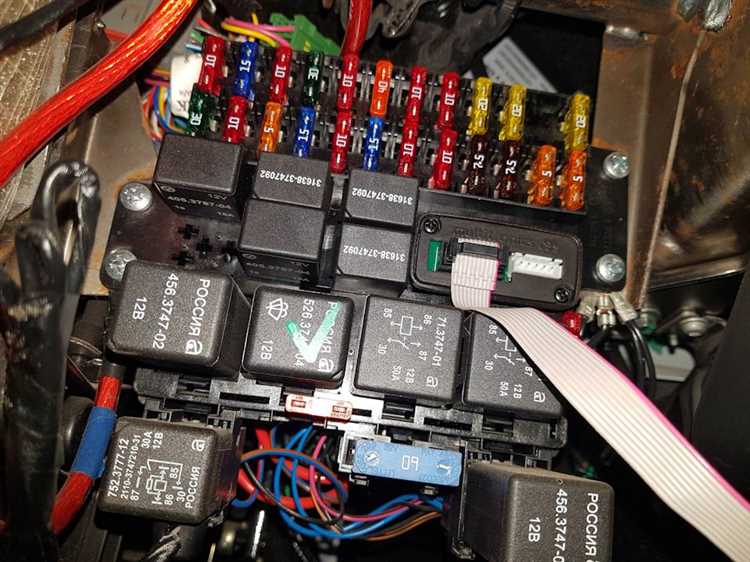

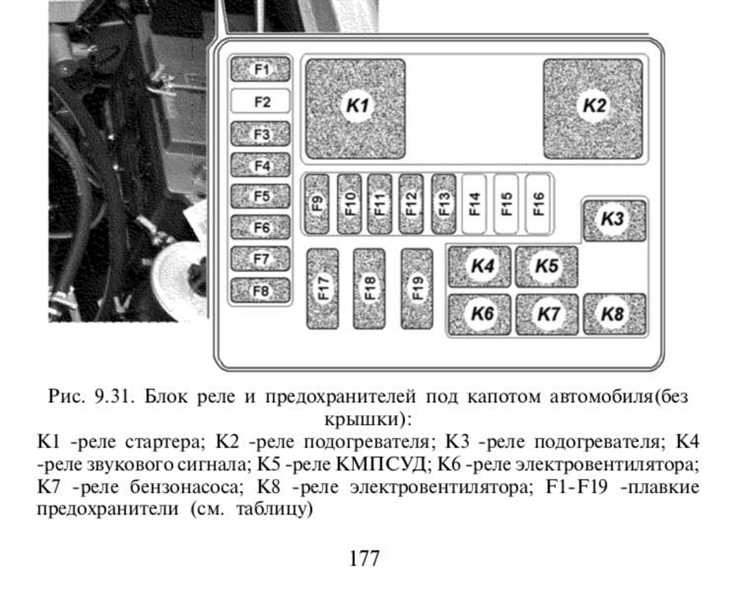

Обзор расположения реле в моторном отсеке УАЗ Патриот 409
Реле стартера в моторном отсеке УАЗ Патриот 409 расположено в районе аккумулятора и блока предохранителей. Это важный элемент, который отвечает за запуск двигателя, поэтому важно точно знать его местоположение для своевременного обслуживания и диагностики.
Чтобы найти реле стартера, откройте капот и осмотрите правую сторону моторного отсека, где находится блок предохранителей. Реле размещено в непосредственной близости от блока, часто в пластиковом контейнере, который защищает его от влаги и загрязнений. Если у вас возникли трудности с поиском, используйте схему расположения реле в сервисной книжке, которая поможет точно указать его местоположение.
Для замены реле стартера нужно аккуратно извлечь его из корпуса, не повредив другие элементы системы электроснабжения. При необходимости можете снять аккумулятор, чтобы избежать коротких замыканий. Проверьте состояние контактов и убедитесь, что они не окислены. Если реле не работает должным образом, возможно, потребуется его замена.
Для предотвращения поломок рекомендуется периодически проверять реле на наличие признаков износа или повреждений. В условиях эксплуатации УАЗ Патриот реле может подвергаться воздействию высокой температуры, что может приводить к ухудшению его работы. Регулярная проверка поможет продлить срок службы компонента и избежать неприятных ситуаций на дороге.
Проверка работоспособности реле стартера
Для диагностики реле стартера на УАЗ Патриот 409 важно выполнить несколько простых, но эффективных шагов. Основная цель – убедиться в том, что реле правильно передает напряжение на стартер и не вызывает проблемы при запуске двигателя.
1. Визуальный осмотр. Начните с осмотра реле. Оно должно быть целым, без видимых повреждений, трещин или следов коррозии. Убедитесь, что все соединения проводов надежно закреплены и не имеют признаков окисления или перегрева.
2. Проверка напряжения на реле. Используя мультиметр, проверьте напряжение на выходных клеммах реле при попытке включить стартер. При подаче сигнала на стартер должно быть напряжение около 12 В. Если напряжение отсутствует, реле может быть неисправным.
3. Проверка звукового сигнала. При включении зажигания и попытке завести двигатель, реле должно щелкать. Отсутствие этого звука также указывает на возможную неисправность реле. В этом случае стоит проверить проводку и саму деталь на предмет повреждений или износа.
4. Применение прямого теста. Для более точной диагностики можно подать питание непосредственно на катушку реле, подключив её к источнику 12 В. Если реле не срабатывает, несмотря на поданное напряжение, то оно требует замены.
5. Тестирование с заменой реле. Если по результатам предыдущих тестов реле не работает, замените его на новое. После установки нового реле снова выполните проверку напряжения и звукового сигнала, чтобы убедиться в правильной работе системы.
Не забывайте, что правильная диагностика реле стартера УАЗ Патриот 409 позволит своевременно устранить неисправности и избежать проблем с запуском двигателя в будущем.
Частые неисправности реле стартера и их симптомы
Реле стартера на УАЗ Патриот 409 может выйти из строя по различным причинам, что приводит к проблемам с запуском двигателя. Основные неисправности реле и их симптомы следующие:
- Не срабатывает при попытке запустить двигатель: Если при повороте ключа в замке зажигания стартер не включается, причина может заключаться в неисправности самого реле. При этом не происходит характерного щелчка, и двигатель не заводится.
- Периодическое срабатывание: Если стартер включается не всегда, а лишь изредка, возможно, контакты реле окислились или ослабли. Это приводит к нестабильной работе устройства.
- Стартер продолжает работать после выключения двигателя: Когда стартер продолжает вращать двигатель после того, как ключ был убран, это может указывать на неисправность реле, не размыкающего контакты в нужный момент.
- Щелчки, но стартер не вращает двигатель: При этом слышен щелчок реле, но стартер не запускает двигатель. Это может быть связано с износом внутренних механизмов реле или с плохим контактом в цепи питания стартера.
- Повышенный нагрев реле: Если реле сильно нагревается при работе, это может свидетельствовать о перегрузке или повреждении контактов. Перегрев также может быть вызван чрезмерным сопротивлением в цепи, что препятствует нормальному току.
Для диагностики неисправности реле можно использовать мультиметр, проверив целостность контактов и наличие напряжения на входе и выходе реле. В случае неисправности лучше заменить реле стартера, чтобы избежать повреждений других элементов электросистемы автомобиля.
Как заменить реле стартера на УАЗ Патриот 409
Для замены реле стартера на УАЗ Патриот 409 потребуется выполнить несколько последовательных шагов. Прежде чем начать, убедитесь, что у вас есть необходимый инструмент и запасное реле, подходящее по модели для вашего автомобиля.
1. Отключите аккумулятор. Это обязательный шаг для предотвращения коротких замыканий и других неисправностей при работе с электрическими компонентами.
2. Найдите реле стартера. На УАЗ Патриот 409 оно расположено в подкапотном пространстве, рядом с аккумулятором, в блоке предохранителей. Для этого снимите крышку блока предохранителей и найдите реле, обозначенное как «стартер».
3. Снимите старое реле. Для этого аккуратно отсоедините все провода от реле. Используйте ключ для откручивания крепежных болтов, если они есть. При необходимости применяйте плоскогубцы для извлечения реле из посадочного места, но будьте осторожны, чтобы не повредить другие элементы блока.
4. Установите новое реле. Вставьте новое реле в посадочное место и закрепите его с помощью крепежных элементов. Подключите провода в том порядке, в котором они были подключены к старому реле. Убедитесь, что все контакты надежно зафиксированы.
5. Проверьте работу стартера. Подключите аккумулятор и протестируйте работу стартера, включив зажигание. Если стартер работает корректно, установка завершена. В случае неисправности убедитесь, что реле установлено правильно и все соединения надежны.
Замену реле стартера следует проводить в случае его неисправности, которая может проявляться в виде отказа стартера при включении зажигания или частичных перебоев в его работе. Если проблема сохраняется, стоит проверить проводку и состояние самого стартера.
Рекомендации по профилактике работы реле стартера
Для обеспечения стабильной работы реле стартера на УАЗ Патриот 409 рекомендуется регулярно проверять состояние его контактов. Засорение или окисление контактов может привести к плохому контакту, что вызывает сбои в запуске двигателя. Для чистки контактов используйте специальные жидкости для удаления окислов, избегая агрессивных химикатов, которые могут повредить детали.
Также важно следить за состоянием проводки, которая соединяет реле с аккумулятором и стартером. Перетирание изоляции или ослабление соединений приводит к утечке тока и сбоям в работе реле. Регулярно проверяйте все кабели на наличие повреждений и при необходимости заменяйте их.
Рекомендуется избегать длительного неиспользования автомобиля, так как это может привести к снижению работоспособности реле стартера. Для профилактики периодически запускайте двигатель, даже если автомобиль не используется. Это поможет поддерживать механизмы в рабочем состоянии и предотвратит зависание реле.
Кроме того, важно следить за уровнем зарядки аккумулятора. Недостаток заряда может вызвать проблемы в работе реле стартера, так как оно зависит от стабильного напряжения для нормального функционирования. Использование качественных зарядных устройств и своевременная подзарядка аккумулятора – важная мера для предотвращения проблем.
Проверка системы предохранителей также является важным этапом профилактики. Переход на старые или изношенные предохранители может повлиять на стабильность работы реле. Поэтому регулярная проверка их состояния поможет предотвратить аварийные ситуации.
Вопрос-ответ:
Где находится реле стартера на УАЗ Патриот 409?
Реле стартера на УАЗ Патриот 409 расположено в моторном отсеке, рядом с аккумулятором. Для его поиска нужно снять пластиковую крышку на правой стороне от моторного отсека. Реле обычно крепится на специальной площадке, и оно подключено к проводке стартера.
Как найти реле стартера на УАЗ Патриот 409 без ошибок?
Для того чтобы правильно найти реле стартера на УАЗ Патриот 409, следует открыть капот и внимательно осмотреть моторный отсек. Реле расположено в правой части, рядом с аккумулятором. Обычно оно находится на металлической площадке, рядом с проводами, которые идут к стартеру. Также можно воспользоваться схемой электрической проводки автомобиля, чтобы точно определить местоположение.
Можно ли самому заменить реле стартера на УАЗ Патриот 409?
Заменить реле стартера на УАЗ Патриот 409 можно самостоятельно, если у вас есть базовые навыки работы с автомобилем. Важно отключить аккумулятор перед началом работы. Сначала нужно снять крышку, чтобы добраться до реле, затем открутить его и установить новое. После установки проверьте соединения и тестируйте стартер, чтобы убедиться, что все работает корректно.
Какие признаки неисправности реле стартера на УАЗ Патриот 409?
Если реле стартера на УАЗ Патриот 409 выходит из строя, обычно возникают такие симптомы, как отсутствие реакции при повороте ключа зажигания, стартер не запускает двигатель, либо слышен щелчок, но стартер не вращается. Также могут быть перебои в электрической системе автомобиля. В таких случаях рекомендуется проверить реле и, при необходимости, заменить его.
