Подрулевая стрекоза на Citroen C4 – это блок переключателей, отвечающих за управление светом, поворотниками, стеклоочистителями и другими функциями. Со временем механизмы изнашиваются: появляются люфты, самопроизвольное включение сигналов или поломка одного из рычагов. Чтобы заменить этот узел, не обязательно обращаться в сервис – демонтаж можно выполнить самостоятельно при наличии базового набора инструментов.
На Citroen C4 подрулевая стрекоза закреплена на рулевой колонке с помощью фиксирующего кольца и нескольких винтов. Для снятия потребуется крестовая отвертка, TORX T20 и тонкая плоская отвертка. Важно помнить: перед началом работ необходимо отключить минусовую клемму аккумулятора и подождать не менее 10 минут, чтобы избежать срабатывания подушки безопасности.
Снятие подушки безопасности – обязательный этап. Она крепится к рулю на трех подпружиненных фиксаторах, доступ к которым открывается через отверстия на задней части рулевого колеса. После снятия подушки следует аккуратно отсоединить разъемы, не применяя усилия. Далее демонтируется сам руль, фиксирующийся центральным болтом под ключ на 16. Метка положения руля относительно вала обязательна, чтобы избежать смещения при обратной установке.
Доступ к подрулевой стрекозе открывается после демонтажа облицовки рулевой колонки. Нижняя часть крепится на двух винтах TORX, верхняя – на защелках. После снятия кожухов отсоединяются все электрические разъемы от стрекозы, затем откручивается фиксатор и снимается весь блок. Перед установкой новой детали необходимо сверить расположение контактного кольца и состояние разъемов.
Необходимые инструменты для демонтажа подрулевой стрекозы Citroen C4
Для снятия подрулевой стрекозы на Citroen C4 потребуется минимальный набор инструментов, обеспечивающий аккуратную работу без повреждения пластиковых элементов и крепежа.
Основной инструмент – крестовая отвертка PH2. Ею откручиваются саморезы, удерживающие кожух рулевой колонки. Дополнительно понадобится тонкая плоская отвертка или пластиковая лопатка для поддевания фиксаторов кожуха, чтобы избежать повреждений на поверхности пластика.
Головка Torx T20 обязательна для откручивания винтов, крепящих стрекозу к рулевой колонке. Желательно использовать трещотку с удлинителем, так как доступ к некоторым креплениям ограничен.
Перед началом работ потребуется отключить минусовую клемму аккумулятора ключом на 10, чтобы избежать срабатывания подушки безопасности. Также рекомендуется подготовить чистую ткань или пакет для временного хранения винтов и мелких деталей, чтобы исключить их потерю.
Как отключить аккумулятор перед снятием подрулевой стрекозы
Перед работами с подрулевой стрекозой на Citroen C4 необходимо обесточить автомобиль, чтобы исключить срабатывание подушки безопасности и короткое замыкание.
- Выключите зажигание и выньте ключ из замка.
- Откройте капот, найдите аккумулятор – он расположен с левой стороны моторного отсека.
- Оставьте автомобиль в обесточенном состоянии минимум на 10 минут для полной разрядки цепей системы безопасности.
Подключение аккумулятора после сборки производится в обратной последовательности: сначала подсоедините клемму, затем затяните её.
Разборка облицовки рулевой колонки Citroen C4
Для доступа к подрулевой стрекозе необходимо снять пластиковую облицовку рулевой колонки. Работы проводятся с отключённым аккумулятором, чтобы избежать случайного срабатывания подушки безопасности.
- Выставить рулевое колесо в крайнее верхнее положение, разблокировав регулировку по высоте и вылету.
- Открутить два самореза снизу рулевой колонки. Они расположены в нишах нижней части кожуха, под рулём.
- Аккуратно поддеть нижнюю половину облицовки пластиковой лопаткой или медиатором, начиная со стороны водителя. Избегать резких движений, чтобы не сломать фиксаторы.
- Отсоединить нижнюю часть облицовки, отведя её вниз и наружу.
- Осторожно снять верхнюю половину кожуха, приподнимая её вверх. Она удерживается на фиксаторах и выходит без усилия после снятия нижней части.
Перед дальнейшими действиями проверить целостность пластиковых защёлок. Повреждённые крепления ухудшают фиксацию облицовки после обратной сборки.
Как безопасно снять подушку безопасности с руля Citroen C4
Перед началом работ отключите минусовую клемму аккумулятора и подождите не менее 10 минут. Это необходимо для полного разряда остаточного напряжения в системе SRS.
Поверните руль на 90 градусов в любую сторону. На задней стороне рулевого колеса найдите круглое отверстие. Вставьте в него тонкую отвёртку или металлический стержень и аккуратно надавите на фиксатор. Повторите действие с другой стороны, снова повернув руль на 180 градусов в противоположную сторону.
Когда фиксаторы отщёлкнутся, аккуратно потяните модуль подушки безопасности на себя. Держите его строго по оси рулевого колеса, чтобы не повредить разъёмы.
Отсоедините разъёмы питания подушки. Для этого отведите вверх фиксирующие скобы на каждом разъёме, после чего аккуратно выньте штекеры. Избегайте рывков и перекосов.
Уложите демонтированную подушку контактами вверх на ровную поверхность, вдали от источников тепла и электростатических разрядов.
Отсоединение разъемов и креплений подрулевой стрекозы
Перед началом отключения разъемов необходимо обесточить систему – снимите клемму с аккумулятора и подождите не менее 10 минут для разрядки конденсаторов подушки безопасности.
На Citroen C4 подрулевая стрекоза крепится к рулевой колонке с помощью пластиковых фиксаторов и винтов. Сначала снимите кожух рулевой колонки, выкрутив два самореза с нижней стороны. Затем аккуратно разъедините половинки кожуха, начиная снизу.

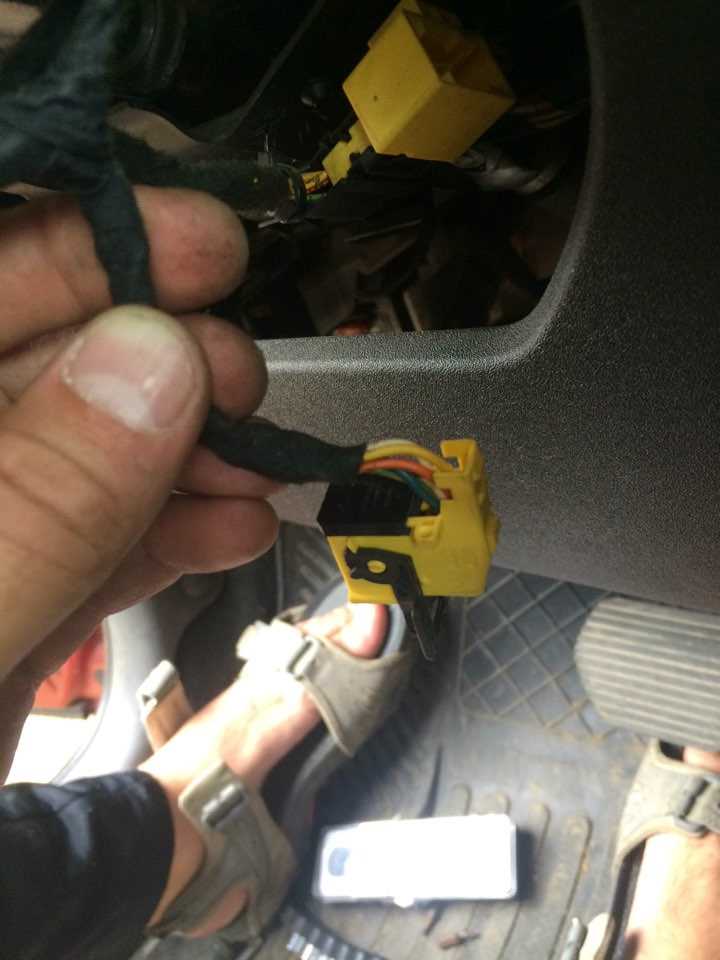

Под стрекозой расположено несколько разъемов:
- Желтый – подушка безопасности
- Черный – питание стрекозы
- Серый – сигнал и круиз-контроль (если установлен)
Каждый разъем фиксируется защелкой. Для снятия:
- Желтый разъем: отведите фиксатор в сторону до щелчка, затем аккуратно вытяните разъем.
- Черный и серый: нажмите на фиксатор сверху и потяните разъем на себя без рывков.
После отключения разъемов освободите стрекозу от креплений. Обычно она удерживается двумя пластиковыми фиксаторами по бокам корпуса. Нажмите их одновременно и сдвиньте стрекозу назад по направляющим рулевой колонки. Извлекать деталь нужно аккуратно, не повредив шлейф и посадочные места.
Перед установкой новой стрекозы проверьте целостность разъемов и шлейфа, удалите возможные загрязнения с разъемных соединений.
Снятие подрулевой стрекозы с рулевой колонки Citroen C4
Для снятия подрулевой стрекозы с рулевой колонки Citroen C4 потребуется минимальный набор инструментов: отвертки (плоская и крестовая), торцевые ключи, а также внимательность при разборке. Процесс состоит из нескольких этапов.
Первым шагом откройте капот и отсоедините аккумулятор, чтобы избежать случайного замыкания электрических цепей при работе с рулевой колонкой. Далее открутите верхнюю крышку рулевой колонки, чтобы получить доступ к механизмам управления.
Затем с помощью отвертки аккуратно снимите декоративные панели вокруг руля и подрулевой стрекозы. Эти панели закреплены на защелках, поэтому действуйте осторожно, чтобы не повредить их.
После этого снимите крепежные болты, которые фиксируют подрулевую стрекозу. Обычно они находятся с обеих сторон устройства. Используйте торцевой ключ для откручивания болтов, так как они могут быть затянуты сильно.
Когда болты будут сняты, аккуратно отведите подрулевую стрекозу от рулевой колонки. Обратите внимание на наличие проводки, которая может быть соединена с устройством. Аккуратно отсоедините разъемы, чтобы не повредить их. Если проводка крепится зажимами, используйте отвертку для их освобождения.
Внимательно следите за состоянием всех креплений и проводки, чтобы не повредить детали при снятии стрекозы. После демонтажа подрулевой стрекозы, при необходимости, можно произвести её замену или ремонт.
Проверка и установка новой подрулевой стрекозы на место
После замены подрулевой стрекозы на Citroen C4 важно правильно установить её на место, чтобы все функции работали корректно. Для этого выполните следующие шаги:
1. Проверьте новый элемент. Убедитесь, что подрулевая стрекоза полностью соответствует оригинальной, не имеет дефектов и правильно работает. Для этого подключите её к разъему и проверьте каждую функцию: повороты, очистку стекла, переключение фар и сигнала.
2. Убедитесь, что на новом компоненте нет повреждений, и он правильно устанавливается на вал рулевого колеса. Для этого аккуратно примерьте стрекозу, убедитесь, что она не заедает и свободно вращается.
3. Снимите старую стрекозу, если ещё этого не сделали, и подключите новую к разъему. Обратите внимание на ориентацию разъема – подключайте только в правильном положении, чтобы избежать поломки контактов.
4. Установите стрекозу на место. Направьте её в паз под рулевым механизмом и аккуратно зафиксируйте. Обратите внимание на защёлки, они должны плотно защелкнуться, не оставляя зазоров.
5. Проверьте работоспособность устройства. Включите автомобиль и проверьте все функции стрекозы, включая указатели поворота, работу дворников и сигнал. Все должны работать без задержек или сбоя.
6. После установки убедитесь, что стрекоза не мешает вращению руля, и все механизмы двигаются свободно. Если присутствуют посторонние звуки или трение, установку следует проверить снова.
После выполнения этих действий установка новой подрулевой стрекозы завершена.
Вопрос-ответ:
Как снять подрулевую стрекозу на Citroen C4?
Для снятия подрулевой стрекозы на Citroen C4 потребуется несколько инструментов, включая отвертку и головку на 10 мм. Сначала отсоедините отрицательную клемму аккумулятора, чтобы избежать короткого замыкания. Затем с помощью отвертки снимите обшивку руля, после чего открутите крепежные болты, фиксирующие саму стрекозу. Аккуратно снимите её, соблюдая осторожность, чтобы не повредить проводку.
Какие инструменты понадобятся для снятия подрулевой стрекозы на Citroen C4?
Для этого процесса вам понадобятся отвертки с плоским и крестовым наконечниками, головка на 10 мм для откручивания крепежей, а также, возможно, пластиковые лопатки для аккуратного снятия обшивки. Кроме того, обязательно понадобится инструмент для снятия клемм аккумулятора, чтобы предотвратить любые электрические проблемы во время работы.
Что делать, если не получается отсоединить подрулевую стрекозу?
Если стрекоза не снимается, возможно, она крепится дополнительными защелками, которые не были замечены. Попробуйте осторожно осмотреть все соединения и места крепления. Иногда помогает использование пластиковых лопаток для аккуратного поддевания обшивки или самого устройства. Если не удается, лучше обратиться к специалисту, чтобы избежать повреждения элементов управления.
Нужно ли снимать руль для замены подрулевой стрекозы?
В большинстве случаев для замены подрулевой стрекозы на Citroen C4 руль снимать не нужно. Достаточно снять обшивку руля и открутить крепежные элементы стрекозы. Однако если вы не можете снять стрекозу из-за других препятствий, возможно, потребуется снять руль для более удобного доступа к креплениям. В этом случае обязательно запоминайте положение руля для корректной установки при сборке.
Как избежать повреждения проводки при снятии подрулевой стрекозы на Citroen C4?
Чтобы не повредить проводку, важно работать аккуратно. Во-первых, отключите аккумулятор перед началом работы. Во-вторых, при снятии стрекозы не применяйте силу, а действуйте постепенно, внимательно проверяя каждый этап снятия. В некоторых моделях проводка может быть достаточно чувствительной, поэтому важно не перекрутить её и избегать резких движений.
Как снять подрулевую стрекозу на Citroen C4?
Для того чтобы снять подрулевую стрекозу на Citroen C4, нужно выполнить несколько шагов. Сначала открутите пластиковую крышку на рулевой колонке, чтобы добраться до механизма. Затем с помощью отвертки аккуратно освободите крепления, которые фиксируют подрулевую стрелку. После этого осторожно отсоедините провода, которые идут к устройству, и аккуратно извлеките стрекозу. Важно следить за тем, чтобы не повредить пластиковые элементы и не повредить проводку.
