Снятие приборной панели на BMW E30 может понадобиться при выходе из строя отдельных индикаторов, ремонте подсветки, замене одометра или восстановлении контактов. Конструкция панели достаточно простая, но требует аккуратности и понимания расположения креплений. Работы удобнее проводить в тёплом помещении с хорошим освещением и набором торцевых ключей, крестовых отвёрток и пластиковых лопаток для снятия облицовки.
Перед началом необходимо отключить аккумулятор, чтобы избежать короткого замыкания при демонтаже проводки. После этого снимается рулевое колесо для облегчения доступа. Панель удерживается на четырёх винтах, два из которых находятся под козырьком, а ещё два – в нижней части корпуса. Крепёж часто покрыт пылью, поэтому стоит заранее подготовить мягкую кисточку или сжатый воздух.
Подключение панели осуществляется через многоконтактные фишки, каждая из которых имеет фиксатор. Не тяните за провода – фиксаторы необходимо нажать и аккуратно извлечь разъёмы. Если панель заедает при вынимании, возможно, мешают направляющие – действуйте медленно, без рывков. При повторной установке обязательно проверьте состояние разъёмов и отсутствие трещин в пластиковом корпусе панели.
Подготовка инструментов и отключение аккумулятора
Для демонтажа приборной панели на BMW E30 потребуется крестовая отвертка PH2, плоская отвертка средней длины, головка на 10 мм с удлинителем, пластиковые съемники для обшивки и налобный фонарь. Желательно иметь магнитный держатель для крепежа, чтобы не терять винты в труднодоступных местах.
Перед началом работы необходимо отключить аккумулятор. Используется ключ на 10 мм для ослабления клеммы массы. Сначала снимается минусовая клемма – это исключает риск короткого замыкания при работе с электрикой. Отключение аккумулятора обязательно: приборная панель соединена с сетью питания, и при её демонтаже возможно случайное замыкание контактов.
После снятия клеммы подождите не менее 10 минут, чтобы полностью разрядились все накопительные цепи в блоке управления. Это минимизирует вероятность повреждения электроники при отсоединении разъёмов сзади панели.
Как демонтировать декоративные элементы вокруг панели
Перед началом работ отключи аккумулятор. Это предотвратит короткие замыкания при случайном касании проводки за декоративными элементами.
- Сними накладку над бардачком. Открой бардачок, выкрути два винта снизу и аккуратно поддень элемент пластиковой лопаткой.
- Демонтируй центральную декоративную планку над печкой. Для этого выкрути два винта под дефлекторами обдува и выдвини планку на себя. Не тяни резко – проводка часов и бортового компьютера короткая.
- Извлеки дефлекторы вентиляции. Вставь пластиковую лопатку сбоку и аккуратно выщелкни каждый из них. После снятия откроется доступ к креплениям центральной панели.
- Сними крышку колодца приборов. Открути два самореза сверху (находятся в нишах под козырьком), потяни крышку на себя и вверх. Будь осторожен с направляющими.
- Сними декоративную вставку вокруг рулевой колонки. Для этого сними руль, затем открути винты с нижней стороны кожуха и раздели верхнюю и нижнюю части.
Все пластиковые элементы фиксируются защелками или винтами под крестовую отвертку. Используй пластиковые съемники, чтобы не повредить кромки. При сборке проверь целостность всех направляющих и клипс.
Порядок откручивания креплений приборной панели
Перед началом работ отключить аккумулятор. Сначала снимается рулевое колесо: выкрутить центральный болт на 22 мм, предварительно сняв декоративную накладку. После этого открутить два винта под рулевой колонкой и опустить нижнюю облицовку.
Следующий шаг – снять центральные воздуховоды. Поддеть их пластиковым инструментом и аккуратно вытянуть. За ними скрыты два самореза, удерживающих верхнюю часть панели. Открутить их крестовой отверткой.
Слева от рулевого колеса снять блок с переключателями. Он держится на двух винтах снизу. После снятия открыть доступ к одному из боковых креплений панели. Аналогичные действия выполнить с правой стороны, убрав кожух под бардачком и отсоединив воздуховод.
Под бардачком находятся еще два самореза, удерживающих панель снизу. Открутить их. Затем выкрутить по одному винту с каждой стороны тоннеля рядом с центральной консолью.
После откручивания всех креплений аккуратно приподнять панель, освободив её из пазов. При наличии сопротивления проверить, не остались ли незамеченные саморезы. Тянуть резко нельзя – можно повредить направляющие или проводку.

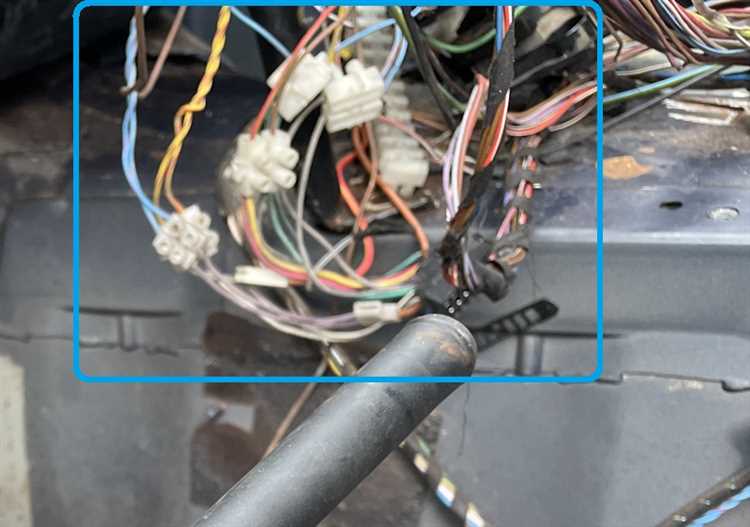

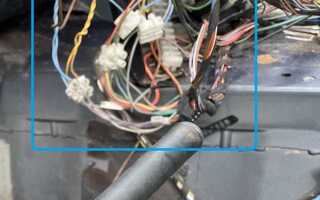

Извлечение панели без повреждения проводки
Перед началом работ отключите минусовую клемму аккумулятора. Это исключит короткие замыкания и сброс настроек.
Снимите нижнюю облицовку под рулевой колонкой, открутив три самореза под крестообразную отвертку. Осторожно отсоедините колодки проводки, не тяните за провода – используйте пластиковый съемник для фиксаторов.
При демонтаже центральной части панели (где расположены переключатели и часы) аккуратно выведите ее из зацеплений, не допуская перегиба жгутов. Платы подсветки и кнопок подключены слабыми разъемами, повреждаются при излишнем усилии.
Чтобы освободить панель целиком, необходимо отключить основной жгут, идущий к задней стороне щитка приборов. Отогните фиксатор сбоку разъема, затем медленно потяните корпус разъема. Если контакт окислен, предварительно обработайте WD-40 и подождите 5–7 минут.
Не используйте металлические предметы для отщелкивания разъемов – можно повредить дорожки или коротнуть питание. При необходимости лучше воспользоваться пластиковыми клиньями.
При снятии панели в районе бардачка освободите проходящий там жгут, предварительно пометив скотчем расположение всех разъемов. Это ускорит обратную сборку и исключит ошибки при подключении.
Не перекручивайте жгуты – внутренняя изоляция может лопнуть. Все действия проводите без рывков. Если жгут не поддается, проверьте наличие скрытых зажимов или винтов.
После снятия панели осмотрите все соединения. При наличии повреждений изоляции обмотайте участки тканевой изолентой или замените секции провода.
Что делать с тросиком спидометра при снятии панели
Перед снятием панели убедись, что аккумулятор отключён, чтобы избежать короткого замыкания при манипуляциях с электрикой. Тросик спидометра на BMW E30 подключён к задней части комбинации приборов и имеет механическое соединение с коробкой передач.
После демонтажа облицовки и крепёжных винтов аккуратно выдвинь приборную панель на себя, чтобы получить доступ к тросику. Не тяните резко – длины троса недостаточно для полного извлечения панели без отсоединения.
Найди фиксирующее кольцо или пружинный зажим на основании тросика. Он фиксирует наконечник в гнезде. Сожми зажим или поверни фиксатор (в зависимости от модификации) и аккуратно вытяни трос из гнезда. Работай двумя руками: одной удерживай панель, другой – отсоединяй трос.
Проверь состояние наконечника. Износ, задиры или сломанные фиксаторы – повод заменить трос. Если планируется установка новой панели или её покраска, временно закрепи трос, чтобы избежать перегибов – например, с помощью стяжки к рулевой колонке.
Перед обратной установкой убедись, что трос не перекручен и не зажат. Вставь наконечник до щелчка и потяни слегка назад – он не должен выходить из гнезда. После установки панели проверь работу спидометра на ходу. Прыгающая стрелка или её отсутствие указывают на неплотное соединение.

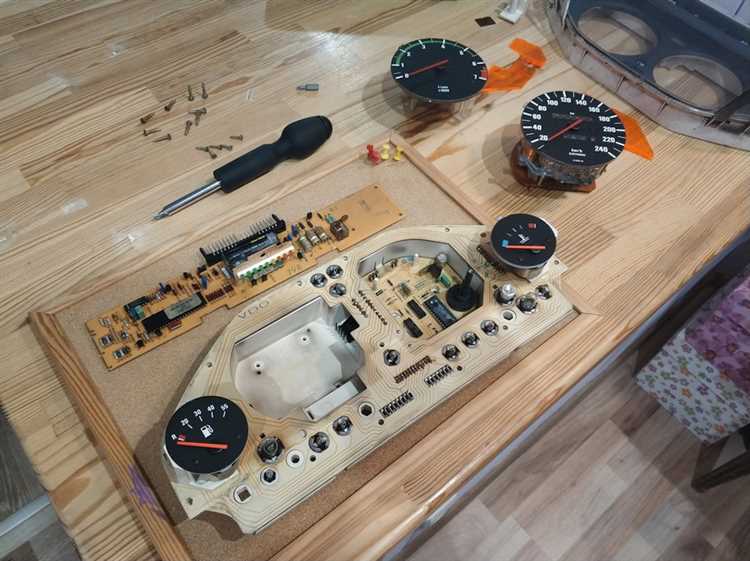

Проверка состояния разъёмов и монтажных площадок после демонтажа
После снятия приборной панели на BMW E30 важно тщательно осмотреть разъёмы и монтажные площадки. Этот этап поможет избежать проблем с электроникой и обеспечить корректную установку панели при сборке.
Проверьте разъёмы на наличие следов окисления, загрязнений или повреждений. Важные моменты:
- Осмотрите контакты разъёмов на наличие ржавчины или коррозии. Если они повреждены, требуется очистка или замена.
- Проверка плотности соединений. Разъёмы должны сидеть крепко, без люфта. Если соединение ослабло, возможно, потребуется заменить фиксаторы или поджать контакты.
- Очистка разъёмов от пыли и грязи. Используйте мягкую щётку или сжатый воздух для удаления загрязнений. Избегайте попадания воды.
- Проверьте наличие зазоров и трещин в корпусе разъёма. Поврежденные элементы нужно заменить, чтобы избежать коротких замыканий или утечек тока.
Монтажные площадки также требуют внимательного осмотра:
- Проверьте крепления панели на предмет износа или трещин. Важно, чтобы все места крепления оставались целыми, иначе панель может плохо фиксироваться при повторной установке.
- Если площадки имеют следы повреждений или деформации, используйте эпоксидные смолы или специальные клеи для восстановления их формы и прочности.
- Проверьте наличие шурупов и крепёжных элементов. Иногда эти элементы могут быть утеряны или повреждены. Замените их на новые, чтобы избежать проблем при монтаже.
После проверки всех разъёмов и монтажных площадок, при необходимости выполните восстановление или замену повреждённых частей. Это гарантирует долгосрочную эксплуатацию приборной панели без проблем с электроникой и креплением.
Вопрос-ответ:
Как снять приборную панель на BMW E30?
Для начала нужно отсоединить аккумулятор, чтобы избежать короткого замыкания. Затем убираем все декоративные элементы и крышки, скрывающие винты. При этом важно аккуратно работать с пластиковыми деталями, чтобы не повредить их. Отвинчиваем крепежные элементы панели и осторожно снимаем её, не забывая отсоединить все разъемы и провода.
Какие инструменты понадобятся для снятия приборной панели BMW E30?
Для работы понадобятся крестовая и плоская отвертки, а также набор головок для снятия болтов. Также может потребоваться пластиковый инструмент для аккуратного снятия декоративных элементов, чтобы избежать повреждений. Не забывайте использовать защитные перчатки, чтобы не поцарапать детали автомобиля.
Как правильно отсоединить провода при снятии панели на BMW E30?
Перед отсоединением проводки обязательно отключите аккумулятор, чтобы предотвратить короткое замыкание. Внимательно запоминайте расположение разъемов или сделайте фото для облегчения сборки. Начинайте с самого простого — отсоединяйте разъемы с проводами, стараясь не повредить пластиковые защелки. Если разъемы тугие, аккуратно подденьте их отверткой, но без сильных усилий.
Есть ли какие-то особенности снятия приборной панели на BMW E30 с климат-контролем?
Да, если на BMW E30 установлен климат-контроль, то перед снятием панели необходимо отсоединить дополнительные элементы управления и провода, связанные с системой кондиционирования. Особенно внимательно нужно относиться к разъемам на панели управления климатом, так как они могут быть более хрупкими. Перед тем как снять панель, убедитесь, что все провода и элементы управления полностью отсоединены.
